Шаг. 1. Разметка и сверление монтажных отверстий.
1.1. Разметьте на стене ось вертикального подключение магистрали.
1.2. Прикрутите к консоли насухо пустой расширительный бак и воздухоотоводчик и прикиньте удобное расположение в котельной, отметив места сверления отверстий по основанию консоли.
1.3. Если у Вас возникли сложности в разметке - закажите в Gidruss бесплатную компоновку котельной .

Шаг. 2. Сборка ГБ до монтажа консоли на стену на выбранный герметизирующий материал.
2.1. Осевой манометр устанавливается на фасадное подключении ½″ через футорку ½″ - ¼″.
2.2. Предохранительный клапан устанавливается в боковое подключение с направлением сброса аварийного потока вниз, если используется клапан размером ½″, то он ставится через футорку из комплекта поставки.
2.3. Воздухоотводчик устанавливается через футорку ¾″ - ½″ в свободное верхнее подключение ¾″.
2.4. Установка разъемного соединения для возможности сервисного демонтажа консоли целиком. Запрещается монтаж на фитинг с наглухо завинченной резьбой с последующей запрессовкой или пайкой!
2.6. Ставить или нет отсечной кран - решать только Вам, так как с одной стороны: без него очень неудобно обслуживать систему, так как придется сливать много теплоносителя, но с другой стороны его установка это нарушение пункт 10.2.3 СП 89.13330.2012, но есть еще один компромиссный вариант для сервисников - поставить и снять ручку с крана. Если Вы все же решились установить отсечной кран, то можете выбрать его комплектацию ¾″ с полусгоном и тогда можно пропустить п.2.4.

Шаг. 3. Монтаж консоли на стену.

Шаг. 4. Установка прочих элементов обвязки:
4.1. Расширительный бак (не входит в комплект поставки) и крепится через штуцер Rp ¾″ в любом положении сверху или снизу.
4.2. Если расширительный бак установлен в верхнем положении, то в подключение напротив рекомендуем установить дренажный кран.

Дополнительная информация о расширительных баках

Вопросы-ответы GIDRUSS:

• Как подобрать объем расширительного бака для бойлера?
• Как правильно обслуживать расширительный бак?
• Группа безопасности бойлера на 8 бар: как собрать самостоятельно?

Интерактивные статьи с возможностью оформить ТЗ и выбрать мастера:

• Расширительный бак для отопления: что это и для чего он нужен в системе?
• Как установить расширительный бак в системе отопления?

✅ Последовательность действий по обслуживанию бака

Шаг 1. Если у Вас один бак в системе, тогда нужно остановить котел.

Шаг 2. Перекройте кран между баком и системой, если он у Вас есть.

Шаг 3. С помощью дренажного крана спустите давление. Если у Вас нет дренажного крана - придется отсоединить бак от системы, предварительно подставив емкость сопоставимого с баком объемом.

Шаг 4. Подкачайте бак с помощью компрессора до требуемого давления. Для обычного частного дома высотой не более 10 м - это 1.5 бара, что соответствует заводскому значению новых баков. Общее правило такое: давление воздуха в полости бака должно быть меньше рабочего на 0.3 бара. Если РБ не держит давление - замените его мембрану или бак целиком.

Шаг 5. Установите бак на место и откройте все краны.

⚠ Какие риски возможны?

1. Будьте осторожны, если Вам придется демонтировать бак для слива воды - Вы можете повредить трубопроводы!
2. При скручивании резьбы, если она пристыла - можно свернуть фитинг и разгерметизировать систему!
3. Регулярно проверяйте не перегибает ли нагрузка от бака с теплоносителем трубопроводы!

☝ Рекомендации специалистов

• Не забывайте проверять расширительный бак хотя бы раз в год. Если отсутствует давление в воздушной камере или в процессе работы котла меняется рабочее давление или, что еще хуже, срабатывает предохранительный клапан — срочно проведите внеплановое обслуживание расширительного бака.
• Если наблюдается внешняя утечка расширительного бака — необходимо его срочно заменить. Если дефектный бак имеет сменную мембрану и Вы планируете купить точно такую же модель, то при наличии давления в воздушной камере, есть смысл демонтировать мембрану и прижимной фланец, оставив их на запчасти, а утилизировать только поврежденный корпус.
• Используйте консоли BKSS для того, чтобы полностью исключить влияние на соединения трубопроводов при обслуживании баков, а так же засорение питьевой воды ржавчиной.

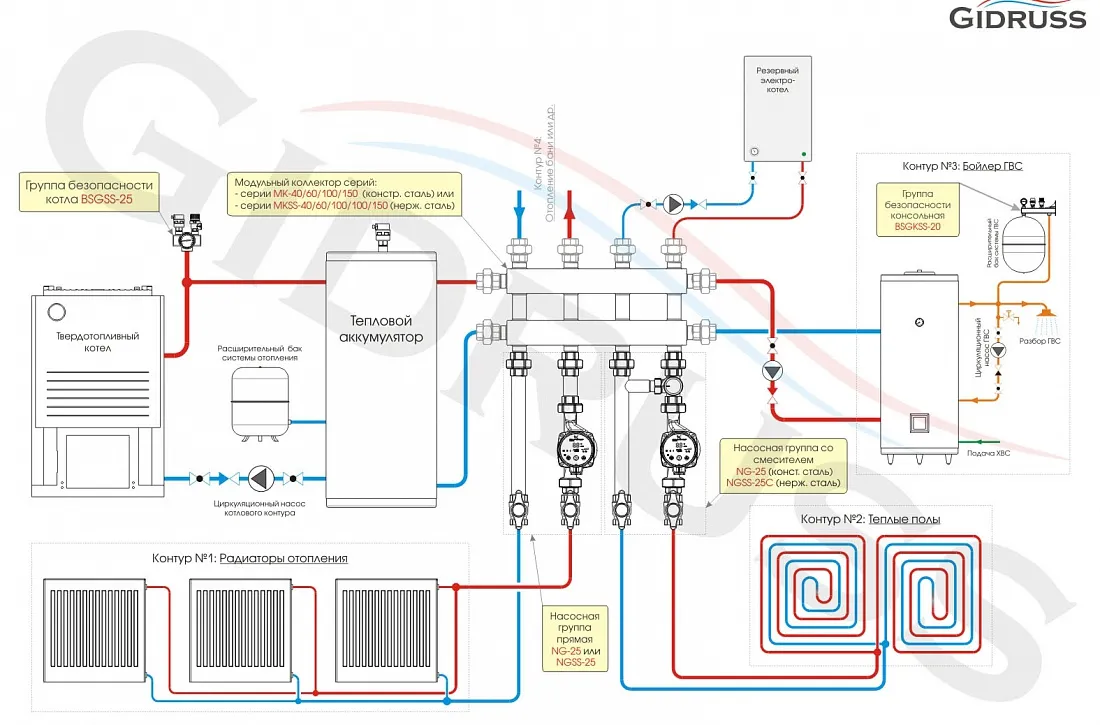

• Подключайте расширительные баки правильно, см. узлы:
  - Схема подключения бойлера косвенного нагрева H-WH-01 ;
  - Обвязка расширительного бака для отопления дома до 250 м²

Дополнительная информация о расширительных баках

Вопросы-ответы GIDRUSS:

• Как подобрать объем расширительного бака для бойлера?
• Как правильно установить группу безопасности и расширительный бак при обвязке бойлера косвенного нагрева?
• Группа безопасности бойлера на 8 бар: как собрать самостоятельно?

Интерактивные статьи с возможностью оформить ТЗ и выбрать мастера:

• Расширительный бак для отопления: что это и для чего он нужен в системе?
• Как установить расширительный бак в системе отопления?

Потому что проходного сечения клапана может быть недостаточно для залпового выброса избыточно нагретой воды, особенно в случае выхода из строй расширительного бака, что сопряжено с разрывом бойлера.

Дополнительная информация

1. Покупаем консоль группы безопасности BKSS-35.BASIS
2. Покупаем надежный 8-ми барный предохранительный клапан проверенного бренда:
   • для бойлера до 200 л включительно подойдет клапан 1/2 дюйма:
     • SVS-0003-008015 от STOUT
     • RVS-0003-008015" от ROMMER
     • FA 2004 121280" от FAR
   • для бойлера на 300-400 л подойдет клапан 3/4 дюйма
     • SVS-0003-008020 от STOUT
     • RVS-0003-008020 от ROMMER
3. Покупаем остальные комплектующие (воздухоотводчик, шаровые краны)
4. Собираем ГБ на любой уплотнительный материал!

Данная конструкция заменит большинство аналогичных групп безопасности, которые ставятся на вводе в бойлер и не удобны для обслуживания, а так же не решают проблему монтажа расширительного бака, такие как: ME 6925B.80PE, 6915B.80PE.

Дополнительная информация

• Как подобрать объем расширительного бака для бойлера?
• Интерактивная статья с возможностью создать ТЗ на проектирование:
  Бойлер косвенного нагрева: как выбрать и где купить?

• для 100 литрового БКН подойдет РБ на 12 л
• для 150 литрового БКН подойдет РБ на 18 л
• для 200 литрового БКН подойдет РБ на 24 л
• для 300 литрового БКН подойдет РБ на 35 л

Особенности монтажа РБ для БКН 300 л и более

Дополнительная информация о расширительных баках

• Группа безопасности бойлера на 8 бар: как собрать самостоятельно?
• Расширительный бак для отопления: что это и для чего он нужен в системе?
• Как установить расширительный бак в системе отопления?

1. Устанавливается как правило на патрубке ввода ХВС в труднодоступном месте, неудобном для обслуживания.
2. Монтаж на вводе ХВС обычно требует выдвигать бойлер на 100-150 мм от стены, что требует дополнительного места в котельной.
3. Есть вероятность пропустить выход из строя расширительного бака, ввиду отсутствия возможности оперативного визуального контроля состояния предохранительного клапана.
4. Требует установки отдельного кронштейна для расширительного бака или установку бака на пол (особенно для бойлеров свыше 300 л понадобится бак на 35 л), функции которого в т.ч. и выполняет группа безопасности BKSS-35.
5. Требует большего кол-ва соединений, что снижает надежность системы и увеличивает время и стоимость монтажа.

☝ Рекомендации специалистов

• Не забывайте проверять расширительный бак хотя бы раз в год. Если отсутствует давление в воздушной камере или в процессе работы котла меняется рабочее давление или, что еще хуже, срабатывает предохранительный клапан — срочно проведите внеплановое обслуживание расширительного бака.
• Если наблюдается внешняя утечка расширительного бака — необходимо его срочно заменить. Если дефектный бак имеет сменную мембрану и Вы планируете купить точно такую же модель, то при наличии давления в воздушной камере, есть смысл демонтировать мембрану и прижимной фланец, оставив их на запчасти, а утилизировать только поврежденный корпус.
• Используйте консоли BKSS для того, чтобы полностью исключить влияние на соединения трубопроводов при обслуживании баков, а так же засорение питьевой воды ржавчиной.
• Подключайте расширительные баки правильно, см. узлы:
  - Схема подключения бойлера косвенного нагрева H-WH-01 ;
  - Обвязка расширительного бака для отопления дома до 250 м²

Дополнительная информация о расширительных баках

Вопросы-ответы GIDRUSS:

• Как подобрать объем расширительного бака для бойлера?
• Как правильно установить группу безопасности и расширительный бак при обвязке бойлера косвенного нагрева?
• Группа безопасности бойлера на 8 бар: как собрать самостоятельно?

Интерактивные статьи с возможностью оформить ТЗ и выбрать мастера:

• Расширительный бак для отопления: что это и для чего он нужен в системе?
• Как установить расширительный бак в системе отопления?

Интерактивные статьи с возможностью оформить ТЗ и выбрать мастера:

• Расширительный бак для отопления: что это и для чего он нужен в системе?
• Как установить расширительный бак в системе отопления?

• Напольный бак занимает ценное место в котельной.
• Обслуживать на полу не удобно.
• Риск повреждения трубопроводов при ударе напольного бака выше.
• Осуществлять уборку в помещении котельной сложнее.

☝ Рекомендации специалистов

• Не забывайте проверять расширительный бак хотя бы раз в год. Если отсутствует давление в воздушной камере или в процессе работы котла меняется рабочее давление или, что еще хуже, срабатывает предохранительный клапан — срочно проведите внеплановое обслуживание расширительного бака.
• Если наблюдается внешняя утечка расширительного бака — необходимо его срочно заменить. Если дефектный бак имеет сменную мембрану и Вы планируете купить точно такую же модель, то при наличии давления в воздушной камере, есть смысл демонтировать мембрану и прижимной фланец, оставив их на запчасти, а утилизировать только поврежденный корпус.
• Используйте консоли BKSS для того, чтобы полностью исключить влияние на соединения трубопроводов при обслуживании баков, а так же засорение питьевой воды ржавчиной.
• Подключайте расширительные баки правильно, см. узлы:
  - Схема подключения бойлера косвенного нагрева H-WH-01 ;
  - Обвязка расширительного бака для отопления дома до 250 м²

Дополнительная информация о расширительных баках

Вопросы-ответы GIDRUSS:

• Как подобрать объем расширительного бака для бойлера?
• Как правильно установить группу безопасности и расширительный бак при обвязке бойлера косвенного нагрева?
• Группа безопасности бойлера на 8 бар: как собрать самостоятельно?

Интерактивные статьи с возможностью оформить ТЗ и выбрать мастера:

• Расширительный бак для отопления: что это и для чего он нужен в системе?
• Как установить расширительный бак в системе отопления?

1. В случае выхода одного бака из строя второй частично сохранит функцию компенсации давления, что увеличивает надежность системы.
2. Например Вам нужно получить объем бака 50-60 л, если решите поставить один бак - Вам по любому придется ставить напольное исполнение (недостатки такого решения озвучены в вопросе: Почему не стоит устанавливать расширительный бак на полу? . А, в случае настенного решения Вы можете использовать две консоли и получить аккуратное настенное исполнение с двумя баками по 35 л, получив дополнительные 10 л и резерв по надежности

• В большинстве случаев объема встроенного в котел расширительного бака не хватает для компенсации расширения теплоносителя системы системы.
• Обслуживать встроенный бак сложнее.
• Заменить встроенный бак намного дороже.

☝ Рекомендации специалистов

• Не забывайте проверять расширительный бак хотя бы раз в год. Если отсутствует давление в воздушной камере или в процессе работы котла меняется рабочее давление или, что еще хуже, срабатывает предохранительный клапан — срочно проведите внеплановое обслуживание расширительного бака.
• Если наблюдается внешняя утечка расширительного бака — необходимо его срочно заменить. Если дефектный бак имеет сменную мембрану и Вы планируете купить точно такую же модель, то при наличии давления в воздушной камере, есть смысл демонтировать мембрану и прижимной фланец, оставив их на запчасти, а утилизировать только поврежденный корпус.
• Используйте консоли BKSS для того, чтобы полностью исключить влияние на соединения трубопроводов при обслуживании баков, а так же засорение питьевой воды ржавчиной.
• Подключайте расширительные баки правильно, см. узлы:
  - Схема подключения бойлера косвенного нагрева H-WH-01 ;
  - Обвязка расширительного бака для отопления дома до 250 м²
