BM-60-5DU.EPP
до 60 кВт, вх. G 1″, 2+2+1 контура G 1″,4D-кронштейны K.UMS, EPP-термоизоляцияОсновные характеристики
Логистические параметры

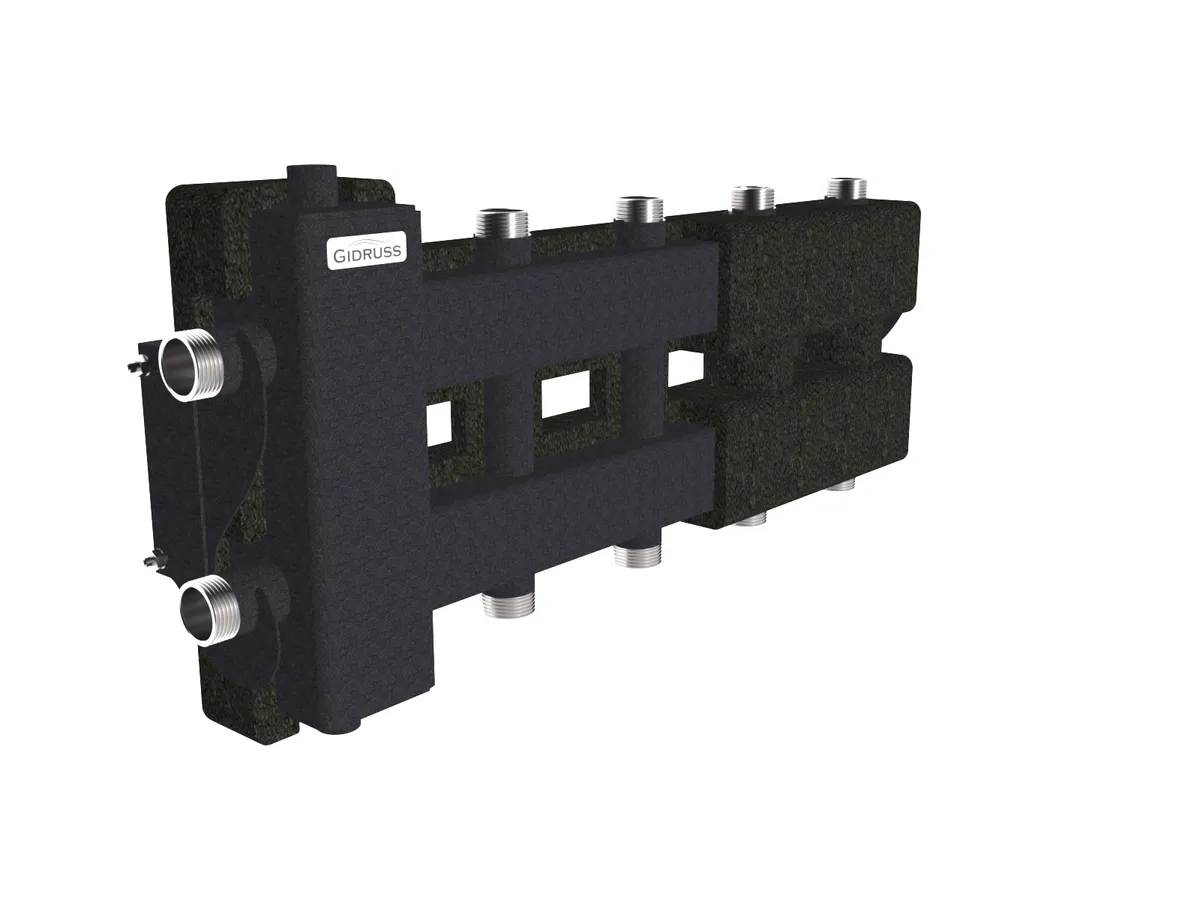

Коллектор с гидрострелкой BM-60-5DU.EPP (балансировочный коллектор в теплоизоляции 2+2+1) предназначен для энергоэффективной обвязки котельной с одним основным котлом и пятью потребителями,как правило это несколько независимых зон теплого пола и/или радиаторных сетей, вентиляция и отопление внешней постройки.
Закажите более надежный аналог BMSS-60-5DU.EPP из нержавеющей стали AISI 304 и получите гарантию - 12 лет со сроком службы - 50 лет!
Для удобства закупки воспользуйтесь универсальным комплектом KIT.BM60 , уточнив количество насосных групп и выбрав конфигурации коллекторов.
📑 Проектирование и комплектация
Для удобства проектирования и комплектации насосная группа NGSS-25C входит в состав следующих наборов:
Для получения готовой BIM-модели узла TU-60-04 обращайтесь в конструкторский отдел Gidruss: chdi@gidruss.ru .
🔌 Как правильно подключить гидрострелку на 5 контуров к системе отопления?
- Подключение котла может осуществляться как справа так и слева через экономичное подключение G 1″.
- Для эффективного отведения воздуха и осаждения шлама, корпус гидрострелки необходимо располагать вертикально, а подающая линия котла сверху.
- Для подключения потребителей используйте насосные группы DN25 от Gidruss .
- Если Вам недостаточно магистрального присоединения G 1" - заказывайте BM-80-5DU.EPP с подключением котла G 1¼″
- Если Вам нужно 4 контура подвести сверху, а пятый сбоку - заказывайте BM-60-5D.EPP (4+1)
- Если Вам нужно все 5 контуров подвести сверху или снизу - заказывайте BM-80-6D.EPP (5+1)

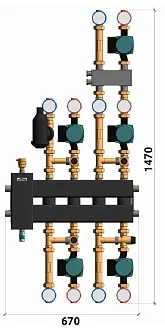

◰ Альтернативные варианты компоновок котельной с 5 потребителями.
♻ За счет чего коллектор с гидрострелкой от Gidruss может снизить счета за газ до 2 %?
Экспериментальным путем было установлено, что EPP-теплоизоляция, снижает теплоотдачу коллектора с гидрострелкой BM-60-5DU.EPP на 190-210 Вт (при температуре коллектора 65-75°С) а при среднегодовом расходе энергии 10 кВт (статистический показатель для дома 150-200 м²) эта потеря составит как раз 2 %. Контраргумент, что котельную нужно всегда отапливать не работает, так как при нормальном утеплении стен, остаточного тепла от самого котла и от трубной обвязки вполне достаточно для комфортной температуры большинство дней в году, а для холодной пятидневки в котельной в любом случае должен стоять радиатор с термоголовкой, особенно это актуально для центрального, южного и приволжского, федеральных округов.
Основные характеристики
Логистические параметры

- Широкий температурный диапазон применения от -70 до 475˚С с сохранением характеристик прочности, пластичности и химостойкости
- Высокая коррозионная стойкость стали 09Г2С по сравнению с обычно сталью 3 (дешевая профильная труба) и сталью 20 (шовная ВГП-труба) существенно продлит срок службы изделий.
- Низкий показатель отпускной хрупкости позволит получить после сварки абсолютно однородное изделие, более устойчивое к рабочим и аварийным колебаниям температуры и давления
- Содержание марганца и кремния в 09Г2С способствуют удалению кислорода из металла
P.S. Как отличить изделие из 09Г2С от обычных разнородных металлов ст. 3 и ст. 20?
- По наличию шва на внутренней стороне резьбового патрубка: если виден или прощупывается шов значит перед Вами некачественное изделие.
- Повышенная толщина корпуса в 3 мм и больший радиус изгиба профиля т.к. 09Г2С гнется сложнее чем Ст.20 или Ст.3, т.е. если перед Вами изделие с острой кромкой изгиба профильной трубы это не 09Г2С.
- Сравнение с продукцией GIDRUSS сходной модели на вес - если изделие конкурента намного легче, это значит, что толщина стенки профильной трубы менее 2 мм и оно точно не из 09Г2С!

На изделиях GIDRUSS не остается марких следов даже в случае неаккуратного монтажа!

- Встроенный нержавеющий сепаратор продлевает срок службы дорогих элементов системы (котлов, насосов, отопительных приборов) за счет эффективной очистки теплоносителя от воздуха от шлама.
- Сепаратор из нержавейки никогда не "зарастет"!
- Конструкция сепаратора GIDRUSS исключит проброс теплоносителя в выключенные контуры, что свойственно пустотелым конструкциям дешевых конкурентов.

- Регулировка вылета оси трубопроводов от стены для исключении лишних соединений подводки.
- Выравнивание изделия вертикально в боковой плоскости даже на неровной стене.
- Точное вертикальное позиционирование по размеченной оси трубопровода на стене даже при смещении бура в пустотелом кирпиче.
- Выставление изделия в горизонте или по проектному уклону.

- Снижение расхода энергоресурсов так как при ее отсутствии перегретый от гидрообвязки воздух в котельной улетает через вентиляцию или дымоход.
- Поддержание в котельной комфортной температуры для обслуживания системы.
- Если у Вас деревянный дом имейте ввиду, что локальный перегрев участка стены за гидрообвязкой без теплоизоляции может привести к растрескиванию древесины и неравномерной усадке, чего точно небудет с GIDRUSS.

- Удобный процесс разметки с помощью лазера!
- Быстрый монтаж!
- Экономия пространства котельной!


- резьбовые гидравлические разделители GR/GRSS-40/60/80/100/150/250 ;
- модульные коллекторы MK/MKSS-40/60/100/150/250 ;
- балансировочные коллекторы BM/BMSS-40/60/80/150
⚠ Перед установкой ознакомьтесь с условиями по монтажу и эксплуатации оборудования GIDRUSS .
Какие фитинги нужны для соединения коллектора с гидрострелкой?
Ниже приведены позиции для заказа для разных серий коллекторов в зависимости от магистрального сечения (кол-во указано для одного соединения):
- Для DN50 (GR/GRSS/MK/MKSS-250) заказывайте FIT.KBRS-50 (Rp G 2″, ВР-ВР, никелированнный чугун) - 1 шт
- Для DN40 (GR/GRSS/BM/BMSS/MK/MKSS-150) заказывайте FIT.KBRS-40 (Rp 1½″, ВР-ВР, никелированнный чугун) - 1 шт
- Для DN32 (GR/GRSS/BM/BMSS-80, MK/MKSS-100) заказывайте FIT.A-32-MM (Rp 1¼″, ВР-ВР, латунь ЛС-59) - 2 шт
- Для DN25 (GR/GRSS/BM/BMSS/MK/MKSS-60) заказывайте FIT.A-25-MM (Rp 1″, ВР-ВР, латунь ЛС-59)- 2 шт
- Для DN20 заказывайте (GR/GRSS/BM/BMSS/MK/MKSS-40) FIT.KBRS-20 (Rp ¾″, ВР-ВР, никелированнный чугун) - 1 шт
Как производить монтаж разъемных соединений?
- Прикрутите пары разъемных частей американок к боковым штуцерам соединяемых изделий до их монтажа на стену таким образом, чтобы уплотняемые поверхности, к которым будет прижиматься прокладка, были на равном расстоянии от корпуса.
- Установить изделия GR, MK на кронштейны K.UMS и проверьте с помощью уровня прижав его к плоскостям двух разъемных соединений, установленном на каждом изделии - они должны быть в одной вертикальной плоскости!
- Установите прокладку и равномерно затяните накидные гайки прикладывая усилие по очереди, по аналогии с процессом затяжки гаек при установке колес на автомобиль.
Теоретически это возможно: функция гидравлического разделения сохранится в любом положении. Однако в этом случае перестанут работать системы воздухоотведения и дешламации. Кроме того, возникают риски непредсказуемых термогидравлических эффектов из-за нарушения температурного расслоения теплоносителя.
☝Рекомендация производителя
Не рискуйте и устанавливайте гидрострелку строго вертикально, ну а если у Вас что-то не помещается в котельную - отправьте нам запрос на бесплатную компоновку котельной и проектировщики Gidruss помогут Вам!

☝ Узнайте: Как правильно выбирать балансировочный коллектор с гидрострелкой!
