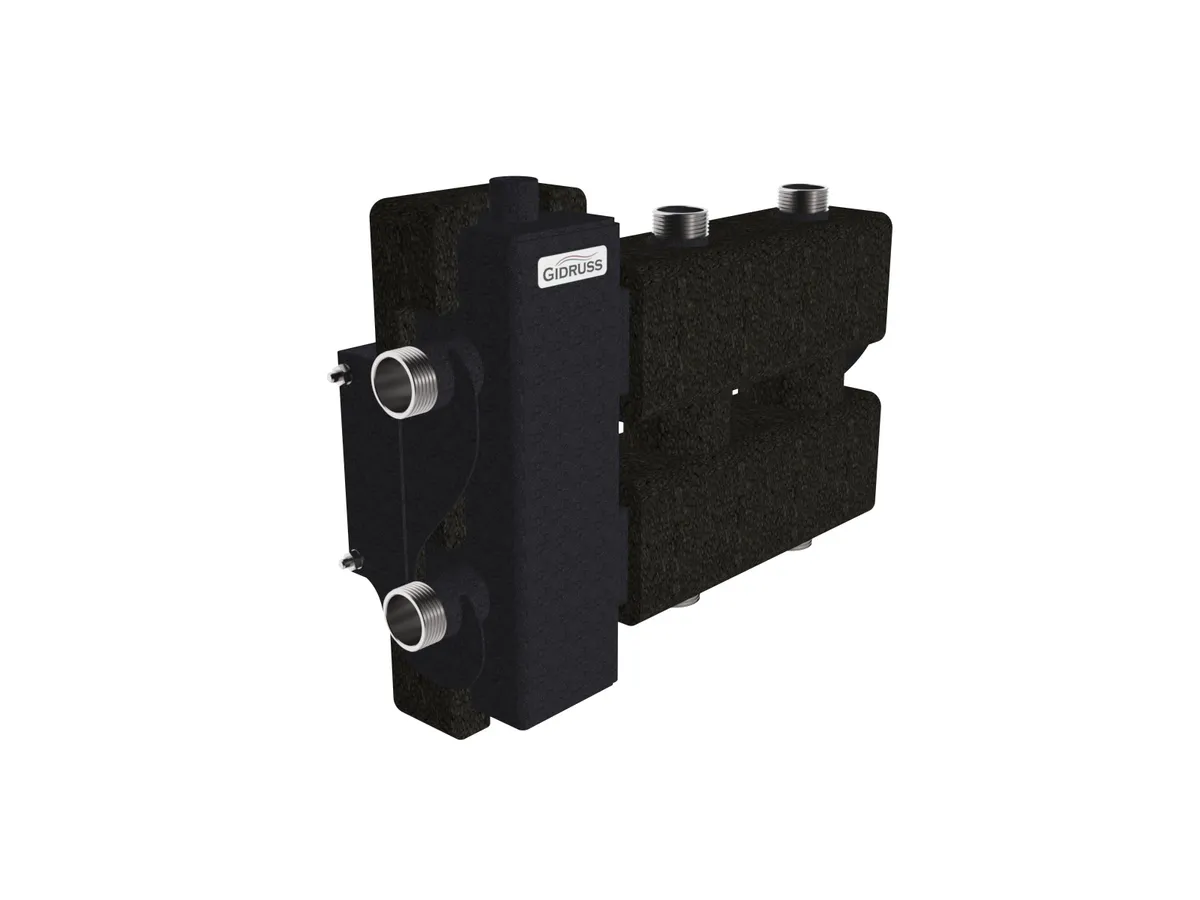

BM-60-3DU.EPP

Балансировочный коллектор

до 60 кВт, подкл. котла G 1″, 1+1+1 контура G 1″, 4D-кронштейны K.UMS, EPP-термоизоляция
Артикул:BM 6001T 20

Основные характеристики

Материал исполнения:
Конструкционная сталь
Количество контуров:
3
Магистральное присоединение:
G 1″ (НР)
Мощность максимальная, кВт:
60
Максимальная подача, м³/ч:
2.6

Логистические параметры

Масса брутто, кг:
7,1
Размеры упаковки, (Д x Ш х В), мм:
120 x 480 x 330
Объем упаковки, м³:
0.01901
19900 ₽ Розничная цена
В вашем городе:
105 шт

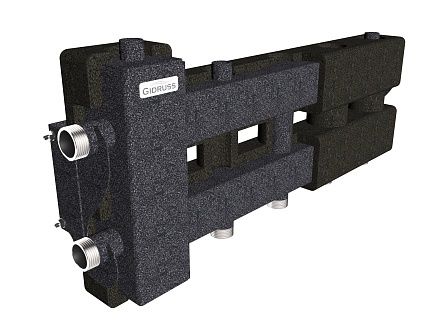

Коллектор с гидрострелкой BM-60-3DU.EPP (балансировочный коллектор в теплоизоляции 1+1+1) предназначен для энергоэффективной обвязки котельной с одним основным котлом и 3 потребителями,как правило это теплый пол, радиаторы и отопление внешней постройки (баня, гараж, ...).

Заказав более надежный аналог BMSS-60-3DU.EPP из нержавеющей стали AISI 304 - Вы получите гарантию на 12 лет вместо семи, а так же срок службы в 50 лет вместо двадцати, что особенно Важно если у Вас в системе используются полипропиленовые трубы!

🧳 Как правильно подключить гидрострелку на 3 контура к котлу?

  • Подключение котла может осуществляться как справа так и слева через экономичное подключение G 1″.
  • Для возможности отведения воздуха и осаждения шлама корпус гидрострелки должен быть расположен строго вертикально, а подающая линия котла всегда сверху.
  • Если Вам недостаточно магистрального присоединения G 1", например если котел напольный с внешним насосом или он расположен дальше 10 м от гидрострелки - заказывайте: BM-80-3DU.EPP с подключением котла G 1¼″
  • Если используется настенный котел мощностью до 30 кВт с остаточным напором менее 1.7 м³/ч - заказывайте: BMSS-40-3DU с более экономичным подключением котла и потребителей G ¾″

🔌 Как подключить 3 потребителя отопления к гидрострелке ?

  • Для подключения потребителей удобней всего использовать насосные группы DN25 от Gidruss
  • Для изменения порядка подающих линий вертикальных потребителей нужно перевернуть коллектор на 180 градусов по горизонтальной оси.
  • Если Вам нужно два из трех контуров подвести вертикально сверху или снизу - заказывайте: BM-60-3D.EPP (2+1)

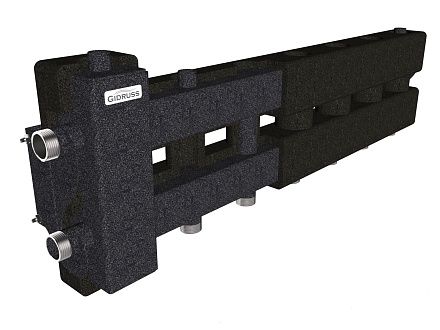

  • Если все три контура удобней направить вверх или вниз - заказывайте: BM-60-4D.EPP (3+1) .

♻ За счет чего коллектор с гидрострелкой от Gidruss может снизить счета за газ до 1,5 %?

Экспериментальным путем было установлено, что EPP-теплоизоляция, снижает теплоотдачу коллектора с гидрострелкой BM-60-3D.EPP на 140-150 Вт (при температуре коллектора 65-75°С) а при среднегодовом расходе энергии 10 кВт (статистический показатель для дома 150-200 м²) эта потеря составит как раз 1,5 %. Контраргумент, что котельную нужно всегда отапливать не работает, так как при нормальном утеплении стен, остаточного тепла от самого котла и от трубной обвязки вполне достаточно для комфортной температуры большинство дней в году, а для холодной пятидневки в котельной в любом случае должен стоять радиатор с термоголовкой, особенно это актуально для центрального, южного и приволжского, федеральных округов.

🧹 Почему BM-60-3DU.EPP очищает теплоноситель от воздуха и шлама лучше других?

Встроенный нержавеющий сепаратор в виде поперечной полноразмерной перфорированной пластины:

  • За счет завихрения потока самого воздухо-насыщенного теплоносителя из подающей линии котла, обеспечит эффективное всплытие пузырьков воздуха с последующим их отведением через верхний штуцер гидрострелки и подключенного к нему автоматического воздухоотводчика.
  • За счет завихрения самого загрязненного шламом потока теплоносителя из обратной линии системы осаждает механические примеси в отстойнике гидрострелки с последующем их выведением через подключенный дренажный кран.
  • Так же сепаратор препятствует пробиванию котловым насосом бокового контура реактивной струей, что часто вызывает паразитный поток отключенного автоматикой бокового контура.

💪 Как коллектор отопления на 2 - 3 контура от Gidruss повышает надежность всей системы?

  • Кронштейны с регулировкой 4 параметров в комплекте позволяют отрегулировать вылет трубной обвязки таким образом, чтобы он оказалось в одной плоскости, что существенно снижает кол-во соединений, экономит фитинги и трубы, а так же работу мастера.

◰ Альтернативные варианты компоновок котельной с 3 потребителями.

⚖ Какие аналоги заменяет BM-60-3DU.EPP ?

  • Гидрострелки M66391.2RU (MHK 25) или SDG-0015-004001 в сборе с соответствующими коллекторами на 3 контура M66301.21RU или SDG-0018-002502 заменяются одной позицией BM-60-3DU.EPP от Gidruss, причем получается более компактное решение и повышается надежность за счет меньшего кол-ва соединений.
  • BM-60-3DU.EPP является аналогом Гидрострелки Север М3 со следующими отличиями: наличие современной теплоизоляцией для экономии 1-2% газа, встроенным нержавеющим сепаратором для более эффективной очистки, регулируемой монтажной системой ускоряющей монтаж, отсутствием лишних подключений для бесполезных термометров на фасадной, тыльной стороне и на коллекторной части, а так же оптимальным для большинства объектов до 250 м² размером подключений котла - 1″, вместо 1¼″ требующего дополнительных переходников.
Материал исполнения:
Конструкционная сталь
Количество контуров:
3
Максимальная подача, м³/ч:
2.6
Мощность максимальная, кВт:
60
Максимальная отапливаемая площадь, м²:
500
Магистральное присоединение:
G 1″ (НР)
Подключения потребителей:
G 1″ (НР)
Доп. присоединение:
Rp ½″ (ВР)
Межосевое расстояние, мм:
125
Вылет от стены, мм:
75-105
Размеры упаковки, (Д x Ш х В), мм:
120 x 480 x 330
Объем упаковки, м³:
0.01901
Длина, мм:
480
Ширина, мм:
330
Высота, мм:
120
Монтажная система с регулировкой 4-х параметров K.UMS (4D-кронштейны)
Монтажная система с регулировкой положения повысит надежность, снизив кол-во трубных соединений (в комплекте поставки)
  1. Регулировка вылета оси трубопроводов от стены для исключении лишних соединений подводки.
  2. Выравнивание изделия вертикально в боковой плоскости даже на неровной стене.
  3. Точное вертикальное позиционирование по размеченной оси трубопровода на стене даже при смещении бура в пустотелом кирпиче.
  4. Выставление изделия в горизонте или по проектному уклону.
Подробнее
Энергоэффективная EPP-теплоизоляция
Энергоэффективная ЕРР-термоизоляция сэкономит до 2% энергоресурсов
  • Снижение расхода энергоресурсов так как при ее отсутствии перегретый от гидрообвязки воздух в котельной улетает через вентиляцию или дымоход.
  • Поддержание в котельной комфортной температуры для обслуживания системы.
  • Если у Вас деревянный дом имейте ввиду, что локальный перегрев участка стены за гидрообвязкой без теплоизоляции может привести к растрескиванию древесины и неравномерной усадке, чего точно небудет с GIDRUSS.
Подробнее
Встроенный нержавеющий сепаратор повышает эффективность дегазации и дешламации теплоносителя
  • Встроенный нержавеющий сепаратор продлевает срок службы дорогих элементов системы (котлов, насосов, отопительных приборов) за счет эффективной очистки теплоносителя от воздуха от шлама.
  • Сепаратор из нержавейки никогда не "зарастет"!
  • Конструкция сепаратора GIDRUSS исключит проброс теплоносителя в выключенные контуры, что свойственно пустотелым конструкциям дешевых конкурентов.
Подробнее
Гарантия на продукцию Гидрусс из стали - 7 лет!
Конструкционная сталь 09Г2С это стабильность изделия при колебаниях температуры + 7 лет гарантии!!
  • Широкий температурный диапазон применения от -70 до 475˚С с сохранением характеристик прочности, пластичности и химостойкости
  • Высокая коррозионная стойкость стали 09Г2С по сравнению с обычно сталью 3 (дешевая профильная труба) и сталью 20 (шовная ВГП-труба) существенно продлит срок службы изделий.
  • Низкий показатель отпускной хрупкости позволит получить после сварки абсолютно однородное изделие, более устойчивое к рабочим и аварийным колебаниям температуры и давления
  • Содержание марганца и кремния в 09Г2С способствуют удалению кислорода из металла

P.S. Как отличить изделие из 09Г2С от обычных разнородных металлов ст. 3 и ст. 20?

  1. По наличию шва на внутренней стороне резьбового патрубка: если виден или прощупывается шов значит перед Вами некачественное изделие.
  2. Повышенная толщина корпуса в 3 мм и больший радиус изгиба профиля т.к. 09Г2С гнется сложнее чем Ст.20 или Ст.3, т.е. если перед Вами изделие с острой кромкой изгиба профильной трубы это не 09Г2С.
  3. Сравнение с продукцией GIDRUSS сходной модели на вес - если изделие конкурента намного легче, это значит, что толщина стенки профильной трубы менее 2 мм и оно точно не из 09Г2С!
Подробнее
Презентабельная износостойкая окраска "черный муар с серебром"!
Порошковая окраска "Муар Металлик" стойко переносит любые механические повреждения.
На изделиях GIDRUSS не остается марких следов даже в случае неаккуратного монтажа!
Подробнее
Возможность изменения порядка подачи и обратки потребителей поворотом изделия на 180° вокруг горизонтальной оси
Подробнее
