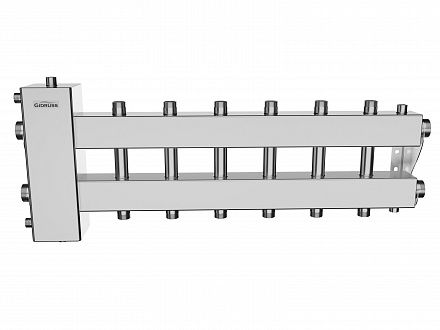

Name: Нержавеющий коллектор с гидрострелкой на 7 контуров BMSS-150-7DU
Brand: GIDRUSS
SKU: BM 15A50 24
Price: 102200 RUB
Availability: InStock

Артикул:BM 15A50 24

BMSS-150-7DU

нерж., до 150 кВт, подкл. котла G 1½″, 3+3 контура G 1″, боковой контур G 1½″

Основные характеристики

Материал исполнения:

Нержавеющая сталь AISI 304

Количество контуров:

Магистральное присоединение:

G 1½″ (НР)

Мощность максимальная, кВт:

150

Максимальная подача, м³/ч:

6.4

Логистические параметры

Масса брутто, кг:

Размеры упаковки, (Д x Ш х В), мм:

1100 x 480 x 155

Объем упаковки, м³:

0.08184

102 200 ₽ Розничная цена

В наличии город Челябинск:

4 шт

Продукция из этой же серии

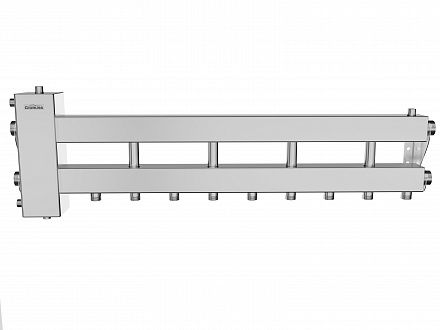

Нержавеющий коллектор с гидрострелкой на 4 + 1 контуров BMSS-150-5D

Нержавеющий коллектор с гидрострелкой на 7 контуров BMSS-150-7DU

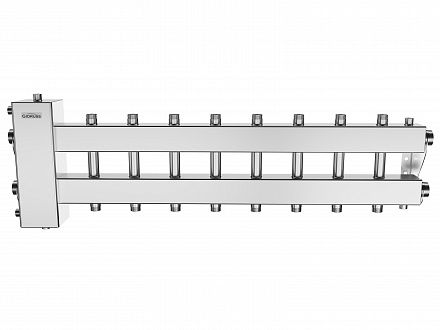

Нержавеющий коллектор с гидрострелкой на 8 - 9 контуров BMSS-150-9DU

BMSS-150-4D (нерж., до 150 кВт, подкл. котла G 1½″, 3 контура G 1″, боковой контур G 1½″)

BMSS-150-5DU (нерж., до 150 кВт, подкл. котла G 1½″, 2+2 контура G 1″, боковой контур G 1½″)

BMSS-150-5D (нерж., до 150 кВт, подкл. котла G 1½″, 4 контура G 1″, боковой контур G 1½″)

BMSS-150-6D (нерж., до 150 кВт, подкл. котла G 1½″, 5 контуров G 1″, боковой контур)G 1½″

BMSS-150-7D (нерж., до 150 кВт, подкл. котла G 1½″, 6 контуров G 1″, боковой контур G 1½″)

BMSS-150-9DU (нерж., до 150 кВт, подкл. котла G 1½″, 4+4 контура G 1″, боковой контур G 1½″)

BMSS-150-11DU (нерж., до 150 кВт, подкл. котла G 1½″, 5+5 контуров G 1″, боковой контур G 1½″)

Нержавеющий коллектор с гидрострелкой на 5 контуров BMSS-150-5DU

Описание

С латунными насосными группами NG-25 прослужит более 50 лет, гармонично связывая современные котлы с регулируемыми потребителями.

① Почему BMSS-150-7DU очищает теплоноситель от воздуха и шлама лучше всех аналогов?

Встроенный нержавеющий сепаратор в виде поперечной полноразмерной перфорированной пластины за счет завихрения потока самого воздухо-насыщенного теплоносителя из подающей линии котла, обеспечит эффективное всплытие пузырьков воздуха с последующим их отведением через верхний штуцер гидрострелки и подключенного к нему автоматического воздухоотводчика.
За счет завихрения самого загрязненного шламом потока теплоносителя из обратной линии системы осаждает механические примеси в отстойнике гидрострелки с последующем их выведением через подключенный дренажный кран.
Так же сепаратор препятствует пробиванию котловым насосом бокового контура реактивной струей, что часто вызывает паразитный поток отключенного автоматикой бокового контура.

② Как нержавеющий коллектор с гидрострелкой на 7 контуров повышает надежность всей системы?

Нержавеющая сталь 08Х18Н10 (AISI 304) прослужит век!
Кронштейны с регулировкой 4 параметров в комплекте позволяют отрегулировать вылет трубной обвязки таким образом, чтобы он оказалось в одной плоскости, что существенно снижает кол-во соединений, экономит фитинги и трубы, а так же работу мастера.
Боковые доп. подключения для резервного котла ¾ ″ снижают кол-во соединений, повышая надежность.

③ Как установить нержавеющий балансировочный коллектор на 7 контуров?

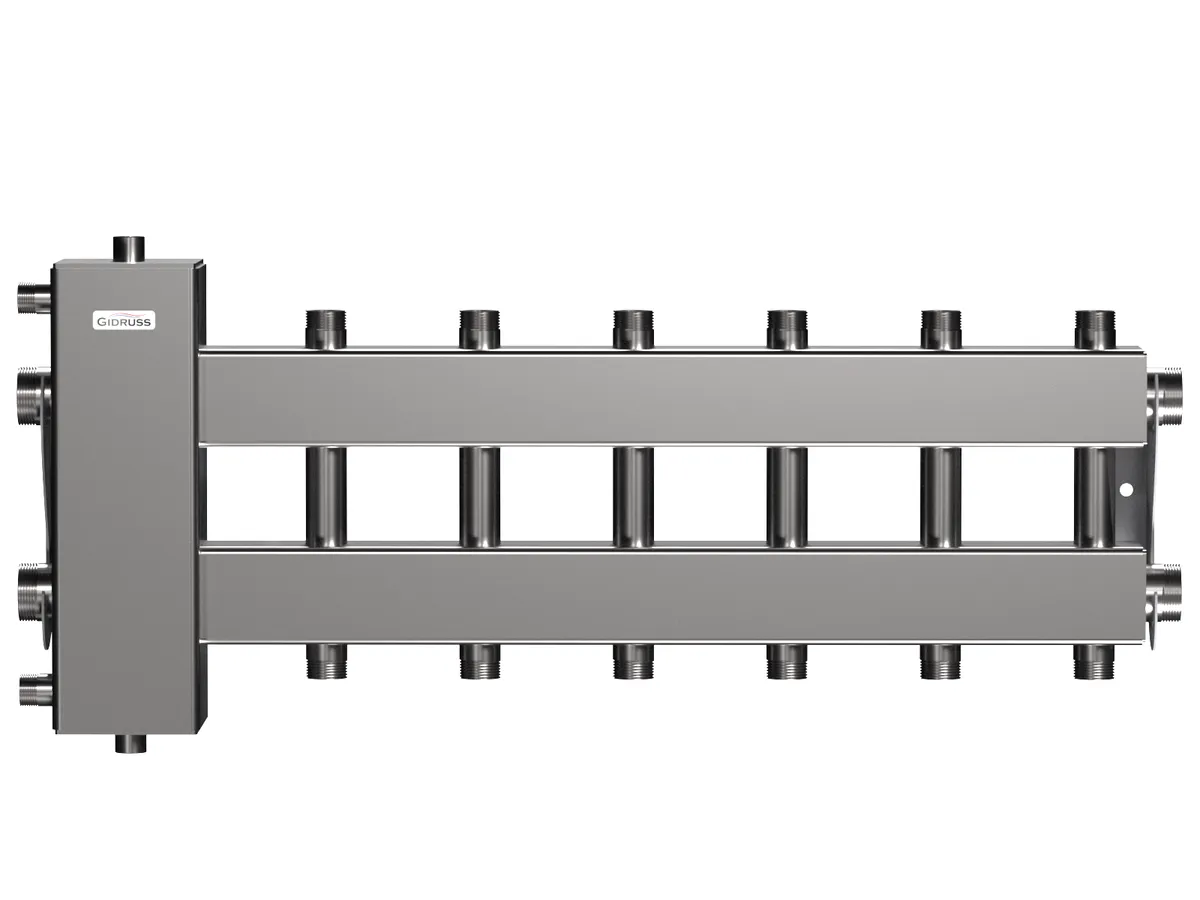

Коллектор с гидрострелкой имеет 6 вертикальных контуров G 1″ (межосевое расстояние 125 мм), 3 из которых направлены вниз и 3 вверх + 1 боковой контур повышенной производительности G 1½″ (межосевое расстояние 160 мм).
Подключение котла может осуществляться как справа так и слева.
Для изменения порядка подающих линий вертикальных потребителей нужно перевернуть коллектор на 180 градусов по горизонтальной оси.
Если срок эксплуатации объекта менее 20 лет и в системе отсутствуют полипропиленовые трубопроводы без кислородного барьера допускается применение более бюджетного стального аналога: BM-150-7DU .

Все характеристики

Основные характеристики

Материал исполнения:

Нержавеющая сталь AISI 304

Количество контуров:

Максимальная подача, м³/ч:

6.4

Мощность максимальная, кВт:

150

Максимальная отапливаемая площадь, м²:

1200

Магистральное присоединение:

G 1½″ (НР)

Подключения потребителей:

G 1″ (НР)

Доп. присоединение:

Rp ½″ (ВР)

Межосевое расстояние, мм:

125/160

Вылет от стены, мм:

90-120

Логистические параметры

Размеры упаковки, (Д x Ш х В), мм:

155 x 1100 x 480

Объем упаковки, м³:

0.08184

Длина, мм:

1100

Ширина, мм:

480

Высота, мм:

155

Все преимущества

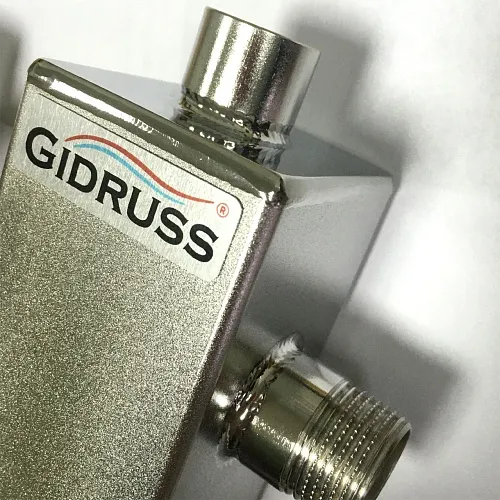

Комбинированная полировка нержавеющей стали от GIDRUSS

Эксклюзивная комбинированная полировка нержавеющей стали

Матовый корпус позволяет снизить вероятность появления царапин в процессе монтажа и жирных следов.
Резьбы и торцы с зеркальной поверхностью дополняют серебряным блеском.

Подробнее

Гарантия на изделия Гидрусс из нержавеющей стали 12 лет!

Нержавеющая сталь 08Х18Н10 (AISI 304) это срок службы более 50 лет + 12 лет гарантии!

Сталь 08Х18Н10 (AISI 304) это качественная аустенитная нержавеющая сталь которая является кислотостойкой и выдерживает до 900°С, а в системе отопления прослужит более 50 лет! Отличить качественную нержавейку AISI 304 от дешевых аналогов, подверженных коррозии AISI 430 ("ферритка"), AISI 201 (Eco), прикладывать магнит следует на плоские части корпуса, т.к. на сварочных швах и изгибах наблюдаются магнитные аномалии.

Подробнее

Встроенный нержавеющий сепаратор повышает эффективность дегазации и дешламации теплоносителя

Встроенный нержавеющий сепаратор продлевает срок службы дорогих элементов системы (котлов, насосов, отопительных приборов) за счет эффективной очистки теплоносителя от воздуха от шлама.
Сепаратор из нержавейки никогда не "зарастет"!
Конструкция сепаратора GIDRUSS исключит проброс теплоносителя в выключенные контуры, что свойственно пустотелым конструкциям дешевых конкурентов.

Подробнее

Монтажная система с регулировкой 4-х параметров K.UMS (4D-кронштейны)

Монтажная система с регулировкой положения повысит надежность, снизив кол-во трубных соединений (в комплекте поставки)

Регулировка вылета оси трубопроводов от стены для исключении лишних соединений подводки.
Выравнивание изделия вертикально в боковой плоскости даже на неровной стене.
Точное вертикальное позиционирование по размеченной оси трубопровода на стене даже при смещении бура в пустотелом кирпиче.
Выставление изделия в горизонте или по проектному уклону.

Подробнее

Размечать котельную намного удобней с соосными изделиями Гидрусс!

Соосная компоновка изделий упростит разметку и ускорит монтаж!

Удобный процесс разметки с помощью лазера!
Быстрый монтаж!
Экономия пространства котельной!

Подробнее

Боковой контур повышенной производительности

Позволяет подключать мощные потребители, такие как теплообменники для подогрева бассейнов и вентиляции.
Возможность гармоничного расширения системы при добавлении отопительных контуров с помощью дополнительных секций модульных коллекторов MKSS.

Подробнее

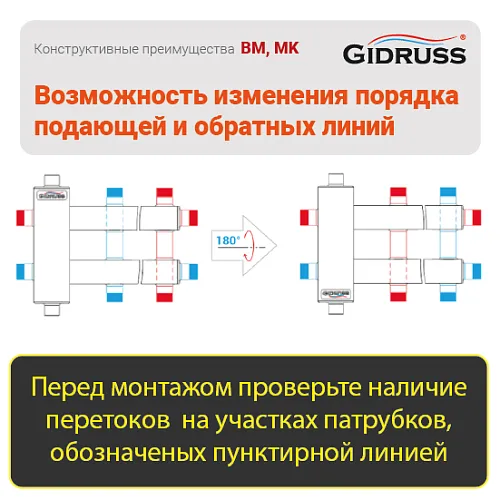

Конструктивные преимущества GIDRUSS BM/MK-..-DU: Как поменять подачу с обраткой?

Возможность изменения порядка подачи и обратки потребителей поворотом изделия на 180° вокруг горизонтальной оси

Подробнее

Документация

BMSS-150-7DU.24.00_ТЛ.pdf

Скачать всю документацию

Вопросы и ответы

Как соединять резьбовую гидрострелку с коллектором (GR + MK + BM)?

В целях исключения появления внутренних напряжений конструкции после монтажа, повышения удобства обслуживания оборудования, обеспечивая возможность демонтажа без разведения трубопроводов, а так же сохранения гарантии на изделия:

с магистральным сечением от G ¾″ до G 2″ в любой последовательности необходимо производить с помощью разъемных соединений с плоскими прокладкам.

⚠ Перед установкой ознакомьтесь с условиями по монтажу и эксплуатации оборудования GIDRUSS .

Какие фитинги нужны для соединения коллектора с гидрострелкой?

Ниже приведены позиции для заказа для разных серий коллекторов в зависимости от магистрального сечения (кол-во указано для одного соединения):

Для DN50 заказывайте FIT.KBRS-50 (Rp G 2″, ВР-ВР, никелированнный чугун) - 1 шт
Для DN40 заказывайте FIT.KBRS-40 (Rp 1½″, ВР-ВР, никелированнный чугун) - 1 шт
Для DN32 заказывайте FIT.A-32-MM (Rp 1¼″, ВР-ВР, латунь ЛС-59) - 2 шт
Для DN25 заказывайте FIT.A-25-MM (Rp 1″, ВР-ВР, латунь ЛС-59)- 2 шт
Для DN20 заказывайте FIT.KBRS-20 (Rp ¾″, ВР-ВР, никелированнный чугун) - 1 шт

Как производить монтаж разъемных соединений?

Прикрутите пары разъемных частей американок к боковым штуцерам соединяемых изделий до их монтажа на стену таким образом, чтобы уплотняемые поверхности, к которым будет прижиматься прокладка, были на равном расстоянии от корпуса.
Установить изделия GR, MK на кронштейны K.UMS и проверьте с помощью уровня прижав его к плоскостям двух разъемных соединений, установленном на каждом изделии - они должны быть в одной вертикальной плоскости!
Установите прокладку и равномерно затяните накидные гайки прикладывая усилие по очереди, по аналогии с процессом затяжки гаек при установке колес на автомобиль.

Перейти на вопрос

Можно ли устанавливать гидрострелку горизонтально?

Теоретически можно - основную свою функцию гидравлического разделения она выполнять будет, но, во-первых: не будет работать отведение воздуха, во-вторых: не будет работать осаждение шлама и в-третьих есть риск непрогнозируемых термо-гидравлических эффектов, связанных с расслоением теплоносителя.

☝Рекомендация производителя

Не рискуйте и устанавливайте гидрострелку строго вертикально, ну а если у Вас что-то не помещается в котельную - отправьте нам запрос на бесплатную компоновку котельной и проектировщики Gidruss помогут Вам!

Перейти на вопрос

Как поменять местами подающую линию с обратной для BM-...-...DU?

Элементарно: достаточно развернуть BM на 180 градусов вокруг горизонтальной оси вдоль корпусов коллектора:
