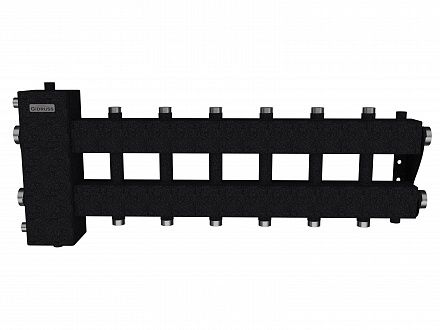

Коллектор с гидрострелкой (балансировочный коллектор) применяется в системах отопления до 1200 м² для соединения одного или нескольких котлов с 7 потребителями в конфигурации 3+3+1.

① Почему BM-150-7DU очищает теплоноситель от воздуха и шлама лучше всех аналогов?

• Встроенный нержавеющий сепаратор в виде поперечной полноразмерной перфорированной пластины за счет завихрения потока самого воздухо-насыщенного теплоносителя из подающей линии котла, обеспечит эффективное всплытие пузырьков воздуха с последующим их отведением через верхний штуцер гидрострелки и подключенного к нему автоматического воздухоотводчика.
• За счет завихрения самого загрязненного шламом потока теплоносителя из обратной линии системы осаждает механические примеси в отстойнике гидрострелки с последующем их выведением через подключенный дренажный кран.
• Так же сепаратор препятствует пробиванию котловым насосом бокового контура реактивной струей, что часто вызывает паразитный поток отключенного автоматикой бокового контура.

② Как коллектор с гидрострелкой на 7 контуров повышает надежность всей системы?

• Конструкционная сталь 09Г2С более коррозионно-стойкая чем ст20 и ст3 и прослужит не одно десятилетие.
• Кронштейны с регулировкой 4 параметров в комплекте позволяют отрегулировать вылет трубной обвязки таким образом, чтобы он оказалось в одной плоскости, что существенно снижает кол-во соединений, экономит фитинги и трубы, а так же работу мастера.
• Боковые доп. подключения для резервного котла ¾ ″ снижают кол-во соединений, повышая надежность.

③ Как установить балансировочный коллектор на 7 контуров?

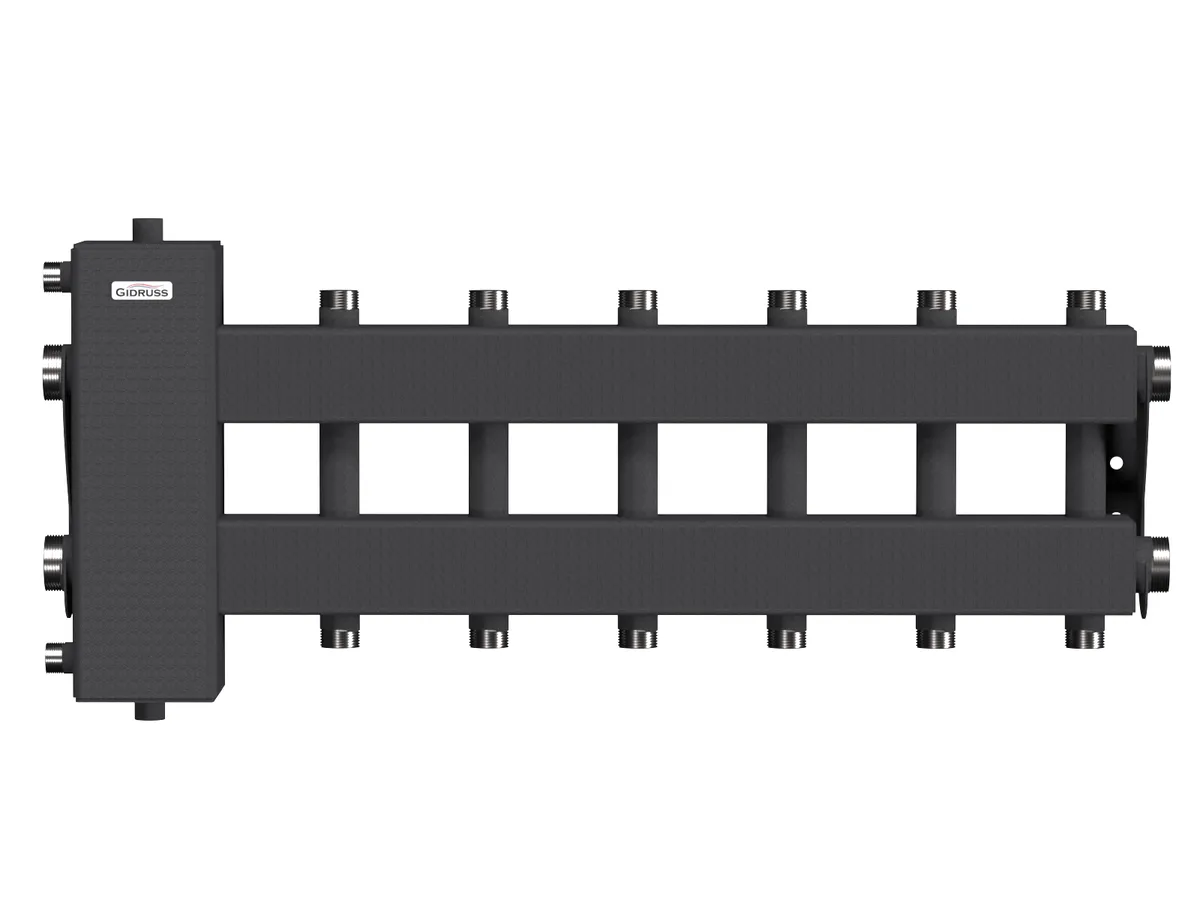

• Коллектор с гидрострелкой имеет 6 вертикальных контуров G 1″ (межосевое расстояние 125 мм), 3 из которых направлены вниз и 3 вверх + 1 боковой контур повышенной производительности G 1½″ (межосевое расстояние 160 мм).
• Подключение котла может осуществляться как справа так и слева.
• Для изменения порядка подающих линий вертикальных потребителей нужно перевернуть коллектор на 180 градусов по горизонтальной оси.
• Для более надежных систем или для объектов с повышенным с полипропиленовыми трубопроводами в целях исключения внутренней коррозии из-за проникновения молекул кислорода заказывайте BMSS-150-7DU.

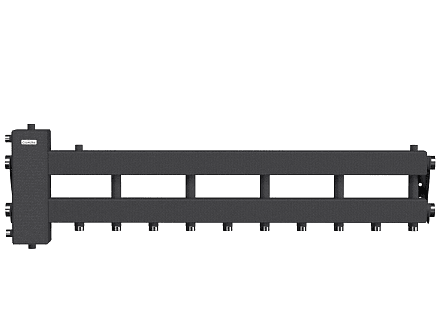

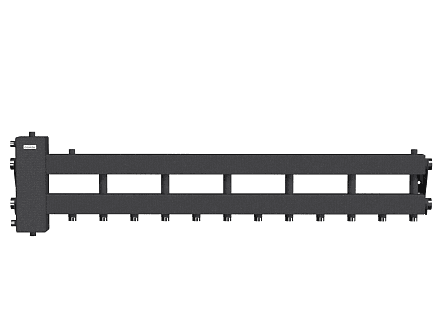

• Если необходимо 6 контуров подвести с одной стороны и один сбоку - заказывайте BM-150-7D.
• Если Вам необходимо подключить к системе несколько котлов - заказывайте следующие позиции:
  - комплект соединений FIT.KBRS-50;
  - модульный коллектор MK-150-2x25 для обвязки двух настенных котлов до 60 кВт каждый;
  - модульный коллектор MK-150-2x32 для обвязки трех настенных котлов до 75 кВт каждый;
  - модульный коллектор MK-150-4x32 для обвязки двух напольных котлов до 60 кВт каждый.
