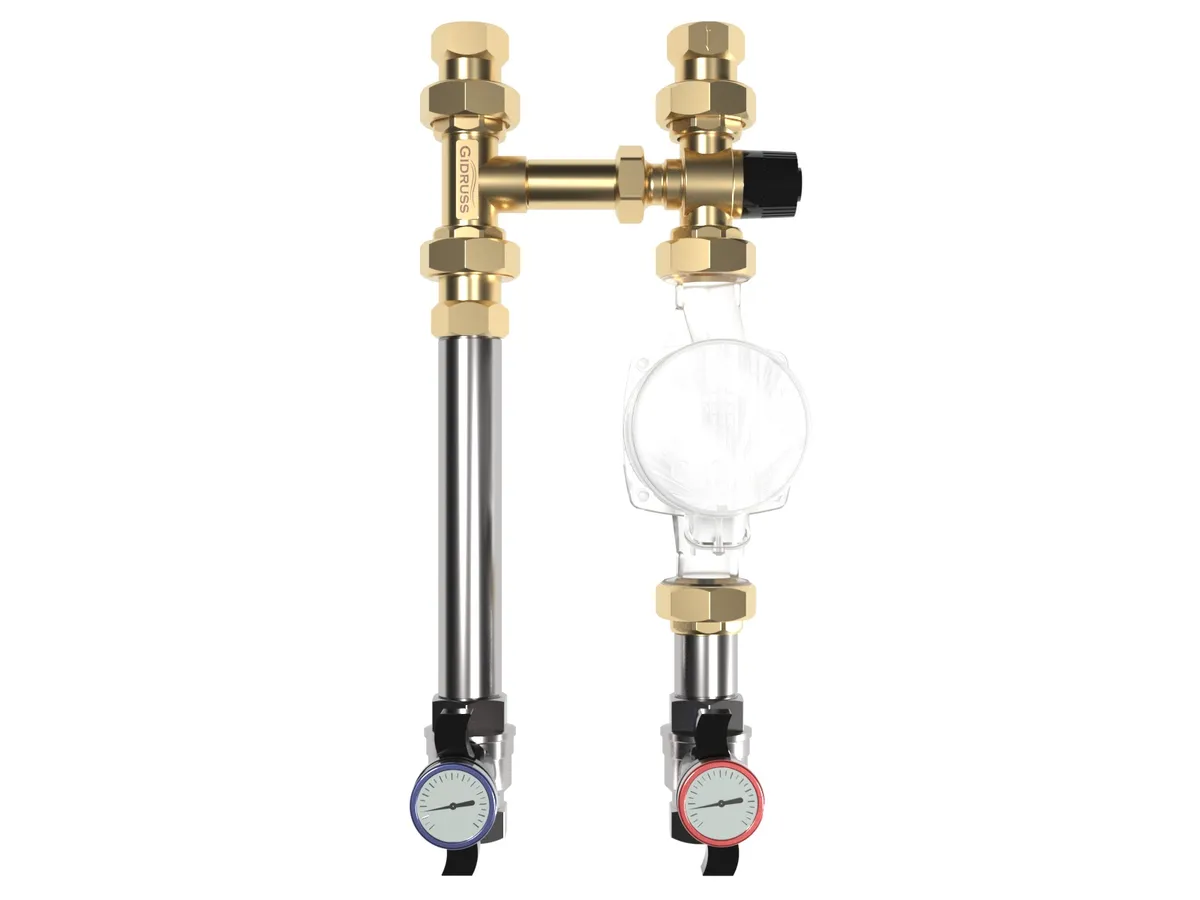

NGSS-25CTS
нержавеющая, 1″, термостатический смеситель KVs 2.5, 35-60°С, краны Giacomini с термометрами, для радиаторов и УШПАртикул:NG 25A20 22
Основные характеристики
Материал исполнения:Нержавеющая сталь AISI 304
Количество контуров:
1
Магистральное присоединение:G 1″ (НР)
Мощность максимальная, кВт:
15 (при ΔT=5°С)
Максимальная подача, м³/ч:
1.3
Предназначена для подключения к котловому коллектору потребителя с регулируемой вручную температурой 35-60°С, это может быть радиаторная система либо теплый пол глубокого заложения с толщиной стяжки над поверхностью трубы более 80 мм, что характерно для конструкций строений с фундаментом на УШП.
① Как устроена термостатическая насосная группа?
- Термостатический смеситель п-ва Италия Stout или Uni-Fitt KVs 2.5 для регулировки температуры вручную
- Обратный клапан c фторопластовым седлом, установленный до смесителя, обеспечит 100% исключение паразитного потока теплоносителя в случае автоматического выключения контура автоматикой
- Отсечные краны обеспечат отсечение контура от системы для проведения ремонтных работ в котельной
- Термометры обеспечивают визуальный контроль работы контура.
② Как подключить термостатическую насосную группу?
Насосная группа NGSS-25CTS совместима со следующим оборудованием гидравлической обвязки котельной:
- Линейки балансировочных коллекторов c гидрострелками: BM/BMSS-60/100/150
- Линейки модульных коллекторов: MK-60/100/150/250
- Прочие модели коллекторов G 1″ с осевым расстоянием 125 мм
③ Когда не следует применять термостатическую насосную группу NGSS-25CTS (35-60°)?
- Если у Вас нет проекта теплых полов, а нужно подогревать площадь свыше 100 м², кстати можно заказать проект теплых полов в GIDRUSS .
- Если нет необходимости регулировать температуру (например для радиаторов с погодо-зависимой регулировкой T° котла) - заказывайте NGSS-25 .
- Если чистовое покрытие пола чувствительно к температуре, а толщина стяжки над трубой менее 70 мм - заказывайте NGSS-25CTS (20-43°С, KVs 2.5) .
- Если лень ходить в котельную для регулировки температуры и требуется автоматическое регулирование закажите NGSS-25C
Материал исполнения:
Нержавеющая сталь AISI 304
Количество контуров:
1
Максимальная подача, м³/ч:
1.3
Мощность максимальная, кВт:
15 (при ΔT=5°С)
Максимальная отапливаемая площадь, м²:
150 (для теплых полов)
Магистральное присоединение:
G 1″ (НР)
Подключения потребителей:
G 1″ (НР)
ТХ: KVs, м³/ч:
3.4
Межосевое расстояние, мм:
125
Нержавеющая сталь 08Х18Н10 (AISI 304) это срок службы более 50 лет + 12 лет гарантии!
Сталь 08Х18Н10 (AISI 304) это качественная аустенитная нержавеющая сталь которая является кислотостойкой и выдерживает до 900°С, а в системе отопления прослужит более 50 лет!
Отличить качественную нержавейку AISI 304 от дешевых аналогов, подверженных коррозии AISI 430 ("ферритка"), AISI 201 (Eco), прикладывать магнит следует на плоские части корпуса, т.к. на сварочных швах и изгибах наблюдаются магнитные аномалии.
Подробнее
Обратный клапан до смесителя существенно снижает сопротивление контура
- существенно снижает сопротивление на "большом круге" (контур циркуляции после смесителя), что обеспечивает большую площадь отапливаемых полов
- перекрывает поток теплоносителя при выключенном насосе, что на 100% исключает паразитный поток по неработающему контуру
Подробнее
Ремонтный участок с накидными гайками повышает удобство обслуживания
Ремонтный участок в насосных группах обеспечивает:
- возможность полного слива теплоносителя для замены теплоносителя, консервации объекта и прочих сервисных задач;
- возможность осуществить промывку контура без дополнительных временных врезок в систему отопления.
Подробнее
