Главная Готовые объектыОтопление частного дома на 3 контура

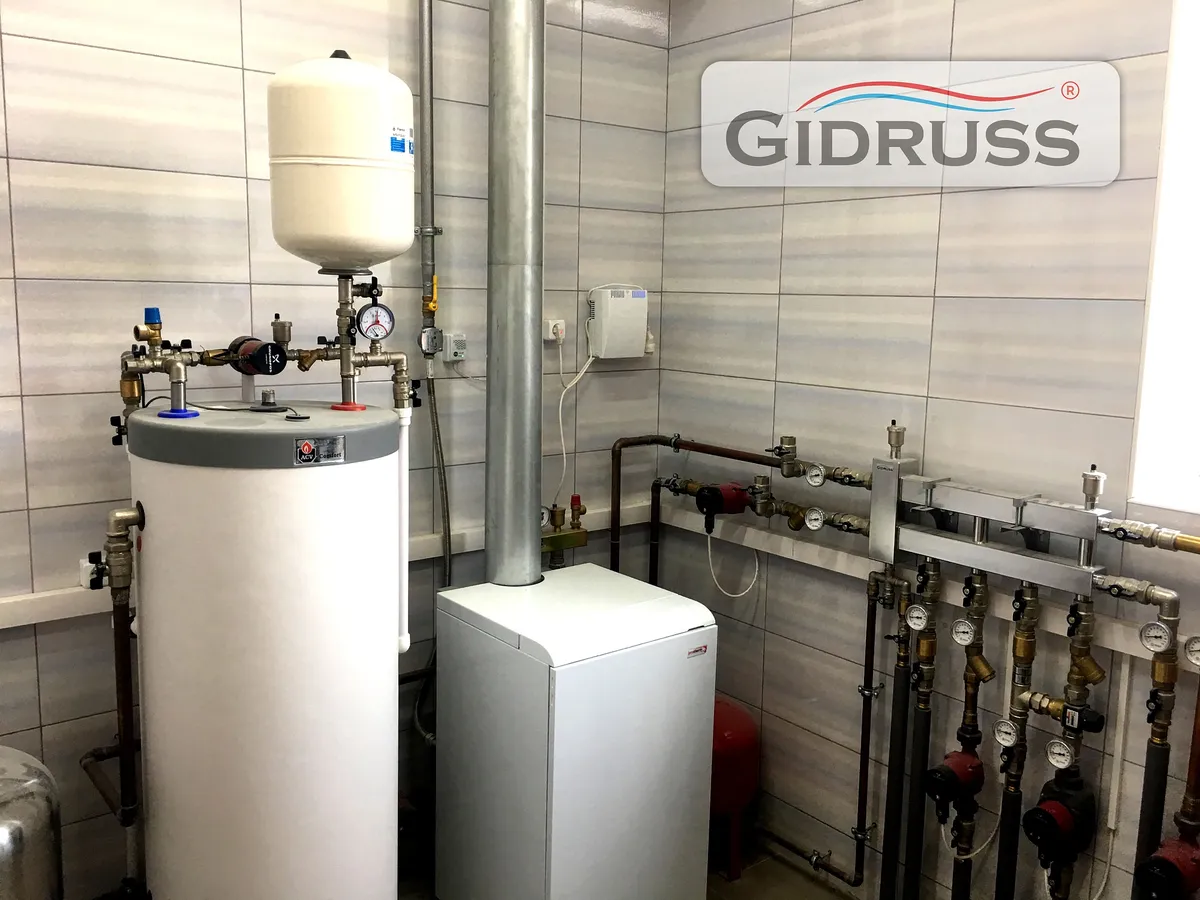

Отопление частного дома на 3 контураКоллектор с гидрострелкой на 3 контура в котельной частного дома
Отопление частного дома на 3 контура

Отопление частного дома на 3 контура

О объекте

Город:
Москва
Регион расположения:
Россия, Москва
Материал:
Нержавеющая сталь AISI 304
Тип объекта:
Частный дом
Стадия:
Объект сдан!
Объект сдан:
31.12.2021

Краткое описание

Узнайте: ① Как сэкономить на газу и электричестве и обеспечить комфорт в котельной без её перегрева? ② Как получить компоновку подобной котельной в Вашем помещении ? ③ Как еще можно использовать полезное пространство котельной ?
Установлено оборудование
Описание

Пример профессионально смонтированного отопления частного дома на 3 контура на базе напольного газового котла Protherm с бойлером косвенного нагрева на 200 л.

Самая распространенная схема организации 3 контуров, это:

  1. Теплые полы на первом этаже с ручной регулировкой температуры теплоносителя до 43-х градусов.

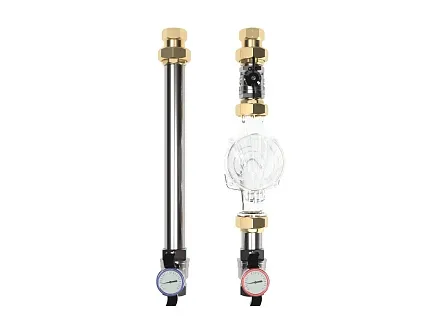

  2. Радиаторы на первом этаже от прямого контура, работающие в температурном режиме котла.

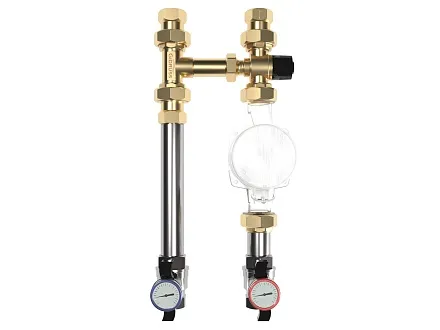

  3. Радиаторы второго этажа с возможностью отдельной регулировки температуры теплоносителя до 60 градусов.

① Как сэкономить на газу и электричестве и обеспечить комфорт в котельной без её перегрева?

Сэкономить на газу в данной котельной можно дополнительно утеплив трубопроводы и коллектор. Заказчик в данном случае не стал использовать штатную теплоизоляцию из эстетических соображений, так как для него зеркальная полировка коллектора постоянных теплопотерь в 150-200 ватт.


② Как получить компоновку подобной котельной в Вашем помещении ?

Воспользуйтесь бесплатным сервисом предварительной компоновки с последующим детальным поэтапным проектированием, отправив заявку одним из способов:


③ Как еще можно использовать полезное пространство котельной ?

  • Организовать систему хранения к котельной
  • Установить в котельную раковину
  • Установить в котельной стиральную машину, сушилку и гладильную доску

Все это мы можем учесть при проектировании котельной!

Преимущества продукции Гидрусс
Комбинированная полировка нержавеющей стали от GIDRUSS
Эксклюзивная комбинированная полировка нержавеющей стали
  • Матовый корпус позволяет снизить вероятность появления царапин в процессе монтажа и жирных следов.
  • Резьбы и торцы с зеркальной поверхностью дополняют серебряным блеском.
Подробнее
Гарантия на изделия Гидрусс из нержавеющей стали 12 лет!
Нержавеющая сталь 08Х18Н10 (AISI 304) это срок службы более 50 лет + 12 лет гарантии!
Сталь 08Х18Н10 (AISI 304) это качественная аустенитная нержавеющая сталь которая является кислотостойкой и выдерживает до 900°С, а в системе отопления прослужит более 50 лет! Отличить качественную нержавейку AISI 304 от дешевых аналогов, подверженных коррозии AISI 430 ("ферритка"), AISI 201 (Eco), прикладывать магнит следует на плоские части корпуса, т.к. на сварочных швах и изгибах наблюдаются магнитные аномалии.
Подробнее
Встроенный нержавеющий сепаратор повышает эффективность дегазации и дешламации теплоносителя
  • Встроенный нержавеющий сепаратор продлевает срок службы дорогих элементов системы (котлов, насосов, отопительных приборов) за счет эффективной очистки теплоносителя от воздуха от шлама.
  • Сепаратор из нержавейки никогда не "зарастет"!
  • Конструкция сепаратора GIDRUSS исключит проброс теплоносителя в выключенные контуры, что свойственно пустотелым конструкциям дешевых конкурентов.
Подробнее
Энергоэффективная EPP-теплоизоляция
Энергоэффективная ЕРР-термоизоляция сэкономит до 2% энергоресурсов
  • Снижение расхода энергоресурсов так как при ее отсутствии перегретый от гидрообвязки воздух в котельной улетает через вентиляцию или дымоход.
  • Поддержание в котельной комфортной температуры для обслуживания системы.
  • Если у Вас деревянный дом имейте ввиду, что локальный перегрев участка стены за гидрообвязкой без теплоизоляции может привести к растрескиванию древесины и неравномерной усадке, чего точно небудет с GIDRUSS.
Подробнее
Размечать котельную намного удобней с соосными изделиями Гидрусс!
Соосная компоновка изделий упростит разметку и ускорит монтаж!
  • Удобный процесс разметки с помощью лазера!
  • Быстрый монтаж!
  • Экономия пространства котельной!
Подробнее
Преимущества GIDRUSS: Куда ставить термодатчик котла или каскада?
Универсальное подключение термодатчика для автоматики
Для большинства современных многоконтурных отопительных котлов с широким диапазоном модуляцией горелки и насоса требуется расположение температурного датчика в потоке магистральной подающей линии сразу после гидрострелки.
Для этого на корпусе подающего коллектора расположено подключение Rp ½″ для ввинчивания латунной гильзы куда и погружается термо-датчик, при этом низковольтный провод выходит наверх, что намного надежней и безопасней любого бокового подключения.
Подробнее
Котловое подключение G 1″ снизит затраты на фитинги и запорную арматуру!
Подключение G 1″ позволяет сэкономить существенную сумму на обвязке котлового контура . У конкурентов обычно используется подключение "с запасом" - G 1¼″ и теперь если пересчитать все элементы обвязки (краны, фитинги, обратные клапаны, труба).
Подробнее
Вопросы и ответы
Можно ли устанавливать гидрострелку GR горизонтально?

Теоретически это возможно: функция гидравлического разделения сохранится в любом положении. Однако в этом случае перестанут работать системы воздухоотведения и дешламации. Кроме того, возникают риски непредсказуемых термогидравлических эффектов из-за нарушения температурного расслоения теплоносителя.

☝Рекомендация производителя

Не рискуйте и устанавливайте гидрострелку строго вертикально, ну а если у Вас что-то не помещается в котельную - отправьте нам запрос на бесплатную компоновку котельной и проектировщики Gidruss помогут Вам!

Перейти на вопрос
Как соединять резьбовую гидрострелку с коллектором (GR + MK + BM)?
В целях исключения появления внутренних напряжений конструкции после монтажа, повышения удобства обслуживания оборудования, обеспечивая возможность демонтажа без разведения трубопроводов, а так же сохранения гарантии на изделия:с магистралью от G ¾″ до G 2″ в любой последовательности необходимо производить с помощью разъемных соединений с плоскими прокладкам.

⚠ Перед установкой ознакомьтесь с условиями по монтажу и эксплуатации оборудования GIDRUSS .

Какие фитинги нужны для соединения коллектора с гидрострелкой?

Ниже приведены позиции для заказа для разных серий коллекторов в зависимости от магистрального сечения (кол-во указано для одного соединения):

Как производить монтаж разъемных соединений?

  1. Прикрутите пары разъемных частей американок к боковым штуцерам соединяемых изделий до их монтажа на стену таким образом, чтобы уплотняемые поверхности, к которым будет прижиматься прокладка, были на равном расстоянии от корпуса.
  2. Установить изделия GR, MK на кронштейны K.UMS и проверьте с помощью уровня прижав его к плоскостям двух разъемных соединений, установленном на каждом изделии - они должны быть в одной вертикальной плоскости!
  3. Установите прокладку и равномерно затяните накидные гайки прикладывая усилие по очереди, по аналогии с процессом затяжки гаек при установке колес на автомобиль.
Перейти на вопрос
Можно ли разворачивать исполнения BM..-..-..D контурами вверх?
Да, конечно! Только имейте ввиду, что порядок подающей и обратной линии изменится так:

☝ Узнайте: Как правильно выбирать балансировочный коллектор с гидрострелкой!

Сэкономьте свое время и отправьте 📑 запрос на бесплатный подбор основного оборудования котельной.

Перейти на вопрос
