Данная схема применяется для понимания работы заводских насосных групп или самостоятельной сборки при обвязке потребителей с автоматической или ручной (пропорциональной см. описание узла E) регулировкой температуры. По сравнению со схемой, где обратный клапан стоит за смесителем она обладает большим KVs (не путать с KVs смесителя), что позволит при одном и том же насосе отопить большую площадь теплых полов.

Если Вам нужно регулировать температуру вручную - изучайте схему насосной группы с термостатическим клапаном.

Если Вам не нужна регулировка температуры - изучайте схему прямой насосной группы.

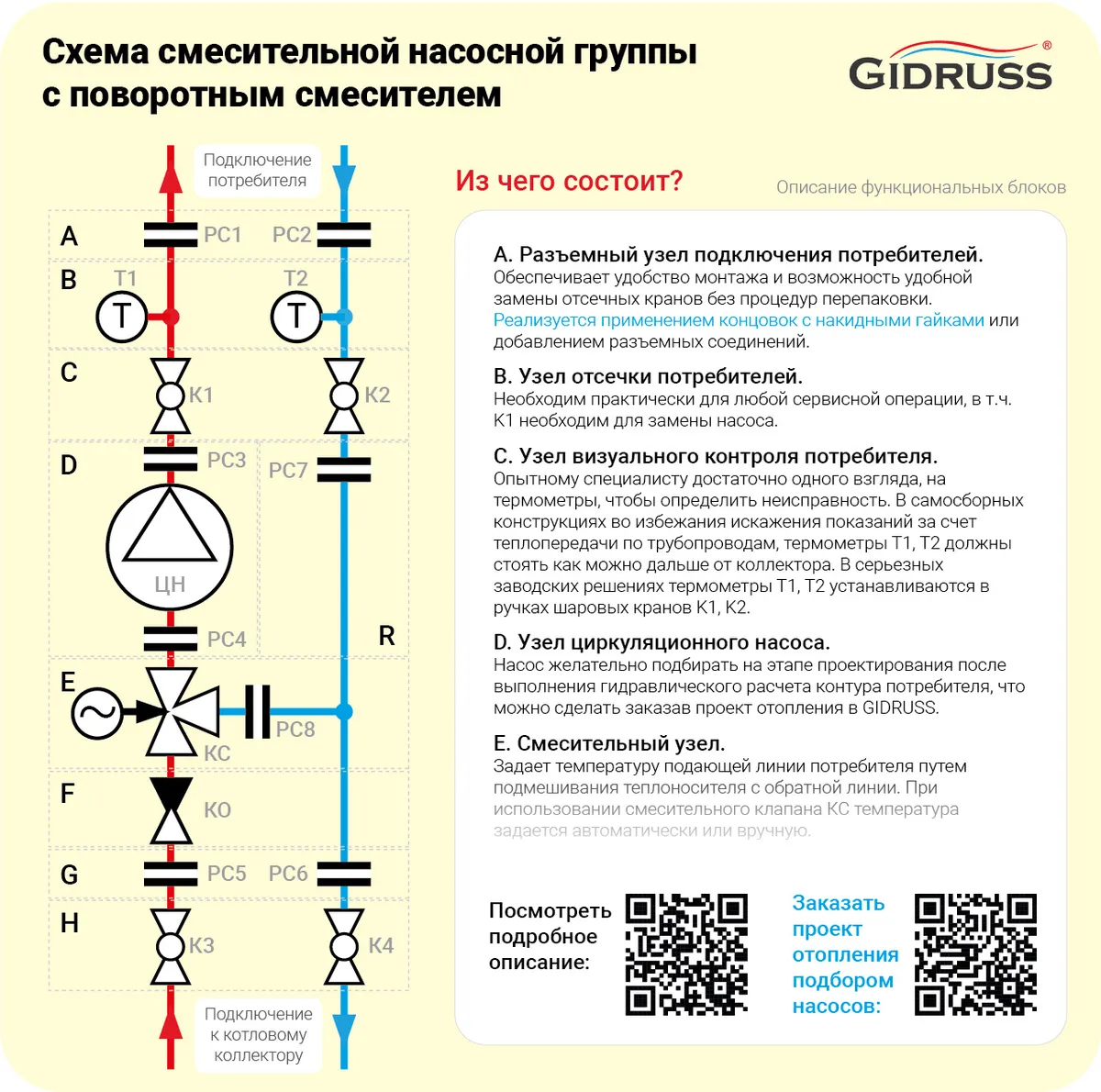

Из чего состоит и как работает термостатическая насосная группа:

• A. Разъемный узел подключения потребителей.
  Обеспечивает удобство монтажа и возможность удобной замены отсечных кранов без процедур перепаковки. Реализуется применением концовок с накидными гайками или добавлением разъемных соединений.
• B. Узел отсечки потребителей.
  Необходим практически для любой сервисной операции, в т.ч. K1 необходим для замены насоса.
• C. Узел визуального контроля потребителя.
  Опытному специалисту достаточно одного взгляда, на термометры, чтобы определить неисправность. В самосборных конструкциях во избежания искажения показаний за счет теплопередачи по трубопроводам, термометры T1, T2 должны стоять как можно дальше от коллектора. В серьезных заводских решениях термометры T1, T2 устанавливаются в ручках шаровых кранов K1, K2.
• D.Узел циркуляционного насоса.
  Насос желательно подбирать на этапе проектирования после выполнения гидравлического расчета контура потребителя, что можно сделать заказав проект отопления в GIDRUSS.
• E. Смесительный узел.
  Задает температуру подающей линии потребителя путем подмешивания теплоносителя с обратной линии. При использовании поворотного смесительного клапана KС температура задается автоматически или вручную (снижает температуру котла на установленный процент смешивания, что позволяет использовать температурную кривую котла).
• F. Узел обратного клапана.
  Блокирует паразитное течение теплоносителя при выключении циркуляционного насоса. Расположение обратного клапана после смесителя, как это сделано у большинства производителей не гарантирует 100% блокировку в случаях фиксации смесителя в определенном положении.
• G. Разъемный узел подключения потребителей.
  Необходим для процесса монтажа и некоторых операций промывки системы.
• H. Узел отсечения от системы отопления.
  Большинство производителей не использует данный узел из-за ограниченности пространства в котельных частных домов. Конструкция насосных групп Gidruss размеров от DN20 до DN32 позволяет добавить данный узел путем предварительной установки на коллектора шаровых кранов НР-ВР на коллектор, а в размере начиная с DN40 краны входят комплект поставки насосных групп для промышленного сегмента.

Сервисный функционал узла:

1. Визуальная диагностика работы системы:
   - если температура Т1, Т2 одинаковая - скорее всего вышел из строя циркуляционный насос ЦН;
   - если температура разница температур Т1, Т2 ниже планируемой (при плановой уличной температуре) - необходимо уменьшить подачу теплоносителя;
   - если температура разница температур Т1, Т2 выше планируемой, но в доме холодно вероятно засорение приборов отопления.

2. Замена циркуляционного насоса ЦН
   - закрываем краны К1, К3;
   - если блока H нет, то можно перекрыть тракт поворотом смесителя КС, предварительно сняв сервопривод иначе придется останавливать всю систему;
   - с помощью разъемных соединений РС1, РС3 меняем насос;
   - открываем краны и при необходимости подпитываем систему и выпускаем воздушные пробки;
3. Замена смесителя КС и обратного клапана КО производится после перекрытия кранов К1, К2, К3, К4 с помощью разъемных соединений РС4, РС5, РС8. Если блока H нет, то придется останавливать всю систему.

Применение схемы производителями смесительных насосных групп

❌ Не Gidruss

Большинство производителей использует схему с функциональными блоками B-C-D-E-G-R, со следующими особенностями:

• функциональные блоки B,C реализованы в виде шарового крана со встроенным термометром, замена которого обойдется не дешево с ожиданием поставки комплектующих из-за границы;
• если в решении сторонних производителей имеются коллекторы с интегрированными накидными гайками, то функциональный блок H для них недоступен.

✅ Gidruss!

В смесительных насосных группах Gidruss используется схема с функциональными блоками B-C-D-E-F-G-R, что дает ряд приемуществ:

• обратный клапан расположен на малом контуре, где подача меньше в 6-8 раз, что даёт существенное снижение сопротивление контура и как следствие появляется возможность снизить затраты электроэнергии на циркуляцию теплоносителя в контуре теплых полов или при прочих равных увеличить площадь теплого пола на 10-20%;
• для реализации функционала модуля H достаточно установить на коллектор 2 шаровых крана НР-ВР соответствующего размера;
• функциональные блоки B,C реализованы в виде ремонтопригодной сборки шарового крана с термометром с доступными комплектующими.
