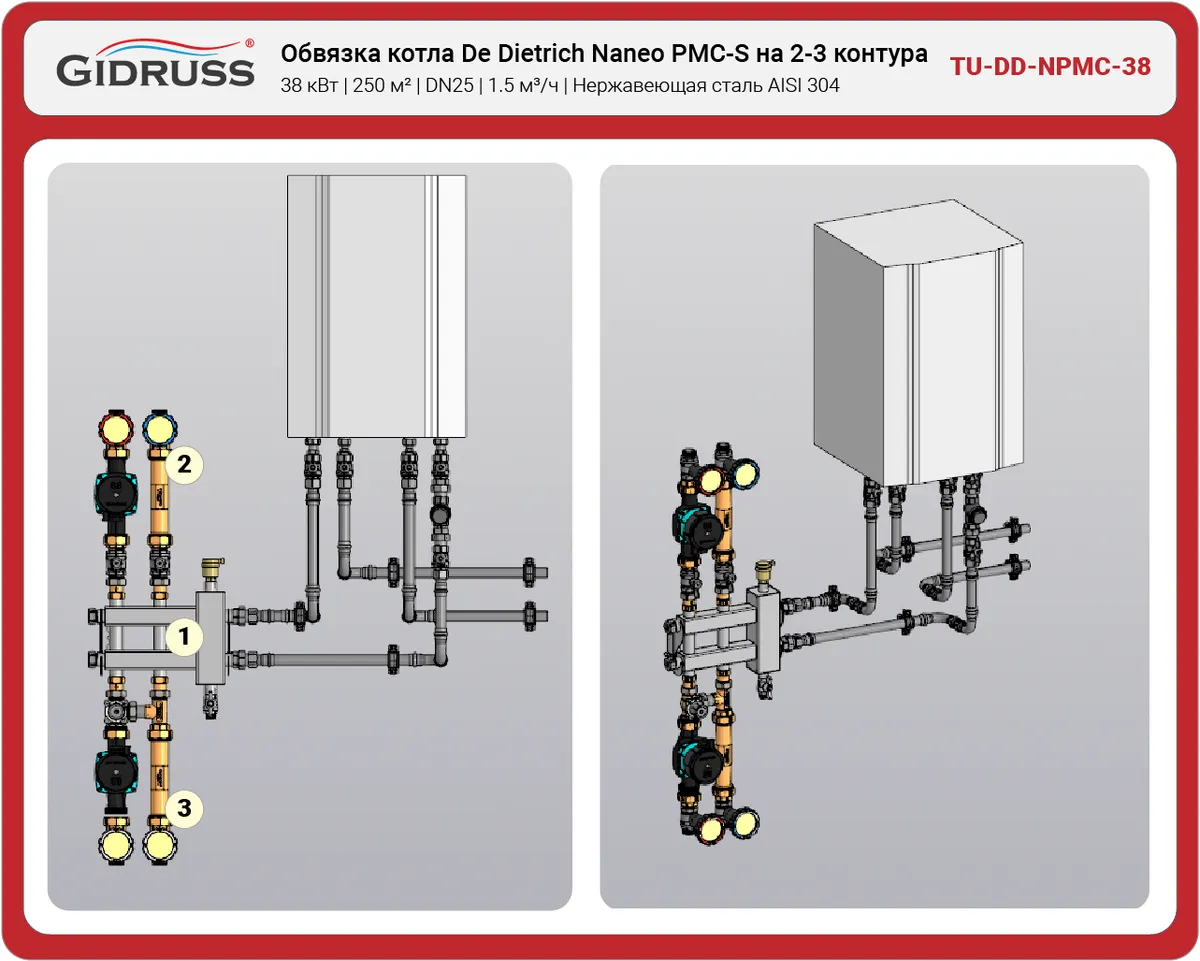

Обвязка котла De Dietrich Naneo PMC-S с коллектором на 2-3 контура

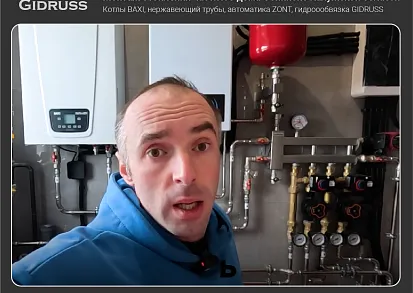

Монтаж отопления частного дома в Обнинске Калужской области

31.03.2026

Розанов Александр (Термопоинт)

Кольцевой коллектор в таунхаусе

05.03.2026

Тепло Вода - Владимир Сухоруков

Поставщик:

Тепло Вода - Владимир Сухоруков

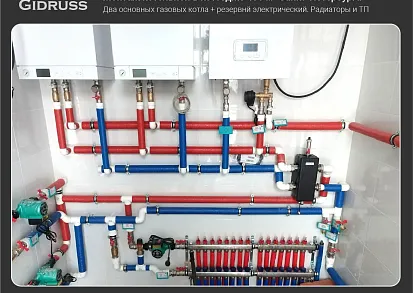

Монтаж котельной коттеджа 400 м² СПб

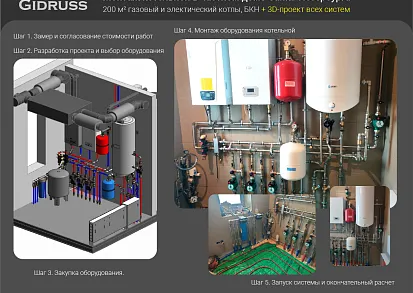

Монтаж котельной частного дома 200 м² в Санкт-Петербурге

Александр Мурин из СПб

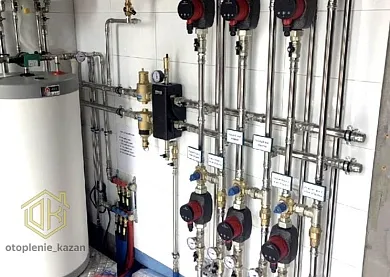

Монтаж отопления в частном доме г.Казань

Александр Мурин из СПб

Монтаж котельной в Твери без гидрострелки

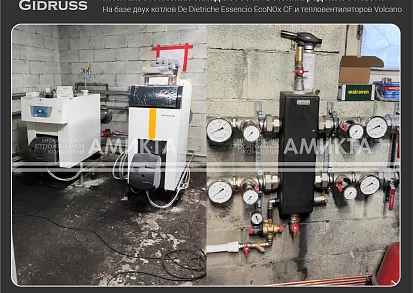

Пример монтажа отопления склада в Ленинградской области п. им. Свердлова 1000 м²

АМИКТА - инженерно-строительная компания

Пример монтажа отопления муниципального объекта Ленинградской области в г. Кингисепп

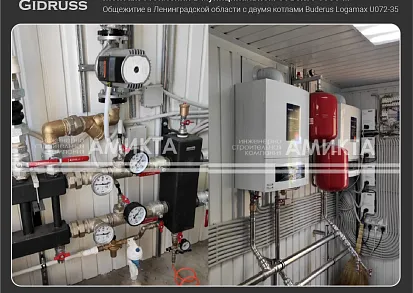

Пример монтажа отопления муниципального объекта в Ленинградской области

АМИКТА - инженерно-строительная компания

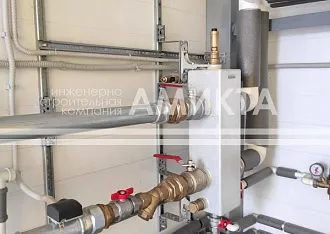

Образцовый монтаж отопления склада в Ленинградской области с котлами BAXI Duo tec MP

АМИКТА - инженерно-строительная компания

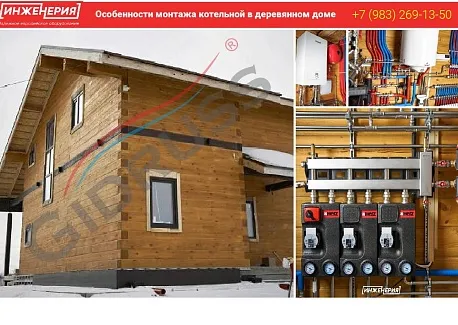

Монтаж электрокотла в частном доме Красноярск

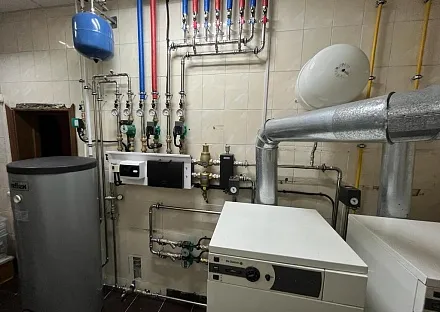

Ремонт отопления в частном доме Челябинска

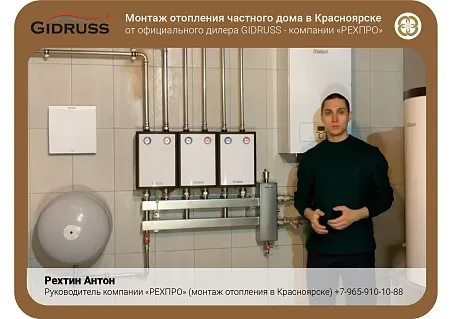

Монтаж отопления в частном доме г.Красноярск

ООО "РЕХПРО" (REHPRO)

Проектировщик:

ООО "РЕХПРО" (REHPRO)

Поставщик:

ООО "РЕХПРО" (REHPRO)

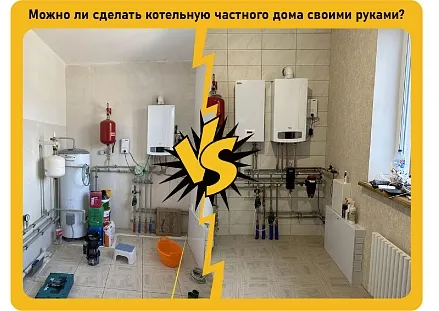

Котельная частного дома своими руками

14.02.2021

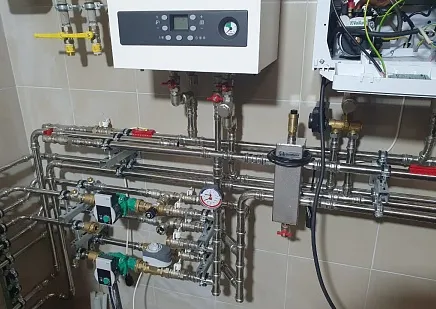

Установка отопления частного дома, бани и гаража в Кирове

25.10.2024

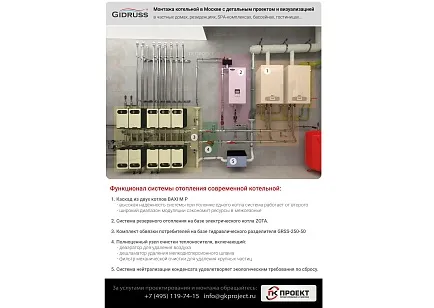

Монтаж котельной в Москве с проектом

Проектировщик:

ГК ПРОЕКТ

Поставщик:

Лунда - Москва - Очаково

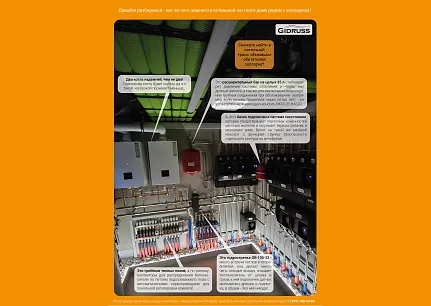

Монтаж отопления частного дома с гаражом в Калининграде

15.09.2025

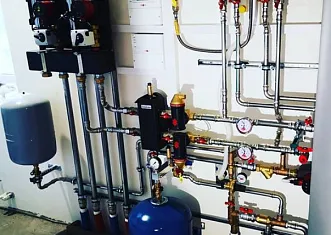

Гидрострелка для отопления в теплоизоляции с импортными насосными группами

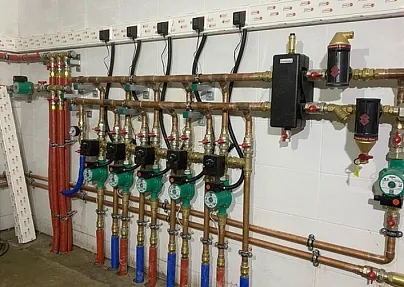

Гидрострелка для отопления в котельной частного дома

25.03.2022

Схема отопления частного дома с газовым и электрическим котлом

25.03.2022

Примеры применения в схемах

Анонс схемы отопления частного дома с газовым и электрическим котлом

Анонс схемы обвязки 2 настенных газовых котлов каскадом до 600 кВт

Схема обвязки 2 настенных газовых котлов каскадом до 600 кВт

Анонс простой схемы отопления радиаторами и теплым полом

Простая схема отопления радиаторами и теплым полом с двухконтурным газовым или электрическим котлом

Схема отопления с настенным котлом и гидрострелкой

Схема отопления для напольного газового котла с гидрострелкой GR(SS)-100 G 1¼" (модернизация)

Самая бюджетная схема отопления на 2 контура на базе TGR(SS)

Простая схема отопления на 3 контура на базе TGR(SS)

3D-визуализация типового решения схемы отопления частного дома с настенным газовым котлом

Cхема отопления частного дома настенным газовым котлом

Схема отопления в 3D с напольным газовым котлом и резервным электрическим

Схема отопления с напольным газовым котлом и резервным электрическим

3D-визуализация системы отопления с буферной емкостью

Отопление с буферной емкостью - схема с твердотопливным и электрическим котлом

Отопление в деревянном доме

Каскадная котельная - Система отопления с настенными газовыми котлами объединенными в каскад

Каскадные котельные - схема систем отопления и типовые решения

Система отопления без радиаторов (только теплыми полами)!

Схема пеллетного котла BIODOM 27С5 для отопления дома радиторами и теплым полом с бойлером

Схема отопления с пеллетным котлом (радиторы + теплый пол + бойлер)

3D визуализация котельной в подвале или цоколе с напольным газовым котлом BAXI SLIM и резервным электрическим

Котельная в подвале или цоколе с газовым котлом BAXI и резервным электрическим

Схема отопления для настенного котла с горизонтальной обвязкой

Схема отопления частного дома до 300 м² на 2 контура + бойлер ГВС

Схема отопления частного дома до 300 м² на 3 контура + бойлер ГВС

Отопление угольным котлом и резервным электрическим

Два твердотопливных котла в системе отопления с резервным электрическим

Совместимые узлы

Анонс схемы подключения гидрострелки к бытовому котлу H-HS-03

H-HS-03 Схема подключения гидрострелки к бытовому котлу

H-PG-M1 - Схема подключения циркуляционного насоса теплых полов

Анонс схемы смесительной насосной группы TU-NG-01

H-PG-M2 - Схема смесительной насосной группы

Описание

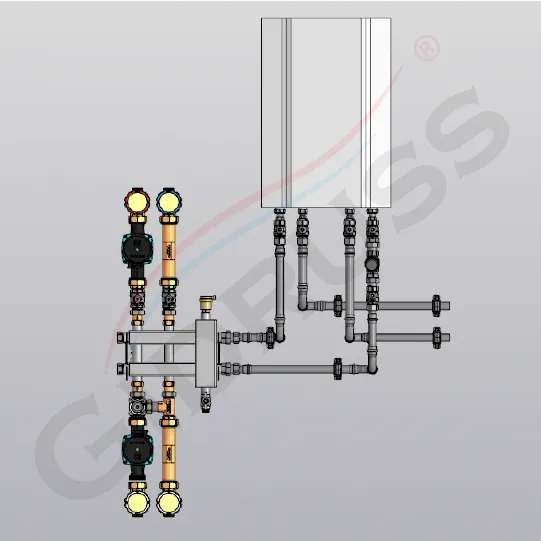

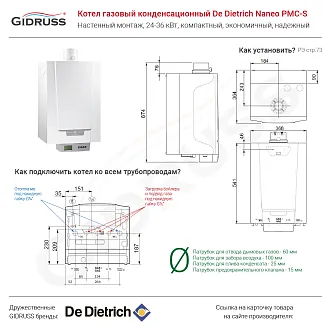

Заводской узел TU-DD-NPMC-38 используется в автономных котельных и предназначен подключения котла De Dietriche Naneo PMC-S (Де Дитриш Нанео) к системе отопления на 2-3 контура.

🎚 Преимущества

Возможность подключения 3-го контура, либо расширения системы до 5 контуров с помощью замены коллектора на: BMSS-60-5DU.EPP (конф. 2+2+1).
Возможность регулировать положение котла и коллектора по горизонтали и вертикали.

🎚 Особенности конфигурации комплекта

Выберите модели и количество насосных групп в зависимости от типа потребителей тепла.
Выберите необходимые консоли для крепления расширительных баков для отопления и ГВС.
Если Вам не принципиально снижение гарантии с 12 до 7 лет, а срок службы с 50 до 20 лет можно немного сэкономить, заменив коллектор на стальной аналог: BM-60-3DU-EPP.

* Заявленная максимальная мощность узла указана исходя их паспортных данных котла:
Руководство по монтажу и эксплуатации 7720291 - v.02 - 13082021 стр. 75 на сайте производителя.

Преимущества продукции Gidruss

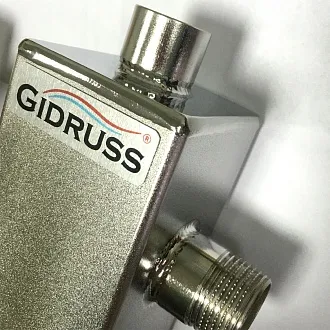

Комбинированная полировка нержавеющей стали от GIDRUSS

Эксклюзивная комбинированная полировка нержавеющей стали

Матовый корпус позволяет снизить вероятность появления царапин в процессе монтажа и жирных следов.
Резьбы и торцы с зеркальной поверхностью дополняют серебряным блеском.

Гарантия на изделия Гидрусс из нержавеющей стали 12 лет!

Нержавеющая сталь 08Х18Н10 (AISI 304) это срок службы более 50 лет + 12 лет гарантии!

Сталь 08Х18Н10 (AISI 304) это качественная аустенитная нержавеющая сталь которая является кислотостойкой и выдерживает до 900°С, а в системе отопления прослужит более 50 лет! Отличить качественную нержавейку AISI 304 от дешевых аналогов, подверженных коррозии AISI 430 ("ферритка"), AISI 201 (Eco), прикладывать магнит следует на плоские части корпуса, т.к. на сварочных швах и изгибах наблюдаются магнитные аномалии.

Встроенный нержавеющий сепаратор повышает эффективность дегазации и дешламации теплоносителя

Встроенный нержавеющий сепаратор продлевает срок службы дорогих элементов системы (котлов, насосов, отопительных приборов) за счет эффективной очистки теплоносителя от воздуха от шлама.
Сепаратор из нержавейки никогда не "зарастет"!
Конструкция сепаратора GIDRUSS исключит проброс теплоносителя в выключенные контуры, что свойственно пустотелым конструкциям дешевых конкурентов.

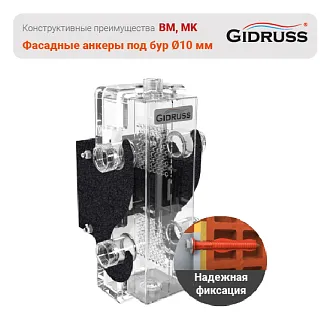

Монтажная система с регулировкой 4-х параметров K.UMS (4D-кронштейны)
