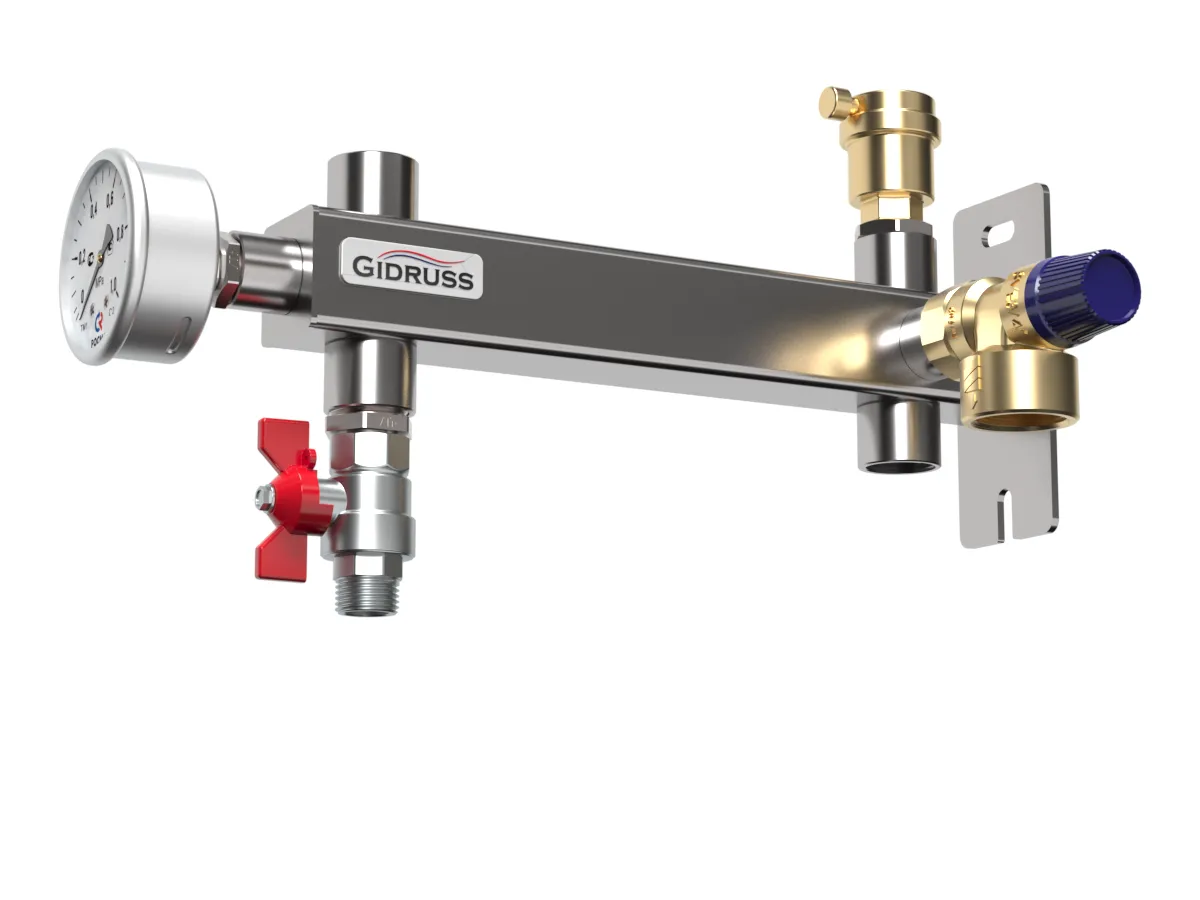

Группа безопасности BKSS-35-20-6W предназначена для защиты бойлера объемом 300 - 400 л и надежного настенного крепления расширительного бака в системе ГВС на объектах с повышенным расходом горячей воды. В связи с различными требованиями на герметизирующие материалы, группа поставляется в разобранном виде.

Особенностью данной модели является немецкий предохранительный клапан Watts!
Если Вам нужна комплектация подешевле, но с европейским предохранительным клапаном - заказывайте модель BKSS-35-20-6 .

Бак крепится через штуцер Rp ¾″ в любом положении сверху или снизу.Осевой манометр можно установить на фасадном подключении Rp ½″.Предохранительный клапан устанавливается в боковое подключение G ¾″ с удобным направлением сброса аварийного потока вниз.

Если Вы хотите самостоятельно скомплектовать консоль предохранительным клапаном, воздухоотводчиком, и предохранительным клапаном - закажите пустую консоль: BKSS-35.BASIS .

✅ Преимущества группы безопасности бойлера от Gidruss

1. Идеально подходит для защиты дорогих бойлеров 300 - 400 л за счет применения предохранительного клапана сечением сброса 3/4″!
2. Обеспечивает полное снятие нагрузок с трубопроводных соединений при обслуживании и замене бака, который при заполнении водой может вызвать разгерметизацию системы и серьезное затопление.
3. Увеличенный вылет позволяет установить любые расширительные баки объемом до 35 л как сверху, так и снизу, а если стена достаточно крепкая, то можно установить сразу 2 бака и получить 70 л (но это уже отдельная история, которую можно реализовать, заказав детальную компоновку котельной ).
4. Симметричность вертикальных подключений дает возможность установить предохранительный клапан с любой стороны!

₽ Импортозамещение и подбор аналогов, групп безопасности для бойлеров

Заказывайте BKSS-35-20-6W, если Вы встречаете в проектах следующие артикулы
аналогов R555Y004, 27990, 10017890, SVS-0006-013020, VT.495.0.0, 10017885, 021-0728, SFR 3/4, 620 9062000, 10004611, 28388, 27990

⚠ Вопросы-ответы для правильного выбора группы безопасности бойлера 300 л

① Вопрос: Почему для больших (300 - 400 л) бойлеров нельзя использовать предохранительный клапан на 1/2?

Ответ:
Потому что проходного сечения клапана может быть недостаточно для залпового выброса избыточно нагретой воды, особенно в случае выхода из строй расширительного бака, что сопряжено с разрывом бойлера.

② Вопрос: Почему обычной консоли не достаточно для бойлера 300 л ?

Ответ:
Потому что для бойлера требуется расширительный бак объемом 10% от его вместимости, т.е. для 200 л обычно ставят бак 18-24 л, соответственно для 300-литрового бойлера понадобится 35-ти литровый бачок (точный объем не получится ввиду ограничения типоразмеров расширительных баков). А, теперь, если посмотреть диаметр расширительного бака на 35 л, окажется, что стандартного вылета консоли уже недостаточно, особенно если бак установлен вниз с нижней подводкой магистрали. Именно поэтому консоль BKSS-35.BASIS для группы безопасности BKSS-35 имеет увеличенный вылет.

③ Вопрос: Чем настенная группа безопасности бойлера лучше обычной, которая ставится на вводе ХВС?

Ответ в виде перечисления недостатков обычной группы безопасности:

1. Устанавливается как правило на патрубке ввода ХВС в труднодоступном месте, неудобном для обслуживания.
2. Монтаж на вводе ХВС обычно требует выдвигать бойлер на 100-150 мм от стены, что требует дополнительного места в котельной.
3. Есть вероятность пропустить выход из строя расширительного бака вызвавшего сброс предохранительного клапана, ввиду отсутствия возможности быстрого визуального контроля состояния.
4. Требует установки отдельного кронштейна для расширительного бака, функции которого в т.ч. и выполняет группа безопасности BKSS-35.
5. Требует большего кол-ва соединений, что снижает надежность системы и увеличивает время и стоимость монтажа.

④ Вопрос: Как правильно установить группу безопасности и расширительный бак для бойлера ГВС?

Ответ:

Шаг. 1. Разметка и сверление монтажных отверстий.
1.1. Разметьте на стене ось вертикального подключение магистрали.1.2. Прикрутите к консоли насухо пустой расширительный бак и воздухоотоводчик и прикиньте удобное расположение в котельной, отметив места сверления отверстий по основанию консоли.
1.3. Если у Вас возникли сложности в разметке - закажите в Gidruss бесплатную компоновку котельной или детальный проект котельной не дорого .
Шаг. 2. Установка основных элементов ГБ до монтажа консоли на стену на выбранный герметизирующий материал.
2.1. Осевой манометр Росма ТМ-310Т.00 (0-1MPa)G1/4.2,5 устанавливается на фасадное подключении G ½″ (ВР) через футорку 1/2-1/4.
2.2. Предохранительный клапан Watts 3/4 на 6 бар устанавливается в боковое подключение G ¾″ (НР) с направлением сброса аварийного потока вниз.
2.3. Воздухоотводчик устанавливается через футорку 3/4-1/2 в свободное верхнее подключение G ¾″ (ВР).
2.4. Установка разъемного соединения для возможности сервисного демонтажа консоли целиком.
2.5. Крайне не рекомендуем устанавливать на концовку с наружной резьбой с последующей запрессовкой или пайкой!
2.6. Ставить или нет отсечной кран - решать только Вам, так как с одной стороны: без него очень неудобно обслуживать систему, так как придется сливать много теплоносителя, но с другой стороны его установка это нарушение пункт 10.2.3 СП 89.13330.2012, но есть еще один компромиссный вариант для сервисников - поставить и снять ручку с крана. Если Вы все же решились установить отсечной кран, то можете выбрать его комплектацию 3/4 с полусгоном и тогда можно пропустить п.2.4.
Шаг. 3. Монтаж консоли на стену.
Шаг. 4. Установка прочих элементов обвязки:
4.1. Расширительный бак (не входит в комплект поставки) и крепится через штуцер Rp ¾″ в любом положении сверху или снизу.
4.2. Если расширительный бак установлен в верхнем положении, то в подключение напротив рекомендуем установить дренажный кран.
