Коллектор с гидрострелкой (балансировочный коллектор) применяется в системах отопления до 1200 м² для соединения одного или нескольких котлов с 10-11 потребителями в конфигурации 5+5+1.

① Почему BM-150-11DU очищает теплоноситель от воздуха и шлама лучше всех аналогов?

• Встроенный нержавеющий сепаратор в виде поперечной полноразмерной перфорированной пластины за счет завихрения потока самого воздухо-насыщенного теплоносителя из подающей линии котла, обеспечит эффективное всплытие пузырьков воздуха с последующим их отведением через верхний штуцер гидрострелки и подключенного к нему автоматического воздухоотводчика.
• За счет завихрения самого загрязненного шламом потока теплоносителя из обратной линии системы осаждает механические примеси в отстойнике гидрострелки с последующем их выведением через подключенный дренажный кран.
• Так же сепаратор препятствует пробиванию котловым насосом бокового контура реактивной струей, что часто вызывает паразитный поток отключенного автоматикой бокового контура.

② Как коллектор с гидрострелкой на 11 контуров повышает надежность всей системы?

• Конструкционная сталь 09Г2С более коррозионно-стойкая чем ст20 и ст3 и прослужит не одно десятилетие.
• Кронштейны с регулировкой 4 параметров в комплекте позволяют отрегулировать вылет трубной обвязки таким образом, чтобы он оказалось в одной плоскости, что существенно снижает кол-во соединений, экономит фитинги и трубы, а так же работу мастера.
• Боковые доп. подключения для резервного котла ¾ ″ снижают кол-во соединений, повышая надежность.

③ Как установить балансировочный коллектор на 10-11 контуров?

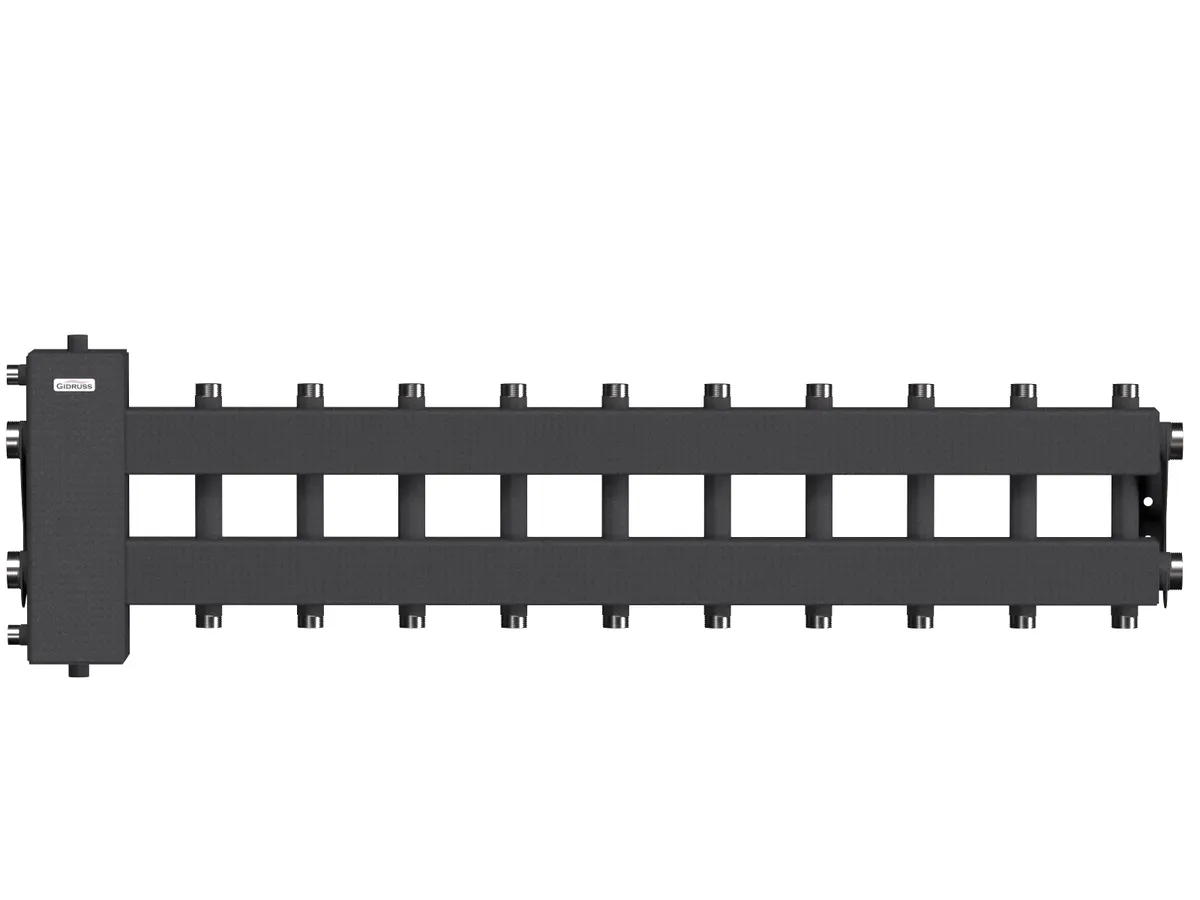

• Коллектор с гидрострелкой имеет 10 вертикальных контуров G 1″ (межосевое расстояние 125 мм), 5 из которых направлены вниз и 5 вверх + 1 боковой контур повышенной производительности G 1½″ (межосевое расстояние 160 мм).
• Подключение котла может осуществляться как справа так и слева.
• Для изменения порядка подающих линий вертикальных потребителей нужно перевернуть коллектор на 180 градусов по горизонтальной оси.
• Для более надежных систем или для объектов с повышенным с полипропиленовыми трубопроводами в целях исключения внутренней коррозии из-за проникновения молекул кислорода заказывайте BMSS-150-11DU .
• Если Вам необходимо подключить к системе несколько котлов - заказывайте следующие позиции:
  - комплект соединений FIT.KBRS-50 ;
  - модульный коллектор MK-150-2x25 для обвязки двух настенных котлов до 60 кВт каждый;
  - модульный коллектор MK-150-2x32 для обвязки трех настенных котлов до 75 кВт каждый;
  - модульный коллектор MK-150-4x32 для обвязки двух напольных котлов до 60 кВт каждый.

④ Пример подбора гидрострелки 80 КВт на 10 контуров

Чтобы подобрать гидрострелку на 10 контуров для системы отопления на 80 кВт необходимо в первую очередь определиться с магистральным подключением и оно будет зависеть от подачи в котловом контуре. Давайте определим подачу, тут возможны несколько вариантов:

4.1. Выбор гидрострелки для напольного котла 80 кВт (BAXI, Viessmann, ACV, Ferolli, Fondital, Kenatasu, Sime, и прочие) с ΔⓉ=15 °С для классических систем отопления

Прикидываем подачу с запасом 10%, т.к. для напольных котлов с чугунным теплообменником рекомендуется защита от резкого охлаждения обратки, т.е. по формуле: Ⓠ [м³/ч] = Ⓟ [КВт] / Δ Ⓣ [°С] / 1,166 получается: 80 / 15 / 1,166 + 10%= 5 м³/ч ➔ Исходя из максимальной подачи 6.5 м³/ч Вам подходит текущая модель или её нержавеющий вариант BMSS-150-11DU .

4.2. Выбор гидрострелки для напольного котла 80 кВт (BAXI, Viessmann, ACV, Ferolli, Fondital, Kenatasu, Sime, и прочие) с ΔⓉ=10 °С для систем с повышенными расходами (вентиляция, бассейн)

Прикидываем подачу с запасом 10%, т.к. для напольных котлов с чугунным теплообменником рекомендуется защита от резкого охлаждения обратки, т.е. по формуле: Ⓠ [м³/ч] = Ⓟ [КВт] / Δ Ⓣ [°С] / 1,166 получается: 80 / 10 / 1,166 + 10%= 7.5 м³/ч ➔ Необходимо выбирать отдельно гидрострелку на 2 дюйма и сборку модульных коллекторов МК-250 , соединять эти блоки следует с помощью FIT.KBRS-50 .
