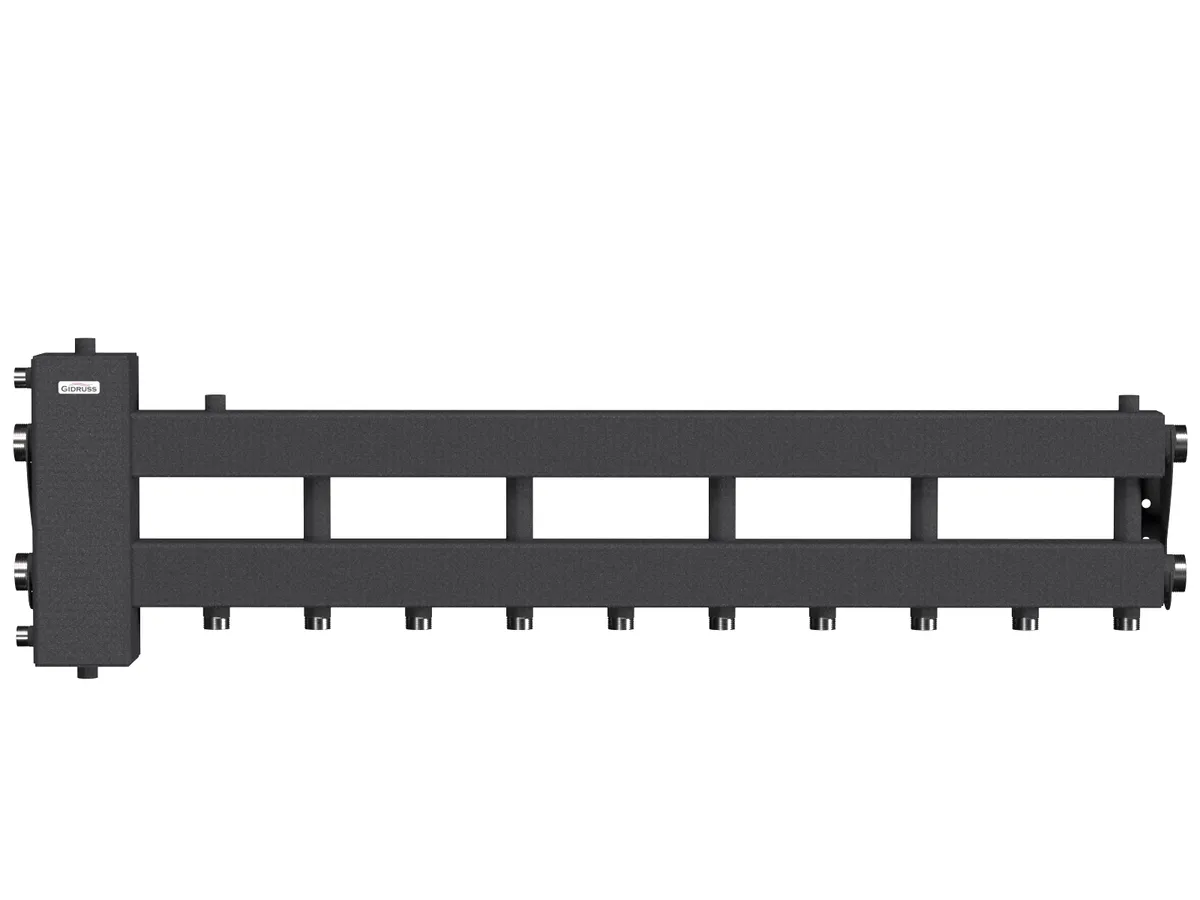

BM-150-6D
Балансировочный коллектор
до 150 кВт, подкл. котла G 1½″, 5 контуров G 1″ + 1 боковой контур G 1½″Артикул:BM 15040 24
Основные характеристики
Материал исполнения:Конструкционная сталь
Количество контуров:
6
Магистральное присоединение:G 1″ (НР)
Мощность максимальная, кВт:
150
Максимальная подача, м³/ч:
6,4
Логистические параметры
Масса брутто, кг:42
Размеры упаковки, (Д x Ш х В), мм:155 x 1650 x 480
Объем упаковки, м³:0.12276
53 900 ₽ Розничная цена
В наличии город Челябинск:
6 шт
Коллектор с гидрострелкой (балансировочный коллектор) применяется в системах отопления до 1200 м² для соединения одного или нескольких котлов с шестью потребителями в конфигурации 5+1.
① Почему BM-150-6D очищает теплоноситель от воздуха и шлама лучше всех аналогов?
- Встроенный нержавеющий сепаратор в виде поперечной полноразмерной перфорированной пластины за счет завихрения потока самого воздухо-насыщенного теплоносителя из подающей линии котла, обеспечит эффективное всплытие пузырьков воздуха с последующим их отведением через верхний штуцер гидрострелки и подключенного к нему автоматического воздухоотводчика.
- За счет завихрения самого загрязненного шламом потока теплоносителя из обратной линии системы осаждает механические примеси в отстойнике гидрострелки с последующем их выведением через подключенный дренажный кран.
- ак же сепаратор препятствует пробиванию котловым насосом бокового контура реактивной струей, что часто вызывает паразитный поток отключенного автоматикой бокового контура.
② Как коллектор с гидрострелкой на пять контуров повышает надежность всей системы?
- Конструкционная сталь 09Г2С более коррозионно-стойкая чем ст20 и ст3 и прослужит не одно десятилетие.
- Кронштейны с регулировкой 4 параметров в комплекте позволяют отрегулировать вылет трубной обвязки таким образом, чтобы он оказалось в одной плоскости, что существенно снижает кол-во соединений, экономит фитинги и трубы, а так же работу мастера.
- Боковые доп. подключения для резервного котла ¾ ″ снижают кол-во соединений, повышая надежность.
③ Как установить балансировочный коллектор на 6 контуров?
- Коллектор с гидрострелкой имеет 5 вертикальных контура G 1″ (межосевое расстояние 125 мм) и 1 боковой контур повышенной производительности G 1½″ (межосевое расстояние 160 мм).
- Подключение котла может осуществляться как справа так и слева.
- Для более надежных систем или для объектов с повышенным с полипропиленовыми трубопроводами в целях исключения внутренней коррозии из-за проникновения молекул кислорода заказывайте BMSS-150-6D .
- Если необходимо все пять контуров подвести с одной стороны - заказывайте BM-150-7D .
- Если необходимо 3 контура подвести сверху, а 3 снизу + 1 сбоку - заказывайте BM-150-7DU .
- Боковой контур повышенной производительности G 1½″ позволяет подключать мощные потребители, такие как теплообменники для подогрева бассейнов и вентиляции, а так же расширять кол-во потребителей путем транзитного присоединения любого модульного коллектора серии MK-150 .
- Если Вам необходимо подключить к системе несколько котлов - заказывайте следующие позиции:
- комплект соединений FIT.KBRS-50 ;
- модульный коллектор MK-150-2x25 для обвязки двух настенных котлов до 60 кВт каждый;
- модульный коллектор MK-150-2x32 для обвязки трех настенных котлов до 75 кВт каждый;
- модульный коллектор MK-150-4x32 для обвязки двух напольных котлов до 60 кВт каждый.
⚠ Как избежать серьезной ошибки при монтаже 6 контурной гидрострелки ?
В случае подводки потребителей снизу, во избежание снижения температуры на подающих линиях, максимально удаленных от гидрострелки контуров, настоятельно рекомендуем подключать высокотемпературные и более мощные потребители ближе к гидрострелке.
Материал исполнения:
Конструкционная сталь
Количество контуров:
6
Максимальная подача, м³/ч:
6,4
Мощность максимальная, кВт:
150
Максимальная отапливаемая площадь, м²:
1200
Магистральное присоединение:
G 1½″ (НР)
Подключения потребителей:
G 1″ (НР)
Доп. присоединение:
Rp ½″ (ВР)
Межосевое расстояние, мм:
125/160
Вылет от стены, мм:
90-120
Размеры упаковки, (Д x Ш х В), мм:
155 x 1650 x 480
Объем упаковки, м³:
0.12276
Длина, мм:
1650
Ширина, мм:
480
Высота, мм:
155

Монтажная система с регулировкой положения повысит надежность, снизив кол-во трубных соединений (в комплекте поставки)
- Регулировка вылета оси трубопроводов от стены для исключении лишних соединений подводки.
- Выравнивание изделия вертикально в боковой плоскости даже на неровной стене.
- Точное вертикальное позиционирование по размеченной оси трубопровода на стене даже при смещении бура в пустотелом кирпиче.
- Выставление изделия в горизонте или по проектному уклону.
Подробнее

Боковой контур повышенной производительности
- Позволяет подключать мощные потребители, такие как теплообменники для подогрева бассейнов и вентиляции.
- Возможность гармоничного расширения системы при добавлении отопительных контуров с помощью дополнительных секций модульных коллекторов MKSS.
Подробнее

Встроенный нержавеющий сепаратор повышает эффективность дегазации и дешламации теплоносителя
- Встроенный нержавеющий сепаратор продлевает срок службы дорогих элементов системы (котлов, насосов, отопительных приборов) за счет эффективной очистки теплоносителя от воздуха от шлама.
- Сепаратор из нержавейки никогда не "зарастет"!
- Конструкция сепаратора GIDRUSS исключит проброс теплоносителя в выключенные контуры, что свойственно пустотелым конструкциям дешевых конкурентов.
Подробнее

Дополнительные подключения на корпусе для резервного котла
Дополнительные подключения G ¾ ″ для подключения резервного котла, расширительного бака или подпитки позволяют:
- снизить кол-во соединений повышая надежность системы;
- сэкономить на закупке фитингов;
- возможность отопления от электричества, пока не подключили газа.
Подробнее

Конструкционная сталь 09Г2С это стабильность изделия при колебаниях температуры + 7 лет гарантии!!
- Широкий температурный диапазон применения от -70 до 475˚С с сохранением характеристик прочности, пластичности и химостойкости
- Высокая коррозионная стойкость стали 09Г2С по сравнению с обычно сталью 3 (дешевая профильная труба) и сталью 20 (шовная ВГП-труба) существенно продлит срок службы изделий.
- Низкий показатель отпускной хрупкости позволит получить после сварки абсолютно однородное изделие, более устойчивое к рабочим и аварийным колебаниям температуры и давления
- Содержание марганца и кремния в 09Г2С способствуют удалению кислорода из металла
P.S. Как отличить изделие из 09Г2С от обычных разнородных металлов ст. 3 и ст. 20?
- По наличию шва на внутренней стороне резьбового патрубка: если виден или прощупывается шов значит перед Вами некачественное изделие.
- Повышенная толщина корпуса в 3 мм и больший радиус изгиба профиля т.к. 09Г2С гнется сложнее чем Ст.20 или Ст.3, т.е. если перед Вами изделие с острой кромкой изгиба профильной трубы это не 09Г2С.
- Сравнение с продукцией GIDRUSS сходной модели на вес - если изделие конкурента намного легче, это значит, что толщина стенки профильной трубы менее 2 мм и оно точно не из 09Г2С!
Подробнее

Презентабельная износостойкая окраска "черный муар с серебром"!
Порошковая окраска "Муар Металлик" стойко переносит любые механические повреждения.
На изделиях GIDRUSS не остается марких следов даже в случае неаккуратного монтажа!
На изделиях GIDRUSS не остается марких следов даже в случае неаккуратного монтажа!
Подробнее

Соосная компоновка изделий упростит разметку и ускорит монтаж!
- Удобный процесс разметки с помощью лазера!
- Быстрый монтаж!
- Экономия пространства котельной!
Подробнее
