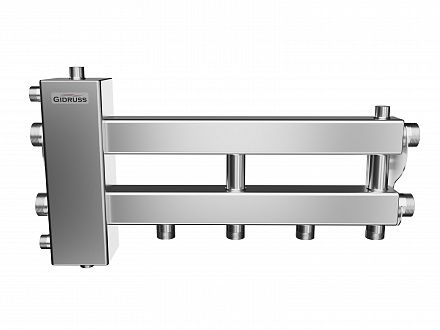

Коллектор с гидрострелкой на 3 контура для насосных групп Vaillant
Артикул:BMSS-100-3UV

BMSS-100-3UV

до 100 кВт, подкл. котла G 1¼″, 3 контура G 1″ - 120 мм под НГ Vaillant, 4D-кронштейны K.UMS

Основные характеристики

Материал исполнения:
Нержавеющая сталь AISI 304
Количество контуров:
3
Магистральное присоединение:
G 1¼″ (НР)
Мощность максимальная, кВт:
100
Максимальная подача, м³/ч:
4.7
Снято с производства
Усовершенствованная модель - BMSS-80-4D.EPP (до 80 кВт, подкл. котла G 1¼″, 3 контура G 1″, боковой контур G 1¼″, зеркально-матовая полировка, 4D-кронштейны K.UMS, EPP-термоизоляция)
Продукция из этой же серии
K.UMSSS.DN25-125 нерж.
TGRSS-40-20x2 (нерж., до 40 кВт, 2 контура G ¾″)
Гидрострелка на 3 контура вертикальная: купить в Саратове по распродаже
TGRSS-40-20x3 (нерж., до 40 кВт, 3 контура G ¾″)
Универсальный монтажный комплект K.UMSSS.DN32-125 (нержавеющая сталь)
NG-25 (1″, 125 мм, прямая группа)
MN-25 (1″, KVs 10)
NG-25 (1″, 125 мм, прямая группа, бесшумный обратный клапан)
Группа безопасности BSGSS-25.01
DMSS-20-15x3 (нерж., магистральное подкл. G ¾˝, 3 контура G ½˝, воздухоотвод. Rp ½″)
DMSS-20-15x4 (нерж., магистральное подкл. G ¾˝, 3 контура G ½˝, воздухоотвод. Rp ½″)
DMSS-20-15x5 (нерж., магистральное подкл. G ¾˝, 3 контура G ½˝, воздухоотвод. Rp ½″)
Описание

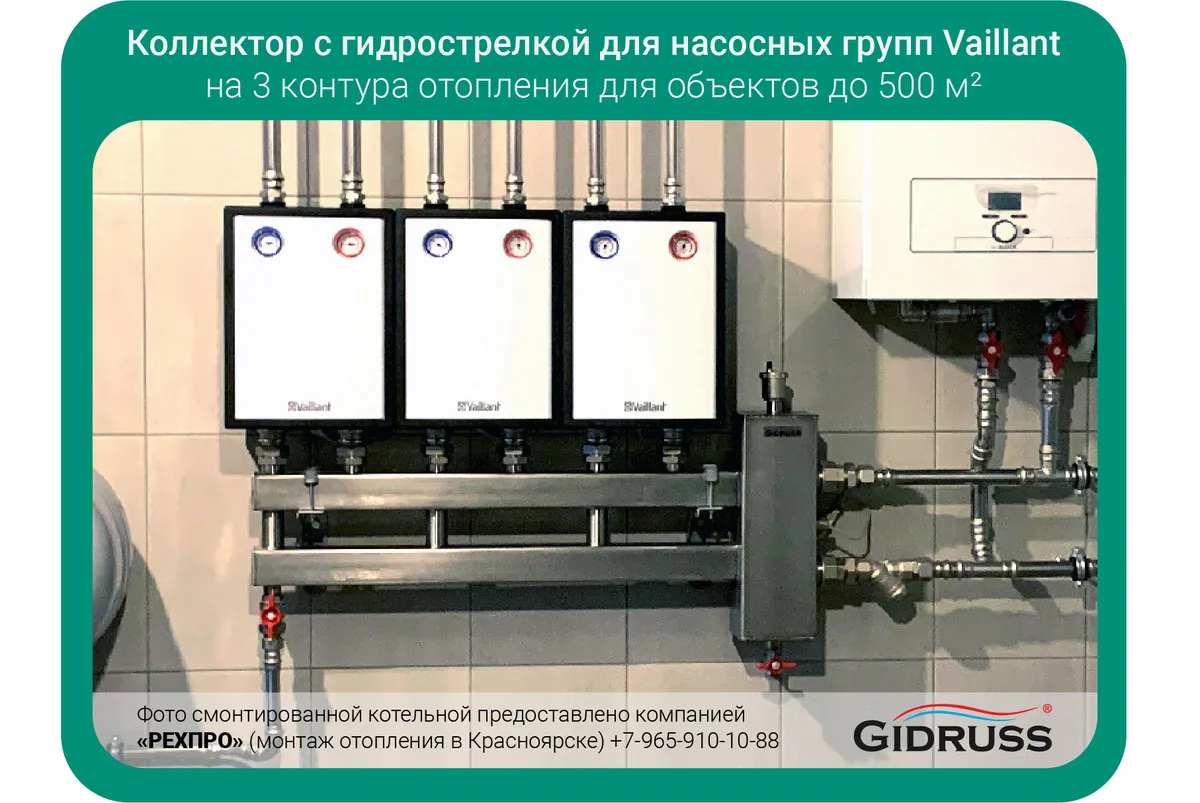

Коллектор с гидрострелкой на 3 контура BMSS-100-3UV предназначен для обвязки котельной частного дома до 500 м² c применением насосных групп Vaillant.
Конструкция разработана совместно с ИЦ "РЕХПРО" (г. Красноярск).

Данная позиция не входит в складскую программу ООО "ГИДРУСС" и изготавливается под заказ!
Для покупателей из Красноярского края: за покупкой обращайтесь в компанию РЕХПРО +7-965-910-10-88. Для покупателей из других регионов заказывайте напрямую у производителя с отгрузкой из г. Челябинск: +7-922-750-05-81

Преимущества BMSS-100-3UV

  • Нержавеющая сталь AISI 304 прослужит век !
  • Кронштейны с регулировкой 4 параметров в комплекте позволяют отрегулировать вылет трубной обвязки таким образом, чтобы он оказалось в одной плоскости, что существенно снижает кол-во соединений, экономит фитинги и трубы, а так же работу мастера.
  • Гидрострелка имеет 3 контура на 1 дюйм с межосевым расстоянием 120 мм адаптированных под насосные группы Vaillant.
  • Подключение котла может осуществляться как справа так и слева.


Для применения со стандартными насосными группами - заказывайте серийный аналог Коллектор с гидрострелкой в теплоизоляции BMSS-80-4D-EPP (3+1.

Все характеристики

Основные характеристики

Материал исполнения:
Нержавеющая сталь AISI 304
Количество контуров:
3
Максимальная подача, м³/ч:
4.7
Мощность максимальная, кВт:
100
Максимальная отапливаемая площадь, м²:
500
Магистральное присоединение:
G 1¼″ (НР)
Подключения потребителей:
G 1″ (НР)
Доп. присоединение:
Rp ½″ (ВР)
Вылет от стены, мм:
75-105
Преимущества продукции Гидрусс
Комбинированная полировка нержавеющей стали от GIDRUSS
Эксклюзивная комбинированная полировка нержавеющей стали
  • Матовый корпус позволяет снизить вероятность появления царапин в процессе монтажа и жирных следов.
  • Резьбы и торцы с зеркальной поверхностью дополняют серебряным блеском.
Подробнее
Гарантия на изделия Гидрусс из нержавеющей стали 12 лет!
Нержавеющая сталь 08Х18Н10 (AISI 304) это срок службы более 50 лет + 12 лет гарантии!
Сталь 08Х18Н10 (AISI 304) это качественная аустенитная нержавеющая сталь которая является кислотостойкой и выдерживает до 900°С, а в системе отопления прослужит более 50 лет! Отличить качественную нержавейку AISI 304 от дешевых аналогов, подверженных коррозии AISI 430 ("ферритка"), AISI 201 (Eco), прикладывать магнит следует на плоские части корпуса, т.к. на сварочных швах и изгибах наблюдаются магнитные аномалии.
Подробнее
Боковой контур повышенной производительности
  • Позволяет подключать мощные потребители, такие как теплообменники для подогрева бассейнов и вентиляции.
  • Возможность гармоничного расширения системы при добавлении отопительных контуров с помощью дополнительных секций модульных коллекторов MKSS.
Подробнее
Готовые объекты
1
Монтаж отопления в частном доме г.Красноярск
Монтаж отопления в частном доме г.Красноярск
Вопросы и ответы
Как соединять резьбовую гидрострелку с коллектором (GR + MK + BM)?
В целях исключения появления внутренних напряжений конструкции после монтажа, повышения удобства обслуживания оборудования, обеспечивая возможность демонтажа без разведения трубопроводов, а так же сохранения гарантии на изделия:с магистралью от G ¾″ до G 2″ в любой последовательности необходимо производить с помощью разъемных соединений с плоскими прокладкам.

⚠ Перед установкой ознакомьтесь с условиями по монтажу и эксплуатации оборудования GIDRUSS .

Какие фитинги нужны для соединения коллектора с гидрострелкой?

Ниже приведены позиции для заказа для разных серий коллекторов в зависимости от магистрального сечения (кол-во указано для одного соединения):

Как производить монтаж разъемных соединений?

  1. Прикрутите пары разъемных частей американок к боковым штуцерам соединяемых изделий до их монтажа на стену таким образом, чтобы уплотняемые поверхности, к которым будет прижиматься прокладка, были на равном расстоянии от корпуса.
  2. Установить изделия GR, MK на кронштейны K.UMS и проверьте с помощью уровня прижав его к плоскостям двух разъемных соединений, установленном на каждом изделии - они должны быть в одной вертикальной плоскости!
  3. Установите прокладку и равномерно затяните накидные гайки прикладывая усилие по очереди, по аналогии с процессом затяжки гаек при установке колес на автомобиль.
