Name: Коллектор для отопления на 4 потребителя dn25 (вход dn40) - MK-150-4DUx25
Brand: GIDRUSS
SKU: 1P 01503 17
Price: 21400 RUB
Availability: InStock

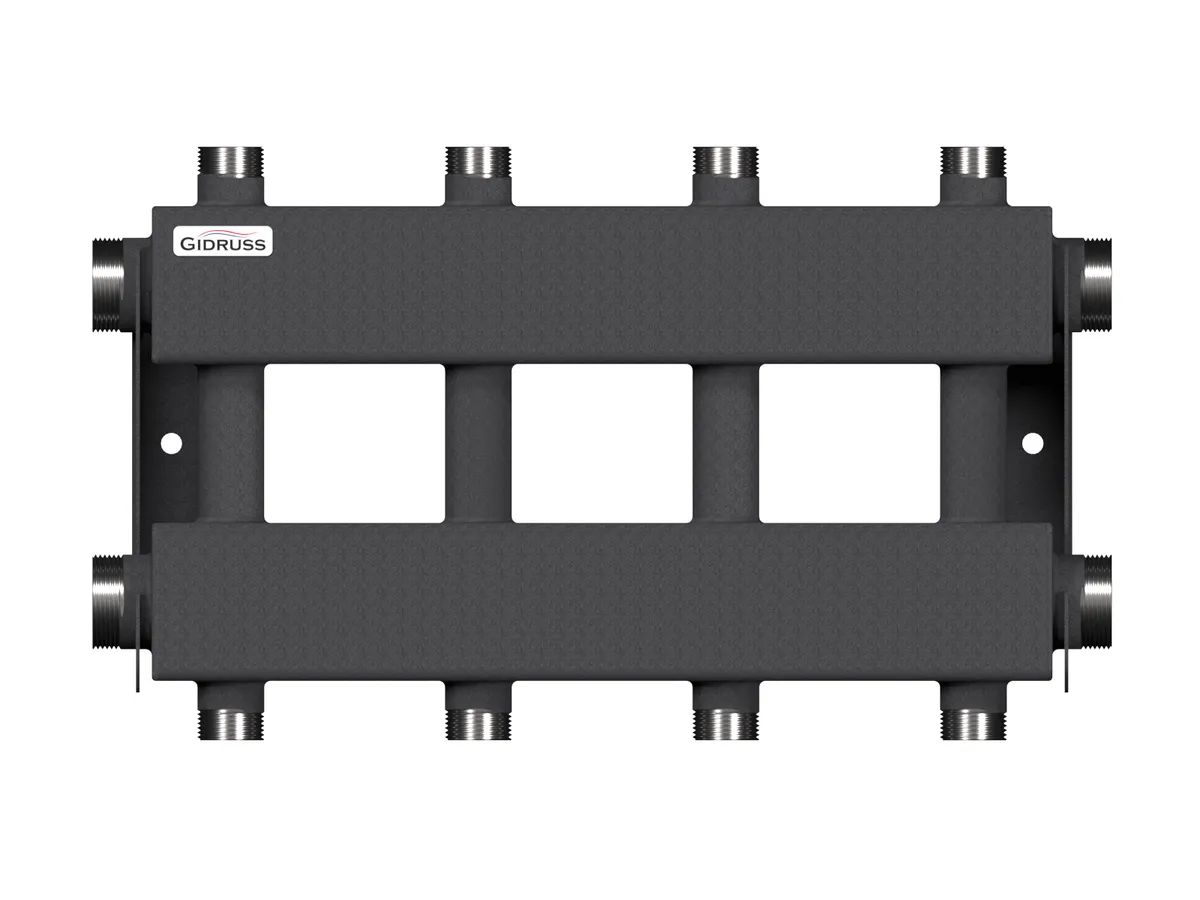

Коллектор для отопления на 4 потребителя dn25 (вход dn40) - MK-150-4DUx25

Коллектор для отопления на 4 потребителя dn25 (вход dn40) - размеры

Артикул:1P 01503 17

MK-150-4DUx25

до 150 кВт, 2 магистр. подкл. G 1½″, 2 контура G 1″ вверх и 2 вниз

Основные характеристики

Материал исполнения:

Конструкционная сталь

Количество контуров:

Магистральное присоединение:

G 1½″ (НР)

Мощность максимальная, кВт:

150

Максимальная подача, м³/ч:

6.4

Логистические параметры

Масса брутто, кг:

10,5

Размеры упаковки, (Д x Ш х В), мм:

710 x 380 x 90

Объем упаковки, м³:

0.02428

21 400 ₽ Розничная цена

В наличии город Челябинск:

45 шт

Продукция из этой же серии

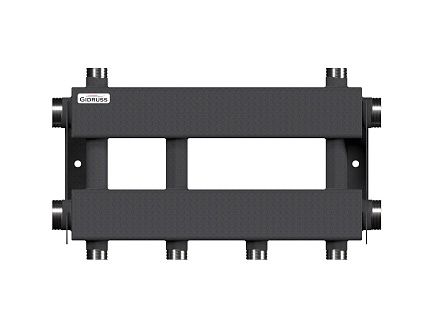

Коллектор для отопления на 2 потребителя dn25 (вход dn40) - MK-150-2x25

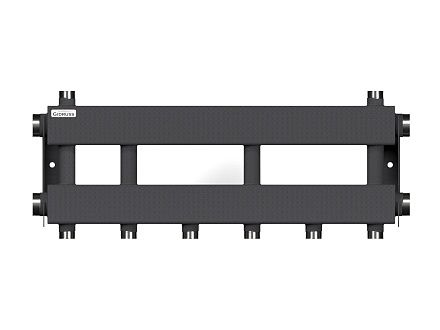

Коллектор для отопления на 3 потребителя dn25 (вход dn40) - MK-150-3x25

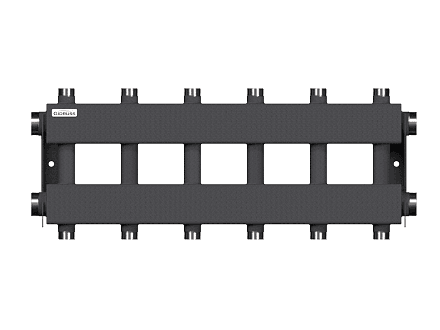

Коллектор для отопления на 6 - 7 потребителей dn25 (вход dn40) - MK-150-6DUx25

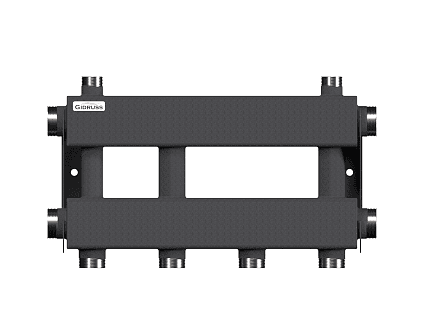

Коллектор для отопления на 2 потребителя dn32 (вход dn40) - MK-150-2x32

Описание

Используется в системе отопления для распределения теплоносителя на 4 контура DN25, подключенных вертикально и дополнительным контуром повышенной мощности DN40, подключенным сбоку.
⚠ Гарантия составляет 7 лет, если этого мало - заказывайте нержавеющий аналог с 12-летней гарантией: MKSS-150-4DUx25 .

🔌 Как подключить коллектор к системе отопления?

Подключение котла может осуществляться как справа так и слева.
С противоположными от подключения котла магистралями можно поступить следующим образом:
- если нужны только вертикальные потребители - можно их просто заглушить;
- можно подключить к ним потребитель повышенной мощности с помощью прямой насосной группы DN32 или DN40
- можно расширить систему дополнительной секцией модульного коллектора серии MK-150 - именно поэтому они и называются модульными!
Для подключения потребителей используйте насосные группы DN25 от Gidruss .
Если Ваш котел не имеет встроенного насоса и он не требователен к минимальному расходу теплоносителя, то данный коллектор можно подключить напрямую к котлу и тогда циркуляция теплоносителя через теплообменник котла будет производиться насосами потребителей. Только позаботьтесь о том, чтобы хотя бы один из насосов никогда не отключался, иначе котел будет регулярно перегреваться и выйдет из строя намного раньше положенного срока.
Для долгосрочной эксплуатации и сохранения гарантии для соединения коллектора с гидрострелкой или нескольких коллекторов друг с другом используйте разъемные соединения под плоские уплотнения: FIT.KBRS-40 либо аналоги других производителей.

⚠ Советы от ведущего производителя гидрообвязки GIDRUSS

Если магистрального присоединения G 1 1/2″ недостаточно, например подача больше 6.5 м³/ч или мощность выше 150 кВт - см. MK-250-4DU .

Если магистральный диаметр dn40 слишком велик, т.е. подача менее 5 м³/ч или мощность менее 100 кВт - см. MK-100-4DU.EPP .

При применении в котельной трубопроводов без кислородного барьера - рекомендуем заказать нержавеющий вариант на 50 лет: MKSS-150-4DUx25 .

Если планируется сборка системы отопления с гидрострелкой - заказывайте коллектор с гидрострелкой BM-150-5DU либо гидрострелку GR-150-40 .

Не упустите возможность в будущем иметь возможность расширить систему, заказав: MK-150-6DUx25 с резервными контурами.

Все характеристики

Основные характеристики

Материал исполнения:

Конструкционная сталь

Количество контуров:

Максимальная подача, м³/ч:

6.4

Мощность максимальная, кВт:

150

Максимальная отапливаемая площадь, м²:

1200

Магистральное присоединение:

G 1½″ (НР)

Подключения потребителей:

G 1″ (НР)

Межосевое расстояние, мм:

125/160

Вылет от стены, мм:

90...120

Логистические параметры

Размеры упаковки, (Д x Ш х В), мм:

90 x 710 x 380

Объем упаковки, м³:

0.02428

Длина, мм:

710

Ширина, мм:

380

Высота, мм:

Преимущества продукции Гидрусс

Гарантия на продукцию Гидрусс из стали - 7 лет!

Конструкционная сталь 09Г2С это стабильность изделия при колебаниях температуры + 7 лет гарантии!!

Широкий температурный диапазон применения от -70 до 475˚С с сохранением характеристик прочности, пластичности и химостойкости
Высокая коррозионная стойкость стали 09Г2С по сравнению с обычно сталью 3 (дешевая профильная труба) и сталью 20 (шовная ВГП-труба) существенно продлит срок службы изделий.
Низкий показатель отпускной хрупкости позволит получить после сварки абсолютно однородное изделие, более устойчивое к рабочим и аварийным колебаниям температуры и давления
Содержание марганца и кремния в 09Г2С способствуют удалению кислорода из металла

P.S. Как отличить изделие из 09Г2С от обычных разнородных металлов ст. 3 и ст. 20?

По наличию шва на внутренней стороне резьбового патрубка: если виден или прощупывается шов значит перед Вами некачественное изделие.
Повышенная толщина корпуса в 3 мм и больший радиус изгиба профиля т.к. 09Г2С гнется сложнее чем Ст.20 или Ст.3, т.е. если перед Вами изделие с острой кромкой изгиба профильной трубы это не 09Г2С.
Сравнение с продукцией GIDRUSS сходной модели на вес - если изделие конкурента намного легче, это значит, что толщина стенки профильной трубы менее 2 мм и оно точно не из 09Г2С!

Подробнее

Презентабельная износостойкая окраска "черный муар с серебром"!

Порошковая окраска "Муар Металлик" стойко переносит любые механические повреждения.
На изделиях GIDRUSS не остается марких следов даже в случае неаккуратного монтажа!

Подробнее

Монтажная система с регулировкой 4-х параметров K.UMS (4D-кронштейны)

Монтажная система с регулировкой положения повысит надежность, снизив кол-во трубных соединений (в комплекте поставки)

Регулировка вылета оси трубопроводов от стены для исключении лишних соединений подводки.
Выравнивание изделия вертикально в боковой плоскости даже на неровной стене.
Точное вертикальное позиционирование по размеченной оси трубопровода на стене даже при смещении бура в пустотелом кирпиче.
Выставление изделия в горизонте или по проектному уклону.

Подробнее

Размечать котельную намного удобней с соосными изделиями Гидрусс!

Соосная компоновка изделий упростит разметку и ускорит монтаж!

Удобный процесс разметки с помощью лазера!
Быстрый монтаж!
Экономия пространства котельной!

Подробнее

Боковой контур повышенной производительности

Позволяет подключать мощные потребители, такие как теплообменники для подогрева бассейнов и вентиляции.
Возможность гармоничного расширения системы при добавлении отопительных контуров с помощью дополнительных секций модульных коллекторов MKSS.

Подробнее

Конструктивные преимущества GIDRUSS BM/MK-..-DU: Как поменять подачу с обраткой?

Возможность изменения порядка подачи и обратки потребителей поворотом изделия на 180° вокруг горизонтальной оси

Подробнее

Любое пространственное положение сэкономит место в котельной!

Изделия GIDRUSS абсолютно симметричны и соосны,
Котел можно располагать слева и справа
Можно разворачивать изделие по горизонтальной оси для изменеия направления подводки (продукция с окончанием на "-D") и порядок подачи и обратки потребителей (продукция с окончанием на "-DU").

Подробнее

Документация

MK-150-4DU.17.01 2D DWG.dwg

MK-150-4DU.17.01 3D DWG.dwg

MK-150-4DU.17.01.stp

MK-150-4DU.17.01 ТЛ.pdf

Скачать всю документацию

Универсальные спецификации

TU-DN40-00 - Конструктор спецификации котельной до 150 кВт в стальном исполнении

Перейти в конфигуратор комплекта

Спецификация: [19]

Примеры применения в схемах

Анонс схемы отопления частного дома с газовым и электрическим котлом

Схема отопления частного дома с газовым и электрическим котлом

Вопросы и ответы

Как соединять резьбовую гидрострелку с коллектором (GR + MK + BM)?

В целях исключения появления внутренних напряжений конструкции после монтажа, повышения удобства обслуживания оборудования, обеспечивая возможность демонтажа без разведения трубопроводов, а так же сохранения гарантии на изделия:

с магистралью от G ¾″ до G 2″ в любой последовательности необходимо производить с помощью разъемных соединений с плоскими прокладкам.

⚠ Перед установкой ознакомьтесь с условиями по монтажу и эксплуатации оборудования GIDRUSS .

Какие фитинги нужны для соединения коллектора с гидрострелкой?

Ниже приведены позиции для заказа для разных серий коллекторов в зависимости от магистрального сечения (кол-во указано для одного соединения):

Для DN50 (GR/GRSS/MK/MKSS-250) заказывайте FIT.KBRS-50 (Rp G 2″, ВР-ВР, никелированнный чугун) - 1 шт
Для DN40 (GR/GRSS/BM/BMSS/MK/MKSS-150) заказывайте FIT.KBRS-40 (Rp 1½″, ВР-ВР, никелированнный чугун) - 1 шт
Для DN32 (GR/GRSS/BM/BMSS-80, MK/MKSS-100) заказывайте FIT.A-32-MM (Rp 1¼″, ВР-ВР, латунь ЛС-59) - 2 шт
Для DN25 (GR/GRSS/BM/BMSS/MK/MKSS-60) заказывайте FIT.A-25-MM (Rp 1″, ВР-ВР, латунь ЛС-59)- 2 шт
Для DN20 заказывайте (GR/GRSS/BM/BMSS/MK/MKSS-40) FIT.KBRS-20 (Rp ¾″, ВР-ВР, никелированнный чугун) - 1 шт

Как производить монтаж разъемных соединений?

Прикрутите пары разъемных частей американок к боковым штуцерам соединяемых изделий до их монтажа на стену таким образом, чтобы уплотняемые поверхности, к которым будет прижиматься прокладка, были на равном расстоянии от корпуса.
Установить изделия GR, MK на кронштейны K.UMS и проверьте с помощью уровня прижав его к плоскостям двух разъемных соединений, установленном на каждом изделии - они должны быть в одной вертикальной плоскости!
Установите прокладку и равномерно затяните накидные гайки прикладывая усилие по очереди, по аналогии с процессом затяжки гаек при установке колес на автомобиль.

Перейти на вопрос

Как поменять местами подающую линию с обратной для коллектора с гидрострелкой BM-...-...DU?

Разверните балансировочный коллектор BM/BMSS на 180° вокруг горизонтальной оси вдоль корпусов коллектора:
