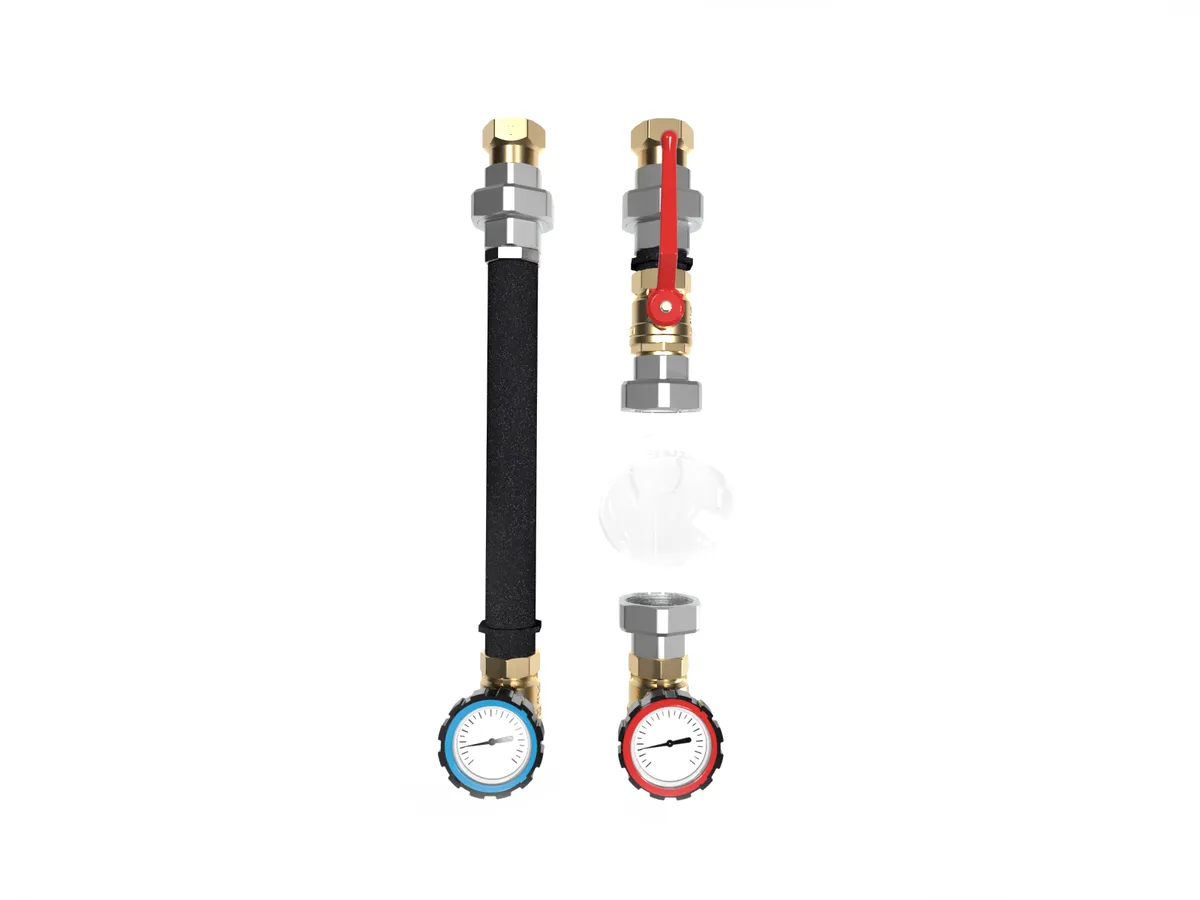

Name: Насосная группа 1 1/4 прямая без смесителя NG-32
Brand: GIDRUSS
SKU: NG 32000 23
Price: 24900 RUB
Availability: InStock

Насосная группа 1 1/4 (dn32) прямая без смесителя NG-32

Насосная группа dn32 прямая без смесителя NG-32 размеры

Артикул:NG 32000 23

NG-32

1¼″, прямая

Материал исполнения:

Конструкционная сталь

Магистральное присоединение:

G 1¼″ (НР)

Мощность максимальная, кВт:

100 (при ΔT=20°С)

Мощность минимальная, кВт:

Максимальная подача, м³/ч:

4.3

Логистические параметры

Масса брутто, кг:

Размеры упаковки, (Д x Ш х В), мм:

560 x 270 x 110

Объем упаковки, м³:

0.01663

Планируется к снятию с производства с 11.11.2025

Усовершенствованная модель - NG-32 (1¼″, прямая, краны GIDRUSS с термометрами)

Продукция из этой же серии

Насосная группа смесительная нердавеющая 1 1/4 (dn32) NGSS-32C (KVs 15, под сервопривод Wester)

NG-32C (1¼″, поворотный смеситель Stout KVs 15)

Описание

Насосная группа NG-32 предназначена для обвязки высокотемпературного контура-потребителя (радиаторы, бойлер ГВС, теплообменник бассейна, вентиляции и т.д.).

Насосная группа может быть установлена на следующие изделия:

На основные подключения гидравлического разделителя GR-100-32
На боковой контур любого модульного коллектора из серии MK-100
На потребители модульного коллектора MK-150-2x32
На потребители модульного коллектора MK-250-2x32
На потребители модульного коллектора MK-250-3x32
На потребители модульного коллектора MK-400-3x32
На потребители модульного коллектора MK-600-3x32
На потребители модульного коллектора MK-600-5x32

Все характеристики

Основные характеристики

Материал исполнения:

Конструкционная сталь

Максимальная подача, м³/ч:

4.3

Мощность максимальная, кВт:

100 (при ΔT=20°С)

Мощность минимальная, кВт:

Максимальная отапливаемая площадь, м²:

800

Магистральное присоединение:

G 1¼″ (НР)

Подключения потребителей:

G 1¼″ (НР)

Межосевое расстояние, мм:

125

Логистические параметры

Размеры упаковки, (Д x Ш х В), мм:

560 x 270 x 110

Объем упаковки, м³:

0.01663

Длина, мм:

560

Ширина, мм:

270

Высота, мм:

110

Преимущества продукции Gidruss

Прочные латунные накидные гайки

Особенность накидных гаек, входящих в комплект поставки насосной группы от Gidruss заключается в том, что они имеют повышенную прочность и коррозионную стойкость в отличии от крашенных стальных гаек, которые поставляются в комплекте с большинством циркуляционных насосов.

☝Рекомендация производителя

Не использовать насосные гайки из комплекта поставки насоса, так как это чревато тем, что через несколько лет их невозможно будет открутить, а так же весьма вероятны протечки возникшие между слоем краски и стальным корпусом гайки!

Подробнее

Обратный клапан до смесителя существенно снижает сопротивление контура

существенно снижает сопротивление на "большом круге" (контур циркуляции после смесителя), что обеспечивает большую площадь отапливаемых полов
перекрывает поток теплоносителя при выключенном насосе, что на 100% исключает паразитный поток по неработающему контуру

Подробнее

Ремонтный участок с накидными гайками повышает удобство обслуживания

Появляется возможность осуществить промывку контура без дополнительных временных врезок в систему отопления: перекрываем К1, К2; разбираем ремонтный участок; промываем контур через краны К3, К4.
Удобно производить полный слив теплоносителя для консервации объекта и прочих сервисных задач.

Подробнее

Надежные, ремонтопригодные шаровые краны c термометрами российского производства

Если кран вышел из строя - Вы всегда можете заказать из наличия новый по доступной цене .
- Диаметр шкалы 63 мм
- Точность показаний 1%
Артикул для заказа: BV-25TUN-25

Подробнее

Боковой контур повышенной производительности

Позволяет подключать мощные потребители, такие как теплообменники для подогрева бассейнов и вентиляции.
Возможность гармоничного расширения системы при добавлении отопительных контуров с помощью дополнительных секций модульных коллекторов MKSS.

Подробнее

Точные удобочитаемые термометры D=63 мм

Точность показаний намного выше, чем у мелких термометров, встроенных в ручки кранов.
Диаметр 63 мм позволяет с одного взгляда считывать температуру

Подробнее

Документация

NG-32.23.03_ТЛ.pdf

Скачать всю документацию

Готовые объекты

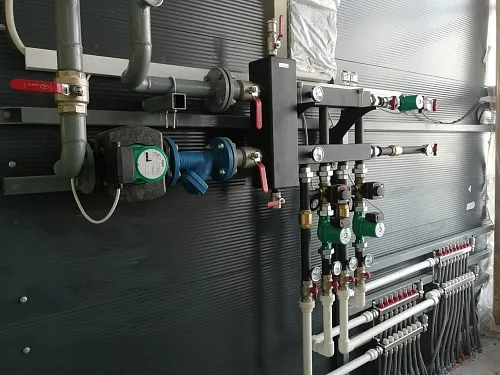

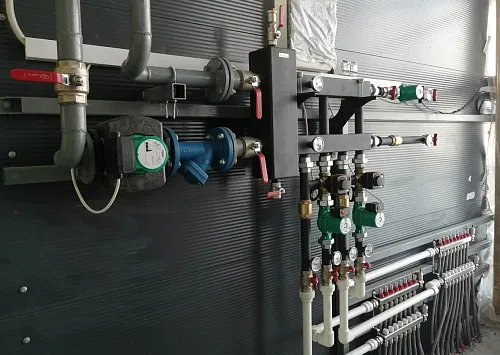

Отопление автомойки в Екатеринбурге

Вопросы и ответы

Как поменять местами подающую и обратную линию насосной группы?

Последовательность действий по замене подачи и обратки:

Отсоедините смесительный узел.
Поверните его на 180 градусов по горизонтальной оси направленной от стены.
Измените положение штока смесителя согласно паспорту производителя смесителя и сервопривода.
Установите смесительный узел обратно.

Дополнительная информация о расширительных баках

Как правильно подобрать насосную группу!
Сэкономьте свое время и отправьте 📑 запрос на бесплатный подбор насосных групп и прочего оборудования котельной.

Перейти на вопрос

Как соединять резьбовую гидрострелку с коллектором (GR + MK + BM)?

В целях исключения появления внутренних напряжений конструкции после монтажа, повышения удобства обслуживания оборудования, обеспечивая возможность демонтажа без разведения трубопроводов, а так же сохранения гарантии на изделия:

с магистралью от G ¾″ до G 2″ в любой последовательности необходимо производить с помощью разъемных соединений с плоскими прокладкам.

⚠ Перед установкой ознакомьтесь с условиями по монтажу и эксплуатации оборудования GIDRUSS .

Какие фитинги нужны для соединения коллектора с гидрострелкой?

Ниже приведены позиции для заказа для разных серий коллекторов в зависимости от магистрального сечения (кол-во указано для одного соединения):

Для DN50 (GR/GRSS/MK/MKSS-250) заказывайте FIT.KBRS-50 (Rp G 2″, ВР-ВР, никелированнный чугун) - 1 шт
Для DN40 (GR/GRSS/BM/BMSS/MK/MKSS-150) заказывайте FIT.KBRS-40 (Rp 1½″, ВР-ВР, никелированнный чугун) - 1 шт
Для DN32 (GR/GRSS/BM/BMSS-80, MK/MKSS-100) заказывайте FIT.A-32-MM (Rp 1¼″, ВР-ВР, латунь ЛС-59) - 2 шт
Для DN25 (GR/GRSS/BM/BMSS/MK/MKSS-60) заказывайте FIT.A-25-MM (Rp 1″, ВР-ВР, латунь ЛС-59)- 2 шт
Для DN20 заказывайте (GR/GRSS/BM/BMSS/MK/MKSS-40) FIT.KBRS-20 (Rp ¾″, ВР-ВР, никелированнный чугун) - 1 шт

Как производить монтаж разъемных соединений?

Прикрутите пары разъемных частей американок к боковым штуцерам соединяемых изделий до их монтажа на стену таким образом, чтобы уплотняемые поверхности, к которым будет прижиматься прокладка, были на равном расстоянии от корпуса.
Установить изделия GR, MK на кронштейны K.UMS и проверьте с помощью уровня прижав его к плоскостям двух разъемных соединений, установленном на каждом изделии - они должны быть в одной вертикальной плоскости!
Установите прокладку и равномерно затяните накидные гайки прикладывая усилие по очереди, по аналогии с процессом затяжки гаек при установке колес на автомобиль.
