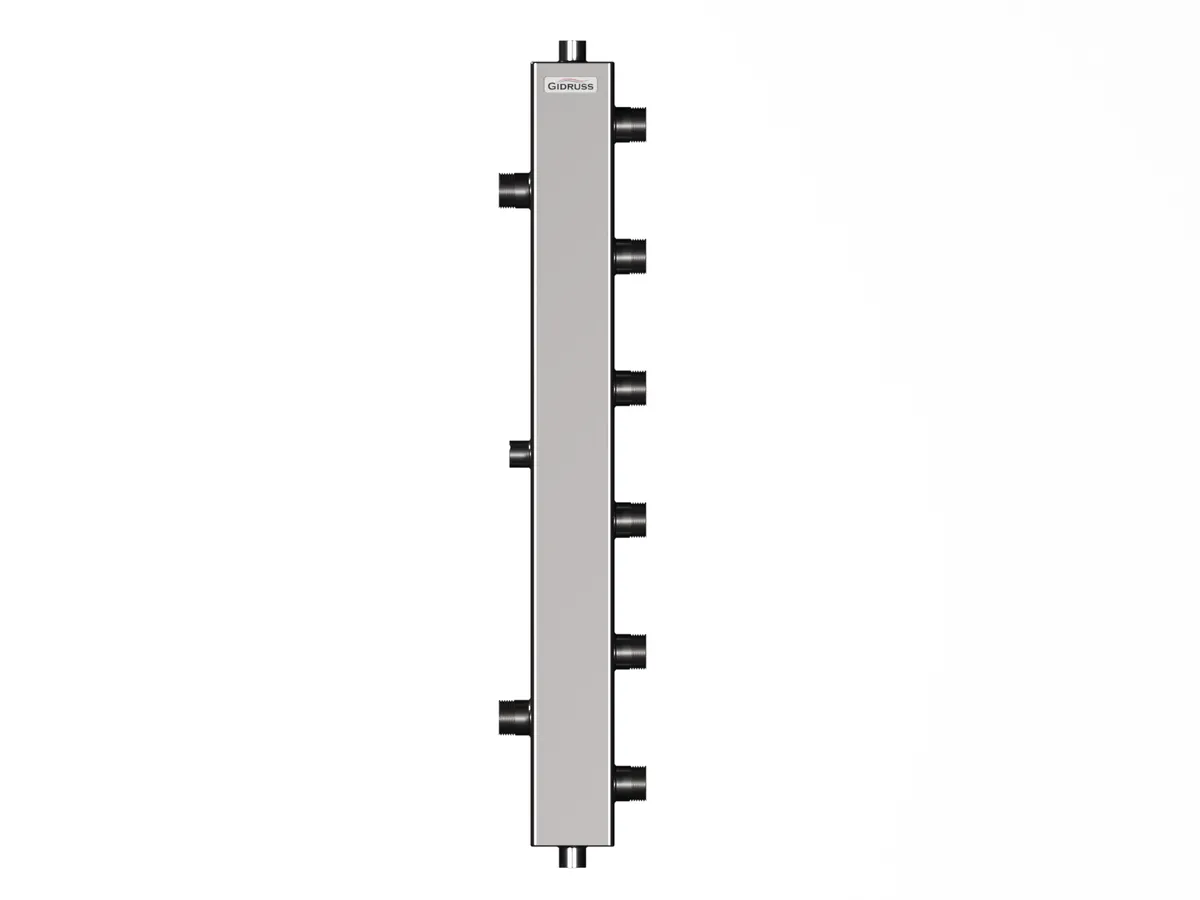

Name: Нержавеющий термогидравлический разделитель на 3 контура TGRSS-60-25x3
Brand: GIDRUSS
SKU: 15 06003 20
Price: 29200 RUB
Availability: InStock

Артикул:15 06003 20

TGRSS-60-25x3

нерж., до 60 кВт, 3 контура G 1″

Основные характеристики

Материал исполнения:

Нержавеющая сталь AISI 304

Логистические параметры

Масса брутто, кг:

9,5

Размеры упаковки, (Д x Ш х В), мм:

200 x 200 x 1000

Объем упаковки, м³:

0.04

29 200 ₽ Розничная цена

В наличии город Челябинск:

5 шт

Продукция из этой же серии

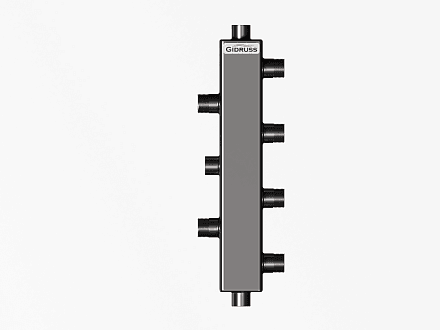

TGRSS-40-20x2 (нерж., до 40 кВт, 2 контура G ¾″)

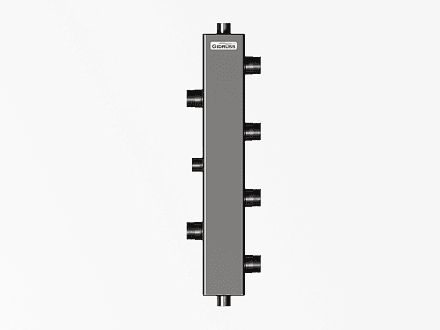

TGRSS-60-25x2 (нерж., до 60 кВт, 2 контура G 1″)

Описание

Термо-гидравлический разделитель TGRSS-60-25x3 используется в автономных котельных на объектах до 500 м² для гидравлической увязки настенного или напольного газового котла с двумя потребителями DN25 с ⚠ гарантией 12 лет и сроком службы 50 лет.

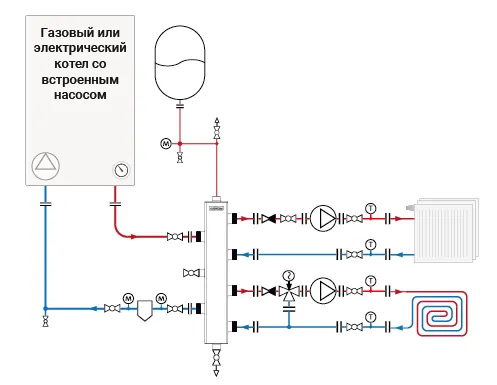

🔌Как проще всего подключить к газовому или электрическому котлу 3 контура отопления ?

Радиаторы следует подключать на первый контур напротив подачи котла через прямую насосную группу NG-25 с регулировкой температуры с помощью автоматики котла.
Теплый пол площадью до 250 м² с регулировкой температуры от ПЗА котла подключайте через насосную группу NG-25С с поворотным смесительным клапаном с регулировкой температуры с помощью ПЗА-котла пропорционально сниженной за счет положения смесителя, если же хотите регулировать автоматически закажите сервопривод WA-001 .
Теплый пол площадью до 100 м² с ручной регулировкой температуры подключайте через насосную группу NG-25СTS (ручная регулировка теплоносителя в диапазоне от 20 до 43°С) .
Второй контур радиаторов или иной потребитель до 10 кВт подключайте через насосную группу NG-25СTS (ручная регулировка теплоносителя в диапазоне от 35 до 60°С) .

🛒 Комплекты оборудования для удобства закупки

☝ Рекомендации производителя по обвязке системы отопления на 3 контура.

Для объектов без проекта с теплопотреблением 40-60 кВт, для исключения проблем с гидравликой и запуском системы, настоятельно рекомендуем использовать более современный способ обвязки на базе линейки BMSS-60 , а лучше закажите проект отопления в GIDRUSS .
Если у Вас загрузка бойлера косвенного нагрева для подготовки ГВС будет происходить по приоритету - подключайте его до гидрострелки и тогда можно купить более компактный термо-гидравлический разделитель на 2 контура TGRSS-60-25x2 .

Все характеристики

Основные характеристики

Материал исполнения:

Нержавеющая сталь AISI 304

Подключения потребителей:

G 1″ (НР)

Доп. присоединение:

Rp 1½″ (ВР)

Вылет от стены, мм:

100-140

Логистические параметры

Размеры упаковки, (Д x Ш х В), мм:

1000 x 200 x 200

Объем упаковки, м³:

0.04

Длина, мм:

200

Ширина, мм:

200

Высота, мм:

1000

Все преимущества

Комбинированная полировка нержавеющей стали от GIDRUSS

Эксклюзивная комбинированная полировка нержавеющей стали

Матовый корпус позволяет снизить вероятность появления царапин в процессе монтажа и жирных следов.
Резьбы и торцы с зеркальной поверхностью дополняют серебряным блеском.

Подробнее

Гарантия на изделия Гидрусс из нержавеющей стали 12 лет!

Нержавеющая сталь 08Х18Н10 (AISI 304) это срок службы более 50 лет + 12 лет гарантии!

Сталь 08Х18Н10 (AISI 304) это качественная аустенитная нержавеющая сталь которая является кислотостойкой и выдерживает до 900°С, а в системе отопления прослужит более 50 лет! Отличить качественную нержавейку AISI 304 от дешевых аналогов, подверженных коррозии AISI 430 ("ферритка"), AISI 201 (Eco), прикладывать магнит следует на плоские части корпуса, т.к. на сварочных швах и изгибах наблюдаются магнитные аномалии.

Подробнее

Котловое подключение G 1″ снизит затраты на фитинги и запорную арматуру!

Подключение G 1″ позволяет сэкономить существенную сумму на обвязке котлового контура . У конкурентов обычно используется подключение "с запасом" - G 1¼″ и теперь если пересчитать все элементы обвязки (краны, фитинги, обратные клапаны, труба).

Подробнее

Документация

TGRSS-60-25x3.20.01.stp

TGRSS-60-25x3.21_ТЛ.pdf

TGRSS-60-25x3.20.01 2D dwg.dwg

TGRSS-60-25x3.20.01 3D dwg.dwg

Скачать всю документацию

Вопросы и ответы

Как соединять резьбовую гидрострелку с коллектором (GR + MK + BM)?

В целях исключения появления внутренних напряжений конструкции после монтажа, повышения удобства обслуживания оборудования, обеспечивая возможность демонтажа без разведения трубопроводов, а так же сохранения гарантии на изделия:

с магистралью от G ¾″ до G 2″ в любой последовательности необходимо производить с помощью разъемных соединений с плоскими прокладкам.

⚠ Перед установкой ознакомьтесь с условиями по монтажу и эксплуатации оборудования GIDRUSS .

Какие фитинги нужны для соединения коллектора с гидрострелкой?

Ниже приведены позиции для заказа для разных серий коллекторов в зависимости от магистрального сечения (кол-во указано для одного соединения):

Для DN50 (GR/GRSS/MK/MKSS-250) заказывайте FIT.KBRS-50 (Rp G 2″, ВР-ВР, никелированнный чугун) - 1 шт
Для DN40 (GR/GRSS/BM/BMSS/MK/MKSS-150) заказывайте FIT.KBRS-40 (Rp 1½″, ВР-ВР, никелированнный чугун) - 1 шт
Для DN32 (GR/GRSS/BM/BMSS-80, MK/MKSS-100) заказывайте FIT.A-32-MM (Rp 1¼″, ВР-ВР, латунь ЛС-59) - 2 шт
Для DN25 (GR/GRSS/BM/BMSS/MK/MKSS-60) заказывайте FIT.A-25-MM (Rp 1″, ВР-ВР, латунь ЛС-59)- 2 шт
Для DN20 заказывайте (GR/GRSS/BM/BMSS/MK/MKSS-40) FIT.KBRS-20 (Rp ¾″, ВР-ВР, никелированнный чугун) - 1 шт

Как производить монтаж разъемных соединений?

Прикрутите пары разъемных частей американок к боковым штуцерам соединяемых изделий до их монтажа на стену таким образом, чтобы уплотняемые поверхности, к которым будет прижиматься прокладка, были на равном расстоянии от корпуса.
Установить изделия GR, MK на кронштейны K.UMS и проверьте с помощью уровня прижав его к плоскостям двух разъемных соединений, установленном на каждом изделии - они должны быть в одной вертикальной плоскости!
Установите прокладку и равномерно затяните накидные гайки прикладывая усилие по очереди, по аналогии с процессом затяжки гаек при установке колес на автомобиль.

Перейти на вопрос

Можно ли располагать горизонтально термогидравлический разделитель?

Термогидравлический разделитель серий TGR, TGRSS можно устанавливать в горизонтальном положении, только нужно учесть, что при этом не будет работать функция отведения воздуха и шлама, поэтому нужно будет поставить деаэратор воздуха и фильтр механической очистки и/или дешламатор.

Перейти на вопрос

Для чего нужна гидрострелка? Зачем мне гидравлический разделитель?

Для чего нужна гидрострелка?

Гидрострелка обеспечивает независимую работу циркуляционных насосов, продлевая их ресурс, чтобы например радиаторы не влияли на теплые полы.

Удаляет воздух из теплоносителя, чтобы система не ржавела и радиаторы нормально работали и не шумели.

Очищает теплоноситель от механических примесей для продления срока эксплуатации котла и насосов.

Зачем ставить гидравлический разделитель?

Гидрострелка продлевает жизнь самой дорогой детали котла - теплообменника так как циркуляция теплоносителя по котловому контуру всегда стабильна даже при сильном засорении грязевого фильтра, особенно в схемах, когда грязевой фильтр стоит после гидрострелки (см. пример на схеме обвязки 2 котлов ).
Циркуляционный насос котла проработает с гидрострелкой намного дольше так как циркуляция котловой воды не зависит от перекрытия термоголовок радиаторов в межсезонье.
Система будет работать стабильно на всем сроке эксплуатации, так как насосы отдельных контуров подбираются и настраиваются не зависимо друг от друга и сохраняют параметры даже при сильном засорении отдельных элементов системы

Когда есть смысл применить кольцевой коллектор?

Если кратко - это целесообразно на объекте до 250 м² при наличии 2-3 контуров с убыванием температуры, например подключив их в такой последовательности: БКН, радиаторы, теплый пол.

Для принятия же основательного решения советуем ознакомиться с дополнительными материалами:
