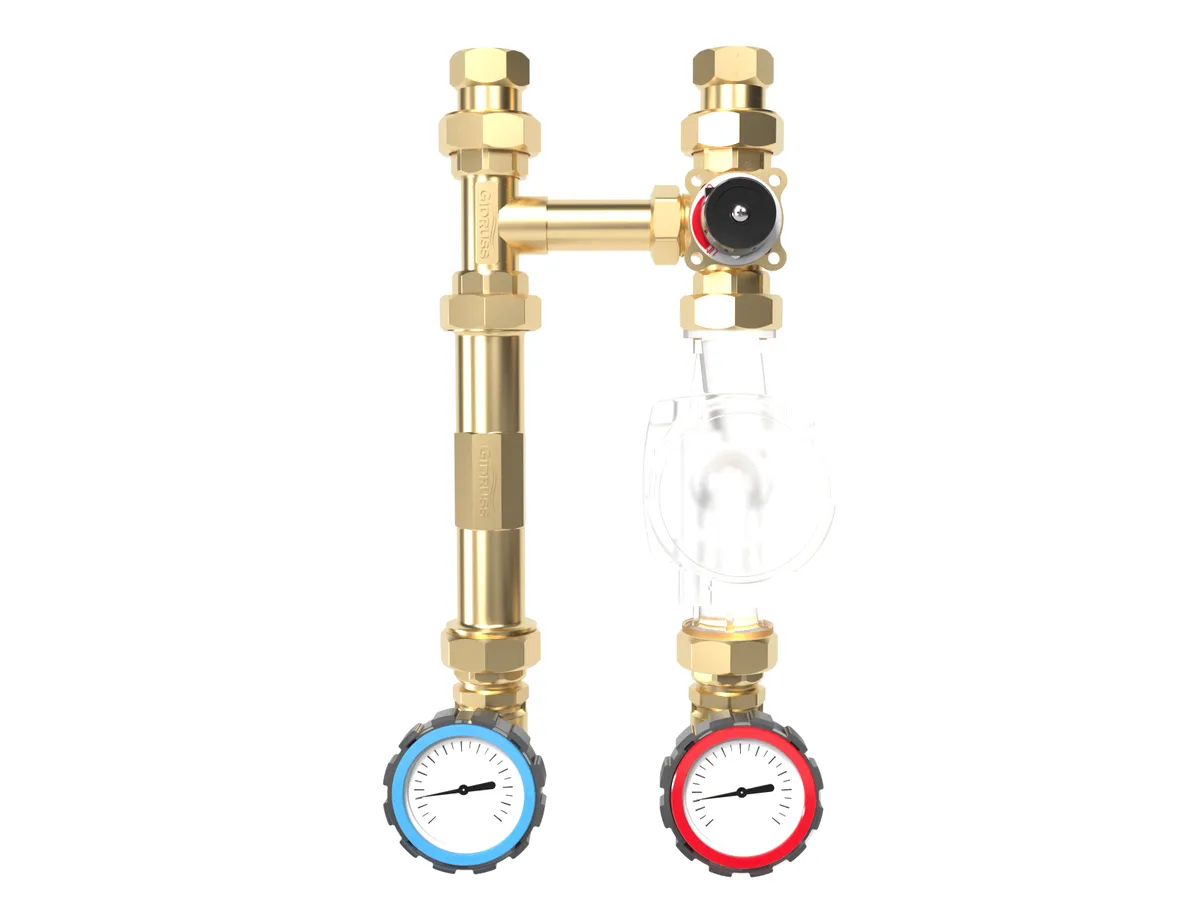

Насосная группа смесительная dn25 с трехходовым смесительным клапаном - NG-25C (KVs 6.3, под сервопривод WA-001)Насосная группа смесительная dn25 с трехходовым смесительным клапаном размеры
Насосная группа смесительная dn25 с трехходовым смесительным клапаном - NG-25C (KVs 6.3, под сервопривод WA-001)

NG-25C

Насосная группа

1″, поворотный смеситель Wester KVs 6,3, краны GIDRUSS с термометрами
Артикул:NG 25050 25

Основные характеристики

Материал исполнения:
Латунь ЛС 59
Магистральное присоединение:
G 1″ (НР)
Мощность максимальная, кВт:
30
Максимальная подача, м³/ч:
2.6
34 900 ₽ Розничная цена
В наличии город Челябинск:
0 шт

Насосная группа NG-25C с трехходовым смесительным клапаном предназначена для подключения к системе отопления потребителя G 1" межосевым расстоянием 125 мм с регулировкой температуры вручную или с помощью сервопривода, например теплый пол до 300 м² или радиаторная сеть.

🎚 Принцип регулировки температуры и какой смеситель подойдет?

  1. Для автоматической регулировки температуры в зависимости от погодных условий или иных команд внешнего контроллера заказывайте электроприводы: WA-001 S11 3P (с трехточечным сигналом управления) или S11 MOS (с аналоговым сигналом управления)
  2. Для поддержания вручную установленной температуры заказывайте: Электропривод-контроллер S11 CT

🔌 Как подключить насосную группу DN25 к системе отопления?

Насосная группа NG-25С совместима со следующим оборудованием гидравлической обвязки котельной:

🛑 Когда не следует применять насосную группу с поворотным смесителем?

  • Если Вам советуют поставить несколько насосных групп - закажите проект отопления в GIDRUSS и мы минимизируем их количество.
  • Если требуется подключить к системе потребитель со старыми трубами или радиаторами и очистить теплоноситель сразу на обратной линии, не дожидаясь попадания шлама в коллектор - заказывайте NG-25CD .
  • Если нет необходимости регулировать температуру (например для радиаторов) - заказывайте NG-25 .
  • Если требуется ручное регулирование температуры теплоносителя, заказывайте: NG-25CTS (20-43°С) , NG-25CTS (35-60°С) .
  • Если планируете монтаж системы снеготаяния или внешнюю теплотрассу на антифризе - заказывайте NG-25TO .
  • Если у Вас коллектор с подключениями G ¾″ - 90 мм или достаточно подачи до 1.7 м³/ч заказывайте: NGSS-20C .
  • Если не хватает проходного сечения, подачи или Вам необходимо установить насос под гайки 2" (например 32-4, 32-6, 32-8) заказывайте NG-32С .

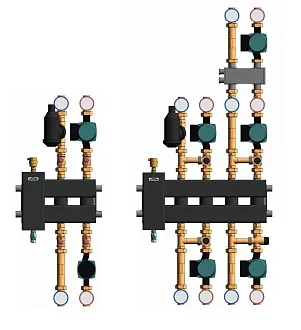

🛒 Комплекты оборудования для удобства проектирования, закупки и монтажа

Материал исполнения:
Латунь ЛС 59
Максимальная подача, м³/ч:
2.6
Мощность максимальная, кВт:
30
Максимальная отапливаемая площадь, м²:
300
Магистральное присоединение:
Rp 1″ (ВР)
Подключения потребителей:
G 1″ (НР)
ТХ: KVs, м³/ч:
6.3 для смесителя

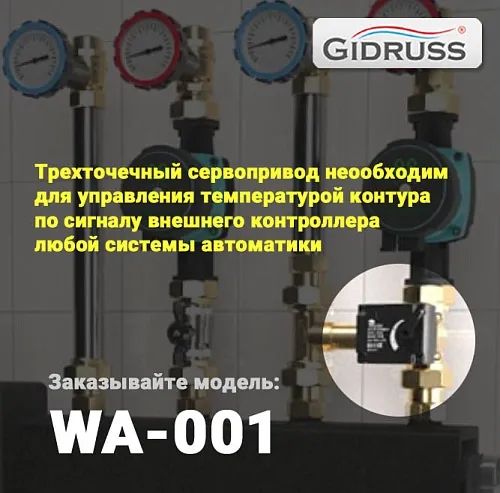

Возможность автоматизации с помощью доступного сервопривода WA-001
Если Вы хотите реализовать удаленное управление температурой контура или автоматическое регулирование по отдельной температурной кривой - можно установить трехточечный сервопривод WA.
Подробнее

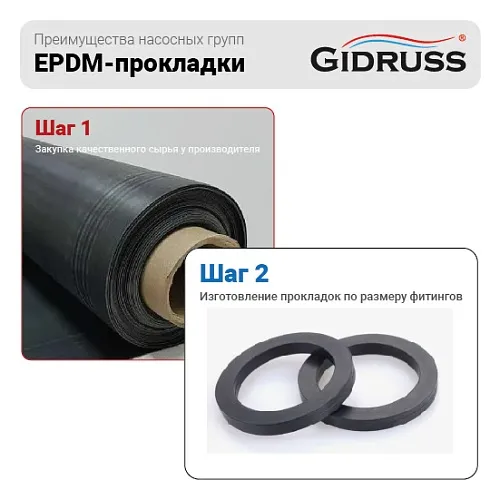

Надежные EPDM-прокладки
Надежные EPDM-прокладки
  • Химическая стойкость позволяет использовать любой теплоноситель в т.ч. растворы этиленгликоля и пропиленгликоля
  • Срок службы до 30 лет.
  • Температурный диапазон от -40°C до +150°C.
  • Стойкость к ультрафиолету воздействием кислорода
Подробнее
Прочные латунные гайки от Gidruss
Прочные латунные накидные гайки
Особенность накидных гаек, входящих в комплект поставки насосной группы от Gidruss заключается в том, что они имеют повышенную прочность и коррозионную стойкость в отличии от крашенных стальных гаек, которые поставляются в комплекте с большинством циркуляционных насосов.

☝Рекомендация производителя

Не использовать насосные гайки из комплекта поставки насоса, так как это чревато тем, что через несколько лет их невозможно будет открутить, а так же весьма вероятны протечки возникшие между слоем краски и стальным корпусом гайки!
Подробнее

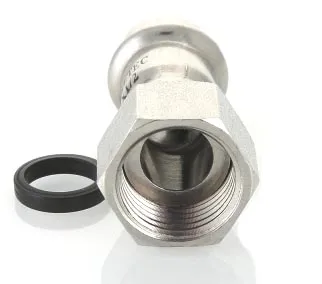

Ремонтопригодное подключение потребителя без герметика
За счет высокой материалоемкости запорных кранов с наружной резьбой, торцевая часть использовать плоское уплотнение для подключения трубопроводов потребителей, что позволяет:
  1. Упростить монтаж
  2. Возможность быстрой замены запорных кранов или целиком насосной группы
  3. Удобство проведения ревизионных и ремонтных работы
Подробнее

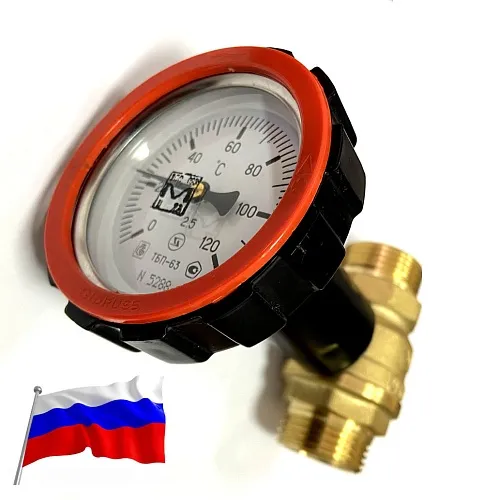

Надежные, ремонтопригодные шаровые краны c термометрами российского производства
Если кран вышел из строя - Вы всегда можете заказать из наличия новый по доступной цене .
- Диаметр шкалы 63 мм
- Точность показаний 1%
Артикул для заказа: BV-25TUN-25
Подробнее

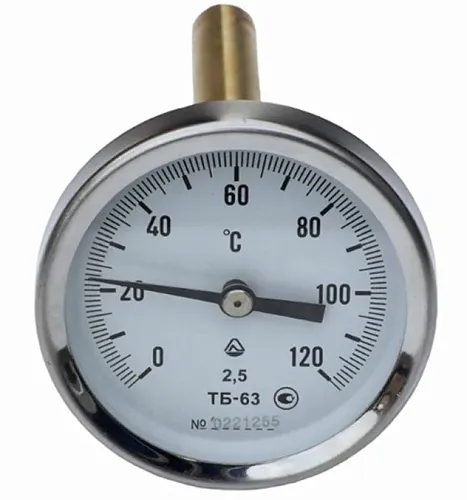

Точные удобочитаемые термометры D=63 мм
  • Точность показаний намного выше, чем у мелких термометров, встроенных в ручки кранов.
  • Диаметр 63 мм позволяет с одного взгляда считывать температуру
Подробнее
