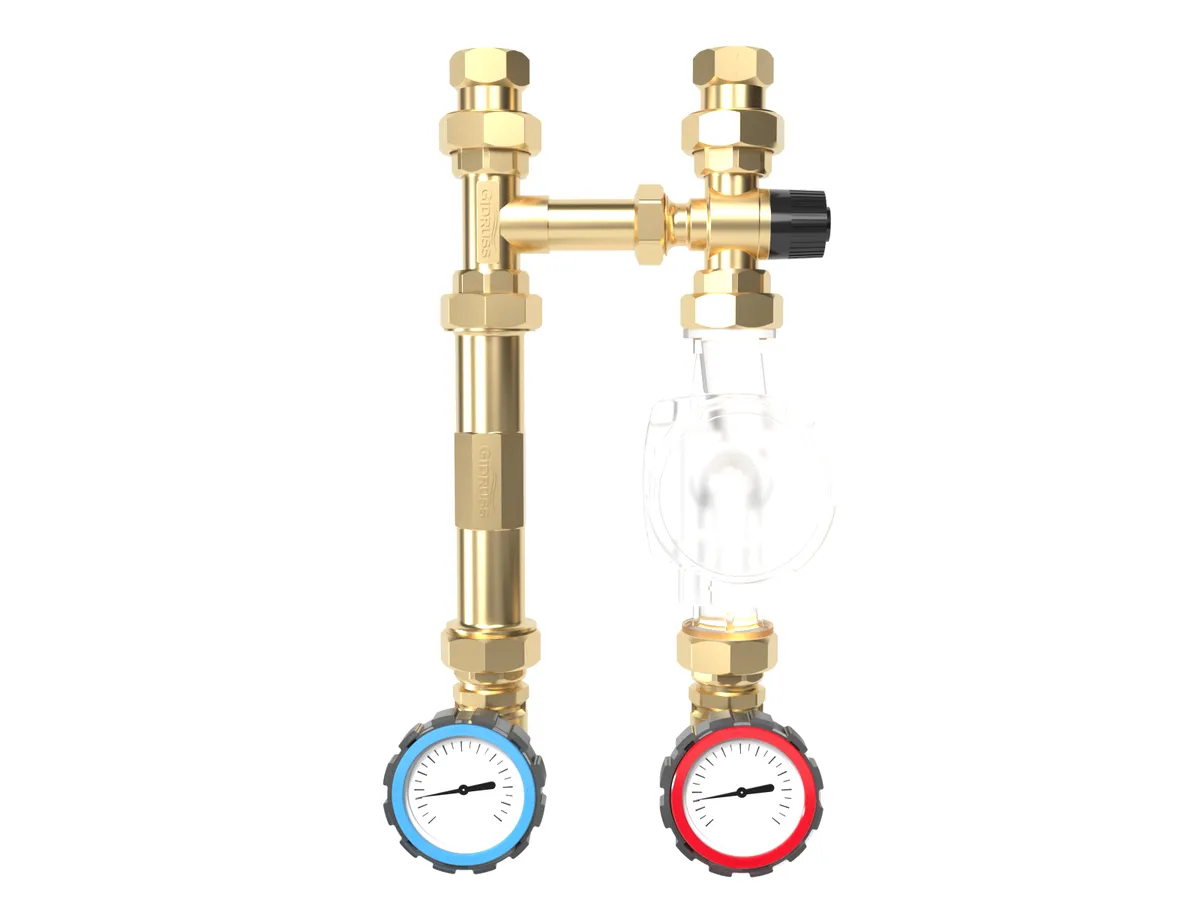

Name: Насосная группа с термостатическим смесительным клапаном DN25 - NG-25CTS (35-60°С, для радиаторов, конвекторов, УШП)
Brand: GIDRUSS
SKU: NG 25020 25
Price: 28400 RUB
Availability: InStock

Артикул:NG 25020 25

NG-25CTS

1″, термостатический смеситель KVs 2.5, 35-60°С, краны GIDRUSS с термометрами, для радиаторов и УШП

Основные характеристики

Материал исполнения:

Латунь ЛС 59

Магистральное присоединение:

G 1″ (НР)

Мощность максимальная, кВт:

Максимальная подача, м³/ч:

1.7

Логистические параметры

Масса брутто, кг:

3,1

Размеры упаковки, (Д x Ш х В), мм:

410 x 200 x 115

Объем упаковки, м³:

0.00943

28 400 ₽ Розничная цена

В наличии город Челябинск:

5 шт

Продукция из этой же серии

Комплект для самостоятельной сборки насосной группы с термостатическим смесителем KIT.NG-25CTS

KIT.NG-25C (G 1″, поворотный смеситель Wester KVs 6,3, под насос dn25)

Насосная группа dn25 прямая без насоса из латуни ЛС59 - NG-25 от Gidruss

Насосная группа смесительная dn25 с трехходовым смесительным клапаном - NG-25C (KVs 6.3, под сервопривод WA-001)

NG-25CTS (1″, термостатический смеситель KVs 2.5, 20-43°С, краны Gidruss с термометрами, для теплого пола)

Насосная группа с дешламатором без прямая смесителя DN25 - NG-25D

Насосная группа с трехходовым смесителем DN25 и дешламатором - NG-25CD

Насосная группа с теплообменником DN25 - NG-25TO для системы снеготаяния и вентиляции

Описание

NG-25CTS применяется в автономных котельных основательных объектов для подключения к системе отопления к системе отопления теплого пола до 100 м² с ручной регулировкой температуры в диапазоне от 35 до 60°С

⚠ Для корректной работы смесителя необходимо обеспечить температуру на подающей линии на 10°C выше целевой, т.е. температура котла должна быть не менее 70°C!

🔌 Как подключить насосную группу с термостатическим смесителем Ду25 к системе?

Насосная группа совместима со следующим оборудованием гидравлической обвязки котельной:

Линейки балансировочных коллекторов c гидрострелками: BM-60 , BMSS-60 , BM-80 , BMSS-80 , BM-150 , BMSS-150
Линейки модульных коллекторов: MK-60 , MKSS-60 , MK-100 , MKSS-100 , MK-150 , MKSS-150

🛑 Когда следует применять насосную группу с термостатическим смесительным клапаном ?

Если Вам советуют поставить несколько насосных групп - закажите проект отопления в GIDRUSS и мы минимизируем их количество.
Если требуется автоматическая регулировка температуры потребителя или площадь полов более 100 м² - заказывайте NG-25C
Если требуется подключить к системе потребитель со старыми трубами или радиаторами и очистить теплоноситель сразу на обратной линии, не дожидаясь попадания шлама в коллектор - заказывайте NG-25СD .
Если нужна более температура пониже - заказывайте NG-25CTS (20-43°С)
Если планируете монтаж системы снеготаяния или внешнюю теплотрассу на антифризе - заказывайте NG-25TO .
Если не хватает проходного сечения, подачи или Вам необходимо установить насос под гайки 2" (например 32-4, 32-6, 32-8) - заказывайте NG-32С .
Если у Вас коллектор с подключениями G ¾″ - 90 мм или достаточно подачи до 1.7 м³/ч заказывайте NGSS-20CTS .

Все характеристики

Основные характеристики

Материал исполнения:

Латунь ЛС 59

Максимальная подача, м³/ч:

1.7

Мощность максимальная, кВт:

Максимальная отапливаемая площадь, м²:

150

Магистральное присоединение:

G 1″ (НР)

Подключения потребителей:

G 1″ (НР)

ТХ: KVs, м³/ч:

2.5 для смесителя

Логистические параметры

Размеры упаковки, (Д x Ш х В), мм:

115 x 410 x 200

Объем упаковки, м³:

0.00943

Длина, мм:

410

Ширина, мм:

200

Высота, мм:

115

Все преимущества

Прочные латунные накидные гайки

Особенность накидных гаек, входящих в комплект поставки насосной группы от Gidruss заключается в том, что они имеют повышенную прочность и коррозионную стойкость в отличии от крашенных стальных гаек, которые поставляются в комплекте с большинством циркуляционных насосов.

☝Рекомендация производителя

Не использовать насосные гайки из комплекта поставки насоса, так как это чревато тем, что через несколько лет их невозможно будет открутить, а так же весьма вероятны протечки возникшие между слоем краски и стальным корпусом гайки!

Подробнее

Обратный клапан до смесителя существенно снижает сопротивление контура

существенно снижает сопротивление на "большом круге" (контур циркуляции после смесителя), что обеспечивает большую площадь отапливаемых полов
перекрывает поток теплоносителя при выключенном насосе, что на 100% исключает паразитный поток по неработающему контуру

Подробнее

Ремонтный участок с накидными гайками повышает удобство обслуживания

Появляется возможность осуществить промывку контура без дополнительных временных врезок в систему отопления: перекрываем К1, К2; разбираем ремонтный участок; промываем контур через краны К3, К4.
Удобно производить полный слив теплоносителя для консервации объекта и прочих сервисных задач.

Подробнее

Надежные, ремонтопригодные шаровые краны c термометрами российского производства

Если кран вышел из строя - Вы всегда можете заказать из наличия новый по доступной цене .
- Диаметр шкалы 63 мм
- Точность показаний 1%
Артикул для заказа: BV-25TUN-25

Подробнее

Котловое подключение G 1″ снизит затраты на фитинги и запорную арматуру!

Подключение G 1″ позволяет сэкономить существенную сумму на обвязке котлового контура . У конкурентов обычно используется подключение "с запасом" - G 1¼″ и теперь если пересчитать все элементы обвязки (краны, фитинги, обратные клапаны, труба).

Подробнее

Точные удобочитаемые термометры D=63 мм

Точность показаний намного выше, чем у мелких термометров, встроенных в ручки кранов.
Диаметр 63 мм позволяет с одного взгляда считывать температуру

Подробнее

Документация

NG-25CTS(35-60).25_ТЛ.pdf

Скачать всю документацию

Универсальные спецификации

TU-DN25-MK-00 - Конструктор спецификации обвязки коллектора отопления DN25 до 60 кВт DN25 с латунными насосными группами

Перейти в конфигуратор комплекта

Спецификация: [23]

Вопросы и ответы

Как соединять резьбовую гидрострелку с коллектором (GR + MK + BM)?

В целях исключения появления внутренних напряжений конструкции после монтажа, повышения удобства обслуживания оборудования, обеспечивая возможность демонтажа без разведения трубопроводов, а так же сохранения гарантии на изделия:

с магистралью от G ¾″ до G 2″ в любой последовательности необходимо производить с помощью разъемных соединений с плоскими прокладкам.

⚠ Перед установкой ознакомьтесь с условиями по монтажу и эксплуатации оборудования GIDRUSS .

Какие фитинги нужны для соединения коллектора с гидрострелкой?

Ниже приведены позиции для заказа для разных серий коллекторов в зависимости от магистрального сечения (кол-во указано для одного соединения):

Для DN50 (GR/GRSS/MK/MKSS-250) заказывайте FIT.KBRS-50 (Rp G 2″, ВР-ВР, никелированнный чугун) - 1 шт
Для DN40 (GR/GRSS/BM/BMSS/MK/MKSS-150) заказывайте FIT.KBRS-40 (Rp 1½″, ВР-ВР, никелированнный чугун) - 1 шт
Для DN32 (GR/GRSS/BM/BMSS-80, MK/MKSS-100) заказывайте FIT.A-32-MM (Rp 1¼″, ВР-ВР, латунь ЛС-59) - 2 шт
Для DN25 (GR/GRSS/BM/BMSS/MK/MKSS-60) заказывайте FIT.A-25-MM (Rp 1″, ВР-ВР, латунь ЛС-59)- 2 шт
Для DN20 заказывайте (GR/GRSS/BM/BMSS/MK/MKSS-40) FIT.KBRS-20 (Rp ¾″, ВР-ВР, никелированнный чугун) - 1 шт

Как производить монтаж разъемных соединений?

Прикрутите пары разъемных частей американок к боковым штуцерам соединяемых изделий до их монтажа на стену таким образом, чтобы уплотняемые поверхности, к которым будет прижиматься прокладка, были на равном расстоянии от корпуса.
Установить изделия GR, MK на кронштейны K.UMS и проверьте с помощью уровня прижав его к плоскостям двух разъемных соединений, установленном на каждом изделии - они должны быть в одной вертикальной плоскости!
Установите прокладку и равномерно затяните накидные гайки прикладывая усилие по очереди, по аналогии с процессом затяжки гаек при установке колес на автомобиль.

Перейти на вопрос

Как поменять местами подающую и обратную линию насосной группы?

Последовательность действий по замене подачи и обратки:

Отсоедините смесительный узел.
Поверните его на 180 градусов по горизонтальной оси направленной от стены.
Измените положение штока смесителя согласно паспорту производителя смесителя и сервопривода.
Установите смесительный узел обратно.
