Name: Насосная группа dn25 прямая без насоса из латуни ЛС59 - NG-25 от Gidruss
Brand: GIDRUSS
SKU: NG 25000 25
Price: 20400 RUB
Availability: InStock

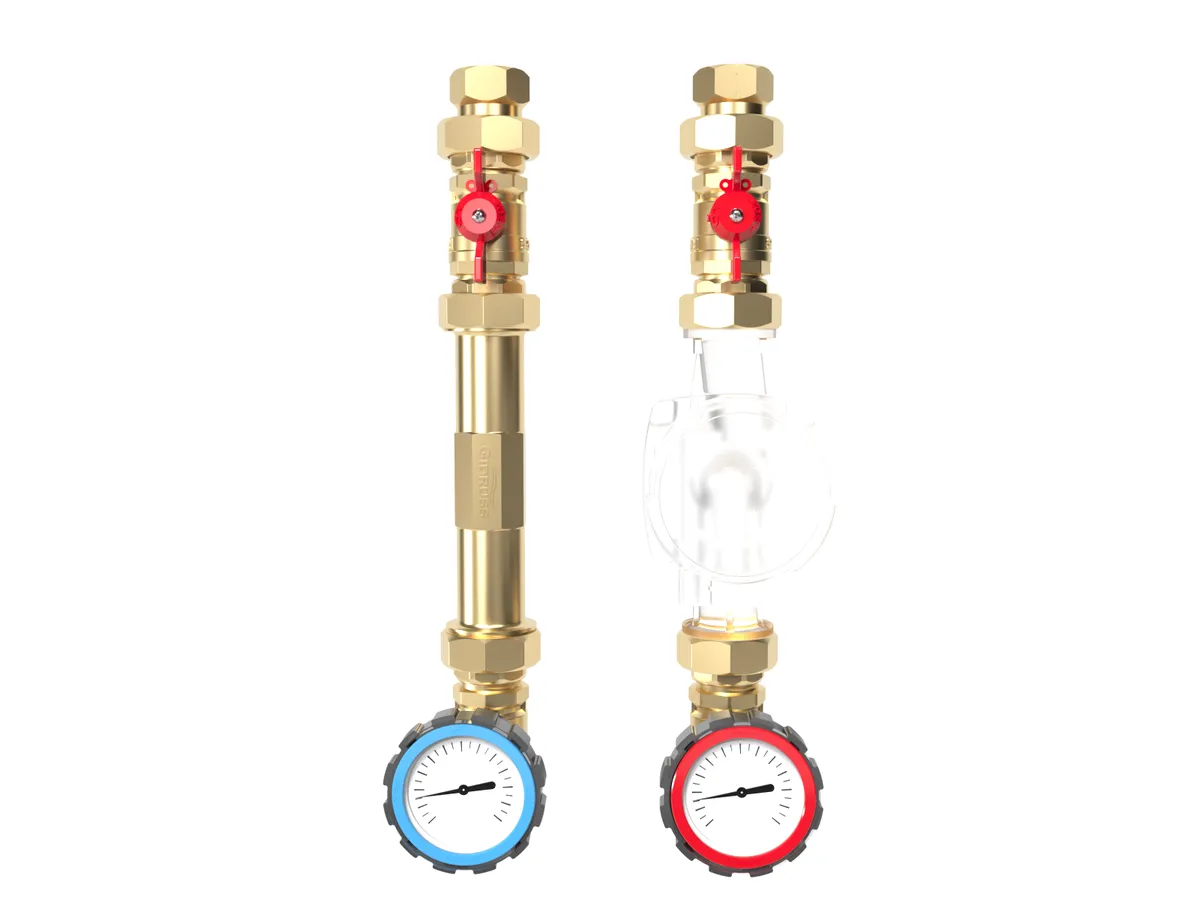

Насосная группа dn25 прямая без насоса из латуни ЛС59 - NG-25 от Gidruss

Насосная группа dn25 прямая без насоса из латуни ЛС59 размеры

Артикул:NG 25000 25

NG-25

1″, прямая, краны GIDRUSS с термометрами

Основные характеристики

Материал исполнения:

Латунь ЛС 59

Количество контуров:

Магистральное присоединение:

G 1″ (НР)

Мощность максимальная, кВт:

Максимальная подача, м³/ч:

2.6

Логистические параметры

Масса брутто, кг:

3,1

Размеры упаковки, (Д x Ш х В), мм:

410 x 200 x 115

Объем упаковки, м³:

0.00943

20 400 ₽ Розничная цена

В наличии город Челябинск:

10 шт

Продукция из этой же серии

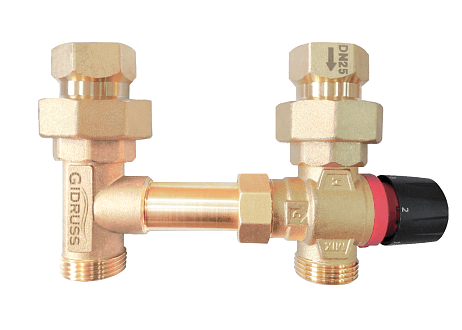

Комплект для самостоятельной сборки насосной группы с термостатическим смесителем KIT.NG-25CTS

KIT.NG-25C (G 1″, поворотный смеситель Wester KVs 6,3, под насос dn25)

Насосная группа смесительная dn25 с трехходовым смесительным клапаном - NG-25C (KVs 6.3, под сервопривод WA-001)

NG-25CTS (1″, термостатический смеситель KVs 2.5, 20-43°С, краны Gidruss с термометрами, для теплого пола)

NG-25CTS (1″, термостатический смеситель KVs 2.5, 35-60°С, краны GIDRUSS с термометрами, для радиаторов и УШП)

Насосная группа с дешламатором без прямая смесителя DN25 - NG-25D

Насосная группа с трехходовым смесителем DN25 и дешламатором - NG-25CD

Насосная группа с теплообменником DN25 - NG-25TO для системы снеготаяния и вентиляции

Описание

NG-25 применяется в автономных котельных основательных объектов для подключения к системе отопления потребителя без регулировки температуры.Ключевым преимуществом является отсутствие стальных элементов, что дает возможность эксплуатировать в течении неограниченного времени с гарантией производителя 12 лет!

🔌 Как подключить прямую насосную группу DN25?

Насосная группа совместима со следующим оборудованием гидравлической обвязки котельной:

Линейки балансировочных коллекторов c гидрострелками: BM-60 , BMSS-60 , BM-80 , BMSS-80 , BM-150 , BMSS-150
Линейки модульных коллекторов: MK-60 , MKSS-60 , MK-100 , MKSS-100 , MK-150 , MKSS-150

🛑 Когда не следует применять прямую насосную группу ду25 ?

Если Вам советуют поставить несколько насосных групп - закажите проект отопления в GIDRUSS и мы минимизируем их количество.
Если требуется регулировка температуры потребителя - заказывайте NG-25C
Если требуется подключить к системе потребитель со старыми трубами или радиаторами и очистить теплоноситель сразу на обратной линии, не дожидаясь попадания шлама в коллектор - заказывайте NG-25D .
Если требуется ручное регулирование температуры теплоносителя, заказывайте NG-25CTS (35-60°С) , NG-25CTS (20-43°С)
Если планируете монтаж системы снеготаяния или внешнюю теплотрассу на антифризе - заказывайте NG-25TO .
Если не хватает проходного сечения, подачи или Вам необходимо установить насос под гайки 2" (например 32-4, 32-6, 32-8), заказывайте NG-32 .
Если у Вас коллектор с подключениями G ¾″ - 90 мм или достаточно подачи до 1.7 м³/ч заказывайте NGSS-20 .

Все характеристики

Основные характеристики

Материал исполнения:

Латунь ЛС 59

Количество контуров:

Максимальная подача, м³/ч:

2.6

Мощность максимальная, кВт:

Максимальная отапливаемая площадь, м²:

250

Магистральное присоединение:

G 1″ (НР)

Подключения потребителей:

G 1″ (НР)

Логистические параметры

Размеры упаковки, (Д x Ш х В), мм:

115 x 410 x 200

Объем упаковки, м³:

0.00943

Длина, мм:

410

Ширина, мм:

200

Высота, мм:

115

Все преимущества

Прочные латунные накидные гайки

Особенность накидных гаек, входящих в комплект поставки насосной группы от Gidruss заключается в том, что они имеют повышенную прочность и коррозионную стойкость в отличии от крашенных стальных гаек, которые поставляются в комплекте с большинством циркуляционных насосов.

☝Рекомендация производителя

Не использовать насосные гайки из комплекта поставки насоса, так как это чревато тем, что через несколько лет их невозможно будет открутить, а так же весьма вероятны протечки возникшие между слоем краски и стальным корпусом гайки!

Подробнее

Обратный клапан до смесителя существенно снижает сопротивление контура

существенно снижает сопротивление на "большом круге" (контур циркуляции после смесителя), что обеспечивает большую площадь отапливаемых полов
перекрывает поток теплоносителя при выключенном насосе, что на 100% исключает паразитный поток по неработающему контуру

Подробнее

Ремонтный участок с накидными гайками повышает удобство обслуживания

Появляется возможность осуществить промывку контура без дополнительных временных врезок в систему отопления: перекрываем К1, К2; разбираем ремонтный участок; промываем контур через краны К3, К4.
Удобно производить полный слив теплоносителя для консервации объекта и прочих сервисных задач.

Подробнее

Надежные, ремонтопригодные шаровые краны c термометрами российского производства

Если кран вышел из строя - Вы всегда можете заказать из наличия новый по доступной цене .
- Диаметр шкалы 63 мм
- Точность показаний 1%
Артикул для заказа: BV-25TUN-25

Подробнее

Котловое подключение G 1″ снизит затраты на фитинги и запорную арматуру!

Подключение G 1″ позволяет сэкономить существенную сумму на обвязке котлового контура . У конкурентов обычно используется подключение "с запасом" - G 1¼″ и теперь если пересчитать все элементы обвязки (краны, фитинги, обратные клапаны, труба).

Подробнее

Точные удобочитаемые термометры D=63 мм

Точность показаний намного выше, чем у мелких термометров, встроенных в ручки кранов.
Диаметр 63 мм позволяет с одного взгляда считывать температуру

Подробнее

Документация

NG-25.25_ТЛ.pdf

Скачать всю документацию

Совместимые комплекты

TU-DN25-BM3DU-01 - Купить коллектор с гидрострелкой на 2 - 3 контура в комплекте с обвязкой котла до 60 кВт под автоматику

Подойдет для 1-2 настенных котлов до 60 кВт

Выбрать комплект

Спецификация: [9]

166 194 ₽

TU-DN25-BM5DU-01 - Купить коллектор с гидрострелкой на 4 5 контуров в комплекте с обвязкой котла до 60 кВт под автоматику

Подходит для 90% частных домов 150-250 кв.м.

Выбрать комплект

Спецификация: [17]

452 864 ₽

H-PG-01-0001 - Насосная группа прямая с насосом DN25 (180 мм, 25-4, частотный двигатель)

Выбрать комплект

Спецификация: [2]

37 390 ₽

Котельная 30 кВт с газовым и электрическим котлом BAXI - TU-GE40-BA-01

Выбрать комплект

Спецификация: [16]

407 674 ₽

Котельная 30 кВт с газовым и электрическим котлом BAXI - TU-GE40-BA-01

Выбрать комплект

Спецификация: [16]

407 674 ₽

Котельная 30 кВт с газовым и электрическим котлом BAXI - TU-GE40-BA-01

Выбрать комплект

Спецификация: [16]

407 674 ₽

Комплект обвязки стального коллектора отопления DN32 на 4 вертикальных контура DN25 - TU-DN32-MK-01

Выбрать комплект

Спецификация: [9]

170 380 ₽

Комплект обвязки нержавеющего коллектора отопления DN32 на 4 вертикальных контура DN25 - TU-DN32-MK-02

Выбрать комплект

Спецификация: [9]

186 780 ₽

TU-DN25-MK5DU-01 - Купить коллектор с гидрострелкой на 4 - 5 контуров в комплекте с обвязкой котла до 60 кВт под автоматику

Выбрать комплект

Спецификация: [13]

291 040 ₽

TU-DN25-MK3DU-01 - Купить коллектор отопления на 2 - 3 контура в комплекте с обвязкой для электрокотла без насоса

Выбрать комплект

Спецификация: [9]

160 350 ₽

TU-DN25-RMSS-01 - Узел первично-вторичных колец для обвязки котла

Выбрать комплект

Спецификация: [5]

204 800 ₽

Универсальные спецификации

TU-DN25-MK-00 - Конструктор спецификации обвязки коллектора отопления DN25 до 60 кВт DN25 с латунными насосными группами

Перейти в конфигуратор комплекта

Спецификация: [23]

TU-DN25-BM-00 - Конструктор спецификации котельной до 60 кВт с гидрострелкой и коллектором

С помощью этой универсальной спецификации можно собрать узел любой конфигурации

Перейти в конфигуратор комплекта

Спецификация: [23]

TU-DN32-MK-00 - Конструктор спецификации обвязки коллектора отопления до 100 кВт DN32 на 2/3/4/5 контура с латунными насосными группами DN25

Перейти в конфигуратор комплекта

Спецификация: [15]

TU-DN40-00 - Конструктор спецификации котельной до 150 кВт в стальном исполнении

Перейти в конфигуратор комплекта

Спецификация: [19]

TU-DN50-00 - Конструктор спецификации котельной до 250 кВт в стальном исполнении

Спецификация котельной 160-250 кВт TU-DN50-00 - универсальный шаблон

Перейти в конфигуратор комплекта

Спецификация: [22]

TU-DN50-01 - Конструктор спецификации котельной до 250 кВт в нержавеющем исполнении

Составьте свою спецификацию котельной 160 - 250 кВт

Перейти в конфигуратор комплекта

Спецификация: [23]

Применение в схемах

Анонс простой схемы отопления радиаторами и теплым полом

Простая схема отопления радиаторами и теплым полом с двухконтурным газовым или электрическим котлом

Анонс схемы обвязки 2 настенных газовых котлов каскадом до 600 кВт

Схема обвязки 2 настенных газовых котлов каскадом до 600 кВт

Анонс схемы отопления частного дома с газовым и электрическим котлом

Схема отопления частного дома с газовым и электрическим котлом

Схема отопления с настенным котлом и гидрострелкой

Схема отопления для напольного газового котла с гидрострелкой GR(SS)-100 G 1¼" (модернизация)

Самая бюджетная схема отопления на 2 контура на базе TGR(SS)

Простая схема отопления на 3 контура на базе TGR(SS)

3D-визуализация типового решения схемы отопления частного дома с настенным газовым котлом

Cхема отопления частного дома настенным газовым котлом

Схема отопления в 3D с напольным газовым котлом и резервным электрическим

Схема отопления с напольным газовым котлом и резервным электрическим

3D-визуализация системы отопления с буферной емкостью

Отопление с буферной емкостью - схема с твердотопливным и электрическим котлом

Отопление в деревянном доме

Каскадная котельная - Система отопления с настенными газовыми котлами объединенными в каскад

Каскадные котельные - схема систем отопления и типовые решения

Вопросы и ответы

Как соединять резьбовую гидрострелку с коллектором (GR + MK + BM)?

В целях исключения появления внутренних напряжений конструкции после монтажа, повышения удобства обслуживания оборудования, обеспечивая возможность демонтажа без разведения трубопроводов, а так же сохранения гарантии на изделия:

с магистралью от G ¾″ до G 2″ в любой последовательности необходимо производить с помощью разъемных соединений с плоскими прокладкам.

⚠ Перед установкой ознакомьтесь с условиями по монтажу и эксплуатации оборудования GIDRUSS .

Какие фитинги нужны для соединения коллектора с гидрострелкой?

Ниже приведены позиции для заказа для разных серий коллекторов в зависимости от магистрального сечения (кол-во указано для одного соединения):

Для DN50 (GR/GRSS/MK/MKSS-250) заказывайте FIT.KBRS-50 (Rp G 2″, ВР-ВР, никелированнный чугун) - 1 шт
Для DN40 (GR/GRSS/BM/BMSS/MK/MKSS-150) заказывайте FIT.KBRS-40 (Rp 1½″, ВР-ВР, никелированнный чугун) - 1 шт
Для DN32 (GR/GRSS/BM/BMSS-80, MK/MKSS-100) заказывайте FIT.A-32-MM (Rp 1¼″, ВР-ВР, латунь ЛС-59) - 2 шт
Для DN25 (GR/GRSS/BM/BMSS/MK/MKSS-60) заказывайте FIT.A-25-MM (Rp 1″, ВР-ВР, латунь ЛС-59)- 2 шт
Для DN20 заказывайте (GR/GRSS/BM/BMSS/MK/MKSS-40) FIT.KBRS-20 (Rp ¾″, ВР-ВР, никелированнный чугун) - 1 шт

Как производить монтаж разъемных соединений?

Прикрутите пары разъемных частей американок к боковым штуцерам соединяемых изделий до их монтажа на стену таким образом, чтобы уплотняемые поверхности, к которым будет прижиматься прокладка, были на равном расстоянии от корпуса.
Установить изделия GR, MK на кронштейны K.UMS и проверьте с помощью уровня прижав его к плоскостям двух разъемных соединений, установленном на каждом изделии - они должны быть в одной вертикальной плоскости!
Установите прокладку и равномерно затяните накидные гайки прикладывая усилие по очереди, по аналогии с процессом затяжки гаек при установке колес на автомобиль.

Перейти на вопрос

Как поменять местами подающую и обратную линию насосной группы?

Последовательность действий по замене подачи и обратки:

Отсоедините смесительный узел.
Поверните его на 180 градусов по горизонтальной оси направленной от стены.
Измените положение штока смесителя согласно паспорту производителя смесителя и сервопривода.
Установите смесительный узел обратно.
