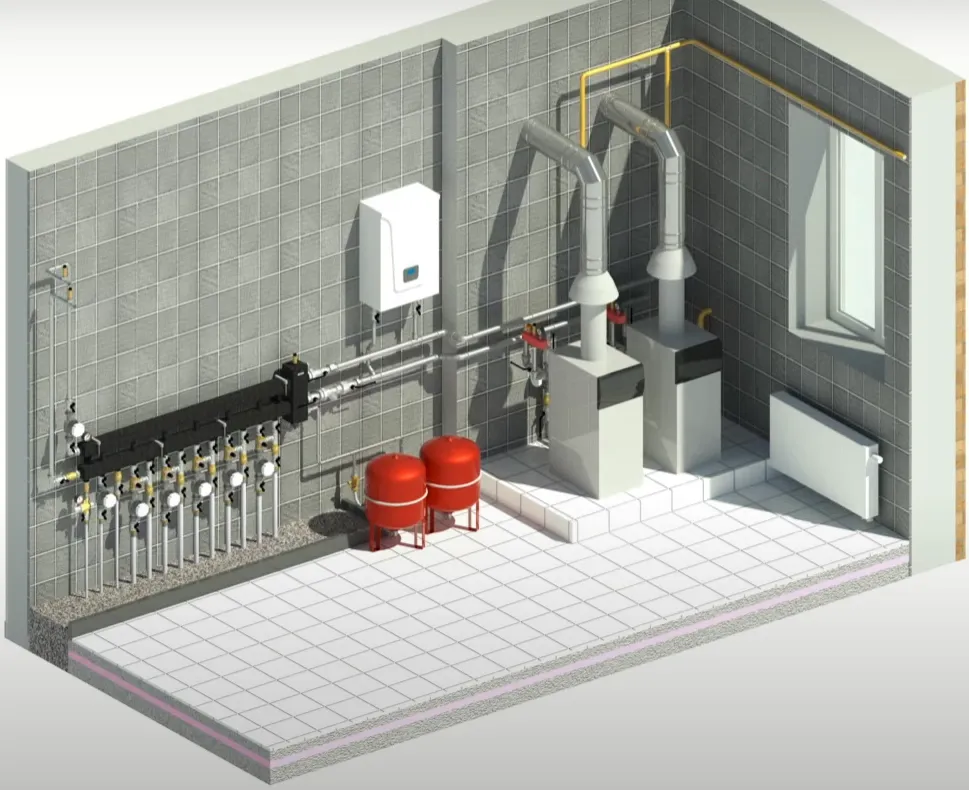

3D-компоновка котельной для централизованного отопления нескольких домов

Одна котельная на несколько домов совет

О объекте

Город:
Уфа
Регион расположения:
Россия, Башкортостан
Материал:
Нержавеющая сталь AISI 304
Тип объекта:
Частный дом
Стадия:
Объект сдан!
Объект сдан:
22.08.2022

Краткое описание

Если Вы планируете отапливать несколько зданий от одной котельной посмотрите 3D-проект успешно реализованный в г. Уфа компанией MARIKOKLIMAT ☎ +7 917 437-20-96. Представлены 3D-компоновки котельной с понятной схемой и принципы организации теплотрасс до каждого дома. При просмотре видеоролика Вы узнаете как грамотно проложить теплотрассы по участку для подключения отопления на примере 5 домов.
Проект реализовали
Монтажник:
Марикоклимат (проектирование отопления в РБ)
Marikoklimat

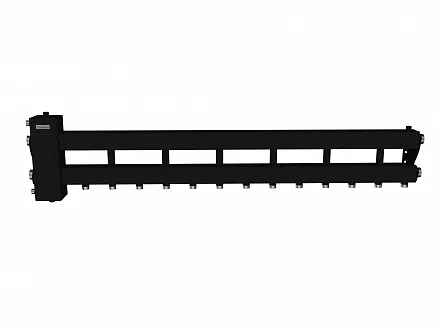

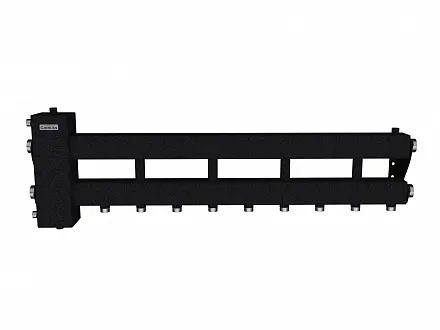

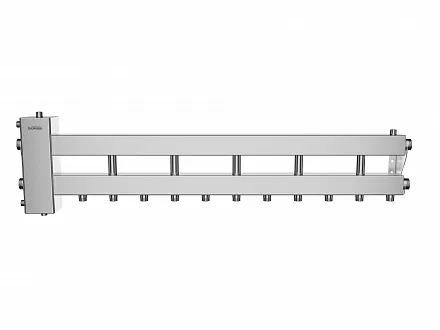

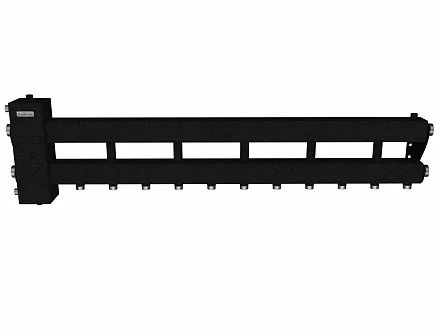

Установлено оборудование
Описание

Если Вы планируете отапливать несколько зданий от одной котельной посмотрите 3D-проект успешно реализованный в г. Уфа компанией MARIOKLIMAT. Представлены 3D-компоновки котельной с понятной схемой и принципы организации теплотрасс до каждого дома. При просмотре видеоролика Вы узнаете как грамотно проложить теплотрассы по участку для подключения отопления на примере 5 домов.


Как организовать подключение теплотрасс от одной котельной к нескольким домам?

Технические подробности можно узнать, посмотрев видеоролик по презентации данного проекта на канале Марата Ишмуратова:

Преимущества продукции Гидрусс
Гарантия на продукцию Гидрусс из стали - 7 лет!
Конструкционная сталь 09Г2С это стабильность изделия при колебаниях температуры + 7 лет гарантии!!
  • Широкий температурный диапазон применения от -70 до 475˚С с сохранением характеристик прочности, пластичности и химостойкости
  • Высокая коррозионная стойкость стали 09Г2С по сравнению с обычно сталью 3 (дешевая профильная труба) и сталью 20 (шовная ВГП-труба) существенно продлит срок службы изделий.
  • Низкий показатель отпускной хрупкости позволит получить после сварки абсолютно однородное изделие, более устойчивое к рабочим и аварийным колебаниям температуры и давления
  • Содержание марганца и кремния в 09Г2С способствуют удалению кислорода из металла

P.S. Как отличить изделие из 09Г2С от обычных разнородных металлов ст. 3 и ст. 20?

  1. По наличию шва на внутренней стороне резьбового патрубка: если виден или прощупывается шов значит перед Вами некачественное изделие.
  2. Повышенная толщина корпуса в 3 мм и больший радиус изгиба профиля т.к. 09Г2С гнется сложнее чем Ст.20 или Ст.3, т.е. если перед Вами изделие с острой кромкой изгиба профильной трубы это не 09Г2С.
  3. Сравнение с продукцией GIDRUSS сходной модели на вес - если изделие конкурента намного легче, это значит, что толщина стенки профильной трубы менее 2 мм и оно точно не из 09Г2С!
Подробнее
Комбинированная полировка нержавеющей стали от GIDRUSS
Эксклюзивная комбинированная полировка нержавеющей стали
  • Матовый корпус позволяет снизить вероятность появления царапин в процессе монтажа и жирных следов.
  • Резьбы и торцы с зеркальной поверхностью дополняют серебряным блеском.
Подробнее
Гарантия на изделия Гидрусс из нержавеющей стали 12 лет!
Нержавеющая сталь 08Х18Н10 (AISI 304) это срок службы более 50 лет + 12 лет гарантии!
Сталь 08Х18Н10 (AISI 304) это качественная аустенитная нержавеющая сталь которая является кислотостойкой и выдерживает до 900°С, а в системе отопления прослужит более 50 лет! Отличить качественную нержавейку AISI 304 от дешевых аналогов, подверженных коррозии AISI 430 ("ферритка"), AISI 201 (Eco), прикладывать магнит следует на плоские части корпуса, т.к. на сварочных швах и изгибах наблюдаются магнитные аномалии.
Подробнее
Презентабельная износостойкая окраска "черный муар с серебром"!
Порошковая окраска "Муар Металлик" стойко переносит любые механические повреждения.
На изделиях GIDRUSS не остается марких следов даже в случае неаккуратного монтажа!
Подробнее
Встроенный нержавеющий сепаратор повышает эффективность дегазации и дешламации теплоносителя
  • Встроенный нержавеющий сепаратор продлевает срок службы дорогих элементов системы (котлов, насосов, отопительных приборов) за счет эффективной очистки теплоносителя от воздуха от шлама.
  • Сепаратор из нержавейки никогда не "зарастет"!
  • Конструкция сепаратора GIDRUSS исключит проброс теплоносителя в выключенные контуры, что свойственно пустотелым конструкциям дешевых конкурентов.
Подробнее
Монтажная система с регулировкой 4-х параметров K.UMS (4D-кронштейны)
Монтажная система с регулировкой положения повысит надежность, снизив кол-во трубных соединений (в комплекте поставки)
  1. Регулировка вылета оси трубопроводов от стены для исключении лишних соединений подводки.
  2. Выравнивание изделия вертикально в боковой плоскости даже на неровной стене.
  3. Точное вертикальное позиционирование по размеченной оси трубопровода на стене даже при смещении бура в пустотелом кирпиче.
  4. Выставление изделия в горизонте или по проектному уклону.
Подробнее
Преимущества продукции Gidruss: Дополнительные подключения на корпусе для резервного котла
Дополнительные подключения на корпусе для резервного котла
Дополнительные подключения G ¾ ″ для подключения резервного котла, расширительного бака или подпитки позволяют:
  • снизить кол-во соединений повышая надежность системы;
  • сэкономить на закупке фитингов;
  • возможность отопления от электричества, пока не подключили газа.
Подробнее
Размечать котельную намного удобней с соосными изделиями Гидрусс!
Соосная компоновка изделий упростит разметку и ускорит монтаж!
  • Удобный процесс разметки с помощью лазера!
  • Быстрый монтаж!
  • Экономия пространства котельной!
Подробнее
Боковой контур повышенной производительности
  • Позволяет подключать мощные потребители, такие как теплообменники для подогрева бассейнов и вентиляции.
  • Возможность гармоничного расширения системы при добавлении отопительных контуров с помощью дополнительных секций модульных коллекторов MKSS.
Подробнее
Преимущества GIDRUSS: Куда ставить термодатчик котла или каскада?
Универсальное подключение термодатчика для автоматики
Для большинства современных многоконтурных отопительных котлов с широким диапазоном модуляцией горелки и насоса требуется расположение температурного датчика в потоке магистральной подающей линии сразу после гидрострелки.
Для этого на корпусе подающего коллектора расположено подключение Rp ½″ для ввинчивания латунной гильзы куда и погружается термо-датчик, при этом низковольтный провод выходит наверх, что намного надежней и безопасней любого бокового подключения.
Подробнее
Вопросы и ответы
Принцип работы гидрострелки и для чего она нужна?

Краткий ответ:

Гидрострелка обеспечивает гидравлическое разделение потоков теплоносителя, благодаря чему циркуляционные насосы работают независимо друг от друга (именно поэтому её еще называют "гидравлический разделитель"), а так же удаляет воздух и механические примеси.

① Принцип работы гидрострелки изнутри.

Гидрострелка - это по сути соединительный участок вертикального трубопровода между подающей и обратной линей большого сечения (байпас) с четырьмя магистральными подключениями сбоку: два с одной стороны (верхняя - подающая, нижняя обратная линия котлового контура) и два с другой (верхняя - подающая, нижняя обратная линия контура потребителей), одно подключение сверху (как правило это полдюймовая муфта для воздухоотводчика) и одно снизу (та же полдюймовая муфта дренажного крана) для ручного удаления механических примесей (шлама).

Зачем такое большое сечение "байпаса"?

Увеличенное сечение гидрострелки необходимо для выполнения основных функций:
  • гидравлическое разделение для независимой работы циркуляционных насосов за счет низкого сопротивления, в том числе и поэтому гидрострелка должна стоять как можно ближе к циркуляционным насосам потребителей;
  • низкая вертикальная скорость теплоносителя 0.1-0.2 м/с для возможности всплытия пузырьков воздуха в верхнюю полость с последующим отведением через автоматический воздухоотводчик и осаждение механических примесей (шлама) в нижней полости с последующим сливом накопившегося шлама в ручную через открытие дренажного крана.

Пример конструкции самой популярно модели гидрострелки GIDRUSS DN25

Конструкция гидрострелки

② В чем идея соосности и встроенных перегородок?

  • Наличие встроенного нержавеющего сепаратора позволяет более эффективно очищать теплоноситаль от воздуха и шлама (см. результаты термогидлравлического моделировани ниже)
  • Соосная схема компоновки, как следствие предыдущего пункта существенно упрощает разметку и ускоряет монтаж экономя пространство котельной
  • Более подробные преимущества смотрите в карточке каждого товара ниже...

Что происходит внутри гидрострелки при нормальной работе?


Негативный пример эксплуатации системы отопления без гидравлического разделения

  1. Предположим, что у Вас обычный дом с настенным газовым котлом и радиаторами отопления.
  2. Для комфорта и экономии энергоресурсов на каждом радиаторе установлены термоголовки.
  3. Встроенный в котел циркуляционный насос обычно выдает в ненагруженную систему 1.2-1.5 м³/ч.
  4. Если система работает зимой, то все термоголовки открыты и все хорошо - циркуляция по котлу нормальная
  5. В межсезонье, когда тепла нужно очень мало термоголовки могут закрыться снизив подачу вплоть до нуля, при этом теплообменник будет прогреваться не равномерно, что будет медленно его "убивать" (вспомните, что бывает с кастрюлей при постепенном иcпарении воды - она в местах перегрева начинает деформироваться и подгорать)
  6. Эта же проблема коснется и ресурса циркуляционного насоса, так как он работает практически в полностью зажатую систему и может выйти из строя в самый неподходящий момент.

Экономия на установке гидрострелки — это риск, который неизбежно ведет к росту эксплуатационных расходов. Отказ от гидравлического разделителя на этапе монтажа оборачивается преждевременным износом котла, разбалансировкой системы и перерасходом топлива. Выбирая мнимую экономию сегодня, владелец рискует столкнуться с дорогостоящим ремонтом и необходимостью переделывать систему отопления завтра, что в разы превышает стоимость самого устройства.

Ярым противникам схем с гидрострелкой можно так же предложить рассмотреть и другие схемы отопления, упомянутые в вопросе: Как выбрать схему отопления? .

③ Как окончательно убедиться в целесообразности применения гидрострелки?

Для принятия взвешенного решения можно либо изучить статистику поломок настенных газовых котлов на периоде в 10-20 лет и сопоставить с принципиальными схемами обвязки. Если Вы не знаете где же взять эту статистику: обратитесь в местный основательный сервисный центр котлового оборудования, например в Челябинской области это можно сделать в компании: "РСТ-Теплотехника" +7 (3517) 00‒73‒43 у которых Есть подобная статистика с более чем 10 000 объектов, заодно можете заключить с ними договор на сервисное обслуживание котельной ;)
P.S.
Обращение к региональным сервисным центрам котлового оборудования:
Если Вы поддерживаете применение гидравлических разделителей для продления срока службы котлового оборудования и работаете на рынке более 10 лет: отправьте контакты на director@gidruss.ru для размещения подобной ссылки.
Перейти на вопрос
Какие проблемы может решить гидрострелка ?
  1. Котел потребляет много газа.
  2. Не равномерно греются радиаторы.
  3. Нагрев теплых полов влияете на нагрев радиаторов и наоборот.
  4. Насос не продавливает систему отопления.
  5. Часто ломается котел.

☝ Узнайте: Как правильно подобрать гидрострелку!

Сэкономьте свое время и отправьте 📑 запрос на бесплатный подбор гидрострелки и прочего оборудования котельной.

Перейти на вопрос
Можно ли устанавливать гидрострелку GR горизонтально?

Теоретически это возможно: функция гидравлического разделения сохранится в любом положении. Однако в этом случае перестанут работать системы воздухоотведения и дешламации. Кроме того, возникают риски непредсказуемых термогидравлических эффектов из-за нарушения температурного расслоения теплоносителя.

☝Рекомендация производителя

Не рискуйте и устанавливайте гидрострелку строго вертикально, ну а если у Вас что-то не помещается в котельную - отправьте нам запрос на бесплатную компоновку котельной и проектировщики Gidruss помогут Вам!

Перейти на вопрос
Схема отопления как правильно выбрать?

Аргументированный выбор схемы отопления можно сделать на основании таблицы критериев:

Схема отопления для частного дома как правильно выбрать?
Схема отопления для частного дома как правильно выбрать?

Рекомендации по выбору схемы

  • Выбирайте схему на базе первично-вторичных колец, если требуется реконструкция котельной по причине некорректной работы потребителей при отсутствии проекта обвязки потребителей. Для этой схемы подойдут кольцевые коллекторы серии RMSS .
  • Если Вы собственник строящегося объекта с современной системой отопления (регулируемые потребители тепла переменного сопротивления) - выбирайте схему с гидрострелкой и заказывайте проект с теплотехническими расчетами и рассчитанным балансом подач первичного и вторичных контуров и не принимайте проект если в нем получилось так, что сумма расходов потребителей больше котлового расхода, что может быть возможно только в случае продуманного управления приоритетом, как например отключение отопления во время нагрева бойлера для настенных котлов.
  • Распространенный контраргумент против гидрострелки, что котлового насоса хватит не должен Вас устраивать, особенно если у Вас котел со встроенным насосом фиксированной скорости, а все радиаторы с термоголовками, так как большинству котлов не понравится режим с зажатой на 80% циркуляцией теплоносителя.

Прочие рекомендации по системам отопления

  • Делайте систему так, чтобы можно было управлять температурой из котельной, а не лазить в коллекторные шкафы под лестницами и в шкафах - это повлияет на схему.
  • Предусматривайте возможность установки автоматики - это позволит Вам реализовать как удаленное управление температурой с телефона, так и запрограммировать нужный приоритет, о котором была речь выше.
  • Учитывайте температурный режим котла при настройках автоматики, так как в последнее время участились случаи использования конденсационных котлов вкупе с термостатическими смесителями, которые корректно работают только когда температура котла выше на 10 градусов и в межсезонье начинаются проблемы, когда например котел снизил температуру до 45 градусов, а в теплый пол нужно 40 - смеситель открывается почти полностью и сбивает температуру других контуровподбирайте насосы исходя из требуемых температурных режимов и сопротивления системы, а при новых объектах делайте несколько шагов по пересмотру сечения магистралей потребителей, иначе ни «кольцо» не «гидрострелка» Вам не поможет.
  • Если Вы собственник или ответственное лицо предприятия - ставьте обвязку по магистральному сечению на размер больше текущего расчета и тогда Вы всегда будете готовы нарастить систему дополнительными котлами и потребителями с любыми температурными режимами, не думая о том, что предыдущие контуры уже «разобрали все самое горячее»;)
  • Проектируйте основные компоненты системы масштабируемыми: каскад котлов, каскад бойлеров, каскад расширительных баков, …, а если у Вас нет на это времени - обратитесь к нам за бесплатной компоновкой или детальным проектом «растущей» котельной .

Дополнительная информация

Перейти на вопрос
Как соединять резьбовую гидрострелку с коллектором (GR + MK + BM)?
В целях исключения появления внутренних напряжений конструкции после монтажа, повышения удобства обслуживания оборудования, обеспечивая возможность демонтажа без разведения трубопроводов, а так же сохранения гарантии на изделия:с магистралью от G ¾″ до G 2″ в любой последовательности необходимо производить с помощью разъемных соединений с плоскими прокладкам.

⚠ Перед установкой ознакомьтесь с условиями по монтажу и эксплуатации оборудования GIDRUSS .

Какие фитинги нужны для соединения коллектора с гидрострелкой?

Ниже приведены позиции для заказа для разных серий коллекторов в зависимости от магистрального сечения (кол-во указано для одного соединения):

Как производить монтаж разъемных соединений?

  1. Прикрутите пары разъемных частей американок к боковым штуцерам соединяемых изделий до их монтажа на стену таким образом, чтобы уплотняемые поверхности, к которым будет прижиматься прокладка, были на равном расстоянии от корпуса.
  2. Установить изделия GR, MK на кронштейны K.UMS и проверьте с помощью уровня прижав его к плоскостям двух разъемных соединений, установленном на каждом изделии - они должны быть в одной вертикальной плоскости!
  3. Установите прокладку и равномерно затяните накидные гайки прикладывая усилие по очереди, по аналогии с процессом затяжки гаек при установке колес на автомобиль.
Перейти на вопрос
Как поменять местами подающую линию с обратной для коллектора с гидрострелкой BM-...-...DU?
Разверните балансировочный коллектор BM/BMSS на 180° вокруг горизонтальной оси вдоль корпусов коллектора:

☝ Узнайте: Как правильно выбирать балансировочный коллектор с гидрострелкой!

Сэкономьте свое время и отправьте 📑 запрос на бесплатный подбор основного оборудования котельной.

Перейти на вопрос
Можно ли разворачивать исполнения BM..-..-..D контурами вверх?
Да, конечно! Только имейте ввиду, что порядок подающей и обратной линии изменится так:

☝ Узнайте: Как правильно выбирать балансировочный коллектор с гидрострелкой!

Сэкономьте свое время и отправьте 📑 запрос на бесплатный подбор основного оборудования котельной.

Перейти на вопрос
С какой стороны можно подключать котел к гидрострелке с коллектором BM/BMSS?
Так как изделие абсолютно симметрично по продольной вертикальной плоскости - подключать котел можно с любой стороны, развернув BM на 180 градусов вокруг вертикальной оси:

Дополнительная информация о BM
