Name: BMSS-60-3D.EPP от Gidruss - нержавеющий коллектор с гидрострелкой на 2 + 1 контура в теплоизоляции
Brand: GIDRUSS
SKU: BM 60A2T 20
Price: 56200 RUB
Availability: InStock

Артикул:BM 60A2T 20

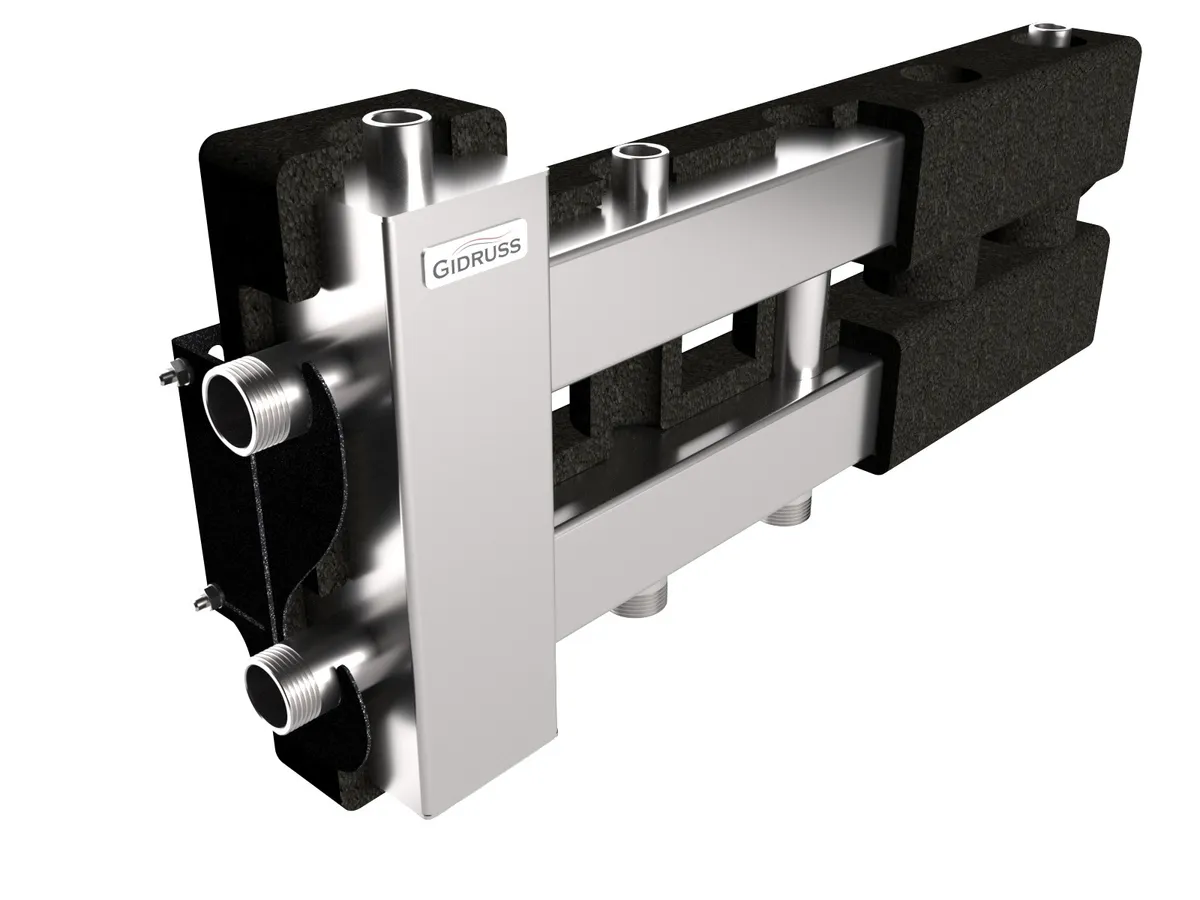

BMSS-60-3D.EPP

до 60 кВт, вх. G 1″, 2+1 контура G 1″, 4D-кронштейны K.UMS, EPP-термоизоляция

Основные характеристики

Материал исполнения:

Нержавеющая сталь AISI 304

Количество контуров:

Магистральное присоединение:

G 1″ (НР)

Мощность максимальная, кВт:

Мощность минимальная, кВт:

Максимальная подача, м³/ч:

2.6

Логистические параметры

Масса брутто, кг:

7,7

Размеры упаковки, (Д x Ш х В), мм:

730 x 330 x 120

Объем упаковки, м³:

0.02891

56 200 ₽ Розничная цена

В наличии у производителя:

37 шт

Продукция из этой же серии

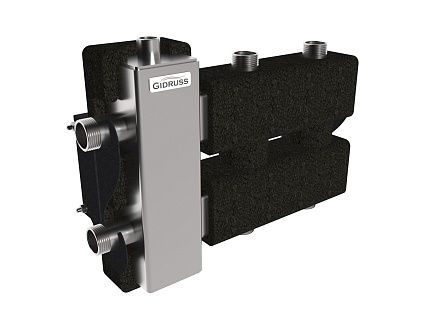

BMSS-60-3DU.EPP (до 60 кВт, вх. G 1″, 1+1+1 контура G 1″, 4D-кронштейны K.UMS, EPP-термоизоляция)

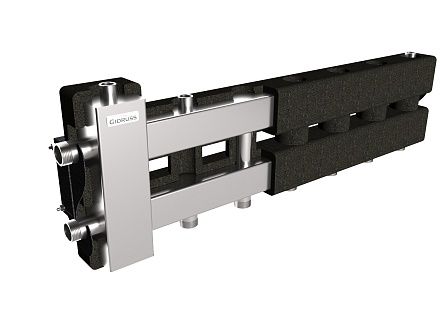

BMSS-60-4D.EPP (до 60 кВт, вх. G 1″, 3+1 контура G 1″, 4D-кронштейны K.UMS, EPP-термоизоляция)

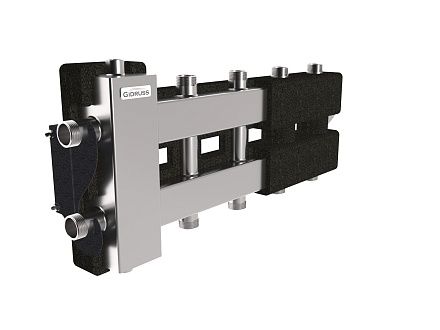

BMSS-60-5DU.EPP (до 60 кВт, вх. G 1″, 2+2+1 контура G 1″, 4D-кронштейны K.UMS, EPP-термоизоляция)

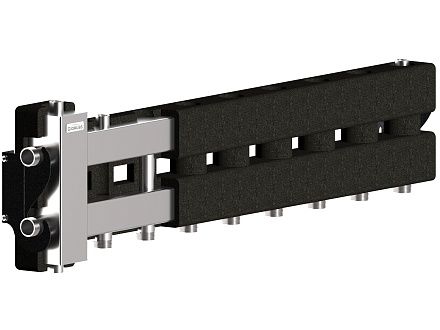

BMSS-60-5D.EPP (до 60 кВт, вх. G 1″, 4+1 контура G 1″, 4D-кронштейны K.UMS, EPP-термоизоляция)

Описание

Коллектор с гидрострелкой (балансировочный коллектор) из нержавеющей стали BMSS-60-3D.EPP объединяет в себе функционал гидрострелки и коллектора на 3 контура G 1''. Современный EPP-термоизоляционный кожух снизит расход газа в межсезонье, а так же не допустит перегрева котельной, что значительно повышает уровень комфорта производитель обслуживание.

Все характеристики

Основные характеристики

Материал исполнения:

Нержавеющая сталь AISI 304

Количество контуров:

Максимальная подача, м³/ч:

2.6

Мощность максимальная, кВт:

Мощность минимальная, кВт:

Максимальная отапливаемая площадь, м²:

500

Магистральное присоединение:

G 1″ (НР)

Подключения потребителей:

G 1″ (НР)

Доп. присоединение:

Rp ½″ (ВР)

Межосевое расстояние, мм:

125

Вылет от стены, мм:

75-105

Логистические параметры

Размеры упаковки, (Д x Ш х В), мм:

730 x 330 x 120

Объем упаковки, м³:

0.02891

Длина, мм:

730

Ширина, мм:

330

Высота, мм:

120

Преимущества продукции Gidruss

Комбинированная полировка нержавеющей стали от GIDRUSS

Эксклюзивная комбинированная полировка нержавеющей стали

Матовый корпус позволяет снизить вероятность появления царапин в процессе монтажа и жирных следов.
Резьбы и торцы с зеркальной поверхностью дополняют серебряным блеском.

Подробнее

Гарантия на изделия Гидрусс из нержавеющей стали 12 лет!

Нержавеющая сталь 08Х18Н10 (AISI 304) это срок службы более 50 лет + 12 лет гарантии!

Сталь 08Х18Н10 (AISI 304) это качественная аустенитная нержавеющая сталь которая является кислотостойкой и выдерживает до 900°С, а в системе отопления прослужит более 50 лет! Отличить качественную нержавейку AISI 304 от дешевых аналогов, подверженных коррозии AISI 430 ("ферритка"), AISI 201 (Eco), прикладывать магнит следует на плоские части корпуса, т.к. на сварочных швах и изгибах наблюдаются магнитные аномалии.

Подробнее

Встроенный нержавеющий сепаратор повышает эффективность дегазации и дешламации теплоносителя

Встроенный нержавеющий сепаратор продлевает срок службы дорогих элементов системы (котлов, насосов, отопительных приборов) за счет эффективной очистки теплоносителя от воздуха от шлама.
Сепаратор из нержавейки никогда не "зарастет"!
Конструкция сепаратора GIDRUSS исключит проброс теплоносителя в выключенные контуры, что свойственно пустотелым конструкциям дешевых конкурентов.

Подробнее

Энергоэффективная ЕРР-термоизоляция сэкономит до 2% энергоресурсов

Снижение расхода энергоресурсов так как при ее отсутствии перегретый от гидрообвязки воздух в котельной улетает через вентиляцию или дымоход.
Поддержание в котельной комфортной температуры для обслуживания системы.
Если у Вас деревянный дом имейте ввиду, что локальный перегрев участка стены за гидрообвязкой без теплоизоляции может привести к растрескиванию древесины и неравномерной усадке, чего точно небудет с GIDRUSS.

Подробнее

Размечать котельную намного удобней с соосными изделиями Гидрусс!

Соосная компоновка изделий упростит разметку и ускорит монтаж!

Удобный процесс разметки с помощью лазера!
Быстрый монтаж!
Экономия пространства котельной!

Подробнее

Преимущества GIDRUSS: Куда ставить термодатчик котла или каскада?

Универсальное подключение термодатчика для автоматики

Для большинства современных многоконтурных отопительных котлов с широким диапазоном модуляцией горелки и насоса требуется расположение температурного датчика в потоке магистральной подающей линии сразу после гидрострелки.
Для этого на корпусе подающего коллектора расположено подключение Rp ½″ для ввинчивания латунной гильзы куда и погружается термо-датчик, при этом низковольтный провод выходит наверх, что намного надежней и безопасней любого бокового подключения.

Подробнее

Котловое подключение G 1″ снизит затраты на фитинги и запорную арматуру!

Подключение G 1″ позволяет сэкономить существенную сумму на обвязке котлового контура . У конкурентов обычно используется подключение "с запасом" - G 1¼″ и теперь если пересчитать все элементы обвязки (краны, фитинги, обратные клапаны, труба).

Подробнее

Документация

BMSS-60-3D.EPP.20.01_ТЛ.pdf

BMSS-60-3D.EPP.20.01.stp

2D BMSS-60-3D.EPP.20.01.dwg

3D BMSS-60-3D.EPP.20.01.dwg

Скачать всю документацию

Готовые объекты

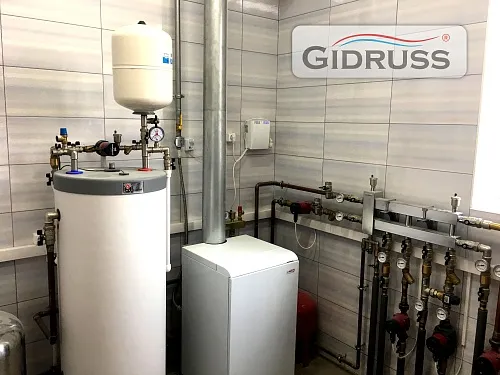

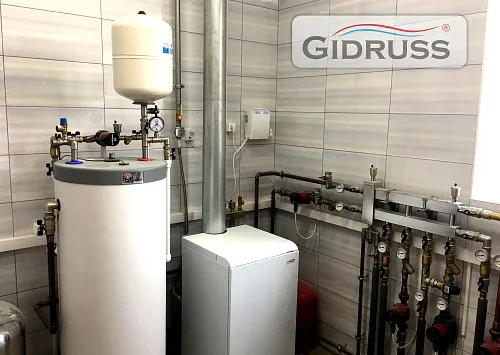

Отопление частного дома на 3 контура

Котел одноконтурный бугатти обвязка в шоуруме Гигаза

Котел одноконтурный Бугатти пример подключения в шоуруме, узнай как подключить?

Монтаж отопления в частном доме Красноярск.jpg

Монтаж отопления в частном доме Красноярска

Монтаж электрокотла в частном доме Красноярск

Проектирование отопления усадьбы в Москве

Проектирование отопления усадьбы В.Н. Татищева в Москве

Вопросы и ответы

Можно ли устанавливать гидрострелку GR горизонтально?

Теоретически это возможно: функция гидравлического разделения сохранится в любом положении. Однако в этом случае перестанут работать системы воздухоотведения и дешламации. Кроме того, возникают риски непредсказуемых термогидравлических эффектов из-за нарушения температурного расслоения теплоносителя.

☝Рекомендация производителя

Не рискуйте и устанавливайте гидрострелку строго вертикально, ну а если у Вас что-то не помещается в котельную - отправьте нам запрос на бесплатную компоновку котельной и проектировщики Gidruss помогут Вам!

Перейти на вопрос

Как соединять резьбовую гидрострелку с коллектором (GR + MK + BM)?

В целях исключения появления внутренних напряжений конструкции после монтажа, повышения удобства обслуживания оборудования, обеспечивая возможность демонтажа без разведения трубопроводов, а так же сохранения гарантии на изделия:

с магистралью от G ¾″ до G 2″ в любой последовательности необходимо производить с помощью разъемных соединений с плоскими прокладкам.

⚠ Перед установкой ознакомьтесь с условиями по монтажу и эксплуатации оборудования GIDRUSS .

Какие фитинги нужны для соединения коллектора с гидрострелкой?

Ниже приведены позиции для заказа для разных серий коллекторов в зависимости от магистрального сечения (кол-во указано для одного соединения):

Для DN50 (GR/GRSS/MK/MKSS-250) заказывайте FIT.KBRS-50 (Rp G 2″, ВР-ВР, никелированнный чугун) - 1 шт
Для DN40 (GR/GRSS/BM/BMSS/MK/MKSS-150) заказывайте FIT.KBRS-40 (Rp 1½″, ВР-ВР, никелированнный чугун) - 1 шт
Для DN32 (GR/GRSS/BM/BMSS-80, MK/MKSS-100) заказывайте FIT.A-32-MM (Rp 1¼″, ВР-ВР, латунь ЛС-59) - 2 шт
Для DN25 (GR/GRSS/BM/BMSS/MK/MKSS-60) заказывайте FIT.A-25-MM (Rp 1″, ВР-ВР, латунь ЛС-59)- 2 шт
Для DN20 заказывайте (GR/GRSS/BM/BMSS/MK/MKSS-40) FIT.KBRS-20 (Rp ¾″, ВР-ВР, никелированнный чугун) - 1 шт

Как производить монтаж разъемных соединений?

Прикрутите пары разъемных частей американок к боковым штуцерам соединяемых изделий до их монтажа на стену таким образом, чтобы уплотняемые поверхности, к которым будет прижиматься прокладка, были на равном расстоянии от корпуса.
Установить изделия GR, MK на кронштейны K.UMS и проверьте с помощью уровня прижав его к плоскостям двух разъемных соединений, установленном на каждом изделии - они должны быть в одной вертикальной плоскости!
Установите прокладку и равномерно затяните накидные гайки прикладывая усилие по очереди, по аналогии с процессом затяжки гаек при установке колес на автомобиль.

Перейти на вопрос

Можно ли разворачивать исполнения BM..-..-..D контурами вверх?

Да, конечно! Только имейте ввиду, что порядок подающей и обратной линии изменится так:
