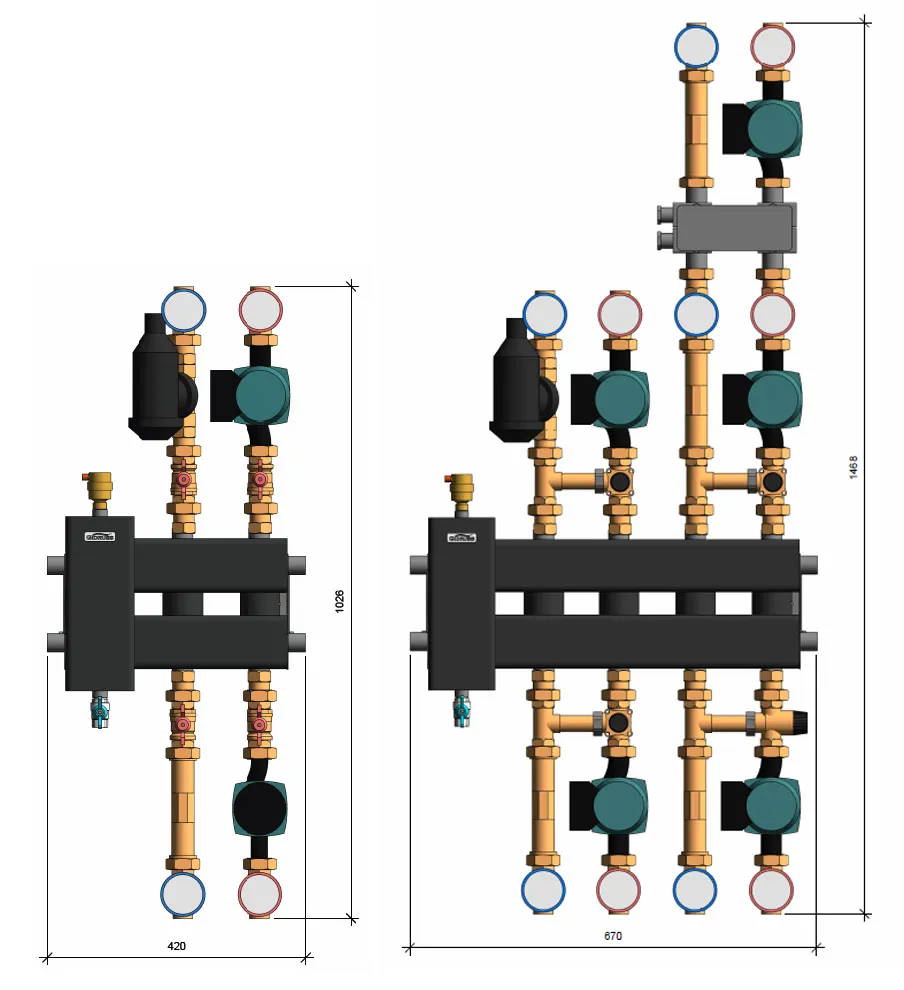

TU-DN25-BM - Семейство типовых узлов для обвязки котельной до 60 КВт на 2-5 контуров G 1″

Основные характеристики

Отапливаемая площадь:

До 250 м²

Мощность, кВт:

До 40 кВт

Кол-во контуров:

2-3

Магистральный диаметр:

G ¾″

Описание

Типовые узлы серии TU-DN25-BM xx - yy предназначены для быстрого проектирования, закупки и монтажа системы отопления с настенным газовым или электрическим котлом мощностью до 60 кВт (со встроенным циркуляционным насосом) и 2-5 потребителями тепла и разработаны для снижения вероятности ошибок на каждом из этих этапов с использованием базовых семейств оборудования G 3/4″ с компактным межосевым расстоянием 90 мм: коллекторы с гидрострелкой серии BM-60 (стальные) или коллекторы с гидрострелкой серии BMSS-60 (нержавеющие) и насосными группами серии NG-25 . Расшифровка обозначения комплектов: xx - конфигурация используемого балансировочного коллектора; yy - номер спецификации 🎚 Конфигурация узла под Ваши требования Выбор из готовых решений Шаг 1.1. В разделе "Комплекты" выберите выберите подходящую конфигурацию, перейдя в корзину. Шаг 1.2. Проверьте комплектацию, чтобы не закупить лишнего оборудования. Конфигурация универсальной спецификации для профессионалов Шаг 1.1. В разделе "Комплекты" выберите шаблон TU-DN25-BM-00 , перейдя в корзину. Шаг 1.2. Выберите модель походящего коллектора, удалив ненужные модификации. Шаг 1.3. Выберите нужное кол-во и модели насосных групп для каждого контура в зависимости от типа регулирования температуры и их назначения. Шаг 1.4. Выберите модели подходящих циркуляционных насосов. Шаг 1.5. При необходимости автоматизации закажите сервопривод. Шаг 2. Оформите заказ и мы отправим Вам счет на оплату от производителя в розничных ценах и предложим поставщика из Вашего региона.

Описание

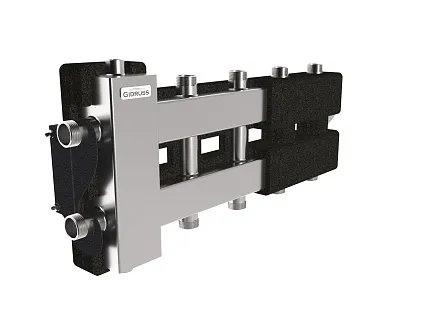

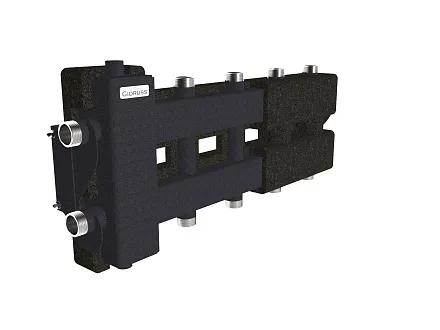

Типовые узлы серии TU-DN25-BMxx-yy предназначены для быстрого проектирования, закупки и монтажа системы отопления с настенным газовым или электрическим котлом мощностью до 60 кВт (со встроенным циркуляционным насосом) и 2-5 потребителями тепла и разработаны для снижения вероятности ошибок на каждом из этих этапов с использованием базовых семейств оборудования G 3/4″ с компактным межосевым расстоянием 90 мм: коллекторы с гидрострелкой серии BM-60 (стальные) или коллекторы с гидрострелкой серии BMSS-60 (нержавеющие)и насосными группами серии NG-25.

Расшифровка обозначения комплектов: xx - конфигурация используемого балансировочного коллектора; yy - номер спецификации

🎚 Конфигурация узла под Ваши требования

Выбор из готовых решений

Шаг 1.1. В разделе "Комплекты" выберите выберите подходящую конфигурацию, перейдя в корзину.
Шаг 1.2. Проверьте комплектацию, чтобы не закупить лишнего оборудования.

Конфигурация универсальной спецификации для профессионалов

Шаг 1.1. В разделе "Комплекты" выберите шаблон TU-DN25-BM-00, перейдя в корзину.
Шаг 1.2. Выберите модель походящего коллектора, удалив ненужные модификации.
Шаг 1.3. Выберите нужное кол-во и модели насосных групп для каждого контура в зависимости от типа регулирования температуры и их назначения.
Шаг 1.4. Выберите модели подходящих циркуляционных насосов.
Шаг 1.5. При необходимости автоматизации закажите сервопривод.

Шаг 2. Оформите заказ и мы отправим Вам счет на оплату от производителя в розничных ценах и предложим поставщика из Вашего региона.

Преимущества совместимой продукции

Прочные латунные накидные гайки

Особенность накидных гаек, входящих в комплект поставки насосной группы от Gidruss заключается в том, что они имеют повышенную прочность и коррозионную стойкость в отличии от крашенных стальных гаек, которые поставляются в комплекте с большинством циркуляционных насосов.

☝Рекомендация производителя

Не использовать насосные гайки из комплекта поставки насоса, так как это чревато тем, что через несколько лет их невозможно будет открутить, а так же весьма вероятны протечки возникшие между слоем краски и стальным корпусом гайки!

Подробнее

Обратный клапан до смесителя существенно снижает сопротивление контура

существенно снижает сопротивление на "большом круге" (контур циркуляции после смесителя), что обеспечивает большую площадь отапливаемых полов
перекрывает поток теплоносителя при выключенном насосе, что на 100% исключает паразитный поток по неработающему контуру

Подробнее

Ремонтный участок с накидными гайками повышает удобство обслуживания

Появляется возможность осуществить промывку контура без дополнительных временных врезок в систему отопления: перекрываем К1, К2; разбираем ремонтный участок; промываем контур через краны К3, К4.
Удобно производить полный слив теплоносителя для консервации объекта и прочих сервисных задач.

Подробнее

Надежные, ремонтопригодные шаровые краны c термометрами российского производства

Если кран вышел из строя - Вы всегда можете заказать из наличия новый по доступной цене .
- Диаметр шкалы 63 мм
- Точность показаний 1%
Артикул для заказа: BV-25TUN-25

Подробнее

Котловое подключение G 1″ снизит затраты на фитинги и запорную арматуру!

Подключение G 1″ позволяет сэкономить существенную сумму на обвязке котлового контура . У конкурентов обычно используется подключение "с запасом" - G 1¼″ и теперь если пересчитать все элементы обвязки (краны, фитинги, обратные клапаны, труба).

Подробнее

Вопросы и ответы

Схема отопления как правильно выбрать?

Как поменять местами подающую и обратную линию насосной группы?

Как соединять резьбовую гидрострелку с коллектором?

С какой стороны можно подключать котел к балансировочному коллектору?
