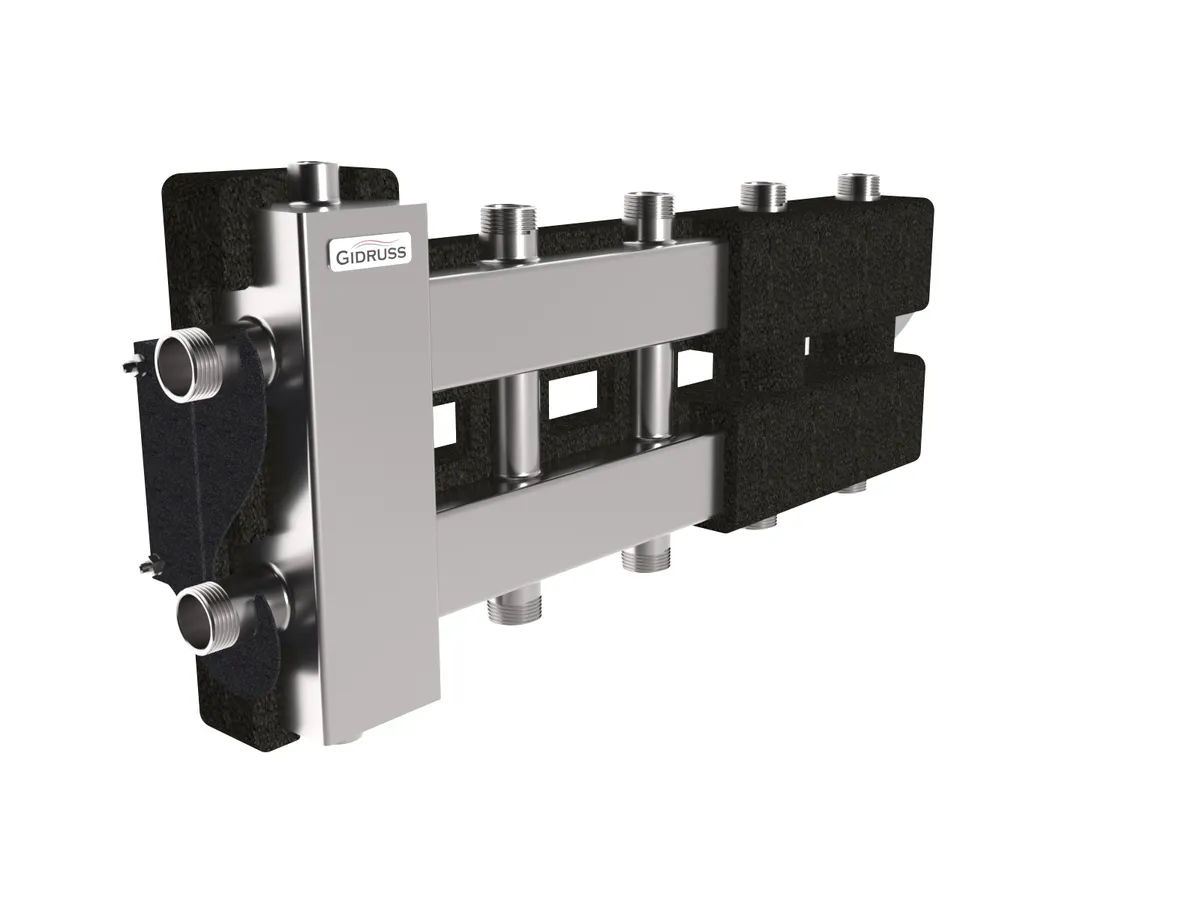

Коллектор с гидрострелкой BMSS-60-5DU.EPP (балансировочный коллектор в теплоизоляции 2+2+1) из нержавеющей стали AISI 304 предназначен для энергоэффективной обвязки котельной с одним основным котлом и 5 потребителями с гарантией - 12 лет и сроком службы - 50 лет!

Вы можете заказать более бюджетный аналог BM-60-5DU.EPP из конструкционной стали 09Г2С (гарантия 7 лет, срок службы 20 лет) , но только если в системе не используются полипропиленовые трубы!

📑 Проектирование и комплектация

Для удобства проектирования и комплектации насосная группа NGSS-25C входит в состав следующих наборов:

• Комплект обвязки теплого пола и радиаторов TU-60-04 (заказывайте в любом филиале ЭТМ)

Для получения готовой BIM-модели узла TU-60-04 обращайтесь в конструкторский отдел Gidruss: chdi@gidruss.ru .

🧳 Как правильно подключить гидрострелку на 5 контуров к котлу?

• Подключение котла может осуществляться как справа так и слева через экономичное подключение G 1″.
• Для возможности отведения воздуха и осаждения шлама корпус гидрострелки должен быть расположен строго вертикально, а подающая линия котла всегда сверху.
• Если Вам недостаточно магистрального присоединения G 1", например если котел напольный с внешним насосом или он расположен дальше 10 м от гидрострелки - заказывайте: BMSS-80-5DU.EPP с подключением котла G 1¼″

🔌 Как подключить 4 - 5 потребителей отопления к гидрострелке ?

• Для подключения потребителей удобней всего использовать насосные группы DN25 от Gidruss
• Если Вам нужно 4 контура подвести сверху, а пятый сбоку - заказывайте: BMSS-60-5D.EPP (4+1)
• Если Вам нужно все 5 контуров подвести сверху или снизу - заказывайте: BMSS-80-6D.EPP (5+1)

♻ За счет чего коллектор с гидрострелкой от Gidruss может снизить счета за газ до 2 %?

Экспериментальным путем было установлено, что EPP-теплоизоляция, снижает теплоотдачу коллектора с гидрострелкой BMSS-60-5DU.EPP на 190-210 Вт (при температуре коллектора 65-75°С) а при среднегодовом расходе энергии 10 кВт (статистический показатель для дома 150-200 м²) эта потеря составит как раз 2 %. Контраргумент, что котельную нужно всегда отапливать не работает, так как при нормальном утеплении стен, остаточного тепла от самого котла и от трубной обвязки вполне достаточно для комфортной температуры большинство дней в году, а для холодной пятидневки в котельной в любом случае должен стоять радиатор с термоголовкой, особенно это актуально для центрального, южного и приволжского, федеральных округов.

🧹 Почему BMSS-60-5DU.EPP очищает теплоноситель от воздуха и шлама лучше других?

Встроенный нержавеющий сепаратор в виде поперечной полноразмерной перфорированной пластины:

• За счет завихрения потока самого воздухо-насыщенного теплоносителя из подающей линии котла, обеспечит эффективное всплытие пузырьков воздуха с последующим их отведением через верхний штуцер гидрострелки и подключенного к нему автоматического воздухоотводчика.
• За счет завихрения самого загрязненного шламом потока теплоносителя из обратной линии системы осаждает механические примеси в отстойнике гидрострелки с последующем их выведением через подключенный дренажный кран.
• Так же сепаратор препятствует пробиванию котловым насосом бокового контура реактивной струей, что часто вызывает паразитный поток отключенного автоматикой бокового контура.

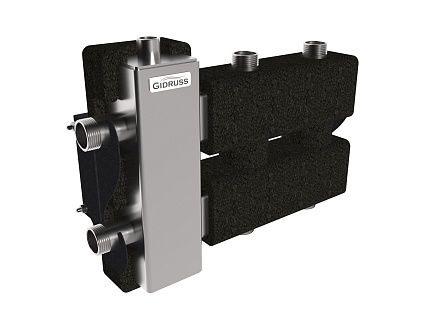

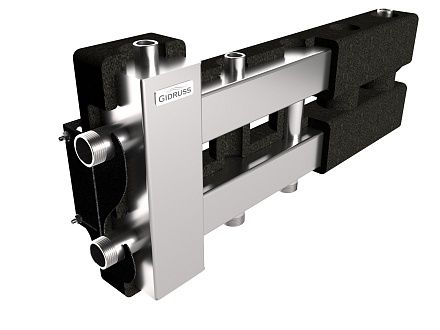

◰ Альтернативные варианты компоновок котельной с 5 потребителями.
