Усадьба Татищева В.Н. расположена в l.Болдино московской области.
Отапливаемая площадь усадьбы составляет 2250 м²

✅ Какое оборудование необходимо для отопления усадьбы?

• Сердце котельной - каскад из трех газовых напольных котлов Sime RS 151 MK II общей мощностью 450 кВт.

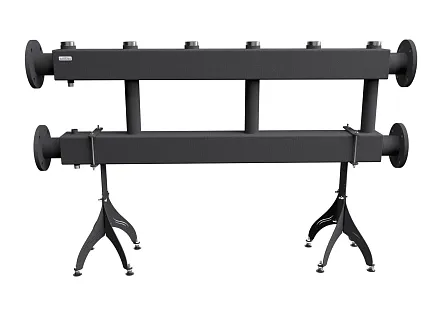

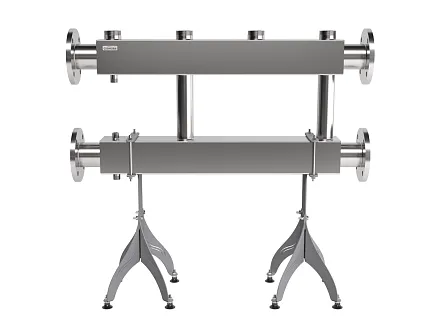

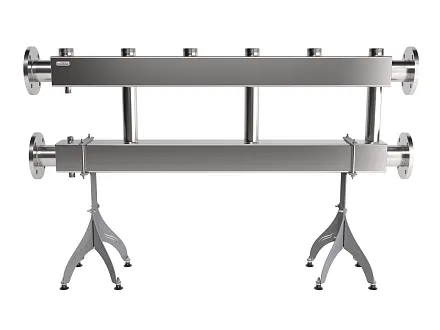

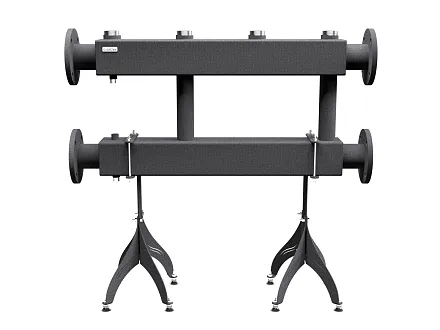

• Объединяется модельным коллектором MK-600-3x50 в общую магистраль для передачи тепла в БИТП.
• После поступление теплотрассы в БИТП теплоноситель попадает на главную гидрострелку GR-600-80.
• Далее распределяется по основным потребителям (теплые полы, радиаторы, бойлеры, теплотрасса служебного корпуса и прочие)
• Отдельное строение служебного корпуса имеет свой ИТП на базе балансировочного коллектора BM-100-3D
• Далее теплоноситель распределяется через малую гидрострелку ИТП на суб-потребители служебного корпуса: радиаторы, бойлер.



📑 Зачем нужна наглядная визуализация инженерных систем ?




Столь детальная виде-опрезентация необходима для более наглядного восприятия структуры столь сложной инженерной системы отопления подрядчикам, заказчикам и другим участникам столь масштабного проекта реконструкции.




Подробности можно посмотреть на Посмотреть видео на Youtube-канале ПРОЕКТСЕРВИС.ПРО.
