Name: Термо-гидравлический разделитель на 3 контура TGR-60-25x3
Brand: GIDRUSS
SKU: 14 06003 20
Price: 15200 RUB
Availability: InStock

Артикул:14 06003 20

TGR-60-25x3

до 60 кВт, 3 контура G 1″

Основные характеристики

Материал исполнения:

Конструкционная сталь

Количество контуров:

Магистральное присоединение:

G 1″ (НР)

Мощность максимальная, кВт:

Максимальная подача, м³/ч:

2.6

Логистические параметры

Масса брутто, кг:

6,65

Размеры упаковки, (Д x Ш х В), мм:

950 x 155 x 85

Объем упаковки, м³:

0.01252

15 200 ₽ Розничная цена

В наличии у производителя:

37 шт

Продукция из этой же серии

TGRSS-40-20x2 (нерж., до 40 кВт, 2 контура G ¾″)

TGRSS-60-25x2 (нерж., до 60 кВт, 2 контура G 1″)

TGRSS-60-25x3 (нерж., до 60 кВт, 3 контура G 1″)

Описание

Термо-гидравлический разделитель TGR-60-25x3 используется в автономных котельных на объектах до 500 м² для гидравлической увязки настенного или напольного газового котла с тремя потребителями DN25 с ⚠ гарантией 7 лет и сроком службы 20 лет.

🔌Как проще всего подключить к газовому или электрическому котлу 2 контура отопления ?

Радиаторы следует подключать на первый контур напротив подачи котла через прямую насосную группу NG-25 с регулировкой температуры с помощью автоматики котла.
Теплый пол площадью до 250 м² с регулировкой температуры от ПЗА котла подключайте через насосную группу NG-25С с поворотным смесительным клапаном с регулировкой температуры с помощью ПЗА-котла пропорционально сниженной за счет положения смесителя, если же хотите регулировать автоматически закажите сервопривод WA-001.
Теплый пол площадью до 100 м² с ручной регулировкой температуры подключайте через насосную группу NG-25СTS (ручная регулировка теплоносителя в диапазоне от 20 до 43°С).
Второй контур радиаторов или иной потребитель до 10 кВт подключайте через насосную группу NG-25СTS (ручная регулировка теплоносителя в диапазоне от 35 до 60°С).

🛒 Комплекты оборудования для удобства закупки

☝ Рекомендации производителя по обвязке системы отопления на 3 контура.

Для объектов без проекта с теплопотреблением 40-60 кВт, для исключения проблем с гидравликой и запуском системы, настоятельно рекомендуем использовать более современный способ обвязки на базе линейки BM-60, а лучше закажите проект отопления в GIDRUSS.

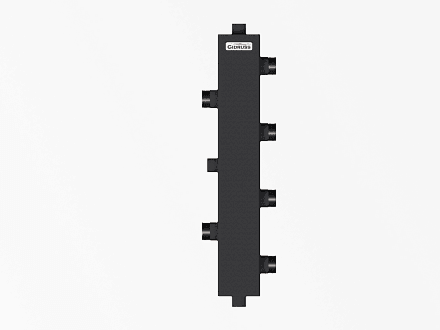

Если у Вас загрузка бойлера косвенного нагрева для подготовки ГВС будет происходить по приоритету - подключайте его до гидрострелки и тогда можно купить более компактный термо-гидравлический разделитель на 2 контура TGR-60-25x2.
Планируете эксплуатировать объект более 50 лет ? ⇶ Заказывайте: нержавеющий термогидравлический разделитель на 3 контура TGRSS-60-26x3 и получите гарантию 12 лет!

Все характеристики

Основные характеристики

Материал исполнения:

Конструкционная сталь

Количество контуров:

Максимальная подача, м³/ч:

2.6

Мощность максимальная, кВт:

Максимальная отапливаемая площадь, м²:

500

Магистральное присоединение:

G 1″ (НР)

Подключения потребителей:

G 1″ (НР)

Доп. присоединение:

Rp ½″ (ВР)

Межосевое расстояние, мм:

125

Вылет от стены, мм:

100-140

Логистические параметры

Размеры упаковки, (Д x Ш х В), мм:

85 x 950 x 155

Объем упаковки, м³:

0.01252

Длина, мм:

950

Ширина, мм:

155

Высота, мм:

Преимущества продукции Гидрусс

Гарантия на продукцию Гидрусс из стали - 7 лет!

Конструкционная сталь 09Г2С это стабильность изделия при колебаниях температуры + 7 лет гарантии!!

Широкий температурный диапазон применения от -70 до 475˚С с сохранением характеристик прочности, пластичности и химостойкости
Высокая коррозионная стойкость стали 09Г2С по сравнению с обычно сталью 3 (дешевая профильная труба) и сталью 20 (шовная ВГП-труба) существенно продлит срок службы изделий.
Низкий показатель отпускной хрупкости позволит получить после сварки абсолютно однородное изделие, более устойчивое к рабочим и аварийным колебаниям температуры и давления
Содержание марганца и кремния в 09Г2С способствуют удалению кислорода из металла

P.S. Как отличить изделие из 09Г2С от обычных разнородных металлов ст. 3 и ст. 20?

По наличию шва на внутренней стороне резьбового патрубка: если виден или прощупывается шов значит перед Вами некачественное изделие.
Повышенная толщина корпуса в 3 мм и больший радиус изгиба профиля т.к. 09Г2С гнется сложнее чем Ст.20 или Ст.3, т.е. если перед Вами изделие с острой кромкой изгиба профильной трубы это не 09Г2С.
Сравнение с продукцией GIDRUSS сходной модели на вес - если изделие конкурента намного легче, это значит, что толщина стенки профильной трубы менее 2 мм и оно точно не из 09Г2С!

Подробнее

Презентабельная износостойкая окраска "черный муар с серебром"!

Порошковая окраска "Муар Металлик" стойко переносит любые механические повреждения.
На изделиях GIDRUSS не остается марких следов даже в случае неаккуратного монтажа!

Подробнее

Котловое подключение G 1″ снизит затраты на фитинги и запорную арматуру!

Подключение G 1″ позволяет сэкономить существенную сумму на обвязке котлового контура . У конкурентов обычно используется подключение "с запасом" - G 1¼″ и теперь если пересчитать все элементы обвязки (краны, фитинги, обратные клапаны, труба).

Подробнее

Документация

TGR-60-25x3.20.01 3D dwg.dwg

TGR-60-25x3.20.01.stp

TGR-60-25x3.20.01 2D dwg.dwg

TGR-60-25x3.21_ТЛ.pdf

Скачать всю документацию

Вопросы и ответы

Для чего нужна гидрострелка? Зачем мне гидравлический разделитель?

Для чего нужна гидрострелка?

Гидрострелка обеспечивает независимую работу циркуляционных насосов, продлевая их ресурс, чтобы например радиаторы не влияли на теплые полы.

Удаляет воздух из теплоносителя, чтобы система не ржавела и радиаторы нормально работали и не шумели.

Очищает теплоноситель от механических примесей для продления срока эксплуатации котла и насосов.

Зачем ставить гидравлический разделитель?

Гидрострелка продлевает жизнь самой дорогой детали котла - теплообменника так как циркуляция теплоносителя по котловому контуру всегда стабильна даже при сильном засорении грязевого фильтра, особенно в схемах, когда грязевой фильтр стоит после гидрострелки (см. пример на схеме обвязки 2 котлов ).
Циркуляционный насос котла проработает с гидрострелкой намного дольше так как циркуляция котловой воды не зависит от перекрытия термоголовок радиаторов в межсезонье.
Система будет работать стабильно на всем сроке эксплуатации, так как насосы отдельных контуров подбираются и настраиваются не зависимо друг от друга и сохраняют параметры даже при сильном засорении отдельных элементов системы

Когда есть смысл применить кольцевой коллектор?

Если кратко - это целесообразно на объекте до 250 м² при наличии 2-3 контуров с убыванием температуры, например подключив их в такой последовательности: БКН, радиаторы, теплый пол.

Для принятия же основательного решения советуем ознакомиться с дополнительными материалами:

Таблица выбора схемы отопления для частного дома
Интерактивная статья с возможностью оформления ТЗ на проектирование отопления в процессе прочтения: Схема отопления для дома до 200 м²: разбор 4 вариантов

Перейти на вопрос

Какие проблемы может решить гидрострелка ?

Котел потребляет много газа.
Не равномерно греются радиаторы.
Нагрев теплых полов влияете на нагрев радиаторов и наоборот.
Насос не продавливает систему отопления.
Часто ломается котел.

☝ Узнайте: Как правильно подобрать гидрострелку!

Сэкономьте свое время и отправьте 📑 запрос на бесплатный подбор гидрострелки и прочего оборудования котельной.

Перейти на вопрос

Можно ли располагать горизонтально термогидравлический разделитель?

Термогидравлический разделитель серий TGR, TGRSS можно устанавливать в горизонтальном положении, только нужно учесть, что при этом не будет работать функция отведения воздуха и шлама, поэтому нужно будет поставить деаэратор воздуха и фильтр механической очистки и/или дешламатор.

Перейти на вопрос

Как соединять резьбовую гидрострелку с коллектором (GR + MK + BM)?

В целях исключения появления внутренних напряжений конструкции после монтажа, повышения удобства обслуживания оборудования, обеспечивая возможность демонтажа без разведения трубопроводов, а так же сохранения гарантии на изделия:

с магистралью от G ¾″ до G 2″ в любой последовательности необходимо производить с помощью разъемных соединений с плоскими прокладкам.

⚠ Перед установкой ознакомьтесь с условиями по монтажу и эксплуатации оборудования GIDRUSS .

Какие фитинги нужны для соединения коллектора с гидрострелкой?

Ниже приведены позиции для заказа для разных серий коллекторов в зависимости от магистрального сечения (кол-во указано для одного соединения):

Для DN50 (GR/GRSS/MK/MKSS-250) заказывайте FIT.KBRS-50 (Rp G 2″, ВР-ВР, никелированнный чугун) - 1 шт
Для DN40 (GR/GRSS/BM/BMSS/MK/MKSS-150) заказывайте FIT.KBRS-40 (Rp 1½″, ВР-ВР, никелированнный чугун) - 1 шт
Для DN32 (GR/GRSS/BM/BMSS-80, MK/MKSS-100) заказывайте FIT.A-32-MM (Rp 1¼″, ВР-ВР, латунь ЛС-59) - 2 шт
Для DN25 (GR/GRSS/BM/BMSS/MK/MKSS-60) заказывайте FIT.A-25-MM (Rp 1″, ВР-ВР, латунь ЛС-59)- 2 шт
Для DN20 заказывайте (GR/GRSS/BM/BMSS/MK/MKSS-40) FIT.KBRS-20 (Rp ¾″, ВР-ВР, никелированнный чугун) - 1 шт

Как производить монтаж разъемных соединений?

Прикрутите пары разъемных частей американок к боковым штуцерам соединяемых изделий до их монтажа на стену таким образом, чтобы уплотняемые поверхности, к которым будет прижиматься прокладка, были на равном расстоянии от корпуса.
Установить изделия GR, MK на кронштейны K.UMS и проверьте с помощью уровня прижав его к плоскостям двух разъемных соединений, установленном на каждом изделии - они должны быть в одной вертикальной плоскости!
Установите прокладку и равномерно затяните накидные гайки прикладывая усилие по очереди, по аналогии с процессом затяжки гаек при установке колес на автомобиль.

Перейти на вопрос
