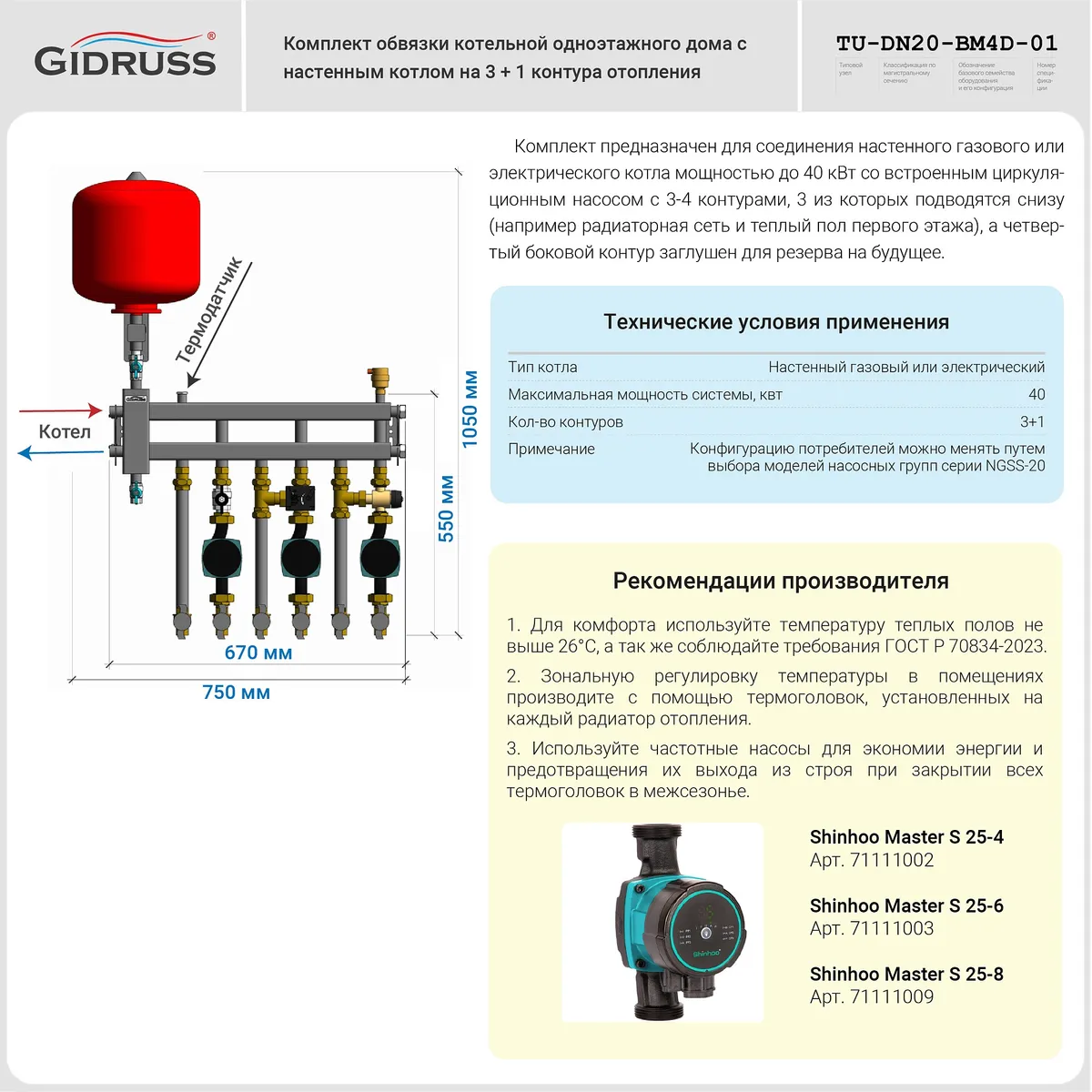

TU-DN20-BM4D-01 - Комплект обвязки котельной одноэтажного дома с настенным котлом на 4 (3+1) контура 3/4 до 40 кВт

DN20 до 40 кВт

Основные характеристики

Количество котлов:

1 настенный

Количество потребителей:

2+1

Мощность:

до 40 кВт

Краткое описание

🎚 Конфигурируйте комплект изменяя: ① модели насосных групп на каждый контур; ② модели циркуляционных насосов на каждый контур; ③ наличие сервопривода для автоматизации.

190,052 ₽

Согласно конфигуратору

В корзину

№	Наименование	Кол-во, шт.	Цена, ₽
Балансировочные коллекторы

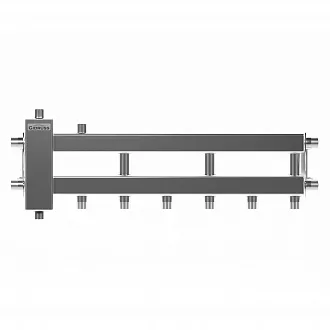

1	BMSS-40-4D (до 40 кВт, все контуры G ¾″, 4D-кронштейны K.UMS, подключение термодатчика) Артикул:BM 40A40 20 Логистические параметры	1	35 600 35 600
Насосные группы
2	NGSS-20 (нерж., ¾″, 90 мм, прямая группа) Артикул:NG 20A00 22 Логистические параметры	1	18 200 18 200
3	NGSS-20C (нерж., ¾″, 90 мм, поворотный смеситель Wester KVs 6.3) Артикул:NG 20A50 23 Логистические параметры	1	33 600 33 600

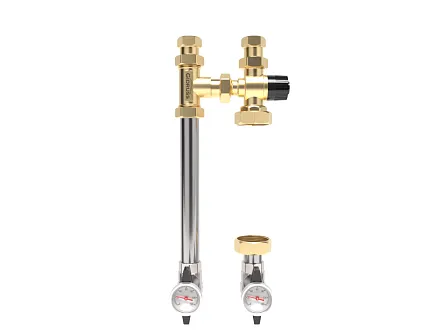

4	NGSS-20CTS [20-43°С] (нерж., ¾″, 90 мм, термостатический смеситель KVs 2.5, 20-43°С) Артикул:NG 20A30 22	1	28 400 28 400
Прочее оборудование
5	Автоматический воздухоотводчик Rp 1/2'' с обратным клапаном	1	990 990
6	Кран шаровый латунный 1/2 НР-ВР никелированный (артикул 0107166) Артикул:0107166	3	234 702

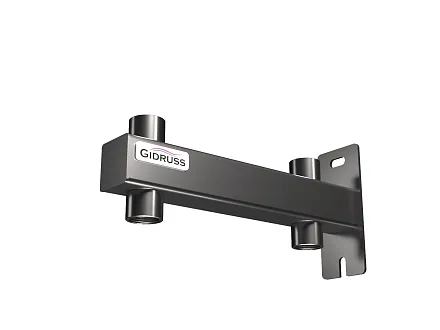

7	Консоль для расширительного бака BKSS-25.BASIS (нержавеющая сталь AISI 304, объем бака 8-25 л) Артикул:BK 2500B 24 Логистические параметры	1	8 100 8 100
8	Сервопривод трехходового клапана трехточечный Wester WA-001 (S11 3P) Артикул:WA-001 Логистические параметры	1	13 490 13 490
9	Циркуляционный насос Shinhoo MASTER S 25-4 Артикул:71111002	3	16 990 50 970

Характеристики комплекта

Количество котлов:

1 настенный

Количество потребителей:

2+1

Мощность:

до 40 кВт

Описание

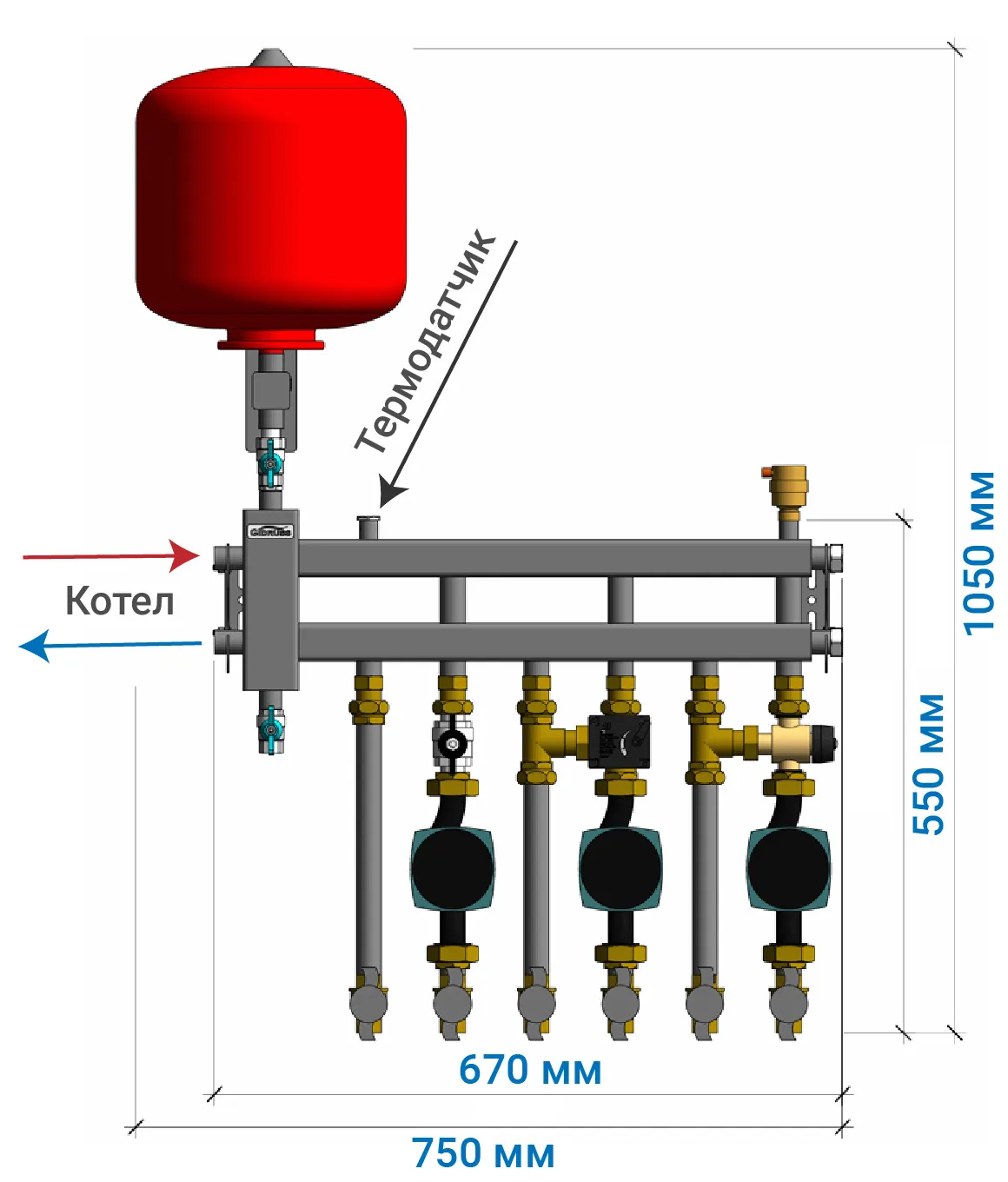

Комплект предназначен для соединения настенного газового или электрического котла мощностью до 40 кВт со встроенным циркуляционным насосом с 3-4 контурами, 3 из которых подводятся снизу (например радиаторная сеть и теплый пол первого этажа), а четвертый боковой контур заглушен для резерва на будущее.

Если один из контуров удобней подвести вертикально сверху см. TU-DN20-BM4DU-01

🎚 Конфигурация комплекта

Выбирайте модели насосных групп на каждый контур в зависимости от необходимости и принципа регулирования температуры каждого контура;
Выбирайте модели циркуляционных насосов на каждый контур в соответствии с гидравлическими расчетам;
Заказывайте сервопривод для автоматизации процесса регулирования с помощью мобильных приложений.

Почему в комплекте используются энергоэффективный насосы Shinhoo Master S 25-4 ?

Для домов площадью до 250 м² напора насоса в 4 м должно быть достаточно, иначе настоятельно рекомендуем проверить правильность обвязки потребителей и при необходимости увеличить диаметр магистральных труб.
Адаптация к изменению сопротивления радиаторной сети при автоматическом зональном регулировании термоголовками и случае их полного закрытия в межсезонье.
Адаптация к изменению сопротивления контуров теплого пола при автоматическом зональном регулировании комнатными термостатами, в том числе и в случае их полного закрытия.
Экономия электроэнергии и уменьшения емкости источника бесперебойного питания (только на этом можно сэкономить на переплате).
Затраты на электроэнергию у частотных расходов в 2-3 раза меньше чем у обычных насосов и даже если эта разница не критична в плане суммы затрат - подумайте над тем, нужно ли Вам будет резервировать электроснабжение от ИБП, где данный показатель сыграет ключевую роль.

Преимущества продукции Гидрусс

Сверхкомпактная и экономная обвязка ¾’’ снизит затраты на фитинги и запорную арматуру!

Для объектов S < 250 м2 можно существенно сэкономить место и стоимость системы за счет замены кранов, клапанов, фитингов с размера 1" на ¾".

Подробнее

Вопросы и ответы

Принцип работы гидрострелки и для чего она нужна?

Краткий ответ:

Гидрострелка обеспечивает гидравлическое разделение потоков теплоносителя, благодаря чему циркуляционные насосы работают независимо друг от друга (именно поэтому её еще называют "гидравлический разделитель"), а так же удаляет воздух и механические примеси.

① Принцип работы гидрострелки изнутри.

Гидрострелка - это по сути соединительный участок вертикального трубопровода между подающей и обратной линей большого сечения (байпас) с четырьмя магистральными подключениями сбоку: два с одной стороны (верхняя - подающая, нижняя обратная линия котлового контура) и два с другой (верхняя - подающая, нижняя обратная линия контура потребителей), одно подключение сверху (как правило это полдюймовая муфта для воздухоотводчика) и одно снизу (та же полдюймовая муфта дренажного крана) для ручного удаления механических примесей (шлама).

Зачем такое большое сечение "байпаса"?

Увеличенное сечение гидрострелки необходимо для выполнения основных функций:

гидравлическое разделение для независимой работы циркуляционных насосов за счет низкого сопротивления, в том числе и поэтому гидрострелка должна стоять как можно ближе к циркуляционным насосам потребителей;
низкая вертикальная скорость теплоносителя 0.1-0.2 м/с для возможности всплытия пузырьков воздуха в верхнюю полость с последующим отведением через автоматический воздухоотводчик и осаждение механических примесей (шлама) в нижней полости с последующим сливом накопившегося шлама в ручную через открытие дренажного крана.

Пример конструкции самой популярно модели гидрострелки GIDRUSS DN25

② В чем идея соосности и встроенных перегородок?

Наличие встроенного нержавеющего сепаратора позволяет более эффективно очищать теплоноситаль от воздуха и шлама (см. результаты термогидлравлического моделировани ниже)
Соосная схема компоновки, как следствие предыдущего пункта существенно упрощает разметку и ускоряет монтаж экономя пространство котельной
Более подробные преимущества смотрите в карточке каждого товара ниже...

Что происходит внутри гидрострелки при нормальной работе?

Как работает гидротсрелка со встроенным сепаратором от GIDRUSS

Негативный пример эксплуатации системы отопления без гидравлического разделения

Предположим, что у Вас обычный дом с настенным газовым котлом и радиаторами отопления.
Для комфорта и экономии энергоресурсов на каждом радиаторе установлены термоголовки.
Встроенный в котел циркуляционный насос обычно выдает в ненагруженную систему 1.2-1.5 м³/ч.
Если система работает зимой, то все термоголовки открыты и все хорошо - циркуляция по котлу нормальная
В межсезонье, когда тепла нужно очень мало термоголовки могут закрыться снизив подачу вплоть до нуля, при этом теплообменник будет прогреваться не равномерно, что будет медленно его "убивать" (вспомните, что бывает с кастрюлей при постепенном иcпарении воды - она в местах перегрева начинает деформироваться и подгорать)
Эта же проблема коснется и ресурса циркуляционного насоса, так как он работает практически в полностью зажатую систему и может выйти из строя в самый неподходящий момент.

Экономия на установке гидрострелки — это риск, который неизбежно ведет к росту эксплуатационных расходов. Отказ от гидравлического разделителя на этапе монтажа оборачивается преждевременным износом котла, разбалансировкой системы и перерасходом топлива. Выбирая мнимую экономию сегодня, владелец рискует столкнуться с дорогостоящим ремонтом и необходимостью переделывать систему отопления завтра, что в разы превышает стоимость самого устройства.

Ярым противникам схем с гидрострелкой можно так же предложить рассмотреть и другие схемы отопления, упомянутые в вопросе: Как выбрать схему отопления? .

③ Как окончательно убедиться в целесообразности применения гидрострелки?

Для принятия взвешенного решения можно либо изучить статистику поломок настенных газовых котлов на периоде в 10-20 лет и сопоставить с принципиальными схемами обвязки. Если Вы не знаете где же взять эту статистику: обратитесь в местный основательный сервисный центр котлового оборудования, например в Челябинской области это можно сделать в компании: "РСТ-Теплотехника" +7 (3517) 00‒73‒43 у которых Есть подобная статистика с более чем 10 000 объектов, заодно можете заключить с ними договор на сервисное обслуживание котельной ;)
P.S.
Обращение к региональным сервисным центрам котлового оборудования:
Если Вы поддерживаете применение гидравлических разделителей для продления срока службы котлового оборудования и работаете на рынке более 10 лет: отправьте контакты на director@gidruss.ru для размещения подобной ссылки.

Перейти на вопрос

Какие проблемы может решить гидрострелка ?

Котел потребляет много газа.
Не равномерно греются радиаторы.
Нагрев теплых полов влияете на нагрев радиаторов и наоборот.
Насос не продавливает систему отопления.
Часто ломается котел.

☝ Узнайте: Как правильно подобрать гидрострелку!

Сэкономьте свое время и отправьте 📑 запрос на бесплатный подбор гидрострелки и прочего оборудования котельной.

Перейти на вопрос

Можно ли устанавливать гидрострелку GR горизонтально?

Теоретически это возможно: функция гидравлического разделения сохранится в любом положении. Однако в этом случае перестанут работать системы воздухоотведения и дешламации. Кроме того, возникают риски непредсказуемых термогидравлических эффектов из-за нарушения температурного расслоения теплоносителя.

☝Рекомендация производителя

Не рискуйте и устанавливайте гидрострелку строго вертикально, ну а если у Вас что-то не помещается в котельную - отправьте нам запрос на бесплатную компоновку котельной и проектировщики Gidruss помогут Вам!

Перейти на вопрос

Схема отопления как правильно выбрать?

Аргументированный выбор схемы отопления можно сделать на основании таблицы критериев:

Схема отопления для частного дома как правильно выбрать?

Прочие рекомендации по системам отопления

Делайте систему так, чтобы можно было управлять температурой из котельной, а не лазить в коллекторные шкафы под лестницами и в шкафах - это повлияет на схему.
Предусматривайте возможность установки автоматики - это позволит Вам реализовать как удаленное управление температурой с телефона, так и запрограммировать нужный приоритет, о котором была речь выше.
Учитывайте температурный режим котла при настройках автоматики, так как в последнее время участились случаи использования конденсационных котлов вкупе с термостатическими смесителями, которые корректно работают только когда температура котла выше на 10 градусов и в межсезонье начинаются проблемы, когда например котел снизил температуру до 45 градусов, а в теплый пол нужно 40 - смеситель открывается почти полностью и сбивает температуру других контуровподбирайте насосы исходя из требуемых температурных режимов и сопротивления системы, а при новых объектах делайте несколько шагов по пересмотру сечения магистралей потребителей, иначе ни «кольцо» не «гидрострелка» Вам не поможет.
Если Вы собственник или ответственное лицо предприятия - ставьте обвязку по магистральному сечению на размер больше текущего расчета и тогда Вы всегда будете готовы нарастить систему дополнительными котлами и потребителями с любыми температурными режимами, не думая о том, что предыдущие контуры уже «разобрали все самое горячее»;)
Проектируйте основные компоненты системы масштабируемыми: каскад котлов, каскад бойлеров, каскад расширительных баков, …, а если у Вас нет на это времени - обратитесь к нам за бесплатной компоновкой или детальным проектом «растущей» котельной .

Дополнительная информация

Огромный выбор других схем отопления на все случаи жизни.
Интерактивная статья с возможностью создать ТЗ на проектирование:
Схема отопления для дома до 200 м²: разбор 4 вариантов

Перейти на вопрос

Как соединять резьбовую гидрострелку с коллектором (GR + MK + BM)?

В целях исключения появления внутренних напряжений конструкции после монтажа, повышения удобства обслуживания оборудования, обеспечивая возможность демонтажа без разведения трубопроводов, а так же сохранения гарантии на изделия:

с магистралью от G ¾″ до G 2″ в любой последовательности необходимо производить с помощью разъемных соединений с плоскими прокладкам.

⚠ Перед установкой ознакомьтесь с условиями по монтажу и эксплуатации оборудования GIDRUSS .

Какие фитинги нужны для соединения коллектора с гидрострелкой?

Ниже приведены позиции для заказа для разных серий коллекторов в зависимости от магистрального сечения (кол-во указано для одного соединения):

Для DN50 (GR/GRSS/MK/MKSS-250) заказывайте FIT.KBRS-50 (Rp G 2″, ВР-ВР, никелированнный чугун) - 1 шт
Для DN40 (GR/GRSS/BM/BMSS/MK/MKSS-150) заказывайте FIT.KBRS-40 (Rp 1½″, ВР-ВР, никелированнный чугун) - 1 шт
Для DN32 (GR/GRSS/BM/BMSS-80, MK/MKSS-100) заказывайте FIT.A-32-MM (Rp 1¼″, ВР-ВР, латунь ЛС-59) - 2 шт
Для DN25 (GR/GRSS/BM/BMSS/MK/MKSS-60) заказывайте FIT.A-25-MM (Rp 1″, ВР-ВР, латунь ЛС-59)- 2 шт
Для DN20 заказывайте (GR/GRSS/BM/BMSS/MK/MKSS-40) FIT.KBRS-20 (Rp ¾″, ВР-ВР, никелированнный чугун) - 1 шт

Как производить монтаж разъемных соединений?

Прикрутите пары разъемных частей американок к боковым штуцерам соединяемых изделий до их монтажа на стену таким образом, чтобы уплотняемые поверхности, к которым будет прижиматься прокладка, были на равном расстоянии от корпуса.
Установить изделия GR, MK на кронштейны K.UMS и проверьте с помощью уровня прижав его к плоскостям двух разъемных соединений, установленном на каждом изделии - они должны быть в одной вертикальной плоскости!
Установите прокладку и равномерно затяните накидные гайки прикладывая усилие по очереди, по аналогии с процессом затяжки гаек при установке колес на автомобиль.

Перейти на вопрос

Как поменять местами подающую линию с обратной для коллектора с гидрострелкой BM-...-...DU?

Разверните балансировочный коллектор BM/BMSS на 180° вокруг горизонтальной оси вдоль корпусов коллектора:

☝ Узнайте: Как правильно выбирать балансировочный коллектор с гидрострелкой!

Сэкономьте свое время и отправьте 📑 запрос на бесплатный подбор основного оборудования котельной.

Перейти на вопрос

Можно ли разворачивать исполнения BM..-..-..D контурами вверх?

Да, конечно! Только имейте ввиду, что порядок подающей и обратной линии изменится так:

☝ Узнайте: Как правильно выбирать балансировочный коллектор с гидрострелкой!

Сэкономьте свое время и отправьте 📑 запрос на бесплатный подбор основного оборудования котельной.

Перейти на вопрос

С какой стороны можно подключать котел к гидрострелке с коллектором BM/BMSS?

Так как изделие абсолютно симметрично по продольной вертикальной плоскости - подключать котел можно с любой стороны, развернув BM на 180 градусов вокруг вертикальной оси:
