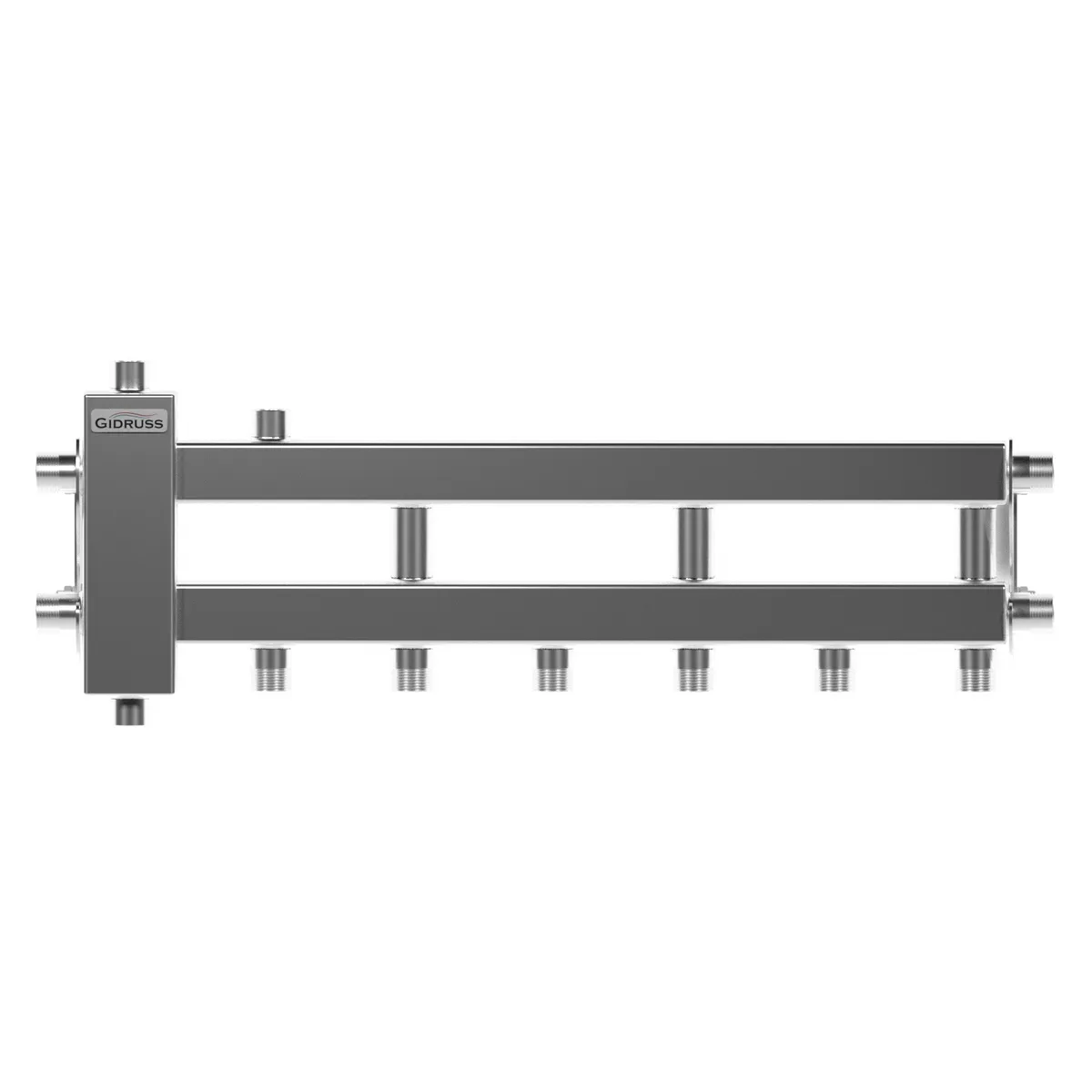

BMSS-40-4D

Нержавеющая гидрострелка на 4 контура для настенного котла (балансировочный коллектор в конфигурации 3+1) предназначена для энергоэффективной гидрообвязки котельной одноэтажного дома до 250 м² .

① Почему BMSS-40-4D очищает теплоноситель от воздуха и шлама лучше всех аналогов?

Встроенный нержавеющий сепаратор в виде поперечной полноразмерной перфорированной пластины:

• За счет завихрения потока самого воздухо-насыщенного теплоносителя из подающей линии котла, обеспечит эффективное всплытие пузырьков воздуха с последующим их отведением через верхний штуцер гидрострелки и подключенного к нему автоматического воздухоотводчика.
• За счет завихрения самого загрязненного шламом потока теплоносителя из обратной линии системы осаждает механические примеси в отстойнике гидрострелки с последующем их выведением через подключенный дренажный кран.
• Так же сепаратор препятствует пробиванию котловым насосом бокового контура реактивной струей, что часто вызывает паразитный поток отключенного автоматикой бокового контура.

Нержавеющая гидрострелка на 4 контура для настенного котла (балансировочный коллектор в конфигурации 3+1) предназначена для энергоэффективной гидрообвязки котельной одноэтажного дома до 250 м² .

② Как гидрострелка на 4 контура из нержавейки повышает надежность всей системы?

• нержавеющая сталь AISI прослужит век !
• Кронштейны с регулировкой 4 параметров в комплекте позволяют отрегулировать вылет трубной обвязки таким образом, чтобы он оказалось в одной плоскости, что существенно снижает кол-во соединений, экономит фитинги и трубы, а так же работу мастера.

③ Варианты компоновок котельной с BMSS-40-4D и их ограничения.

• Коллектор с гидрострелкой имеет 4 контура на ¾ дюйма с межосевым расстоянием 90 мм.
• Подключение котла может осуществляться как справа так и слева.
• Для изменения порядка подающих линий вертикальных потребителей нужно перевернуть коллектор на 180 градусов по горизонтальной оси.
• Для настенного котла с подачей выше 1.7 м³/ч - заказывайте модель с размерами подключений G 1″: BMSS-60-4D.EPP .

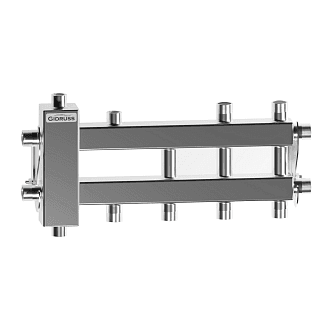

• Если Вам нужно подвести контуры с разных сторон - заказывайте модель BMSS-40-4DU в конфигурации 2+1+1 .
• Если Вы хотите использовать схему со встроенным между коллектором и гидрострелкой грязевиком и/или резервным электрокотлом без насоса (работающего в дежурном режиме за счет циркуляции насосов-потребителей), используйте отдельно гидрострелку GRSS-40-20 и коллектор отопления на 2+1+1 контура MKSS-40-4DU

④ Как установить гидрострелку на 4 контура в одноэтажном доме?

1. Радиаторы 1 этажа подключаются к нижнему контуру через насосную группу NGSS-20 с котловой температурой (рекомендуем коллекторную систему).
2. Коллектор теплого пола 1 этажа подключается к нижнему контуру через насосную группу NGSS-20СTS с ручной регулировкой температуры 20-43°С .
3. Радиаторы пристроя подключаются к нижнему контуру через насосную группу NGSS-20СTS с ручной регулировкой температуры 35-60°С .
4. Баня или гараж подключаются к боковому контуру через насосную группу NGSS-20СTS с ручной регулировкой температуры 35-60°С .
