Главная Типовые узлы гидравлической обвязки проверенной временемTU-BM80-4 - Обвязки котельной с гидрострелкой на 4 - 5 контуров до 60 КВт

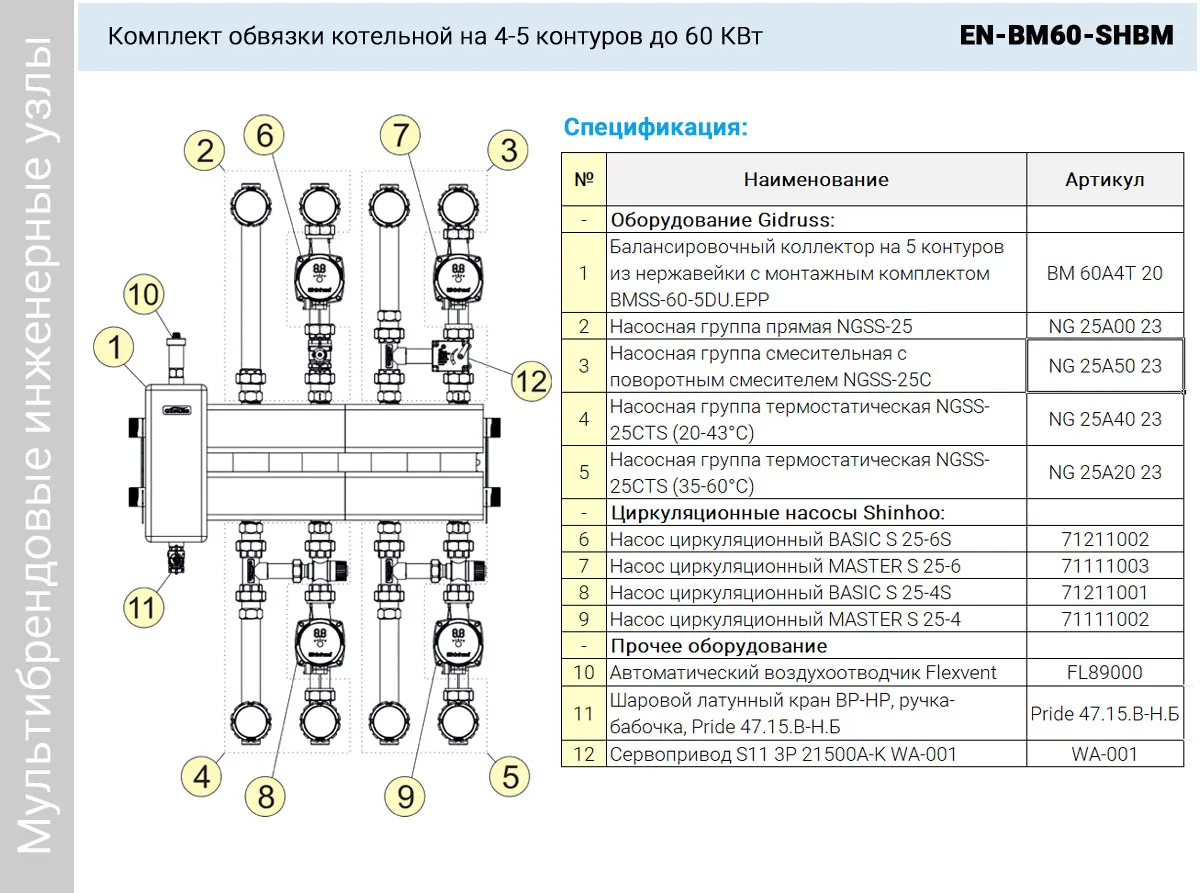

Комплект обвязки котельной на 4-5 контуров (до 60 КВт) TU-BM80-4Спецификация узла TU-BM80-4 (EN-BM60-SHBM)

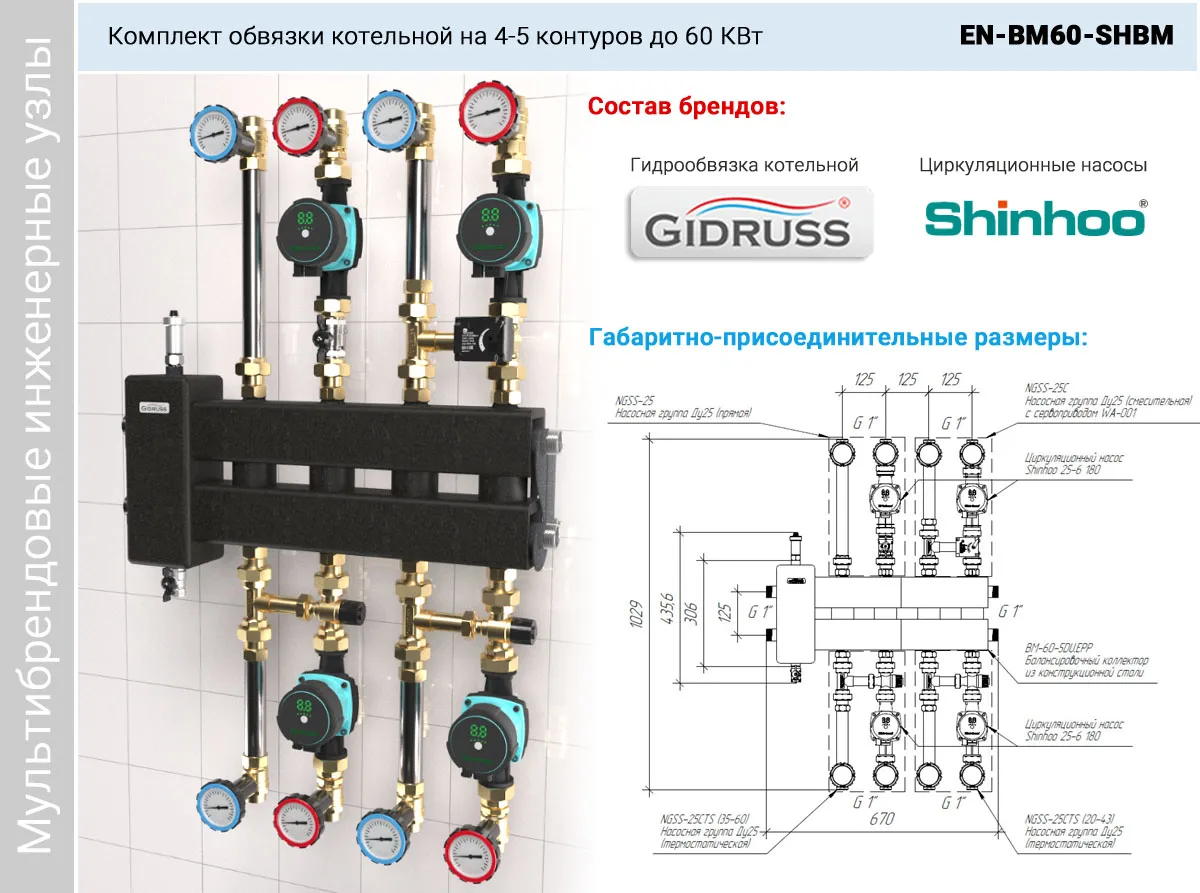

Комплект обвязки котельной на 4-5 контуров (до 60 КВт) TU-BM80-4

TU-BM80-4 - Обвязки котельной с гидрострелкой на 4 - 5 контуров до 60 КВт

Основные характеристики

Отапливаемая площадь:
До 500 м²
Мощность, кВт:
До 60/80 кВт
Кол-во контуров:
2-5
Магистральный диаметр:
G 1¼″″

Описание

Типовой узел TU-BM80-4 (старое название EN-BM60-SHBM) используется в системах отопления для обвязки котельной на базе настенного котла общей мощностью до 80 кВт со встроенным циркуляционным насосом либо одного напольного котла с внешним насосом до 60 кВт, соединяя их с 4 -5 потребителями тепла. Конфигурация узла под Ваши требования Выбор из готовых решений Шаг 1. Перейдите на вкладку "Комплекты" , выберите необходимый комплект по описанию. Шаг 2. Проверьте комплектацию, чтобы не закупить лишнего оборудования, например если у Вас уже есть в наличии циркуляционные насосы. Шаг 3. Оформите заказа у дилера по ссылке из комплекта или скачав спецификацию и направив её своему поставщику. Конфигурация универсальной спецификации для профессионалов Шаг 1. Перейдите на вкладку "Комплекты" и откройте универсальную спецификацию TU-BM80-4. 00 Шаг 2. Выберите модель походящего коллектора из 4 вариантов. Шаг 3. Выберите нужное кол-во и модели насосных групп для каждого контура в зависимости от типа регулирования температуры и их назначения. Шаг 4. Выберите модели подходящих циркуляционных насосов. Шаг 5. При необходимости автоматизации закажите сервопривод и прочие необходимые элементы из спецификации. Цена оборудования вопроса и где купить? Заказать комплект оборудования можно у дилеров: На сайте LUNDA.ru можно сконфигурировать узел изменяя кол-во оборудования, добавляемого в корзину
Готовые объекты
Монтаж отопления в частном доме г.Красноярск
Монтаж отопления в частном доме г.Красноярск
Монтажник:
ООО "РЕХПРО" (REHPRO)
Проектировщик:
ООО "РЕХПРО" (REHPRO)
Поставщик:
ООО "РЕХПРО" (REHPRO)
Объект сдан:
14.02.2021
Описание

Типовой узел TU-BM80-4 (старое название EN-BM60-SHBM) используется в системах отопления для обвязки котельной на базе настенного котла общей мощностью до 80 кВт со встроенным циркуляционным насосом либо одного напольного котла с внешним насосом до 60 кВт, соединяя их с 4 -5 потребителями тепла.

Конфигурация узла под Ваши требования

Выбор из готовых решений

Шаг 1. Перейдите на вкладку "Комплекты", выберите необходимый комплект по описанию.
Шаг 2. Проверьте комплектацию, чтобы не закупить лишнего оборудования, например если у Вас уже есть в наличии циркуляционные насосы.
Шаг 3. Оформите заказа у дилера по ссылке из комплекта или скачав спецификацию и направив её своему поставщику.

Конфигурация универсальной спецификации для профессионалов

Шаг 1. Перейдите на вкладку "Комплекты" и откройте универсальную спецификацию TU-BM80-4.00
Шаг 2. Выберите модель походящего коллектора из 4 вариантов.
Шаг 3. Выберите нужное кол-во и модели насосных групп для каждого контура в зависимости от типа регулирования температуры и их назначения.
Шаг 4. Выберите модели подходящих циркуляционных насосов.
Шаг 5. При необходимости автоматизации закажите сервопривод и прочие необходимые элементы из спецификации.

Цена оборудования вопроса и где купить?

Заказать комплект оборудования можно у дилеров:

Преимущества совместимой продукции
Прочные латунные гайки от Gidruss
Прочные латунные накидные гайки
Особенность накидных гаек, входящих в комплект поставки насосной группы от Gidruss заключается в том, что они имеют повышенную прочность и коррозионную стойкость в отличии от крашенных стальных гаек, которые поставляются в комплекте с большинством циркуляционных насосов.

☝Рекомендация производителя

Не использовать насосные гайки из комплекта поставки насоса, так как это чревато тем, что через несколько лет их невозможно будет открутить, а так же весьма вероятны протечки возникшие между слоем краски и стальным корпусом гайки!
Подробнее
Обратный клапан до смесителя существенно снижает сопротивление контура
  • существенно снижает сопротивление на "большом круге" (контур циркуляции после смесителя), что обеспечивает большую площадь отапливаемых полов
  • перекрывает поток теплоносителя при выключенном насосе, что на 100% исключает паразитный поток по неработающему контуру
Подробнее
Ремонтный участок с накидными гайками повышает удобство обслуживания
Ремонтный участок с накидными гайками повышает удобство обслуживания
  1. Появляется возможность осуществить промывку контура без дополнительных временных врезок в систему отопления: перекрываем К1, К2; разбираем ремонтный участок; промываем контур через краны К3, К4.
  2. Удобно производить полный слив теплоносителя для консервации объекта и прочих сервисных задач.
Подробнее
Надежные, ремонтопригодные шаровые краны c термометрами российского производства
Если кран вышел из строя - Вы всегда можете заказать из наличия новый по доступной цене .
- Диаметр шкалы 63 мм
- Точность показаний 1%
Артикул для заказа: BV-25TUN-25
Подробнее
Вопросы и ответы
Схема отопления как правильно выбрать?
Как поменять местами подающую и обратную линию насосной группы?
С какой стороны можно подключать котел к балансировочному коллектору?
