Проектирование котельной в Ставрополе
О объекте
Город:Ставрополь
Регион расположения:
Россия, Ставропольский край
Материал:Нержавеющая сталь AISI 304
Тип объекта:Частный дом
Стадия:Проектирование
Объект сдан:09.12.2019
Описание

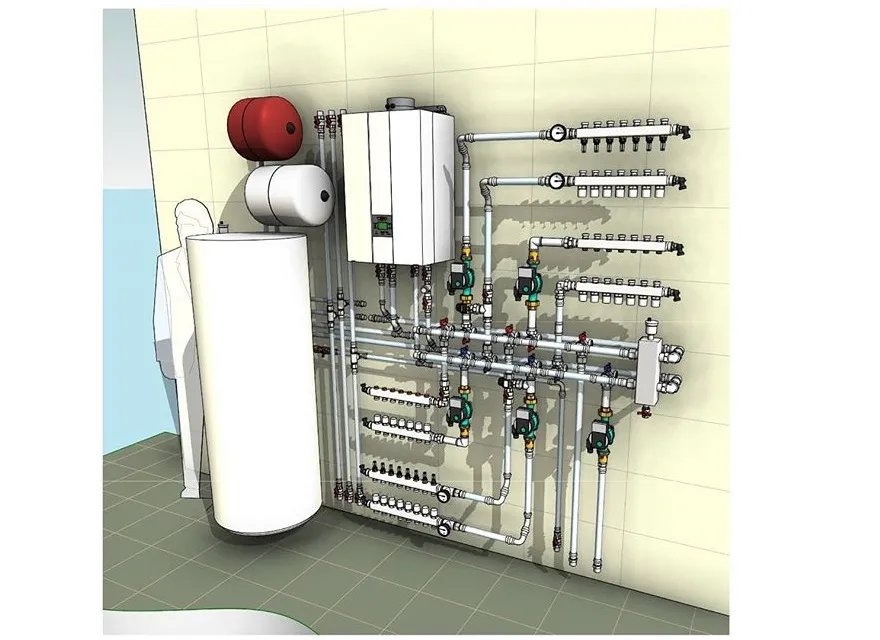

Мастера из Лигатерм спроектировали концепт котельной для отопления двухэтажного дома площадью до 400 кв.м. с пятью отопительными контурами: 2 контура тёплых полов, 2 контура радиаторного отопления, 1 прямой контур (бассейн, вентиляция и т.п.) ⠀ Список оборудования в проекте системы отопления: Газовый конденсационный котел WOLF FGB-35 Бойлер косвенного нагрева WSTB 200 Высокоэффективные насосы Wilo-Yonos PICO Циркуляционный насос ГВС Star-Z NOVA T с таймером времени Нержавеющие трубы Valtec Запорная арматура Tiemme Коллекторы и резьба Uni-fitt Расширительные баки Flamco Гидравлический разделитель Gidruss ⠀ Основные преимущества данного проекта: Компактность Удобство обслуживания Ремонтопригодность Простая масштабируемость схемы Погодозависимое регулирование Адаптируемость Цена собранного на несущем каркасе и готового к запуску комплекта составляет 400 тысяч рублей. Цена может быть существенно снижена за счёт корректировки количества отопительных контуров, использования более дешёвого котла и насосов.
Проект реализовали
Установлено оборудование
'%3e%3cpath%20d='M7%2020C6.16667%2020%205.45833%2019.7083%204.875%2019.125C4.29167%2018.5417%204%2017.8333%204%2017H1.5L1.95%2015H4.775C5.05833%2014.6833%205.39167%2014.4375%205.775%2014.2625C6.15833%2014.0875%206.56667%2014%207%2014C7.43333%2014%207.84167%2014.0875%208.225%2014.2625C8.60833%2014.4375%208.94167%2014.6833%209.225%2015H13.4L15.5%206H4.55L4.65%205.575C4.75%205.10833%204.97917%204.72917%205.3375%204.4375C5.69583%204.14583%206.11667%204%206.6%204H18L17.075%208H20L23%2012L22%2017H20C20%2017.8333%2019.7083%2018.5417%2019.125%2019.125C18.5417%2019.7083%2017.8333%2020%2017%2020C16.1667%2020%2015.4583%2019.7083%2014.875%2019.125C14.2917%2018.5417%2014%2017.8333%2014%2017H10C10%2017.8333%209.70833%2018.5417%209.125%2019.125C8.54167%2019.7083%207.83333%2020%207%2020ZM15.925%2013H20.75L20.85%2012.475L19%2010H16.625L15.925%2013ZM15.45%206.175L15.5%206L13.4%2015L13.45%2014.825L14.3%2011.175L15.45%206.175ZM0.5%2013.325L1%2011.325H6.5L6%2013.325H0.5ZM2.5%209.675L3%207.675H9.5L9%209.675H2.5ZM7%2018C7.28333%2018%207.52083%2017.9042%207.7125%2017.7125C7.90417%2017.5208%208%2017.2833%208%2017C8%2016.7167%207.90417%2016.4792%207.7125%2016.2875C7.52083%2016.0958%207.28333%2016%207%2016C6.71667%2016%206.47917%2016.0958%206.2875%2016.2875C6.09583%2016.4792%206%2016.7167%206%2017C6%2017.2833%206.09583%2017.5208%206.2875%2017.7125C6.47917%2017.9042%206.71667%2018%207%2018ZM17%2018C17.2833%2018%2017.5208%2017.9042%2017.7125%2017.7125C17.9042%2017.5208%2018%2017.2833%2018%2017C18%2016.7167%2017.9042%2016.4792%2017.7125%2016.2875C17.5208%2016.0958%2017.2833%2016%2017%2016C16.7167%2016%2016.4792%2016.0958%2016.2875%2016.2875C16.0958%2016.4792%2016%2016.7167%2016%2017C16%2017.2833%2016.0958%2017.5208%2016.2875%2017.7125C16.4792%2017.9042%2016.7167%2018%2017%2018Z'%20fill='%230F0E0E'/%3e%3c/g%3e%3c/svg%3e)
Описание
Мастера из Лигатерм спроектировали концепт котельной для отопления двухэтажного дома площадью до 400 кв.м. с пятью отопительными контурами:
2 контура тёплых полов, 2 контура радиаторного отопления, 1 прямой контур (бассейн, вентиляция и т.п.)
⠀
Список оборудования в проекте системы отопления:
⠀
Основные преимущества данного проекта:
Цена собранного на несущем каркасе и готового к запуску комплекта составляет 400 тысяч рублей.
Цена может быть существенно снижена за счёт корректировки количества отопительных контуров, использования более дешёвого котла и насосов.
2 контура тёплых полов, 2 контура радиаторного отопления, 1 прямой контур (бассейн, вентиляция и т.п.)
⠀
Список оборудования в проекте системы отопления:
- Газовый конденсационный котел WOLF FGB-35
- Бойлер косвенного нагрева WSTB 200
- Высокоэффективные насосы Wilo-Yonos PICO
- Циркуляционный насос ГВС Star-Z NOVA T с таймером времени
- Нержавеющие трубы Valtec
- Запорная арматура Tiemme
- Коллекторы и резьба Uni-fitt
- Расширительные баки Flamco

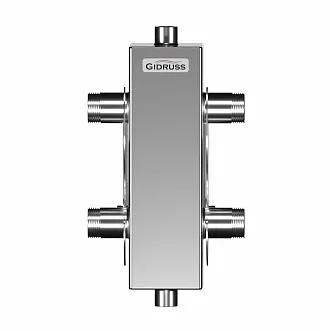

- Гидравлический разделитель Gidruss
⠀
Основные преимущества данного проекта:
- Компактность
- Удобство обслуживания
- Ремонтопригодность
- Простая масштабируемость схемы
- Погодозависимое регулирование
- Адаптируемость
Цена собранного на несущем каркасе и готового к запуску комплекта составляет 400 тысяч рублей.
Цена может быть существенно снижена за счёт корректировки количества отопительных контуров, использования более дешёвого котла и насосов.
Преимущества оборудования
Эксклюзивная комбинированная полировка нержавеющей стали
- Матовый корпус позволяет снизить вероятность появления царапин в процессе монтажа и жирных следов.
- Резьбы и торцы с зеркальной поверхностью дополняют серебряным блеском.
Нержавеющая сталь 08Х18Н10 (AISI 304) это срок службы более 50 лет + 12 лет гарантии!
Сталь 08Х18Н10 (AISI 304) это качественная аустенитная нержавеющая сталь которая является кислотостойкой и выдерживает до 900°С, а в системе отопления прослужит более 50 лет!
Отличить качественную нержавейку AISI 304 от дешевых аналогов, подверженных коррозии AISI 430 ("ферритка"), AISI 201 (Eco), прикладывать магнит следует на плоские части корпуса, т.к. на сварочных швах и изгибах наблюдаются магнитные аномалии.
Подробнее
Монтажная система с регулировкой положения повысит надежность, снизив кол-во трубных соединений (в комплекте поставки)
- Регулировка вылета оси трубопроводов от стены для исключении лишних соединений подводки.
- Выравнивание изделия вертикально в боковой плоскости даже на неровной стене.
- Точное вертикальное позиционирование по размеченной оси трубопровода на стене даже при смещении бура в пустотелом кирпиче.
- Выставление изделия в горизонте или по проектному уклону.
Боковой контур повышенной производительности
- Позволяет подключать мощные потребители, такие как теплообменники для подогрева бассейнов и вентиляции.
- Возможность гармоничного расширения системы при добавлении отопительных контуров с помощью дополнительных секций модульных коллекторов MKSS.
Сверхкомпактная и экономная обвязка ¾’’ снизит затраты на фитинги и запорную арматуру!
Для объектов S < 250 м2 можно существенно сэкономить место и стоимость системы за счет замены кранов, клапанов, фитингов с размера 1" на ¾".
Подробнее Точные удобочитаемые термометры D=63 мм
- Точность показаний намного выше, чем у мелких термометров, встроенных в ручки кранов.
- Диаметр 63 мм позволяет с одного взгляда считывать температуру
