Обвязка двух напольных котлов по 100 кВт общей мощностью до 200 кВт
Основные характеристики
Отапливаемая площадь:До 500 м²
Мощность, кВт:
До 60 кВт
Кол-во контуров:2-5
Магистральный диаметр:
G 1″
Описание
TU-KK200 - это типовой узел для модульного проектирования, 🛒 оперативной закупки и 🔧 монтажа котельной частной резиденции или коммерческой постройки до 3000 м².
🎚 Выбирайте нужный ✅комплект оборудования в зависимости от материала коллекторов.

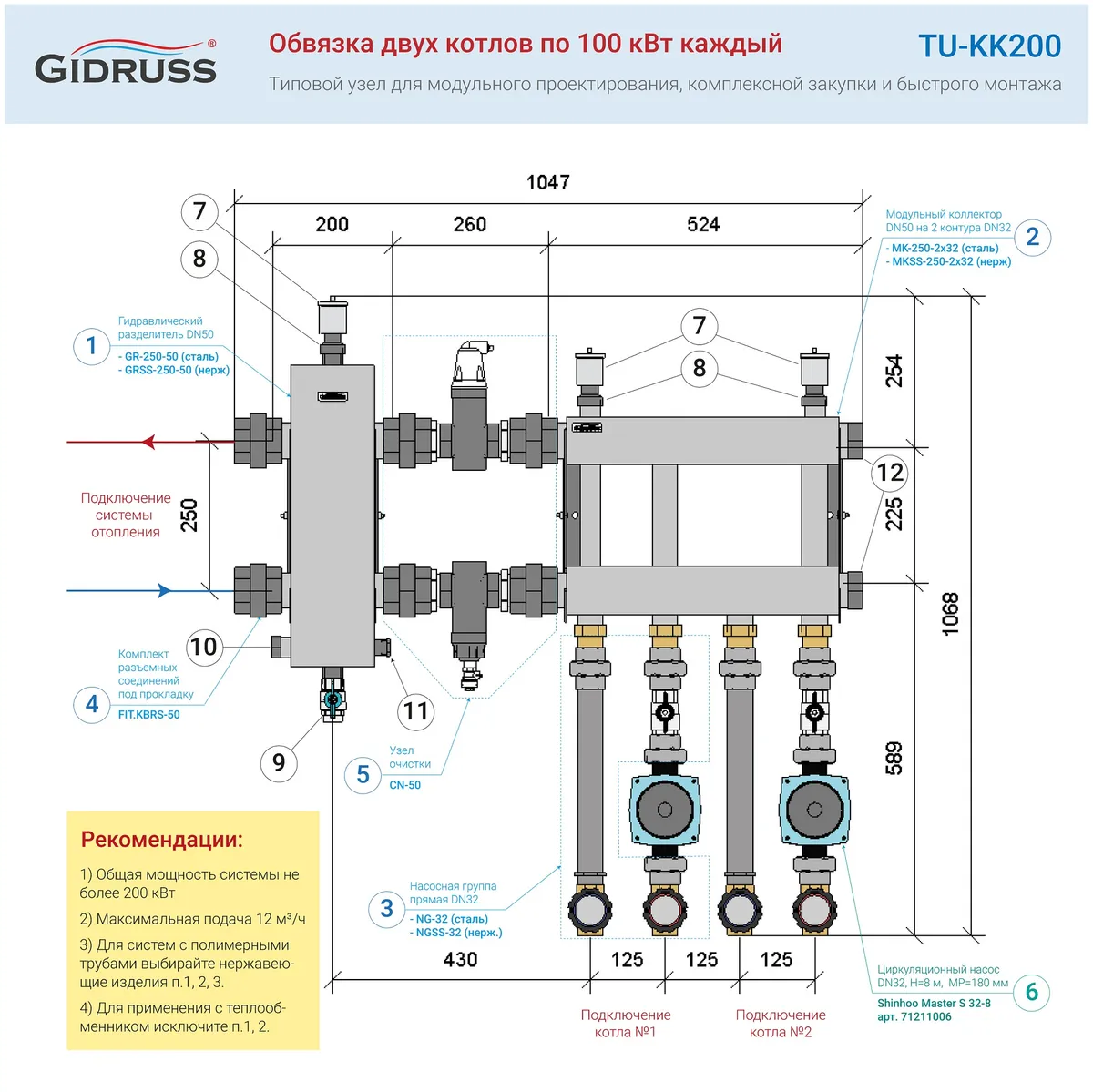

Полная спецификация узла EN-KK200

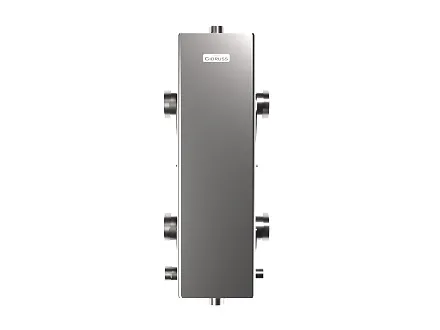

- Гидравлический разделитель GR-250-50 (стальной) или GRSS-250-50 (нержавеющий) - 1 шт

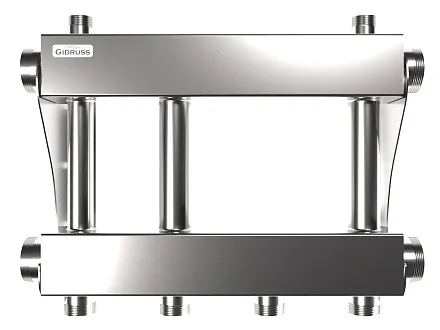

- Модельный коллектор MK-250-2x32 (стальной) или MKSS-250-2x32 (нержавеющий) - 1 шт
- Насосная группа NG-32 - 2 шт

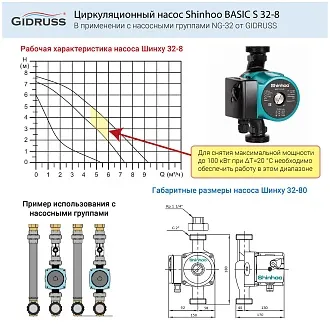

- Циркуляционный насос Shinhoo Master S 32-8 (DN32, напор 8 м, м.р. 180 мм) - 1 шт

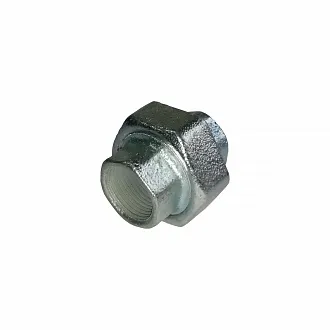

- Комплект разъемных соединений FIT.KBRS-50 - 1 шт
- Узел очистки CN-50 - 1 шт
- Автоматический воздухоотводчик 1/2" - 3 шт
- Переходник 1-1/2 ВР-ВР - 3 шт
- Кран шаровый 1/2" НР-НР - 1 шт
- Пробка 1" - 1 шт
- Заглушка 1/2" - 1 шт
- Пробка 2" - 2 шт
Универсальные спецификации
Готовые объекты
Шоу рум отопления в Магнитогорске
Монтажник:
Сантех Комфорт
Объект сдан:
13.05.2024
Монтаж отопления в Москвской области (п. Ветеран) 300 м²
Монтажник:
Teplotehnik.moscow
Объект сдан:
09.05.2023
Монтаж отопления в частном доме г. Тверь
Монтажник:
Дерябин Эдуард
Объект сдан:
02.02.2024
Проект котельной частного дома с газовым котлом с типовой котельной
Монтажник:
GALF - СПб
Объект сдан:
21.07.2023
Проект отопления быстро и дешево
Монтажник:
GALF - СПб
Объект сдан:
25.08.2020
Новый объект от монтажников из Чебоксар
Объект сдан:
25.08.2020
Новая котельная в Нижнем Новгороде
Объект сдан:
10.09.2020
Пример монтажа газового и электрического котла в Омской области
Монтажник:
САНТЕХ 55
Поставщик:
ТЕПЛОМАКС-55
Объект сдан:
01.10.2025
Монтаж котельной в Москве с проектом
Проектировщик:
ГК ПРОЕКТ
Поставщик:
Лунда - Москва - Очаково
Объект сдан:
15.09.2025
Шоурум отопления ИЦ ТЕРМОДИНАМИКА - г. Челябинск, ул. Рабоче-Колхозная, 55
Монтажник:
ТЕРМОДИНАМИКА
Объект сдан:
02.04.2020
Отопление цеха в Екатеринубрге
Монтажник:
Термодом - Екатеринбург
Поставщик:
Термодом - Екатеринбург
Объект сдан:
01.04.2025
Проектирование котельной для гостиницы по энергоэффективной масштабируемой технологии
Объект сдан:
18.03.2024
Монтаж отопления в частном доме г.Казань
Монтажник:
otoplenietatarstan
Объект сдан:
05.10.2022
Отопление цеха в Волжске!
Объект сдан:
01.04.2021
Монтаж котельной для частного дома и гаража в Кирове
Монтажник:
САНТЕХПРОФМОНТАЖ
Объект сдан:
22.11.2020
Отопление частного дома в г. Киров
Монтажник:
САНТЕХПРОФМОНТАЖ
Объект сдан:
03.11.2020
Шоурум EURODOM в г.Хасавюрт ул.Аксаевское шоссе 1
Объект сдан:
09.09.2020
Монтаж отопление складского помещения в Ленинградской области
Монтажник:
АМИКТА - инженерно-строительная компания
Объект сдан:
21.08.2020
Котельная для складского помещения в Ленинградской области
Монтажник:
АМИКТА - инженерно-строительная компания
Объект сдан:
17.08.2020
Шоурум Gidruss + Protherm + Grundfos + Rehau в поселке Пушкино
Монтажник:
ТЕПЛОМАКС-55
Объект сдан:
22.05.2020
Монтаж котельной в Нижнем Новгороде
Монтажник:
VTK52
Объект сдан:
14.12.2019
Монтаж котельной для отопления автосервиса в Москве
Монтажник:
ПСО АЗИМУТ
Объект сдан:
10.12.2019
Монтаж системы отопления в частном доме г. Печора (р. Коми)
Монтажник:
Роман Капустин
Объект сдан:
15.07.2019
Реконструкция системы отопления в Челябинске
Монтажник:
ТЕРМОТЭК
Объект сдан:
03.10.2019
Монтаж котельной в Москове и МО
Монтажник:
GALF Design - Москва
Объект сдан:
16.09.2019
Отопление частного дома в Барнауле
Монтажник:
Сантехник Алтай (Загороднев Сергей)
Объект сдан:
22.02.2019
Монтаж котла BAXI в Уфе
Монтажник:
@otoplenieufab
Объект сдан:
31.01.2017
Отопление коттеджа в Грозном (S=260 м2) монтаж котельной с конденсационным котлом WOLF
Монтажник:
ТЕПЛОСТРОЙ
Объект сдан:
06.10.2018

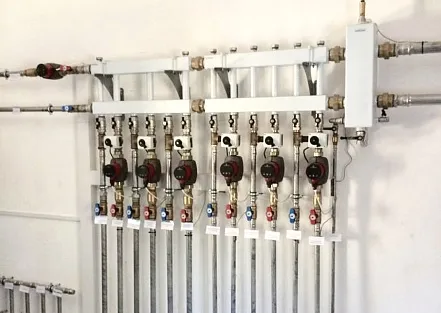

Котельная административного здания г. Владивосток
Монтажник:
ТЕРРАТЕРМ (Тепловоз)
Объект сдан:
01.10.2018
Отопление коттеджа в Грозном (S=350 м2)
Монтажник:
ТЕПЛОСТРОЙ
Объект сдан:
08.10.2018
Требование к котельной в Ленинградской области
Монтажник:
Boiler-SPb
Проектировщик:
Boiler-SPb
Объект сдан:
21.12.2025
Проектирование котельной базы отдыха
Монтажник:
Proektservis.pro
Проектировщик:
Proektservis.pro
Объект сдан:
02.12.2024
Проектирование отопления усадьбы В.Н. Татищева в Москве
Монтажник:
Proektservis.pro
Проектировщик:
Proektservis.pro
Объект сдан:
14.02.2021
Котельная частного дома своими руками
Объект сдан:
25.10.2024
Проект газовой котельной в п.Архыз + монтаж отопления
Монтажник:
Нестеров Сергей
Объект сдан:
31.08.2023
Как сделать котельную в частном доме г. СПб (работа Игоря Сенько)
Монтажник:
Игорь Сенько
Объект сдан:
01.08.2023
Как подключают котел вайлант профессионалы из LAB SYSTEM?
Монтажник:
LAB SYSTEM
Объект сдан:
15.03.2022
Отопление частного дома в ленинградской области от Galf
Монтажник:
GALF Design - Москва
Объект сдан:
05.03.2021
Ремонт отопления в частном доме Челябинска
Монтажник:
ТЕРМОДИНАМИКА
Объект сдан:
30.09.2022
Отопление автомойки в Екатеринбурге
Монтажник:
ТЕПЛОБУРГ
Объект сдан:
15.03.2021
Установка отопления частного дома, бани и гаража в Кирове
Монтажник:
САНТЕХПРОФМОНТАЖ
Объект сдан:
29.10.2020
Отопление производства пеллетным котлом BIODOM
Монтажник:
ТПК БИО-ТЕП
Объект сдан:
16.09.2020
Монтаж системы отопления Архыз Карачаево-Черкесия
Объект сдан:
13.11.2020
Монтаж отопления коммерческого объекта в Питере
Монтажник:
АМИКТА - инженерно-строительная компания
Объект сдан:
15.09.2020
Отопление из нержавеющей стали в Челябинске
Монтажник:
ТЕРМОТЭК
Объект сдан:
02.04.2019

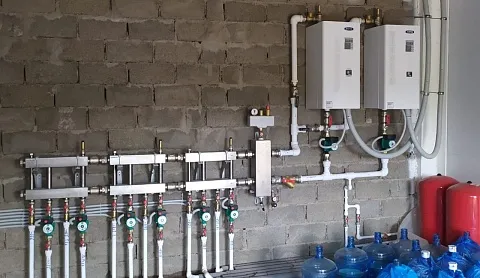

Отопление из нержавеющей стали торгового центра в Уфе
