Name: GR-400-65 от Gidruss - Гидравлический разделитель (гидрострелка) Ду65 для котла 300 320 350 400 кВт
Brand: GIDRUSS
SKU: GR 40F00 20
Price: 49900 RUB
Availability: InStock

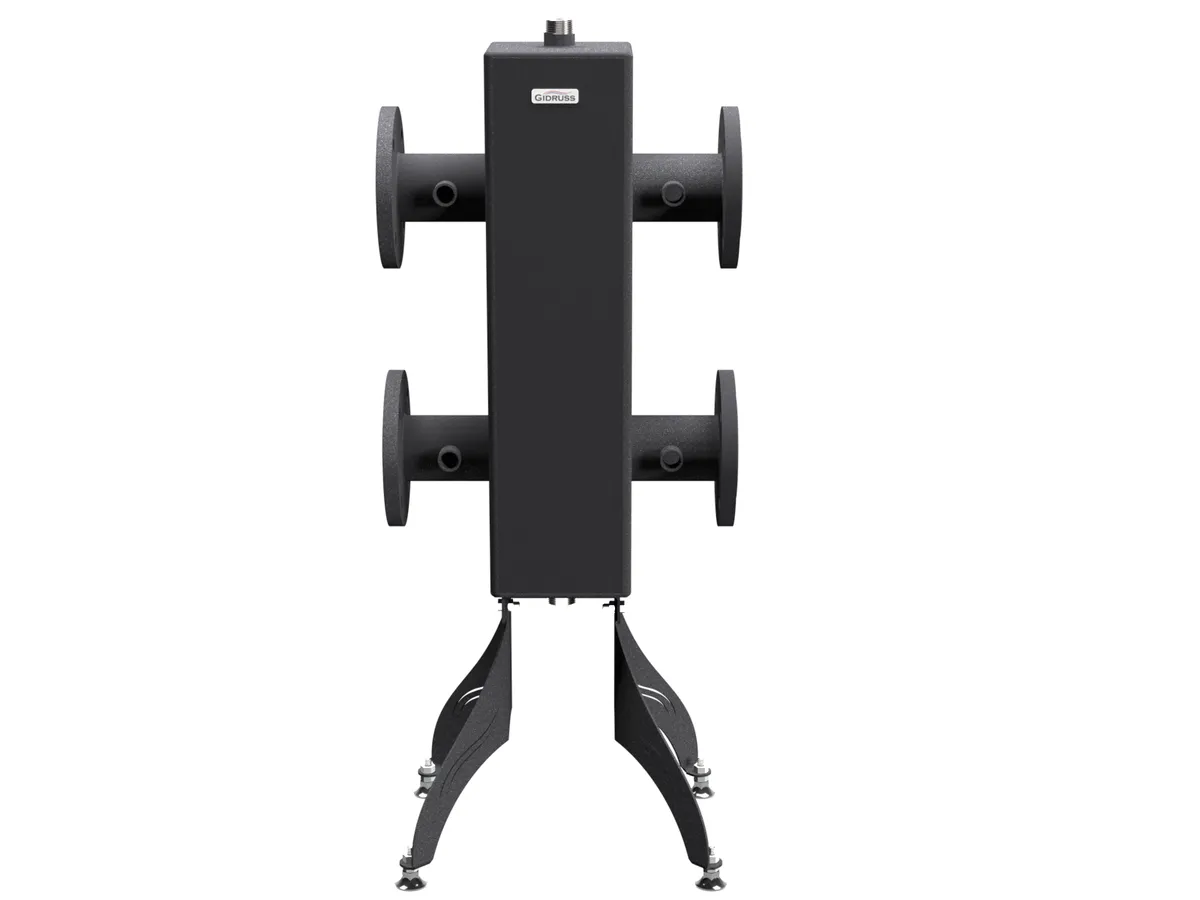

Гидрострелка Ду65 на 300 320 350 400 кВт GR-400-65

GR-400-65

Гидравлический разделитель

до 400 кВт, фланец 1-65-10 ГОСТ 12820-81, корпус 160x160 ст. 09Г2С, 4 подключения Rp ½″

Артикул:GR 40F00 20

Основные характеристики

Материал исполнения:

Конструкционная сталь

Количество контуров:

Мощность максимальная, кВт:

400

Максимальная подача, м³/ч:

Логистические параметры

Масса брутто, кг:

Размеры упаковки, (Д x Ш х В), мм:

250 x 745 x 460

Объем упаковки, м³:

0.08568

49 900 ₽ Розничная цена

В наличии город Челябинск:

11 шт

ОписаниеВсе характеристикиПреимуществаДокументацияГотовые объектыСхемыПрименение в узлах

Гидравлический разделитель (гидрострелка) GR-400-65 необходим в системах отопления до 3000 м² для энергоэффективной обвязки одного или нескольких котлов общей мощностью до 400 кВт с любым количеством потребителей со сроком службы 20 лет и гарантией 7 лет.

Для основательных объектов со сроком эксплуатации более 50 лет и гарантией 12 лет - заказывайте GRSS-400-65 из нержавеющей стали .

Если магистраль DN65 слишком большая - заказывайте гидрострелку DN50 .

Если проходного сечения Ду 65 не достаточно - заказывайте гидрострелку DN80 .

Для подключения потребителей и/или нескольких котлов используйте: модульные коллекторы серии MK-400 (dn65) .

GR-400-65 является аналогом гидрострелок с артикулами R146IY106, 548062, SB-F-065, FA 2164 65, SB-F-065, SCX-F-M-065, GS65F

Материал исполнения:

Конструкционная сталь

Количество контуров:

Максимальная подача, м³/ч:

Мощность максимальная, кВт:

400

Максимальная отапливаемая площадь, м²:

3000

Магистральное присоединение:

Фланец Ду-65

Доп. присоединение:

G 1″ (НР)

Межосевое расстояние, мм:

300

Вылет от стены, мм:

Любой

Размеры упаковки, (Д x Ш х В), мм:

250 x 745 x 460

Объем упаковки, м³:

0.08568

Длина, мм:

745

Ширина, мм:

460

Высота, мм:

250

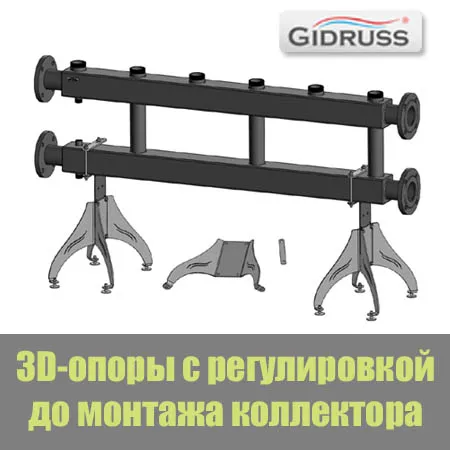

3D-опоры с точной регулировкой положения коллектора до его монтажа

Презентабельные 3D-опоры с предварительной регулировкой положения до монтажа изделия

Точная регулировка вертикального положения и высоты коллектора без самого коллектора!
Коллектор устанавливается уже на полностью отрегулированный ложемент!
Презентабельный внешний вид.
Возможность дополнительного крепления к полу с момощью шпилек М10 и забиваемых резьбовых анкеров.

Подробнее

Нержавеющий сепаратор на фланцевых гидрострелках эффективно очистит теплоноситель и никогда не зарастет!

В корпус гидравлического разделителя встроен нержавеющий сепаратор широкого перфорационного поля с большим количеством отверстий оптимально подобранного диаметра, что значительно увеличивает эффективность отведения воздуха и шлама. Исполнение из нержавеющей стали в том числе и в изделиях из конструкционной стали исключает зарастание сепаратора на всем периоде эксплуатации. P.S. Конкуренты часто делают сепаратор из стали с небольшим кол-во отверстий большого диаметра, что экономит время резки/сверления, но крайне неэффективно работает.

Подробнее

Гарантия на продукцию Гидрусс из стали - 7 лет!

Конструкционная сталь 09Г2С это стабильность изделия при колебаниях температуры + 7 лет гарантии!!

Широкий температурный диапазон применения от -70 до 475˚С с сохранением характеристик прочности, пластичности и химостойкости
Высокая коррозионная стойкость стали 09Г2С по сравнению с обычно сталью 3 (дешевая профильная труба) и сталью 20 (шовная ВГП-труба) существенно продлит срок службы изделий.
Низкий показатель отпускной хрупкости позволит получить после сварки абсолютно однородное изделие, более устойчивое к рабочим и аварийным колебаниям температуры и давления
Содержание марганца и кремния в 09Г2С способствуют удалению кислорода из металла

P.S. Как отличить изделие из 09Г2С от обычных разнородных металлов ст. 3 и ст. 20?

По наличию шва на внутренней стороне резьбового патрубка: если виден или прощупывается шов значит перед Вами некачественное изделие.
Повышенная толщина корпуса в 3 мм и больший радиус изгиба профиля т.к. 09Г2С гнется сложнее чем Ст.20 или Ст.3, т.е. если перед Вами изделие с острой кромкой изгиба профильной трубы это не 09Г2С.
Сравнение с продукцией GIDRUSS сходной модели на вес - если изделие конкурента намного легче, это значит, что толщина стенки профильной трубы менее 2 мм и оно точно не из 09Г2С!

Подробнее

Презентабельная износостойкая окраска "черный муар с серебром"!

Порошковая окраска "Муар Металлик" стойко переносит любые механические повреждения.
На изделиях GIDRUSS не остается марких следов даже в случае неаккуратного монтажа!

Подробнее

Размечать котельную намного удобней с соосными изделиями Гидрусс!

Соосная компоновка изделий упростит разметку и ускорит монтаж!

Удобный процесс разметки с помощью лазера!
Быстрый монтаж!
Экономия пространства котельной!

Подробнее

На изделиях Гидрусс используются универсальные фланцы по ГОСТ 33259-2015 (12820-80)

Классические фланцевые соединения по ГОСТ 33259 (бывший ГОСТ 12820) универсально и надежно!

Совместимость с устаревшим ГОСТ 12820-80 с обозначениями "1-...-10" для 10 бар и "1-...-16" для 16 бар.
Универсальная X-образная ориентация отверстий фланца.
Все фланцевые изделия (GR, MK) подходят друг к другу не зависимо от даты производства!

Подробнее

Дополнительное подключение G 1/2" для КИПиА на каждом магистральном патрубке|

Возможность подключить термометры показывающие режим работы гидравлического разделителя.
Возможность подключить термодатчики для автоматики без установки фланцевых вставок.

Подробнее

Технический лист GR-400-65

3D-модель в формате STEP

GR-400-65 + напольная подставка 3D DWG

2D-чертеж в формате DWG

GR-400-65 3D DWG

Скачать всю документацию
