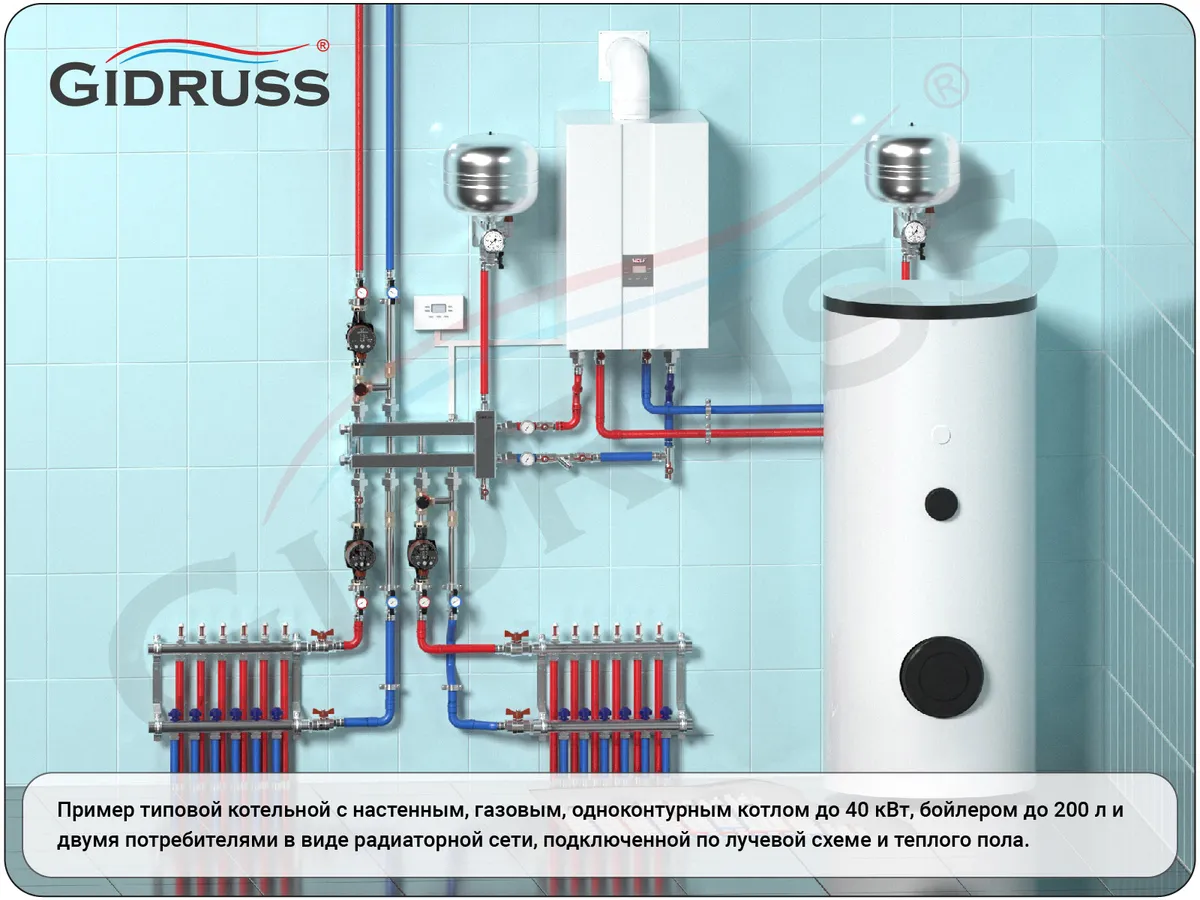

Схема отопления двухэтажного дома газовым котлом настенным одноконтурным (пример готовой котельной)

Схема отопления двухэтажного дома газовым котлом настенным одноконтурным

Основные характеристики

Мощность, кВт:
До 40 кВт
Кол-во контуров:
2-4
Магистральный диаметр:
G 3/4″

Описание

Схема отопления для двухэтажного дома площадью до 250 кв.м настенным одноконтурным газовым котлом с отдельным бойлером ГВС. Описание потребителей: Теплый пол 1-го этажа с подводкой снизу Радиаторы 1-го этажа с подводкой снизу Радиаторы или теплый пол 2-го этажа с подводкой сверху Резервный торцевой контур Преимущества данного решения: Сверхнадежная нержавеющая система отопления с минимальным кол-вом соединений и воздухоотводчиков Компактность системы по монтажному пространству стены. Энергоэффективная обвязка за счет оптимально подобранного проходного сечения DN20 и габаритных размеров с межоссевым расстояникм 90 мм. Небольшой вылет от стены 50 мм позволит компактно расположить все элементы системы. Экономичное решение с минимальной стоимостью владения за счет типоразмера ¾″ (запорная арматура и фитинги в размере ¾″ вместо 1″ сэкономят значительные средства при первичной закупке и последующих сервисных заменах).
Совместимые узлы для подробного изучения функционала
1
Описание

Схема отопления для двухэтажного дома площадью до 250 кв.м настенным одноконтурным газовым котлом с отдельным бойлером ГВС.


Описание потребителей:

  • Теплый пол 1-го этажа с подводкой снизу
  • Радиаторы 1-го этажа с подводкой снизу
  • Радиаторы или теплый пол 2-го этажа с подводкой сверху
  • Резервный торцевой контур

Преимущества данного решения:

  • Сверхнадежная нержавеющая система отопления с минимальным кол-вом соединений и воздухоотводчиков
  • Компактность системы по монтажному пространству стены.
  • Энергоэффективная обвязка за счет оптимально подобранного проходного сечения DN20 и габаритных размеров с межоссевым расстояникм 90 мм.
  • Небольшой вылет от стены 50 мм позволит компактно расположить все элементы системы.
  • Экономичное решение с минимальной стоимостью владения за счет типоразмера ¾″ (запорная арматура и фитинги в размере ¾″ вместо 1″ сэкономят значительные средства при первичной закупке и последующих сервисных заменах).
Все преимущества
Прочные латунные гайки от Gidruss
Прочные латунные накидные гайки
Особенность накидных гаек, входящих в комплект поставки насосной группы от Gidruss заключается в том, что они имеют повышенную прочность и коррозионную стойкость в отличии от крашенных стальных гаек, которые поставляются в комплекте с большинством циркуляционных насосов.

☝Рекомендация производителя

Не использовать насосные гайки из комплекта поставки насоса, так как это чревато тем, что через несколько лет их невозможно будет открутить, а так же весьма вероятны протечки возникшие между слоем краски и стальным корпусом гайки!
Подробнее
Обратный клапан до смесителя существенно снижает сопротивление контура
  • существенно снижает сопротивление на "большом круге" (контур циркуляции после смесителя), что обеспечивает большую площадь отапливаемых полов
  • перекрывает поток теплоносителя при выключенном насосе, что на 100% исключает паразитный поток по неработающему контуру
Подробнее
Ремонтный участок с накидными гайками повышает удобство обслуживания
Ремонтный участок с накидными гайками повышает удобство обслуживания
  1. Появляется возможность осуществить промывку контура без дополнительных временных врезок в систему отопления: перекрываем К1, К2; разбираем ремонтный участок; промываем контур через краны К3, К4.
  2. Удобно производить полный слив теплоносителя для консервации объекта и прочих сервисных задач.
Подробнее
Надежные, ремонтопригодные шаровые краны c термометрами российского производства
Если кран вышел из строя - Вы всегда можете заказать из наличия новый по доступной цене .
- Диаметр шкалы 63 мм
- Точность показаний 1%
Артикул для заказа: BV-25TUN-25
Подробнее
