Каскадные котельные - схема систем отопления и типовые решения

Каскадная котельная - Система отопления с настенными газовыми котлами объединенными в каскад

Каскадная котельная схема

Каскадная котельная мощностью до 2 мВт с 3-мя котлами по 400 кВт (под фланец Ду65) на 7 потребителей G 2″ с возможностью расширения (напольная установка с регулировкой высоты и системой нивелирования)

Каскадная котельная мощностью до 1 мВт с 3-мя котлами по 250 кВт (G 2″) на 4 потребителя G 1¼″ и 3 потребителя повышенной мощности 2″ с возможностью расширения (напольная установка с регулировкой высоты и системой нивелирования)

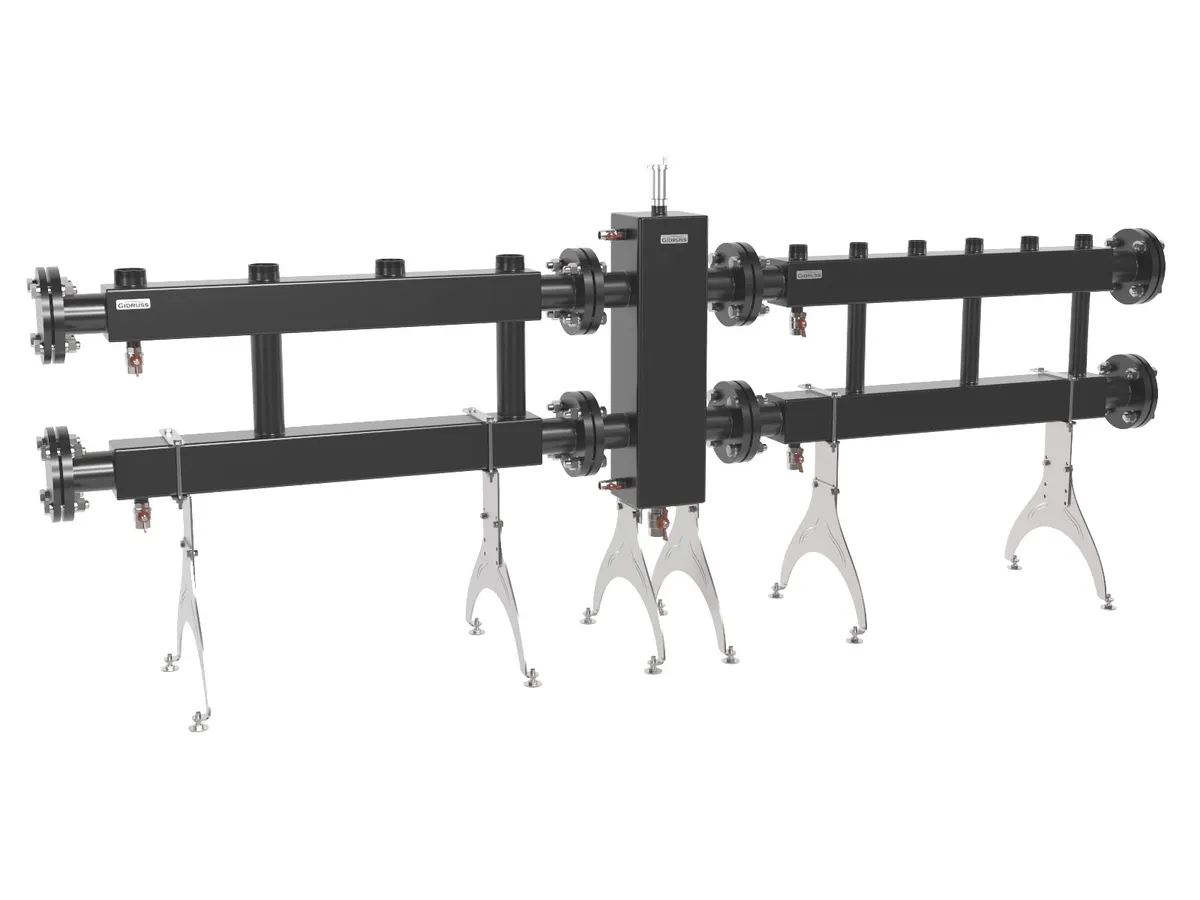

Каскадная котельная до 400 кВт с 2-мя котлами по 200 кВт (G 2″) на 3 потребителя G 1¼″ с возможностью расширения (напольная установка с регулировкой высоты и системой нивелирования)

Каскадная котельная до 600 кВт с 3-мя котлами по 200 кВт (G 2″) на 5 потребителей G 1¼″ с возможностью расширения (напольная установка с регулировкой высоты и системой нивелирования)

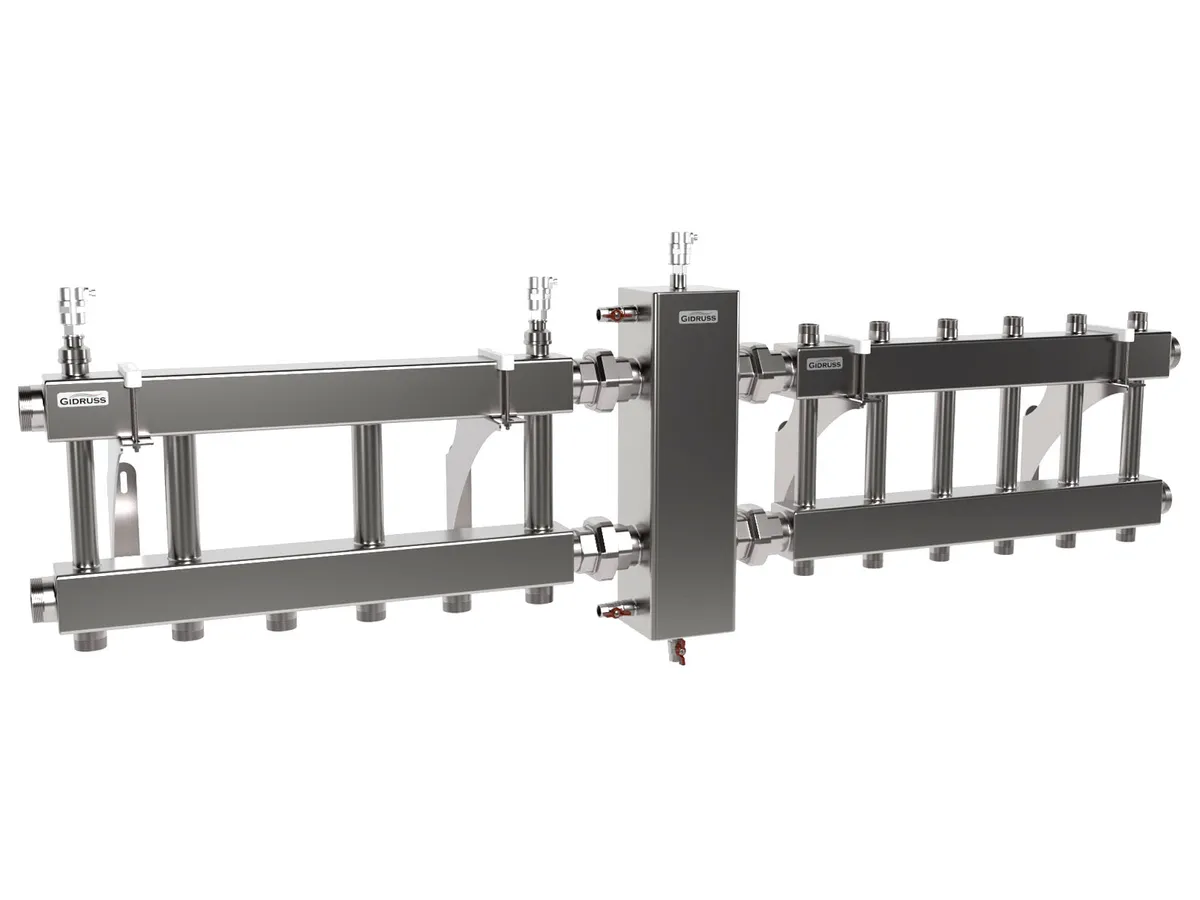

Каскадная котельная до 250 кВт с 3-мя котлами G 1¼″ на 6 потребителей G 1″ с возможностью расширения (настенный монтаж с регулировкой вылета от стены и системой нивелирования)

Каскадная котельная - Система отопления с настенными газовыми котлами объединенными в каскад

Характеристики

Мощность

Любая

Кол-во контуров

Любое

Магистральный диаметр

Любой

Документация

Документация отсутствует...

Описание

диапазон мощности для разных типов гидравлических разделителей и модульных коллекторов до 3 МВт
отапливаемая площадь до 50000 кв.м.
любое количество котлов
любое количество контуров-потребителей
съемная гидрострелка для периодической промывки

Совместимое оборудование

Все

73

Гидравлические разделители

23

Модульные коллекторы

30

Насосные группы

20

GR-100-32 (до 100 кВт, G 1¼″, корпус 100х100х3 ст. 09Г2С)

GR-100-32 (до 100 кВт, G 1¼″, корпус 100х100х3 ст. 09Г2С)

Наличие: 39 шт

GR-150-40 (до 150 кВт, G 1½″, корпус 120х120x4 ст. 09Г2С)

GR-150-40 (до 150 кВт, G 1½″, корпус 120х120x4 ст. 09Г2С)

Наличие: 51 шт

GR-250-50 (до 250 кВт, G 2″, корпус 140х140х5 ст. 09Г2С)

GR-250-50 (до 250 кВт, G 2″, корпус 140х140х5 ст. 09Г2С)

Наличие: 29 шт

GR-250-50F (до 250 кВт, фланец Ду-50, корпус 140х140х5 ст. 09Г2С)

GR-250-50F (до 250 кВт, фланец Ду-50, корпус 140х140х5 ст. 09Г2С)

Наличие: 0 шт

GR-60-25.EPP (до 60 кВт, G 1″, корпус 80х80х3 ст.09Г2С, EPP-термоизоляция)

GR-60-25.EPP (до 60 кВт, G 1″, корпус 80х80х3 ст.09Г2С, EPP-термоизоляция)

Наличие: 111 шт

Применяемые типовые узлы

3

Схема прямой насосной группы без регулировки температуры TU-NG-03

Схема прямой насосной группы без регулировки температуры TU-NG-03

Типовые узлы

Схема насосной группы с термостатическим клапаном TU-NG-02

Схема насосной группы с термостатическим клапаном TU-NG-02

Типовые узлы

Схема смесительной насосной группы TU-NG-01

Схема смесительной насосной группы TU-NG-01

Типовые узлы

Готовые бъекты на базе данной схемы

2

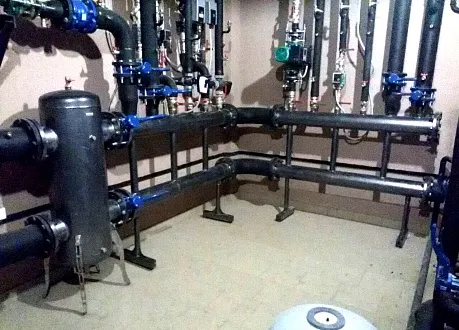

Промышленная котельная на 2 мВт - отопление промбазы на Севере (пгт Афипский)

Промышленная котельная на 2 мВт - отопление промбазы на Севере (пгт Афипский)

Монтажник:

ПК «Север»

Объект сдан:

31.03.2017

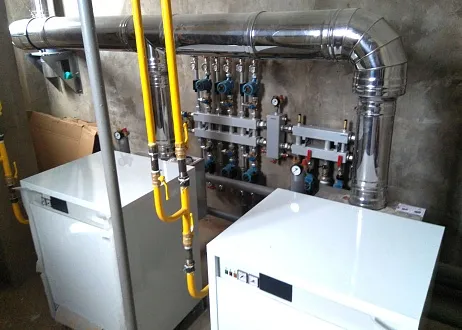

Отопление автомойки в Уфе - монтаж системы

Отопление автомойки в Уфе - монтаж системы

Монтажник:

Термостар-Уфа

Объект сдан:

29.12.2017
