H-PG-U Универсальная схема прямой насосной группы без регулировки температуры

29.10.2018

Совместимые узлы

Анонс схемы прямой насосной группы без регулировки температуры H-PG-01

Подойдет для монтажа под настенным котлом вертикально или горизонтально

Подключение к котлу радиаторов и теплых полов по кольцевой схеме - TU-DN20-TGR

Анонс схемы смесительной насосной группы TU-NG-01

H-PG-M2 - Схема смесительной насосной группы

Описание

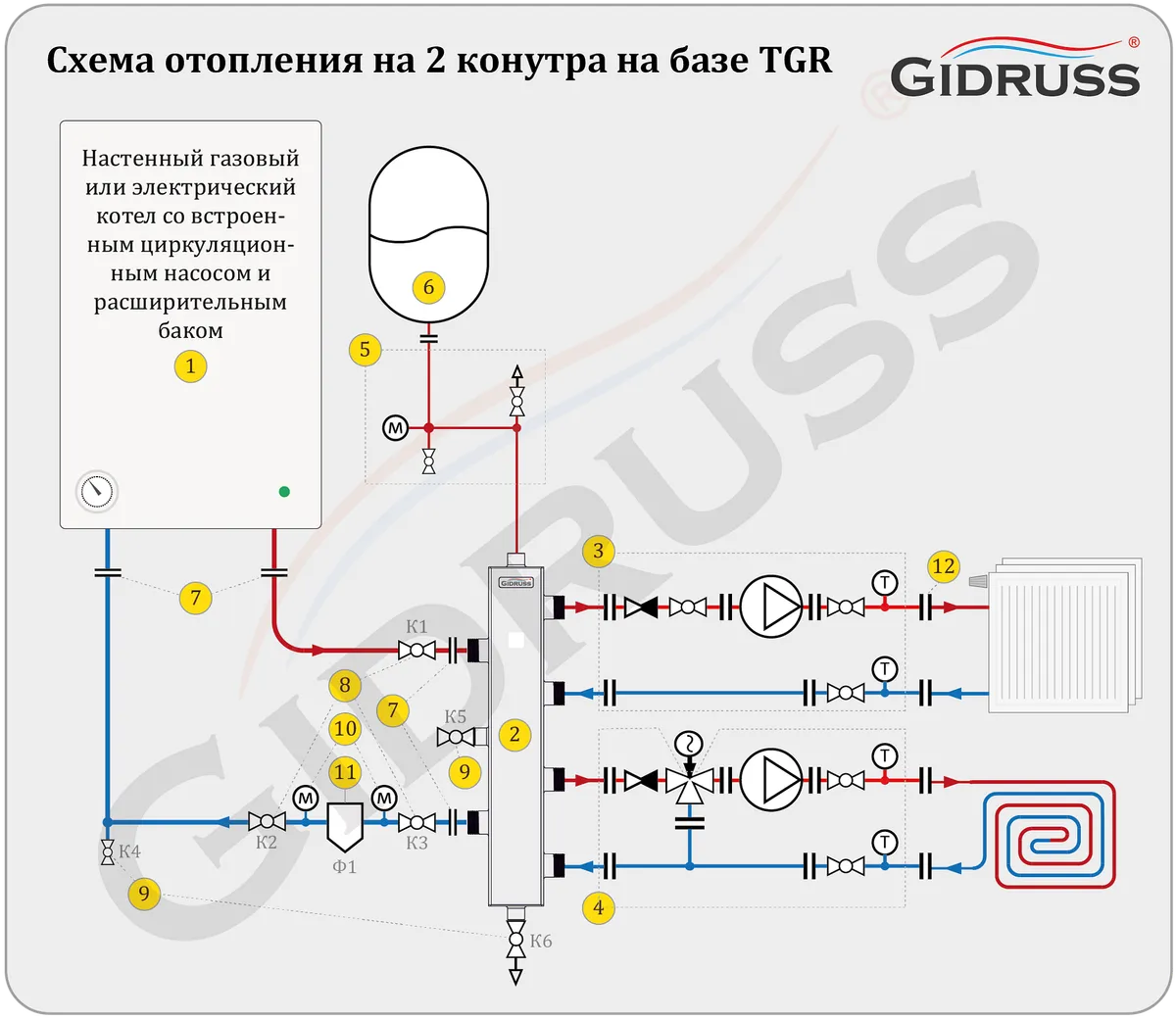

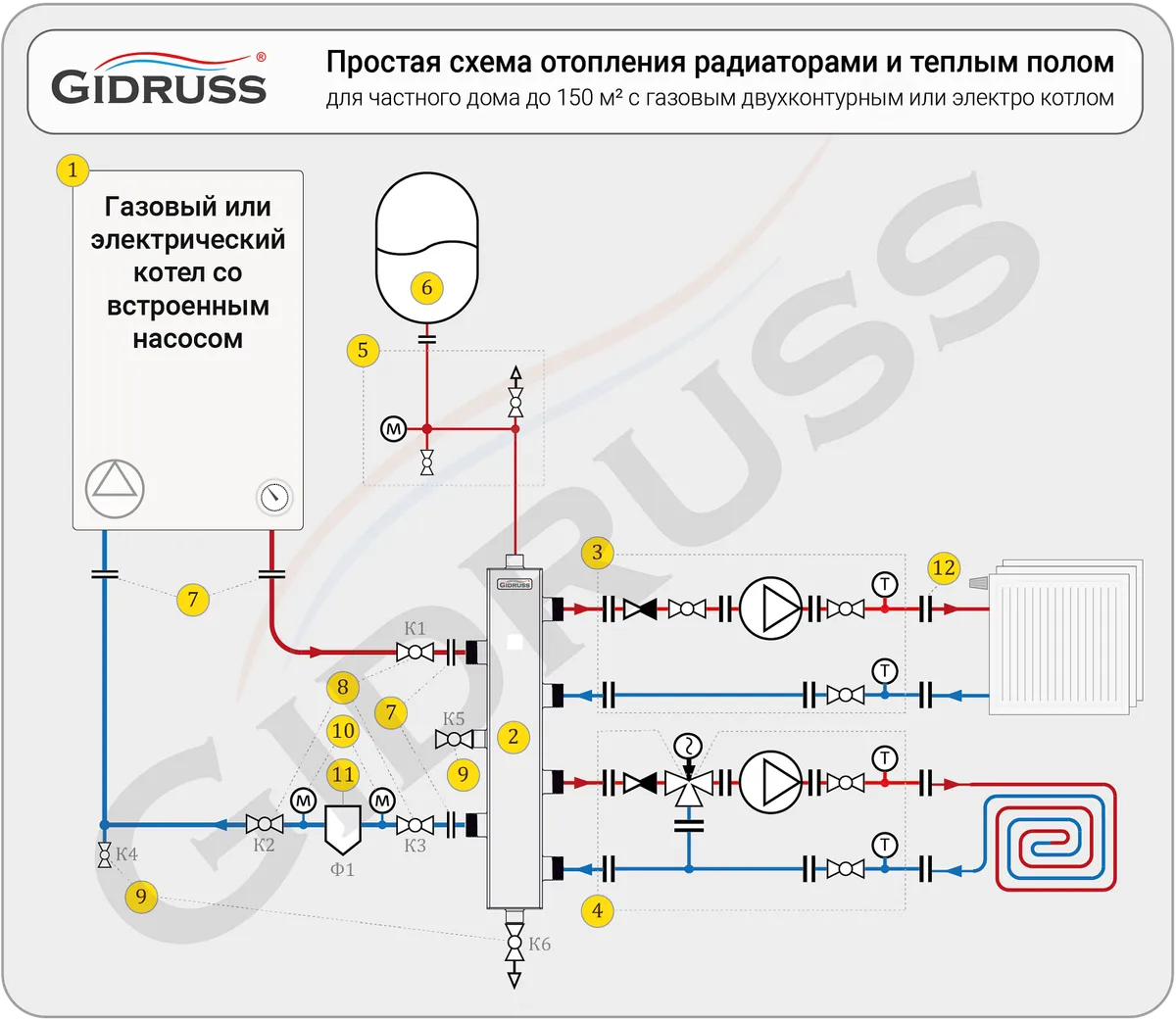

Хотите простую систему на два контура отопления в виде радиаторной сети и теплого пола с комфортной температурой ?
☝ Данная схема упростит эксплуатацию и существенно увеличит срок службы двухконтурного газового или электрического котла!

Термогидравлический разделитель можно устанавливать в горизонтальном положении, только нужно учесть, что при этом не будет работать функция отведения воздуха и шлама

📑 Универсальная спецификация для закупки у любого поставщика

Любой настенный котел со встроенным циркуляционным насосом до 40 кВт
Термо-гидравлический разделитель на 2 контура (выбирайте из трех моделей) - 1 шт
Насосная группа прямая (DN20 или DN25) - 1 шт *
Насосная группа смесительная (DN20 или DN25) - 1 шт *
Консоль крепления расширительного бака (в сборе или основание для самостоятельной комплектации) - 1 шт
Расширительный бак для отопления до 35 л (обычно он красный) - 1 шт
Разъемное соединение НР-ВР - 4 шт *
Кран шаровый НР-ВР - 3 шт *
Кран шаровый НР-НР DN15 - 3 шт
Манометр радиальный - 2 шт
Фильтр косой - 1 шт *
Концевой элемент с накидной гайкой - 4 шт *
Труба - ... м **
Переходники - ... шт **
Тройники - ... шт **
Угол 90 - ... шт **

* Типоразмер комплектующих выбирайте по диаметру магистрали базового TGR (см. п.2.).
Упрощенная рекомендация без детальных, профессиональных расчетов: DN20 до 120 м²; DN25 - 150-250 м².
Если же у Вас совершенно нет времени для решения этого вопроса - жмите кнопку сверху ↪ Консультация по схеме".

** Для получения полной детальной спецификации - жмите кнопку сверху ↪ "Заказать проект" и не забудьте вложить план помещения!

👨‍🔧 Функционал схемы для экономичной эксплуатации

Для ремонта котла закрываем краны K1, K2 и сливаем теплоноситель, открывая K4, затем снимаем котел на ремонт с разъемных соединений. После ремонта ставим на место, закрываем K4, открываем К1, К2, при необходимости подпитываем систему через K5.
Для промывки фильтра Ф1 останавливаем котел, закрываем K2, K3 и сливаем теплоноситель через пробку фильтра. О необходимости промывки фильтра вы поймете по разнице давления на манометрах М1, М2.
Для промывки гидрострелки без остановки котла, открываем и быстро закрываем кран K6, сливая теплоноситель в ведро. Повторяем процедуру несколько раз, добиваясь сброса чистого теплоносителя.
Подпитываем систему через кран K5.

☝ Рекомендации к применению и неприменению 😉

① Данную схему стоит использовать когда на объекте оба потребителя подводятся сбоку, что позволяет минимизировать кол-во трубных соединений, для классической же вертикальной подводки с пола или потолка лучше использовать схемы с BM:

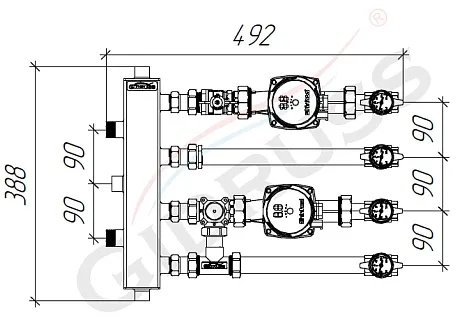

② Учитывайте габаритные размеры сборок (см. на втором фото в галерее).

Преимущества продукции Gidruss

Прочные латунные накидные гайки

Особенность накидных гаек, входящих в комплект поставки насосной группы от Gidruss заключается в том, что они имеют повышенную прочность и коррозионную стойкость в отличии от крашенных стальных гаек, которые поставляются в комплекте с большинством циркуляционных насосов.

☝Рекомендация производителя

Не использовать насосные гайки из комплекта поставки насоса, так как это чревато тем, что через несколько лет их невозможно будет открутить, а так же весьма вероятны протечки возникшие между слоем краски и стальным корпусом гайки!

Обратный клапан до смесителя существенно снижает сопротивление контура

существенно снижает сопротивление на "большом круге" (контур циркуляции после смесителя), что обеспечивает большую площадь отапливаемых полов
перекрывает поток теплоносителя при выключенном насосе, что на 100% исключает паразитный поток по неработающему контуру

Ремонтный участок с накидными гайками повышает удобство обслуживания

Появляется возможность осуществить промывку контура без дополнительных временных врезок в систему отопления: перекрываем К1, К2; разбираем ремонтный участок; промываем контур через краны К3, К4.
Удобно производить полный слив теплоносителя для консервации объекта и прочих сервисных задач.

Надежные, ремонтопригодные шаровые краны c термометрами российского производства

Если кран вышел из строя - Вы всегда можете заказать из наличия новый по доступной цене .
- Диаметр шкалы 63 мм
- Точность показаний 1%
Артикул для заказа: BV-25TUN-25

Точные удобочитаемые термометры D=63 мм

Точность показаний намного выше, чем у мелких термометров, встроенных в ручки кранов.
Диаметр 63 мм позволяет с одного взгляда считывать температуру

Вопросы и ответы

Для чего нужна гидрострелка? Зачем мне гидравлический разделитель?

Для чего нужна гидрострелка?

Гидрострелка обеспечивает независимую работу циркуляционных насосов, продлевая их ресурс, чтобы например радиаторы не влияли на теплые полы.

Удаляет воздух из теплоносителя, чтобы система не ржавела и радиаторы нормально работали и не шумели.

Очищает теплоноситель от механических примесей для продления срока эксплуатации котла и насосов.

Зачем ставить гидравлический разделитель?

Гидрострелка продлевает жизнь самой дорогой детали котла - теплообменника так как циркуляция теплоносителя по котловому контуру всегда стабильна даже при сильном засорении грязевого фильтра, особенно в схемах, когда грязевой фильтр стоит после гидрострелки (см. пример на схеме обвязки 2 котлов ).
Циркуляционный насос котла проработает с гидрострелкой намного дольше так как циркуляция котловой воды не зависит от перекрытия термоголовок радиаторов в межсезонье.
Система будет работать стабильно на всем сроке эксплуатации, так как насосы отдельных контуров подбираются и настраиваются не зависимо друг от друга и сохраняют параметры даже при сильном засорении отдельных элементов системы

Когда есть смысл применить кольцевой коллектор?

Если кратко - это целесообразно на объекте до 250 м² при наличии 2-3 контуров с убыванием температуры, например подключив их в такой последовательности: БКН, радиаторы, теплый пол.

Для принятия же основательного решения советуем ознакомиться с дополнительными материалами:

Таблица выбора схемы отопления для частного дома
Интерактивная статья с возможностью оформления ТЗ на проектирование отопления в процессе прочтения: Схема отопления для дома до 200 м²: разбор 4 вариантов

Какие проблемы может решить гидрострелка ?

Котел потребляет много газа.
Не равномерно греются радиаторы.
Нагрев теплых полов влияете на нагрев радиаторов и наоборот.
Насос не продавливает систему отопления.
Часто ломается котел.

☝ Узнайте: Как правильно подобрать гидрострелку!

Сэкономьте свое время и отправьте 📑 запрос на бесплатный подбор гидрострелки и прочего оборудования котельной.

Можно ли располагать горизонтально термогидравлический разделитель?

Термогидравлический разделитель серий TGR, TGRSS можно устанавливать в горизонтальном положении, только нужно учесть, что при этом не будет работать функция отведения воздуха и шлама, поэтому нужно будет поставить деаэратор воздуха и фильтр механической очистки и/или дешламатор.

Как поменять местами подающую и обратную линию насосной группы?

Последовательность действий по замене подачи и обратки:

Отсоедините смесительный узел.
Поверните его на 180 градусов по горизонтальной оси направленной от стены.
Измените положение штока смесителя согласно паспорту производителя смесителя и сервопривода.
Установите смесительный узел обратно.

Дополнительная информация о расширительных баках

Как правильно подобрать насосную группу!
Сэкономьте свое время и отправьте 📑 запрос на бесплатный подбор насосных групп и прочего оборудования котельной.

Как правильно установить группу безопасности и расширительный бак при обвязке бойлера косвенного нагрева?

Шаг. 1. Разметка и сверление монтажных отверстий.
1.1. Разметьте на стене ось вертикального подключение магистрали.
1.2. Прикрутите к консоли насухо пустой расширительный бак и воздухоотоводчик и прикиньте удобное расположение в котельной, отметив места сверления отверстий по основанию консоли.
1.3. Если у Вас возникли сложности в разметке - закажите в Gidruss бесплатную компоновку котельной .

Шаг. 2. Сборка ГБ до монтажа консоли на стену на выбранный герметизирующий материал.
2.1. Осевой манометр устанавливается на фасадное подключении ½″ через футорку ½″ - ¼″.
2.2. Предохранительный клапан устанавливается в боковое подключение с направлением сброса аварийного потока вниз, если используется клапан размером ½″, то он ставится через футорку из комплекта поставки.
2.3. Воздухоотводчик устанавливается через футорку ¾″ - ½″ в свободное верхнее подключение ¾″.
2.4. Установка разъемного соединения для возможности сервисного демонтажа консоли целиком. Запрещается монтаж на фитинг с наглухо завинченной резьбой с последующей запрессовкой или пайкой!
2.6. Ставить или нет отсечной кран - решать только Вам, так как с одной стороны: без него очень неудобно обслуживать систему, так как придется сливать много теплоносителя, но с другой стороны его установка это нарушение пункт 10.2.3 СП 89.13330.2012, но есть еще один компромиссный вариант для сервисников - поставить и снять ручку с крана. Если Вы все же решились установить отсечной кран, то можете выбрать его комплектацию ¾″ с полусгоном и тогда можно пропустить п.2.4.

Шаг. 3. Монтаж консоли на стену.

Шаг. 4. Установка прочих элементов обвязки:
4.1. Расширительный бак (не входит в комплект поставки) и крепится через штуцер Rp ¾″ в любом положении сверху или снизу.
4.2. Если расширительный бак установлен в верхнем положении, то в подключение напротив рекомендуем установить дренажный кран.

Дополнительная информация о расширительных баках

Вопросы-ответы GIDRUSS:

Интерактивные статьи с возможностью оформить ТЗ и выбрать мастера:

Как правильно обслуживать расширительный бак?

✅ Последовательность действий по обслуживанию бака

Шаг 1. Если у Вас один бак в системе, тогда нужно остановить котел.

Шаг 2. Перекройте кран между баком и системой, если он у Вас есть.

Шаг 3. С помощью дренажного крана спустите давление. Если у Вас нет дренажного крана - придется отсоединить бак от системы, предварительно подставив емкость сопоставимого с баком объемом.

Шаг 4. Подкачайте бак с помощью компрессора до требуемого давления. Для обычного частного дома высотой не более 10 м - это 1.5 бара, что соответствует заводскому значению новых баков. Общее правило такое: давление воздуха в полости бака должно быть меньше рабочего на 0.3 бара. Если РБ не держит давление - замените его мембрану или бак целиком.

Шаг 5. Установите бак на место и откройте все краны.

⚠ Какие риски возможны?

Будьте осторожны, если Вам придется демонтировать бак для слива воды - Вы можете повредить трубопроводы!
При скручивании резьбы, если она пристыла - можно свернуть фитинг и разгерметизировать систему!
Регулярно проверяйте не перегибает ли нагрузка от бака с теплоносителем трубопроводы!

☝ Рекомендации специалистов

Не забывайте проверять расширительный бак хотя бы раз в год. Если отсутствует давление в воздушной камере или в процессе работы котла меняется рабочее давление или, что еще хуже, срабатывает предохранительный клапан — срочно проведите внеплановое обслуживание расширительного бака.
Если наблюдается внешняя утечка расширительного бака — необходимо его срочно заменить. Если дефектный бак имеет сменную мембрану и Вы планируете купить точно такую же модель, то при наличии давления в воздушной камере, есть смысл демонтировать мембрану и прижимной фланец, оставив их на запчасти, а утилизировать только поврежденный корпус.
Используйте консоли BKSS для того, чтобы полностью исключить влияние на соединения трубопроводов при обслуживании баков, а так же засорение питьевой воды ржавчиной.
Подключайте расширительные баки правильно, см. узлы:
- Схема подключения бойлера косвенного нагрева H-WH-01 ;
- Обвязка расширительного бака для отопления дома до 250 м²

Дополнительная информация о расширительных баках

Вопросы-ответы GIDRUSS:

Интерактивные статьи с возможностью оформить ТЗ и выбрать мастера:

Как подобрать объем расширительного бака для бойлера?

Почему для бойлеров 300-400 л нельзя использовать предохранительный клапан DN15 ?

Потому что проходного сечения клапана может быть недостаточно для залпового выброса избыточно нагретой воды, особенно в случае выхода из строй расширительного бака, что сопряжено с разрывом бойлера.

Дополнительная информация

Группа безопасности бойлера на 8 бар: как собрать самостоятельно?

Покупаем консоль группы безопасности BKSS-35.BASIS
Покупаем надежный 8-ми барный предохранительный клапан проверенного бренда:
- для бойлера до 200 л включительно подойдет клапан 1/2 дюйма:
  - SVS-0003-008015 от STOUT
  - RVS-0003-008015" от ROMMER
  - FA 2004 121280" от FAR
- для бойлера на 300-400 л подойдет клапан 3/4 дюйма
  - SVS-0003-008020 от STOUT
  - RVS-0003-008020 от ROMMER
Покупаем остальные комплектующие (воздухоотводчик, шаровые краны)
Собираем ГБ на любой уплотнительный материал!

Данная конструкция заменит большинство аналогичных групп безопасности, которые ставятся на вводе в бойлер и не удобны для обслуживания, а так же не решают проблему монтажа расширительного бака, такие как: ME 6925B.80PE, 6915B.80PE.

Дополнительная информация

Как подобрать объем расширительного бака для бойлера?
Интерактивная статья с возможностью создать ТЗ на проектирование:
Бойлер косвенного нагрева: как выбрать и где купить?

Как подобрать объем расширительного бака для бойлера косвенного нагрева?

Рассчитывайте объем расширительного бака (РБ) .
C учетом стандартных типоразмеров РБ, это будет выглядеть так:

для 100 литрового БКН подойдет РБ на 12 л
для 150 литрового БКН подойдет РБ на 18 л
для 200 литрового БКН подойдет РБ на 24 л
для 300 литрового БКН подойдет РБ на 35 л

Особенности монтажа РБ для БКН 300 л и более

В связи с относительно большим объемом и габаритами расширительного бака на 35 л для его монтажа на стену можно использовать консоль BKSS-35.BASIS , оснастив её предохранительным клапаном 3/4" на нужное Вам давление, манометром и воздухоотводчиком или купить полнокомплектную группу безопасности BKSS-35-20-6 с предохранительным клапаном 3/4" на давление 6 бар .

Дополнительная информация о расширительных баках

Чем настенная ГБ бойлера лучше обычной, установленной на вводе ХВС за бойлером?

Устанавливается как правило на патрубке ввода ХВС в труднодоступном месте, неудобном для обслуживания.
Монтаж на вводе ХВС обычно требует выдвигать бойлер на 100-150 мм от стены, что требует дополнительного места в котельной.
Есть вероятность пропустить выход из строя расширительного бака, ввиду отсутствия возможности оперативного визуального контроля состояния предохранительного клапана.
Требует установки отдельного кронштейна для расширительного бака или установку бака на пол (особенно для бойлеров свыше 300 л понадобится бак на 35 л), функции которого в т.ч. и выполняет группа безопасности BKSS-35.
Требует большего кол-ва соединений, что снижает надежность системы и увеличивает время и стоимость монтажа.

☝ Рекомендации специалистов

Не забывайте проверять расширительный бак хотя бы раз в год. Если отсутствует давление в воздушной камере или в процессе работы котла меняется рабочее давление или, что еще хуже, срабатывает предохранительный клапан — срочно проведите внеплановое обслуживание расширительного бака.
Если наблюдается внешняя утечка расширительного бака — необходимо его срочно заменить. Если дефектный бак имеет сменную мембрану и Вы планируете купить точно такую же модель, то при наличии давления в воздушной камере, есть смысл демонтировать мембрану и прижимной фланец, оставив их на запчасти, а утилизировать только поврежденный корпус.
Используйте консоли BKSS для того, чтобы полностью исключить влияние на соединения трубопроводов при обслуживании баков, а так же засорение питьевой воды ржавчиной.
Подключайте расширительные баки правильно, см. узлы:
- Схема подключения бойлера косвенного нагрева H-WH-01 ;
- Обвязка расширительного бака для отопления дома до 250 м²

Дополнительная информация о расширительных баках

Вопросы-ответы GIDRUSS:

Интерактивные статьи с возможностью оформить ТЗ и выбрать мастера:

Чем корпус консольной группы безопасности под расширительный бак квадратного сечения лучше круглого?

При прямоугольном корпусе консоли максимальная динамическая нагрузка при обслуживании расширительного бака распределяется равномерно по верхнему сварному шву, а на аналогичной конструкции из круглой трубы она сосредотачивается в верхней точке, что может вызвать течь при очередной замене бака вплоть до отрыва, а если учесть, что другие производители групп безопасности использующие круглую трубу для удешевления выбирают трубу со стенкой толщиной менее 1.5 мм и сваривают её лазерной сваркой, катет шва которого и того меньше - такая конструкция значительно увеличивает вероятность аварийной ситуации.В отличии от подобного подхода GIDRUSS использует профильную трубу толщиной 2 мм и осуществляет сварку с помощью аргонно-дуговой сварки с последующим контролем герметичности давлением 12 бар.

Интерактивные статьи с возможностью оформить ТЗ и выбрать мастера:

Почему не стоит устанавливать расширительный бак на полу?

Напольный бак занимает ценное место в котельной.
Обслуживать на полу не удобно.
Риск повреждения трубопроводов при ударе напольного бака выше.
Осуществлять уборку в помещении котельной сложнее.

☝ Рекомендации специалистов

Не забывайте проверять расширительный бак хотя бы раз в год. Если отсутствует давление в воздушной камере или в процессе работы котла меняется рабочее давление или, что еще хуже, срабатывает предохранительный клапан — срочно проведите внеплановое обслуживание расширительного бака.
Если наблюдается внешняя утечка расширительного бака — необходимо его срочно заменить. Если дефектный бак имеет сменную мембрану и Вы планируете купить точно такую же модель, то при наличии давления в воздушной камере, есть смысл демонтировать мембрану и прижимной фланец, оставив их на запчасти, а утилизировать только поврежденный корпус.
Используйте консоли BKSS для того, чтобы полностью исключить влияние на соединения трубопроводов при обслуживании баков, а так же засорение питьевой воды ржавчиной.
Подключайте расширительные баки правильно, см. узлы:
- Схема подключения бойлера косвенного нагрева H-WH-01 ;
- Обвязка расширительного бака для отопления дома до 250 м²

Дополнительная информация о расширительных баках

Вопросы-ответы GIDRUSS:

Интерактивные статьи с возможностью оформить ТЗ и выбрать мастера:

Почему два малых расширительных бака лучше чем один большой?

В случае выхода одного бака из строя второй частично сохранит функцию компенсации давления, что увеличивает надежность системы.
Например Вам нужно получить объем бака 50-60 л, если решите поставить один бак - Вам по любому придется ставить напольное исполнение (недостатки такого решения озвучены в вопросе: Почему не стоит устанавливать расширительный бак на полу? . А, в случае настенного решения Вы можете использовать две консоли и получить аккуратное настенное исполнение с двумя баками по 35 л, получив дополнительные 10 л и резерв по надежности

Зачем ставить дополнительный расширительный бак если в настенном котле уже есть встроенный ?

В большинстве случаев объема встроенного в котел расширительного бака не хватает для компенсации расширения теплоносителя системы системы.
Обслуживать встроенный бак сложнее.
Заменить встроенный бак намного дороже.

☝ Рекомендации специалистов

Не забывайте проверять расширительный бак хотя бы раз в год. Если отсутствует давление в воздушной камере или в процессе работы котла меняется рабочее давление или, что еще хуже, срабатывает предохранительный клапан — срочно проведите внеплановое обслуживание расширительного бака.
Если наблюдается внешняя утечка расширительного бака — необходимо его срочно заменить. Если дефектный бак имеет сменную мембрану и Вы планируете купить точно такую же модель, то при наличии давления в воздушной камере, есть смысл демонтировать мембрану и прижимной фланец, оставив их на запчасти, а утилизировать только поврежденный корпус.
Используйте консоли BKSS для того, чтобы полностью исключить влияние на соединения трубопроводов при обслуживании баков, а так же засорение питьевой воды ржавчиной.
Подключайте расширительные баки правильно, см. узлы:
- Схема подключения бойлера косвенного нагрева H-WH-01 ;
- Обвязка расширительного бака для отопления дома до 250 м²

Дополнительная информация о расширительных баках

Вопросы-ответы GIDRUSS:

Интерактивные статьи с возможностью оформить ТЗ и выбрать мастера:
