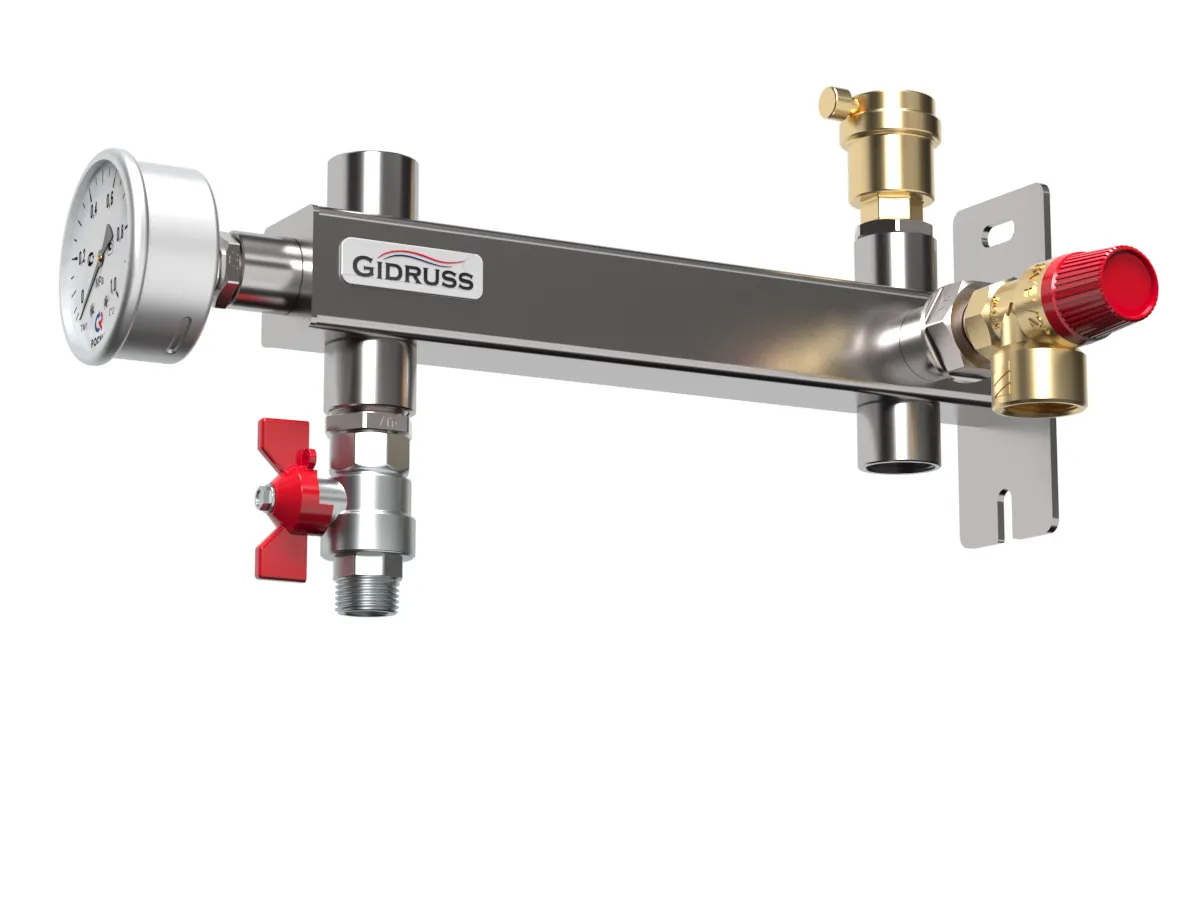

Группа безопасности для отопления под расширительный бак до 35 л BKSS-35-15-3W
Aisi 304, в к-те: предохр. клапан Watts ½″ на 3 бар, манометр, воздухоотводчикОсновные характеристики
Логистические параметры
Группа безопасности BKSS-35-15-3W предназначена для установки дополнительного расширительного бака в систему отопления с настенными котлом. Консоль является универсальной, поэтому располагать бак можно как вверх (предпочтительней с точки зрения надежности системы), так и вниз (предпочтительней
В случае, если объема 35 л не достаточно - допускается размещение двух баков на одной консоли при условии достаточной прочности стены (кирпичная 250 мм и более либо бетонная от 120 мм).
Для самостоятельной комплектации консоли предохранительным клапаном, воздухоотводчиком и манометром - заказывайте: BKSS-35.BASIS.
Если на текущий момент на складе производителя отсутствует модель BKSS-35-15-3W с немецким предохранительным клапаном Watts - заказывайте аналог с предохранительными клапанами других европейских производителей (STOUT, Afriso, Giacomini): BKSS-35-15-3.
Если Вам нужна группа безопасности для бойлера - заказывайте:
- Для бойлера 100-200 л c европейским предохранительным клапаном на 6 бар: BKSS-35-15-6
- Для бойлера 100-200 л c немецким предохранительным клапаном Watts 1/2 на 6 бар:BKSS-35-15-6W
- Для бойлера 300-400 л c европейским предохранительным клапаном на 6 бар: BKSS-35-20-6
- Для бойлера 300-400 л c немецким предохранительным клапаном Watts 1/2 на 6 бар:BKSS-35-20-6W
✅ Преимущества группы безопасности для отопления от Gidruss
- Обеспечивает полное снятие нагрузок с трубопроводных соединений при обслуживании и замене бака, который при заполнении водой может вызвать разгерметизацию системы и серьезное затопление.
- Увеличенный вылет позволяет установить любые расширительные баки объемом до 35 л как сверху, так и снизу, а если стена достаточно крепкая, то можно установить сразу 2 бака и получить 70 л.
- Симметричность вертикальных подключений дает возможность установить предохранительный клапан с любой стороны!
⚠ Вопросы-ответы для правильного выбора группы безопасности с расширительным баком для отопления
① Вопрос: Зачем ставить дополнительный расширительный бак если в настенном котле уже есть встроенный ?
Ответ:
- В большинстве случаев объема встроенного в котел расширительного бака не хватает для компенсации расширения теплоносителя системы системы.
- Обслуживание расширительного бака расположенного на консольной группе безопасности гораздо проще, чем встроенного в котел.
- В случае выхода из строя - заменить встроенный в котел бак намного дороже.
② Вопрос: Почему стоит устанавливать расширительный бак на настенной группе безопасти?
Ответ:
- Напольный бак занимает ценное место в котельной.
- Обслуживать на полу не удобно.
- Риск повреждения трубопроводов при ударе напольного бака выше.
- Осуществлять уборку в помещении котельной сложнее.
③ Почему два малых расширительных бака лучше чем один большой?
Ответ:
В случае выхода одного бака из строя второй частично сохранит функцию компенсации давления, что увеличивает надежность системы.
④ Чем корпус группы безопасности под расширительный бак квадратного сечения лучше круглого?
Ответ:
При прямоугольном корпусе консоли максимальная динамическая нагрузка при обслуживании расширительного бака распределяется равномерно по верхнему сварному шву, а на аналогичной конструкции из круглой трубы она сосредотачивается в верхней точке, что может вызвать течь при очередной замене бака вплоть до отрыва, а если учесть, что другие производители групп безопасности использующие круглую трубу для удешевления выбирают тонкостенную трубу (менее 1.8 мм), - такая конструкция значительно увеличивает вероятность аварийной ситуации.
РЕКОМЕНДАЦИЯ: Особенно удобно располагать рядом расширительный бак системы отопления и ГВС, что позволит оптимально сделать систему подпитки см. Схема обвязки расширительных баков.
Основные характеристики
Логистические параметры
- Матовый корпус позволяет снизить вероятность появления царапин в процессе монтажа и жирных следов.
- Резьбы и торцы с зеркальной поверхностью дополняют серебряным блеском.
Шаг. 1. Разметка и сверление монтажных отверстий.
1.1. Разметьте на стене ось вертикального подключение магистрали.
1.2. Прикрутите к консоли насухо пустой расширительный бак и воздухоотоводчик и прикиньте удобное расположение в котельной, отметив места сверления отверстий по основанию консоли.
1.3. Если у Вас возникли сложности в разметке - закажите в Gidruss бесплатную компоновку котельной .
Шаг. 2. Сборка ГБ до монтажа консоли на стену на выбранный герметизирующий материал.
2.1. Осевой манометр устанавливается на фасадное подключении ½″ через футорку ½″ - ¼″.
2.2. Предохранительный клапан устанавливается в боковое подключение с направлением сброса аварийного потока вниз, если используется клапан размером ½″, то он ставится через футорку из комплекта поставки.
2.3. Воздухоотводчик устанавливается через футорку ¾″ - ½″ в свободное верхнее подключение ¾″.
2.4. Установка разъемного соединения для возможности сервисного демонтажа консоли целиком. Запрещается монтаж на фитинг с наглухо завинченной резьбой с последующей запрессовкой или пайкой!
2.6. Ставить или нет отсечной кран - решать только Вам, так как с одной стороны: без него очень неудобно обслуживать систему, так как придется сливать много теплоносителя, но с другой стороны его установка это нарушение пункт 10.2.3 СП 89.13330.2012, но есть еще один компромиссный вариант для сервисников - поставить и снять ручку с крана. Если Вы все же решились установить отсечной кран, то можете выбрать его комплектацию ¾″ с полусгоном и тогда можно пропустить п.2.4.
Шаг. 3. Монтаж консоли на стену.
Шаг. 4. Установка прочих элементов обвязки:
4.1. Расширительный бак (не входит в комплект поставки) и крепится через штуцер Rp ¾″ в любом положении сверху или снизу.
4.2. Если расширительный бак установлен в верхнем положении, то в подключение напротив рекомендуем установить дренажный кран.
Дополнительная информация о расширительных баках
Вопросы-ответы GIDRUSS:
- Как подобрать объем расширительного бака для бойлера?
- Как правильно обслуживать расширительный бак?
- Группа безопасности бойлера на 8 бар: как собрать самостоятельно?
Интерактивные статьи с возможностью оформить ТЗ и выбрать мастера:
✅ Последовательность действий по обслуживанию бака
Шаг 1. Если у Вас один бак в системе, тогда нужно остановить котел.
Шаг 2. Перекройте кран между баком и системой, если он у Вас есть.
Шаг 3. С помощью дренажного крана спустите давление. Если у Вас нет дренажного крана - придется отсоединить бак от системы, предварительно подставив емкость сопоставимого с баком объемом.
Шаг 4. Подкачайте бак с помощью компрессора до требуемого давления. Для обычного частного дома высотой не более 10 м - это 1.5 бара, что соответствует заводскому значению новых баков. Общее правило такое: давление воздуха в полости бака должно быть меньше рабочего на 0.3 бара. Если РБ не держит давление - замените его мембрану или бак целиком.
Шаг 5. Установите бак на место и откройте все краны.
⚠ Какие риски возможны?
- Будьте осторожны, если Вам придется демонтировать бак для слива воды - Вы можете повредить трубопроводы!
- При скручивании резьбы, если она пристыла - можно свернуть фитинг и разгерметизировать систему!
- Регулярно проверяйте не перегибает ли нагрузка от бака с теплоносителем трубопроводы!
☝ Рекомендации специалистов
- Не забывайте проверять расширительный бак хотя бы раз в год. Если отсутствует давление в воздушной камере или в процессе работы котла меняется рабочее давление или, что еще хуже, срабатывает предохранительный клапан — срочно проведите внеплановое обслуживание расширительного бака.
- Если наблюдается внешняя утечка расширительного бака — необходимо его срочно заменить. Если дефектный бак имеет сменную мембрану и Вы планируете купить точно такую же модель, то при наличии давления в воздушной камере, есть смысл демонтировать мембрану и прижимной фланец, оставив их на запчасти, а утилизировать только поврежденный корпус.
- Используйте консоли BKSS для того, чтобы полностью исключить влияние на соединения трубопроводов при обслуживании баков, а так же засорение питьевой воды ржавчиной.
- Подключайте расширительные баки правильно, см. узлы:
- Схема подключения бойлера косвенного нагрева H-WH-01 ;
- Обвязка расширительного бака для отопления дома до 250 м²
Дополнительная информация о расширительных баках
Вопросы-ответы GIDRUSS:
- Как подобрать объем расширительного бака для бойлера?
- Как правильно установить группу безопасности и расширительный бак при обвязке бойлера косвенного нагрева?
- Группа безопасности бойлера на 8 бар: как собрать самостоятельно?
Интерактивные статьи с возможностью оформить ТЗ и выбрать мастера:
Потому что проходного сечения клапана может быть недостаточно для залпового выброса избыточно нагретой воды, особенно в случае выхода из строй расширительного бака, что сопряжено с разрывом бойлера.
Рекомендуем заказывать группу безопасности BKSS-35-20-6 с предохранительным клапаном 3/4" .Дополнительная информация
Как подобрать объем расширительного бака для бойлера?- Покупаем консоль группы безопасности BKSS-35.BASIS
- Покупаем надежный 8-ми барный предохранительный клапан проверенного бренда:
- для бойлера до 200 л включительно подойдет клапан 1/2 дюйма:
- SVS-0003-008015 от STOUT
- RVS-0003-008015" от ROMMER
- FA 2004 121280" от FAR
- для бойлера на 300-400 л подойдет клапан 3/4 дюйма
- SVS-0003-008020 от STOUT
- RVS-0003-008020 от ROMMER
- для бойлера до 200 л включительно подойдет клапан 1/2 дюйма:
- Покупаем остальные комплектующие (воздухоотводчик, шаровые краны)
- Собираем ГБ на любой уплотнительный материал!
Данная конструкция заменит большинство аналогичных групп безопасности, которые ставятся на вводе в бойлер и не удобны для обслуживания, а так же не решают проблему монтажа расширительного бака, такие как: ME 6925B.80PE, 6915B.80PE.
Дополнительная информация
- Как подобрать объем расширительного бака для бойлера?
- Интерактивная статья с возможностью создать ТЗ на проектирование:
Бойлер косвенного нагрева: как выбрать и где купить?
C учетом стандартных типоразмеров РБ, это будет выглядеть так:
- для 100 литрового БКН подойдет РБ на 12 л
- для 150 литрового БКН подойдет РБ на 18 л
- для 200 литрового БКН подойдет РБ на 24 л
- для 300 литрового БКН подойдет РБ на 35 л
