Name: GR-1000-100 от Gidruss - Гидравлический разделитель (гидрострелка) Ду 100 на 700 800 900 кВт 1 мВт
Brand: GIDRUSS
SKU: GR 10F00 20
Price: 124900 RUB
Availability: InStock

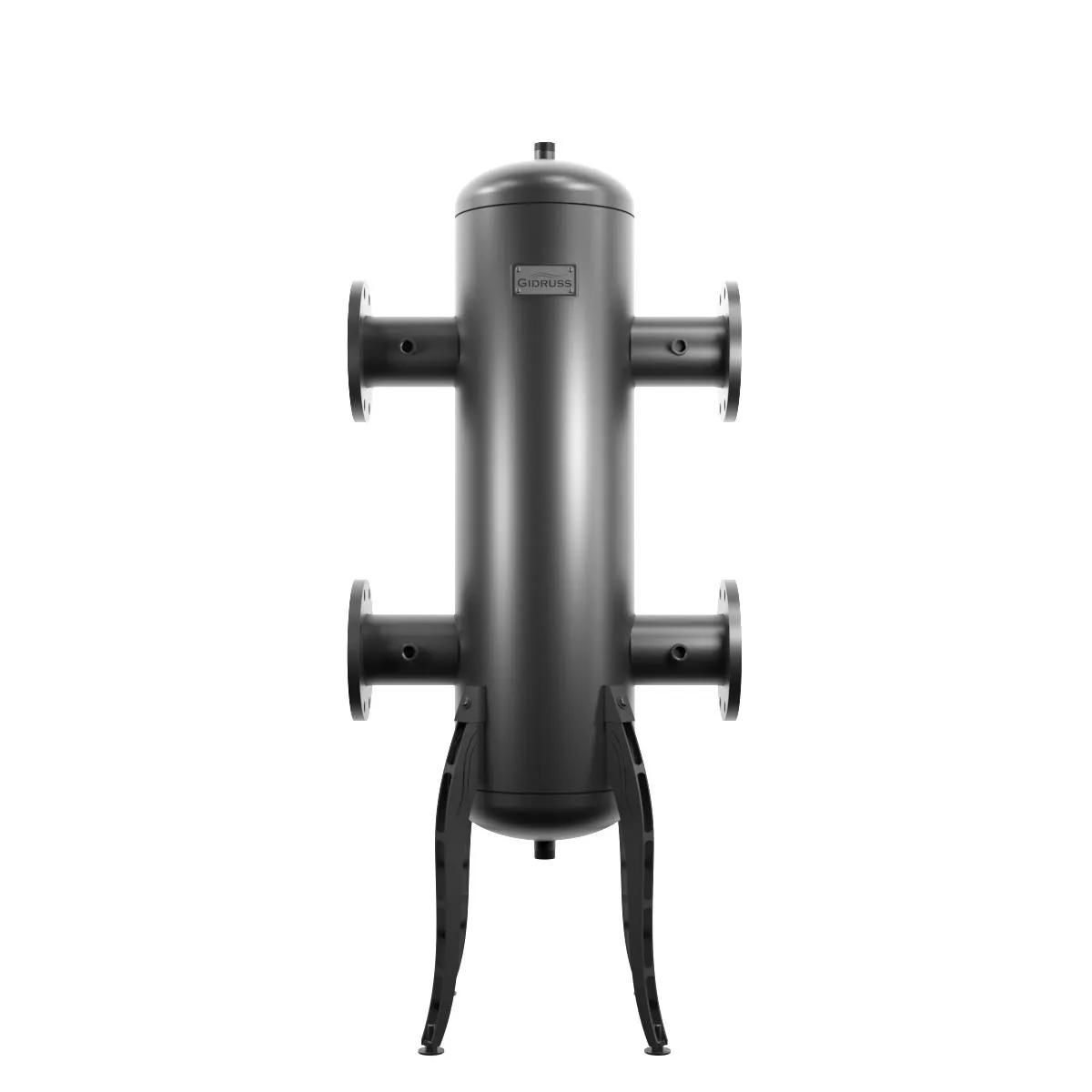

Гидравлический разделитель Ду 100 для котлов 630, 700, 800, 900 кВт и до 1 МВт - GR-1000-100

GR-1000-100

Гидравлический разделитель

до 1 МВт, фланец 1-100-10 ГОСТ 12820-81, корпус Ø 273 мм ст. 09Г2С толщиной от 8 мм, 4 подключения Rp ½″

Артикул:GR 10F00 20

Основные характеристики

Материал исполнения:

Конструкционная сталь

Количество контуров:

Мощность максимальная, кВт:

1000

Максимальная подача, м³/ч:

42.9

Логистические параметры

Масса брутто, кг:

108

Размеры упаковки, (Д x Ш х В), мм:

340 x 1170 x 650

Объем упаковки, м³:

0.25857

124 900 ₽ Розничная цена

В наличии город Челябинск:

13 шт

ОписаниеВсе характеристикиПреимуществаДокументацияГотовые объектыСхемыПрименение в узлах

Гидравлический разделитель (гидрострелка) GR-1000-100 необходим в системах отопления до 10000 м² для энергоэффективной обвязки одного или нескольких котлов общей мощностью до 1 МВт с любым количеством потребителей со сроком службы 20 лет и гарантией 7 лет.

Если магистраль DN 100 слишком большая - заказывайте гидрострелку DN 80 .

Если проходного сечения Ду 100 не достаточно - заказывайте гидрострелку DN125 .

Для подключения потребителей и/или нескольких котлов используйте: модульные коллекторы серии MK-1000 .

GR-1000-100 является аналогом гидрострелок с артикулами:
HZW-100, M66374.100, R146IY110, R146IM110, 548100, SB-F-100, "2164 100", 1925007, 3905034 , 0020107876 .

Материал исполнения:

Конструкционная сталь

Количество контуров:

Максимальная подача, м³/ч:

42.9

Мощность максимальная, кВт:

1000

Максимальная отапливаемая площадь, м²:

10000

Магистральное присоединение:

Фланец Ду-100

Доп. присоединение:

G 1″ (НР)

Межосевое расстояние, мм:

450

Вылет от стены, мм:

Любой

Размеры упаковки, (Д x Ш х В), мм:

340 x 1170 x 650

Объем упаковки, м³:

0.25857

Длина, мм:

1170

Ширина, мм:

650

Высота, мм:

340

Напольная монтажная система гидрострелки с регулировкой уровня

Прочные 3D-опоры дают устойчивость, возможность точной регулировки положения и удобство обслуживания!

Надежные опоры выдержат любую обвязку!
Точная регулировка вертикального положения и высоты.
Презентабельный внешний вид.
Не требуется крепления к полу.

Подробнее

Нержавеющий сепаратор на фланцевых гидрострелках эффективно очистит теплоноситель и никогда не зарастет!

В корпус гидравлического разделителя встроен нержавеющий сепаратор широкого перфорационного поля с большим количеством отверстий оптимально подобранного диаметра, что значительно увеличивает эффективность отведения воздуха и шлама. Исполнение из нержавеющей стали в том числе и в изделиях из конструкционной стали исключает зарастание сепаратора на всем периоде эксплуатации. P.S. Конкуренты часто делают сепаратор из стали с небольшим кол-во отверстий большого диаметра, что экономит время резки/сверления, но крайне неэффективно работает.

Подробнее

Гарантия на продукцию Гидрусс из стали - 7 лет!

Конструкционная сталь 09Г2С это стабильность изделия при колебаниях температуры + 7 лет гарантии!!

Широкий температурный диапазон применения от -70 до 475˚С с сохранением характеристик прочности, пластичности и химостойкости
Высокая коррозионная стойкость стали 09Г2С по сравнению с обычно сталью 3 (дешевая профильная труба) и сталью 20 (шовная ВГП-труба) существенно продлит срок службы изделий.
Низкий показатель отпускной хрупкости позволит получить после сварки абсолютно однородное изделие, более устойчивое к рабочим и аварийным колебаниям температуры и давления
Содержание марганца и кремния в 09Г2С способствуют удалению кислорода из металла

P.S. Как отличить изделие из 09Г2С от обычных разнородных металлов ст. 3 и ст. 20?

По наличию шва на внутренней стороне резьбового патрубка: если виден или прощупывается шов значит перед Вами некачественное изделие.
Повышенная толщина корпуса в 3 мм и больший радиус изгиба профиля т.к. 09Г2С гнется сложнее чем Ст.20 или Ст.3, т.е. если перед Вами изделие с острой кромкой изгиба профильной трубы это не 09Г2С.
Сравнение с продукцией GIDRUSS сходной модели на вес - если изделие конкурента намного легче, это значит, что толщина стенки профильной трубы менее 2 мм и оно точно не из 09Г2С!

Подробнее

Презентабельная износостойкая окраска "черный муар с серебром"!

Порошковая окраска "Муар Металлик" стойко переносит любые механические повреждения.
На изделиях GIDRUSS не остается марких следов даже в случае неаккуратного монтажа!

Подробнее

Размечать котельную намного удобней с соосными изделиями Гидрусс!

Соосная компоновка изделий упростит разметку и ускорит монтаж!

Удобный процесс разметки с помощью лазера!
Быстрый монтаж!
Экономия пространства котельной!

Подробнее

На изделиях Гидрусс используются универсальные фланцы по ГОСТ 33259-2015 (12820-80)

Классические фланцевые соединения по ГОСТ 33259 (бывший ГОСТ 12820) универсально и надежно!

Совместимость с устаревшим ГОСТ 12820-80 с обозначениями "1-...-10" для 10 бар и "1-...-16" для 16 бар.
Универсальная X-образная ориентация отверстий фланца.
Все фланцевые изделия (GR, MK) подходят друг к другу не зависимо от даты производства!

Подробнее

Дополнительное подключение G 1/2" для КИПиА на каждом магистральном патрубке|

Возможность подключить термометры показывающие режим работы гидравлического разделителя.
Возможность подключить термодатчики для автоматики без установки фланцевых вставок.

Подробнее
