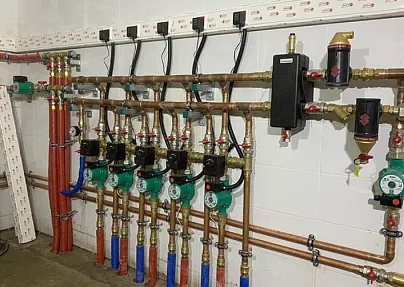

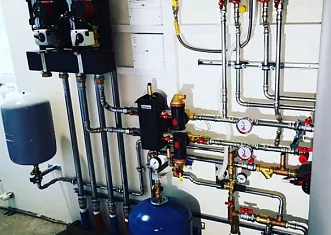

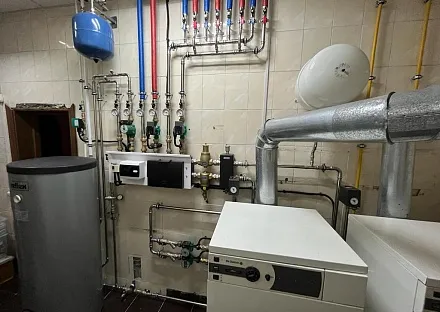

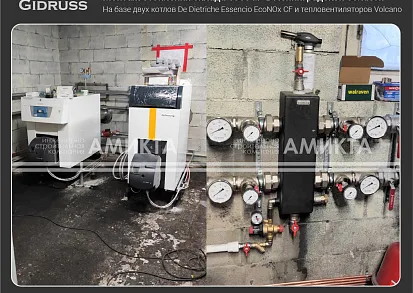

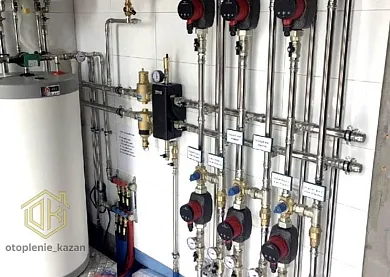

Для чего нужна гидрострелка?

• резьбовые гидравлические разделители GR/GRSS-40/60/80/100/150/250 ;
• модульные коллекторы MK/MKSS-40/60/100/150/250 ;
• балансировочные коллекторы BM/BMSS-40/60/80/150

⚠ Перед установкой ознакомьтесь с условиями по монтажу и эксплуатации оборудования GIDRUSS .

Какие фитинги нужны для соединения коллектора с гидрострелкой?

Ниже приведены позиции для заказа для разных серий коллекторов в зависимости от магистрального сечения (кол-во указано для одного соединения):

• Для DN50 (GR/GRSS/MK/MKSS-250) заказывайте FIT.KBRS-50 (Rp G 2″, ВР-ВР, никелированнный чугун) - 1 шт
• Для DN40 (GR/GRSS/BM/BMSS/MK/MKSS-150) заказывайте FIT.KBRS-40 (Rp 1½″, ВР-ВР, никелированнный чугун) - 1 шт
• Для DN32 (GR/GRSS/BM/BMSS-80, MK/MKSS-100) заказывайте FIT.A-32-MM (Rp 1¼″, ВР-ВР, латунь ЛС-59) - 2 шт
• Для DN25 (GR/GRSS/BM/BMSS/MK/MKSS-60) заказывайте FIT.A-25-MM (Rp 1″, ВР-ВР, латунь ЛС-59)- 2 шт
• Для DN20 заказывайте (GR/GRSS/BM/BMSS/MK/MKSS-40) FIT.KBRS-20 (Rp ¾″, ВР-ВР, никелированнный чугун) - 1 шт

Как производить монтаж разъемных соединений?

1. Прикрутите пары разъемных частей американок к боковым штуцерам соединяемых изделий до их монтажа на стену таким образом, чтобы уплотняемые поверхности, к которым будет прижиматься прокладка, были на равном расстоянии от корпуса.
2. Установить изделия GR, MK на кронштейны K.UMS и проверьте с помощью уровня прижав его к плоскостям двух разъемных соединений, установленном на каждом изделии - они должны быть в одной вертикальной плоскости!
3. Установите прокладку и равномерно затяните накидные гайки прикладывая усилие по очереди, по аналогии с процессом затяжки гаек при установке колес на автомобиль.

Краткий ответ:

① Принцип работы гидрострелки изнутри.

Зачем такое большое сечение "байпаса"?

• гидравлическое разделение для независимой работы циркуляционных насосов за счет низкого сопротивления, в том числе и поэтому гидрострелка должна стоять как можно ближе к циркуляционным насосам потребителей;
• низкая вертикальная скорость теплоносителя 0.1-0.2 м/с для возможности всплытия пузырьков воздуха в верхнюю полость с последующим отведением через автоматический воздухоотводчик и осаждение механических примесей (шлама) в нижней полости с последующим сливом накопившегося шлама в ручную через открытие дренажного крана.

Пример конструкции самой популярно модели гидрострелки GIDRUSS DN25

② В чем идея соосности и встроенных перегородок?

• Наличие встроенного нержавеющего сепаратора позволяет более эффективно очищать теплоноситаль от воздуха и шлама (см. результаты термогидлравлического моделировани ниже)
• Соосная схема компоновки, как следствие предыдущего пункта существенно упрощает разметку и ускоряет монтаж экономя пространство котельной
• Более подробные преимущества смотрите в карточке каждого товара ниже...

Что происходит внутри гидрострелки при нормальной работе?

Негативный пример эксплуатации системы отопления без гидравлического разделения

1. Предположим, что у Вас обычный дом с настенным газовым котлом и радиаторами отопления.
2. Для комфорта и экономии энергоресурсов на каждом радиаторе установлены термоголовки.
3. Встроенный в котел циркуляционный насос обычно выдает в ненагруженную систему 1.2-1.5 м³/ч.
4. Если система работает зимой, то все термоголовки открыты и все хорошо - циркуляция по котлу нормальная
5. В межсезонье, когда тепла нужно очень мало термоголовки могут закрыться снизив подачу вплоть до нуля, при этом теплообменник будет прогреваться не равномерно, что будет медленно его "убивать" (вспомните, что бывает с кастрюлей при постепенном иcпарении воды - она в местах перегрева начинает деформироваться и подгорать)
6. Эта же проблема коснется и ресурса циркуляционного насоса, так как он работает практически в полностью зажатую систему и может выйти из строя в самый неподходящий момент.

Экономия на установке гидрострелки — это риск, который неизбежно ведет к росту эксплуатационных расходов. Отказ от гидравлического разделителя на этапе монтажа оборачивается преждевременным износом котла, разбалансировкой системы и перерасходом топлива. Выбирая мнимую экономию сегодня, владелец рискует столкнуться с дорогостоящим ремонтом и необходимостью переделывать систему отопления завтра, что в разы превышает стоимость самого устройства.

③ Как окончательно убедиться в целесообразности применения гидрострелки?

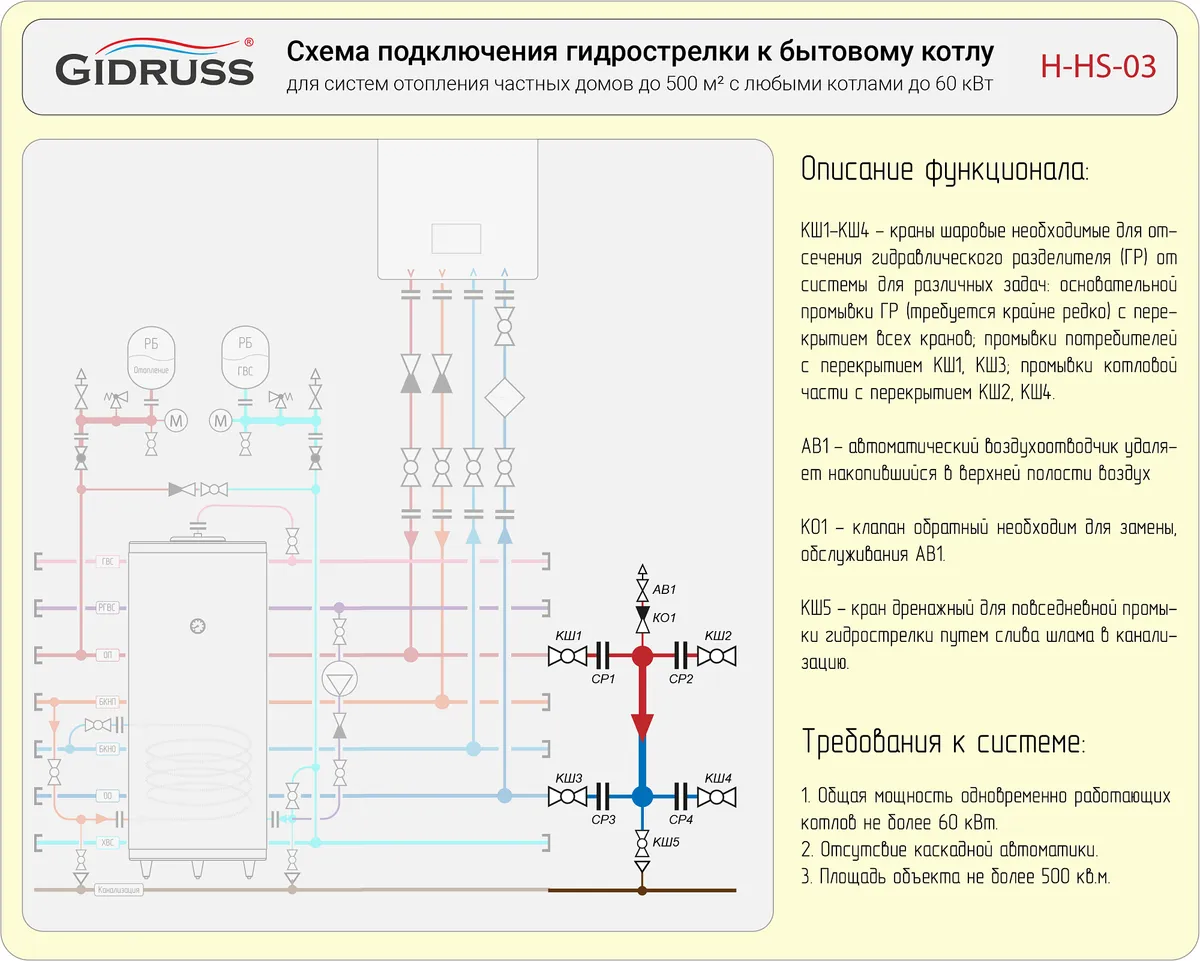

См. Условные обозначения элементов схемы отопления (легенда)

Аргументированный выбор схемы отопления можно сделать на основании таблицы критериев:

Рекомендации по выбору схемы

• Выбирайте схему на базе первично-вторичных колец, если требуется реконструкция котельной по причине некорректной работы потребителей при отсутствии проекта обвязки потребителей. Для этой схемы подойдут кольцевые коллекторы серии RMSS .
• Если Вы собственник строящегося объекта с современной системой отопления (регулируемые потребители тепла переменного сопротивления) - выбирайте схему с гидрострелкой и заказывайте проект с теплотехническими расчетами и рассчитанным балансом подач первичного и вторичных контуров и не принимайте проект если в нем получилось так, что сумма расходов потребителей больше котлового расхода, что может быть возможно только в случае продуманного управления приоритетом, как например отключение отопления во время нагрева бойлера для настенных котлов.
• Распространенный контраргумент против гидрострелки, что котлового насоса хватит не должен Вас устраивать, особенно если у Вас котел со встроенным насосом фиксированной скорости, а все радиаторы с термоголовками, так как большинству котлов не понравится режим с зажатой на 80% циркуляцией теплоносителя.

Прочие рекомендации по системам отопления

• Делайте систему так, чтобы можно было управлять температурой из котельной, а не лазить в коллекторные шкафы под лестницами и в шкафах - это повлияет на схему.
• Предусматривайте возможность установки автоматики - это позволит Вам реализовать как удаленное управление температурой с телефона, так и запрограммировать нужный приоритет, о котором была речь выше.
• Учитывайте температурный режим котла при настройках автоматики, так как в последнее время участились случаи использования конденсационных котлов вкупе с термостатическими смесителями, которые корректно работают только когда температура котла выше на 10 градусов и в межсезонье начинаются проблемы, когда например котел снизил температуру до 45 градусов, а в теплый пол нужно 40 - смеситель открывается почти полностью и сбивает температуру других контуровподбирайте насосы исходя из требуемых температурных режимов и сопротивления системы, а при новых объектах делайте несколько шагов по пересмотру сечения магистралей потребителей, иначе ни «кольцо» не «гидрострелка» Вам не поможет.
• Если Вы собственник или ответственное лицо предприятия - ставьте обвязку по магистральному сечению на размер больше текущего расчета и тогда Вы всегда будете готовы нарастить систему дополнительными котлами и потребителями с любыми температурными режимами, не думая о том, что предыдущие контуры уже «разобрали все самое горячее»;)
• Проектируйте основные компоненты системы масштабируемыми: каскад котлов, каскад бойлеров, каскад расширительных баков, …, а если у Вас нет на это времени - обратитесь к нам за бесплатной компоновкой или детальным проектом «растущей» котельной .

Дополнительная информация

1. Котел потребляет много газа.
2. Не равномерно греются радиаторы.
3. Нагрев теплых полов влияете на нагрев радиаторов и наоборот.
4. Насос не продавливает систему отопления.
5. Часто ломается котел.

☝ Узнайте: Как правильно подобрать гидрострелку!

Сэкономьте свое время и отправьте 📑 запрос на бесплатный подбор гидрострелки и прочего оборудования котельной.

См. Цветовая кодировка трубопроводов: маркировка труб котельной

☝ Локальный расчет основных параметров гидрострелки и как из этого сформировалось обозначение GIDRUSS

Приведем примеры расчета гидрострелки Рассмотрим на примере самой популярной модели: GR-60-25.EPP

• GR - линейка продукции "Гидравлические Разделители".
• 60 - максимальная мощность, рассчитанная при ΔT=20°С и скорости потока 1.5 м/с
• 25 - конфигурации подключения: резьбовые "20" - G ¾″; "25" - G1″ и т.д. или под пресс-фитинги: "22PF"; "28PF"; "35PF" - под запресовку трубы диаметром 22/28/35 мм соответственно.
• EPP - наличие современной, энергоэффективной термоизоляции из EPP.

☝ Комплексный расчет гидрострелки

По идее, расчет гидрострелки необходимо выполнять в рамках особенностей конкретного объекта, а если у Вас нет на это времени - отправьте нам запрос на подбор гидрострелки и прочего оборудования котельной и профессиональные инженеры Gidruss помогут Вам!

Теоретически это возможно: функция гидравлического разделения сохранится в любом положении. Однако в этом случае перестанут работать системы воздухоотведения и дешламации. Кроме того, возникают риски непредсказуемых термогидравлических эффектов из-за нарушения температурного расслоения теплоносителя.

☝Рекомендация производителя

Не рискуйте и устанавливайте гидрострелку строго вертикально, ну а если у Вас что-то не помещается в котельную - отправьте нам запрос на бесплатную компоновку котельной и проектировщики Gidruss помогут Вам!
