Name: Гидравлический разделитель (гидрострелка) Ду 300 (dn300) до 5 МВт GR-5000-300
Brand: GIDRUSS
SKU: GR 50F00 24
Price: 799000 RUB
Availability: InStock

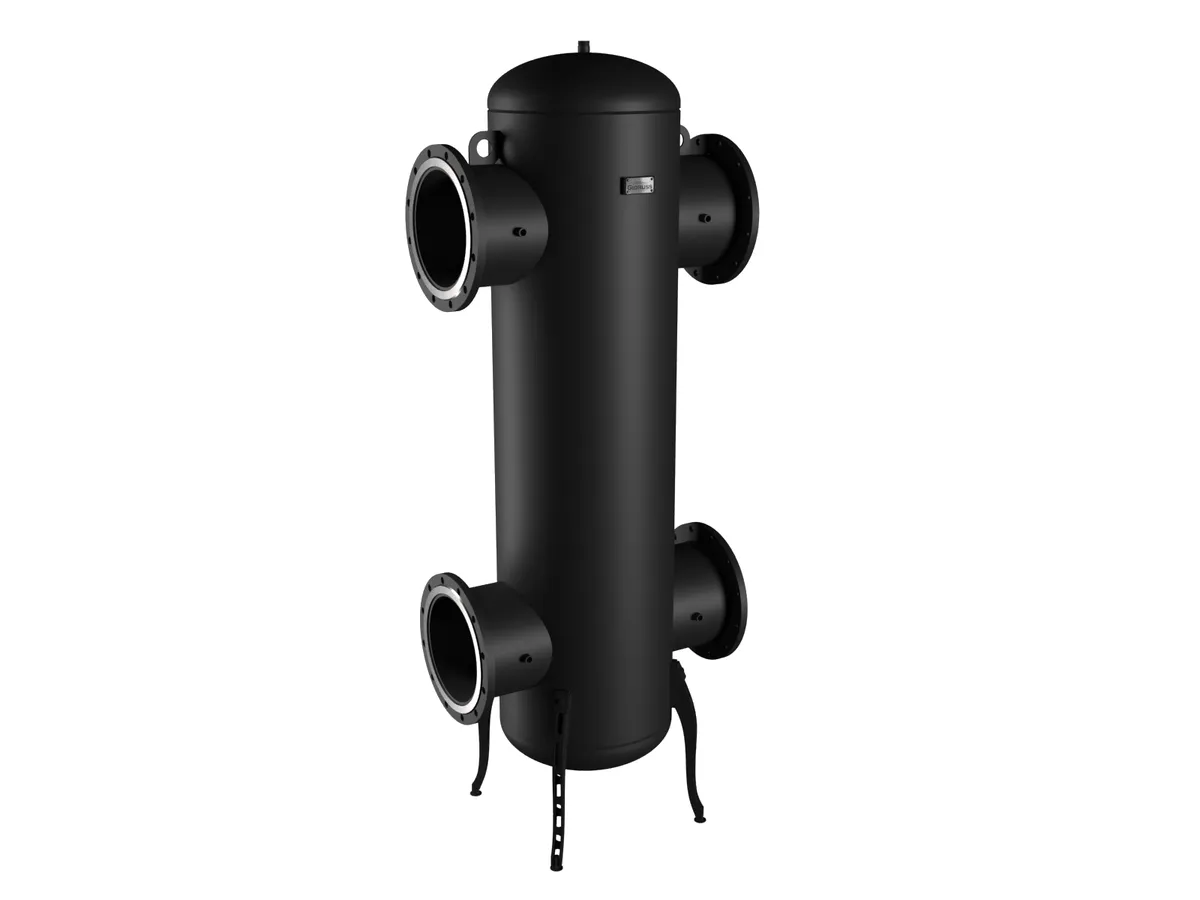

Гидравлический разделитель (гидрострелка) Ду 200 до 5 МВт GR-5000-300

GR-5000-300

Гидравлический разделитель

до 5 МВт, фланец 1-300-10 ГОСТ 12820-80, корпус из трубы D=530 мм ст. 09Г2С толщиной 9 мм

Артикул:GR 50F00 24

Основные характеристики

Материал исполнения:

Конструкционная сталь

Количество контуров:

Магистральное присоединение:

Фланец Ду-300

Мощность максимальная, кВт:

5000

Максимальная подача, м³/ч:

215

799 000 ₽ Розничная цена

В наличии город Челябинск:

1 шт

ОписаниеВсе характеристикиПреимуществаДокументацияСхемыПрименение в узлах

Гидравлический разделитель (гидрострелка) GR-5000-300 применяется в системах отопления до 100000 м² для обвязки одного или нескольких котлов общей мощностью до 5 МВт с одним или несколькими потребителями.

⚠ В каких системах применяется гидрострелка DN300 ?

Для обвязки одного или нескольких твердотопливных котлов с внешними циркуляционными насосами общей мощностью до 3000 кВт.
Для системы отопления до 4000 кВт с одним или несколькими газовыми котлами с внешними циркуляционными насосами.
Для гидрообвязки по каскадной схеме настенных газовых конденсационных котлов общей мощностью до 5 МВт.
Для организации каскада настенных электрических котлов общей мощностью до 5000 кВт.

✅ Как правильно подобрать гидравлический разделитель Ду300 ?

В первую очередь нужно учесть подачу в котловом контуре - она должна быть меньше 214 кубов в час!
Скорее всего Вам понадобятся дополнительные подключения для КИПиА Rp ½″ на каждом патрубке.
Конструкционная сталь 09Г2С толщиной от 9 мм прослужит более 20 лет.
Самовыравнивающие опоры помогут установить гидрострелку строго вертикально.

⚖ Как найти аналог гидравлического разделителя DN 300 ?

Если в Вашем проекте присутствует какой либо из перечисленных артикулов: 548250, SB-F-250, 548300, SB-F-300 - Вам точно подойдет превосходящий по качеству аналог от GIDRUSS - GR-5000-300 !

Материал исполнения:

Конструкционная сталь

Количество контуров:

Максимальная подача, м³/ч:

215

Мощность максимальная, кВт:

5000

Магистральное присоединение:

Фланец Ду-300

Подключения потребителей:

Фланец Ду-300

Доп. присоединение:

G 1″ (НР)

Межосевое расстояние, мм:

1200

Вылет от стены, мм:

От 300

Напольная монтажная система гидрострелки с регулировкой уровня

Прочные 3D-опоры дают устойчивость, возможность точной регулировки положения и удобство обслуживания!

Надежные опоры выдержат любую обвязку!
Точная регулировка вертикального положения и высоты.
Презентабельный внешний вид.
Не требуется крепления к полу.

Подробнее

Нержавеющий сепаратор на фланцевых гидрострелках эффективно очистит теплоноситель и никогда не зарастет!

В корпус гидравлического разделителя встроен нержавеющий сепаратор широкого перфорационного поля с большим количеством отверстий оптимально подобранного диаметра, что значительно увеличивает эффективность отведения воздуха и шлама. Исполнение из нержавеющей стали в том числе и в изделиях из конструкционной стали исключает зарастание сепаратора на всем периоде эксплуатации. P.S. Конкуренты часто делают сепаратор из стали с небольшим кол-во отверстий большого диаметра, что экономит время резки/сверления, но крайне неэффективно работает.

Подробнее

Гарантия на продукцию Гидрусс из стали - 7 лет!

Конструкционная сталь 09Г2С это стабильность изделия при колебаниях температуры + 7 лет гарантии!!

Широкий температурный диапазон применения от -70 до 475˚С с сохранением характеристик прочности, пластичности и химостойкости
Высокая коррозионная стойкость стали 09Г2С по сравнению с обычно сталью 3 (дешевая профильная труба) и сталью 20 (шовная ВГП-труба) существенно продлит срок службы изделий.
Низкий показатель отпускной хрупкости позволит получить после сварки абсолютно однородное изделие, более устойчивое к рабочим и аварийным колебаниям температуры и давления
Содержание марганца и кремния в 09Г2С способствуют удалению кислорода из металла

P.S. Как отличить изделие из 09Г2С от обычных разнородных металлов ст. 3 и ст. 20?

По наличию шва на внутренней стороне резьбового патрубка: если виден или прощупывается шов значит перед Вами некачественное изделие.
Повышенная толщина корпуса в 3 мм и больший радиус изгиба профиля т.к. 09Г2С гнется сложнее чем Ст.20 или Ст.3, т.е. если перед Вами изделие с острой кромкой изгиба профильной трубы это не 09Г2С.
Сравнение с продукцией GIDRUSS сходной модели на вес - если изделие конкурента намного легче, это значит, что толщина стенки профильной трубы менее 2 мм и оно точно не из 09Г2С!

Подробнее

Презентабельная износостойкая окраска "черный муар с серебром"!

Порошковая окраска "Муар Металлик" стойко переносит любые механические повреждения.
На изделиях GIDRUSS не остается марких следов даже в случае неаккуратного монтажа!

Подробнее

Размечать котельную намного удобней с соосными изделиями Гидрусс!

Соосная компоновка изделий упростит разметку и ускорит монтаж!

Удобный процесс разметки с помощью лазера!
Быстрый монтаж!
Экономия пространства котельной!

Подробнее

На изделиях Гидрусс используются универсальные фланцы по ГОСТ 33259-2015 (12820-80)

Классические фланцевые соединения по ГОСТ 33259 (бывший ГОСТ 12820) универсально и надежно!

Совместимость с устаревшим ГОСТ 12820-80 с обозначениями "1-...-10" для 10 бар и "1-...-16" для 16 бар.
Универсальная X-образная ориентация отверстий фланца.
Все фланцевые изделия (GR, MK) подходят друг к другу не зависимо от даты производства!

Подробнее

Дополнительное подключение G 1/2" для КИПиА на каждом магистральном патрубке|

Возможность подключить термометры показывающие режим работы гидравлического разделителя.
Возможность подключить термодатчики для автоматики без установки фланцевых вставок.

Подробнее

GR-5000-300.24.00_ТЛ.pdf

GR-5000-300.dwg

GR-5000-300.stp

GR-5000-300 2d.dwg

Скачать всю документацию
