Если кратко, то гидрострелка продлевает жизнь котлу, сохраняет Ваши деньги и нервы.

Для чего нужна гидрострелка?

Зачем Вам ставить гидравлический разделитель?

☝ Локальный расчет основных параметров гидрострелки и как из этого сформировалось обозначение GIDRUSS

Приведем примеры расчета гидрострелки Рассмотрим на примере самой популярной модели: GR-60-25.EPP

• GR - линейка продукции "Гидравлические Разделители".
• 60 - максимальная мощность, рассчитанная при ΔT=20°С и скорости потока 1.5 м/с
• 25 - конфигурации подключения: резьбовые "20" - G ¾″; "25" - G1″ и т.д. или под пресс-фитинги: "22PF"; "28PF"; "35PF" - под запресовку трубы диаметром 22/28/35 мм соответственно.
• EPP - наличие современной, энергоэффективной термоизоляции из EPP.

☝ Комплексный расчет гидрострелки

По идее, расчет гидрострелки необходимо выполнять в рамках особенностей конкретного объекта, а если у Вас нет на это времени - отправьте нам запрос на подбор гидрострелки и прочего оборудования котельной и профессиональные инженеры Gidruss помогут Вам!

1. Отсоедините смесительный узел.
2. Поверните его на 180 градусов по горизонтальной оси направленной от стены.
3. Измените положение штока смесителя согласно паспорту производителя смесителя и сервопривода.
4. Установите смесительный узел обратно.

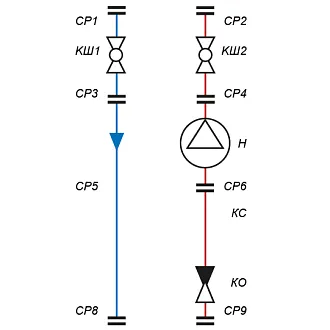

☝ Узнайте: Как правильно подобрать насосную группу!

Сэкономьте свое время и отправьте 📑 запрос на бесплатный подбор насосных групп и прочего оборудования котельной.

Краткий ответ:

① Принцип работы гидрострелки изнутри.

Зачем такое большое сечение "байпаса"?

• гидравлическое разделение для независимой работы циркуляционных насосов за счет низкого сопротивления, в том числе и поэтому гидрострелка должна стоять как можно ближе к циркуляционным насосам потребителей;
• низкая вертикальная скорость теплоносителя 0.1-0.2 м/с для возможности всплытия пузырьков воздуха в верхнюю полость с последующим отведением через автоматический воздухоотводчик и осаждение механических примесей (шлама) в нижней полости с последующим сливом накопившегося шлама в ручную через открытие дренажного крана.

Пример конструкции самой популярно модели гидрострелки GIDRUSS DN25

② В чем идея соосности и встроенных перегородок?

• Наличие встроенного нержавеющего сепаратора позволяет более эффективно очищать теплоноситаль от воздуха и шлама (см. результаты термогидлравлического моделировани ниже)
• Соосная схема компоновки, как следствие предыдущего пункта существенно упрощает разметку и ускоряет монтаж экономя пространство котельной
• Более подробные преимущества смотрите в карточке каждого товара ниже...

Что происходит внутри гидрострелки при нормальной работе?

Негативный пример эксплуатации системы отопления без гидравлического разделения

1. Предположим, что у Вас обычный дом с настенным газовым котлом и радиаторами отопления.
2. Для комфорта и экономии энергоресурсов на каждом радиаторе установлены термоголовки.
3. Встроенный в котел циркуляционный насос обычно выдает в ненагруженную систему 1.2-1.5 м³/ч.
4. Если система работает зимой, то все термоголовки открыты и все хорошо - циркуляция по котлу нормальная
5. В межсезонье, когда тепла нужно очень мало термоголовки могут закрыться снизив подачу вплоть до нуля, при этом теплообменник будет прогреваться не равномерно, что будет медленно его "убивать" (вспомните, что бывает с кастрюлей при постепенном иcпарении воды - она в местах перегрева начинает деформироваться и подгорать)
6. Эта же проблема коснется и ресурса циркуляционного насоса, так как он работает практически в полностью зажатую систему и может выйти из строя в самый неподходящий момент.

Экономия на установке гидрострелки — это риск, который неизбежно ведет к росту эксплуатационных расходов. Отказ от гидравлического разделителя на этапе монтажа оборачивается преждевременным износом котла, разбалансировкой системы и перерасходом топлива. Выбирая мнимую экономию сегодня, владелец рискует столкнуться с дорогостоящим ремонтом и необходимостью переделывать систему отопления завтра, что в разы превышает стоимость самого устройства.

③ Как окончательно убедиться в целесообразности применения гидрострелки?

• резьбовые гидравлические разделители GR/GRSS-40/60/80/100/150/250 ;
• модульные коллекторы MK/MKSS-40/60/100/150/250 ;
• балансировочные коллекторы BM/BMSS-40/60/80/150

⚠ Перед установкой ознакомьтесь с условиями по монтажу и эксплуатации оборудования GIDRUSS .

Какие фитинги нужны для соединения коллектора с гидрострелкой?

Ниже приведены позиции для заказа для разных серий коллекторов в зависимости от магистрального сечения (кол-во указано для одного соединения):

• Для DN50 заказывайте FIT.KBRS-50 (Rp G 2″, ВР-ВР, никелированнный чугун) - 1 шт
• Для DN40 заказывайте FIT.KBRS-40 (Rp 1½″, ВР-ВР, никелированнный чугун) - 1 шт
• Для DN32 заказывайте FIT.A-32-MM (Rp 1¼″, ВР-ВР, латунь ЛС-59) - 2 шт
• Для DN25 заказывайте FIT.A-25-MM (Rp 1″, ВР-ВР, латунь ЛС-59)- 2 шт
• Для DN20 заказывайте FIT.KBRS-20 (Rp ¾″, ВР-ВР, никелированнный чугун) - 1 шт

Как производить монтаж разъемных соединений?

1. Прикрутите пары разъемных частей американок к боковым штуцерам соединяемых изделий до их монтажа на стену таким образом, чтобы уплотняемые поверхности, к которым будет прижиматься прокладка, были на равном расстоянии от корпуса.
2. Установить изделия GR, MK на кронштейны K.UMS и проверьте с помощью уровня прижав его к плоскостям двух разъемных соединений, установленном на каждом изделии - они должны быть в одной вертикальной плоскости!
3. Установите прокладку и равномерно затяните накидные гайки прикладывая усилие по очереди, по аналогии с процессом затяжки гаек при установке колес на автомобиль.

1. Котел потребляет много газа.
2. Не равномерно греются радиаторы.
3. Нагрев теплых полов влияете на нагрев радиаторов и наоборот.
4. Насос не продавливает систему отопления.
5. Часто ломается котел.

☝ Узнайте: Как правильно подобрать гидрострелку!

Сэкономьте свое время и отправьте 📑 запрос на бесплатный подбор гидрострелки и прочего оборудования котельной.

Для того, чтобы принять правильное решения о выборе котла со встроенным или внешним насосом определите что для Вас важнее:

• Так как циркуляционный насос - это, по сути расходник - оцените стоимость замены насоса, включающей цену оригинальной/аналогичной запчасти, стоимость работ по замене как запасной части
• Оцените компактность решения изучив готовые комплекты обвязки котлов , ведь часто внешний насос просто некуда поставить.
• Рекомендуем убедиться, что производительности встроенного насоса хватит для работы всей системы. Во избежание ошибок в гидравлике вы можете доверить подбор оборудования экспертам Gidruss. Оставьте 📋 заявку на подбор оборудования котельной , и мы бесплатно предложим оптимальное техническое решение».

Подробнее о процессе выбора котла можно прочитать в статье:
🎓 Как выбрать котел для частного дома: пошаговое и подробное руководство

1. Устанавливайте на все гидравлические подключения котла разъемные соединения за которыми сразу отсечные краны, это позволит производить удобное отключение котла для его ремонта или замены со сливом минимального количества теплоносителя. Если в конфигурации котла нет дренажного крана, то выберите самый нихний патрубок для слива и поставьте между разъемным подключением и отсечным краном тройник с дренажным краном
2. Для оперативного контроля процесса работы котла на подающей и обратной линии ставьте показывающие термометры. Ведь если разница температуры между подающей и обратной линией составит более 20 градусов - это является показанием как минимум прочистить фильтры, а если это не помогает, то проверить состояние теплообменника котла, насоса и других элементов в котловом контуре, которые могут вызвать затруднение в циркуляции.
3. Вокруг фильтра желательно поставить манометры, по разнице показаний которых более 0.1 бар стоит выполнить прочистку для обеспечения беспрепятственной циркуляции теплоносителя.
4. В случае использования полипропиленовых трубопроводов без армирования алюминиевым кислородным барьером - ставьте деаэратор для отведения из теплоносителя воздуха.
5. Магистральные трубопроводы после отведения от котла располагайте максимально близко к стене либо сразу закрепляйте их к коллектору RM , MK или к гидравлической стрелке GR , BM через разъемное соединение, что позволит снизить вероятность повреждения при эксплуатации.
6. Участки трубопровода необходимо крепить с помощью сантехнических хомутов через каждые пол метра непосредственно к стене или монтажным профилям.

Аргументированный выбор схемы отопления можно сделать на основании таблицы критериев:

Рекомендации по выбору схемы

• Выбирайте схему на базе первично-вторичных колец, если требуется реконструкция котельной по причине некорректной работы потребителей при отсутствии проекта обвязки потребителей. Для этой схемы подойдут кольцевые коллекторы серии RMSS .
• Если Вы собственник строящегося объекта с современной системой отопления (регулируемые потребители тепла переменного сопротивления) - выбирайте схему с гидрострелкой и заказывайте проект с теплотехническими расчетами и рассчитанным балансом подач первичного и вторичных контуров и не принимайте проект если в нем получилось так, что сумма расходов потребителей больше котлового расхода, что может быть возможно только в случае продуманного управления приоритетом, как например отключение отопления во время нагрева бойлера для настенных котлов.
• Распространенный контраргумент против гидрострелки, что котлового насоса хватит не должен Вас устраивать, особенно если у Вас котел со встроенным насосом фиксированной скорости, а все радиаторы с термоголовками, так как большинству котлов не понравится режим с зажатой на 80% циркуляцией теплоносителя.

Прочие рекомендации по системам отопления

• Делайте систему так, чтобы можно было управлять температурой из котельной, а не лазить в коллекторные шкафы под лестницами и в шкафах - это повлияет на схему.
• Предусматривайте возможность установки автоматики - это позволит Вам реализовать как удаленное управление температурой с телефона, так и запрограммировать нужный приоритет, о котором была речь выше.
• Учитывайте температурный режим котла при настройках автоматики, так как в последнее время участились случаи использования конденсационных котлов вкупе с термостатическими смесителями, которые корректно работают только когда температура котла выше на 10 градусов и в межсезонье начинаются проблемы, когда например котел снизил температуру до 45 градусов, а в теплый пол нужно 40 - смеситель открывается почти полностью и сбивает температуру других контуровподбирайте насосы исходя из требуемых температурных режимов и сопротивления системы, а при новых объектах делайте несколько шагов по пересмотру сечения магистралей потребителей, иначе ни «кольцо» не «гидрострелка» Вам не поможет.
• Если Вы собственник или ответственное лицо предприятия - ставьте обвязку по магистральному сечению на размер больше текущего расчета и тогда Вы всегда будете готовы нарастить систему дополнительными котлами и потребителями с любыми температурными режимами, не думая о том, что предыдущие контуры уже «разобрали все самое горячее»;)

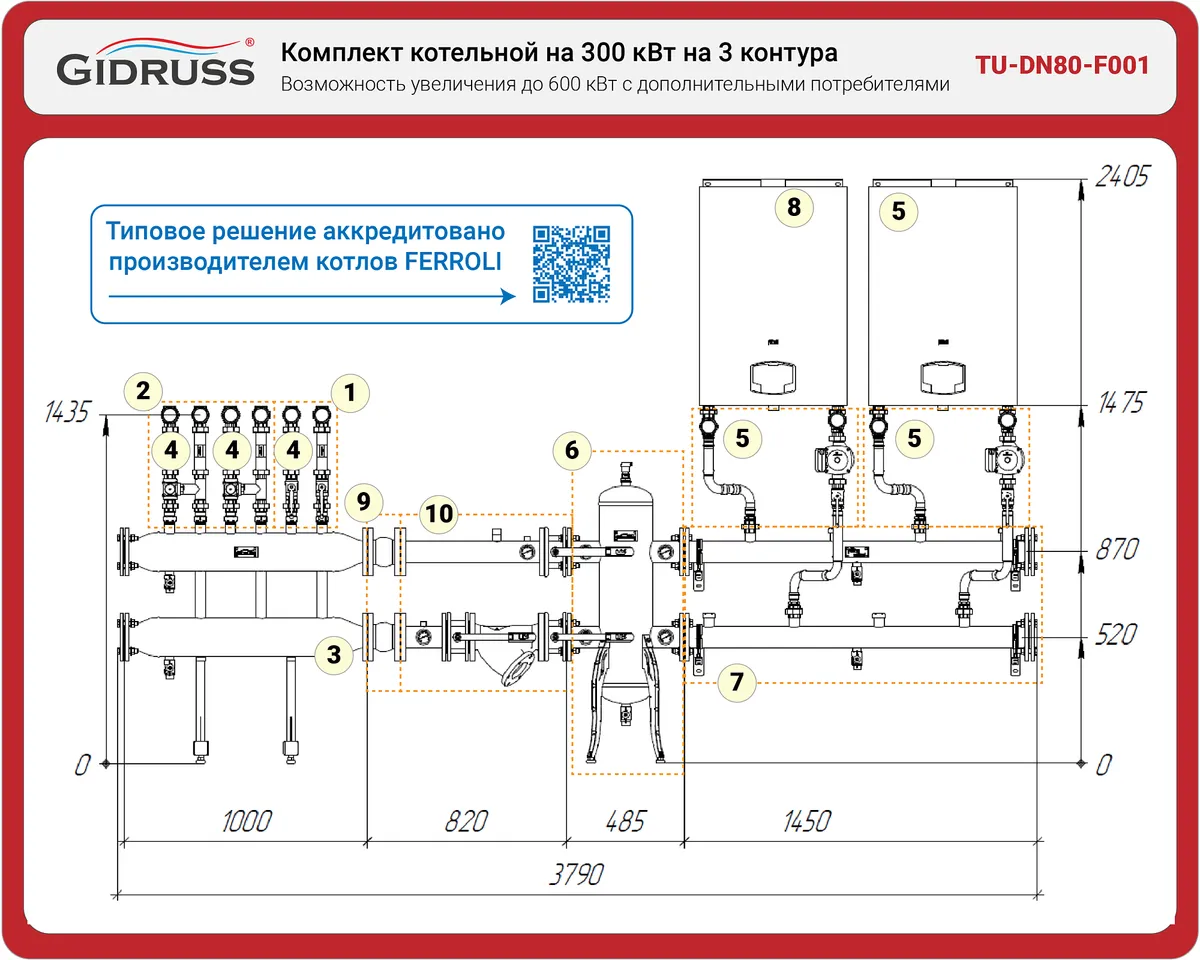

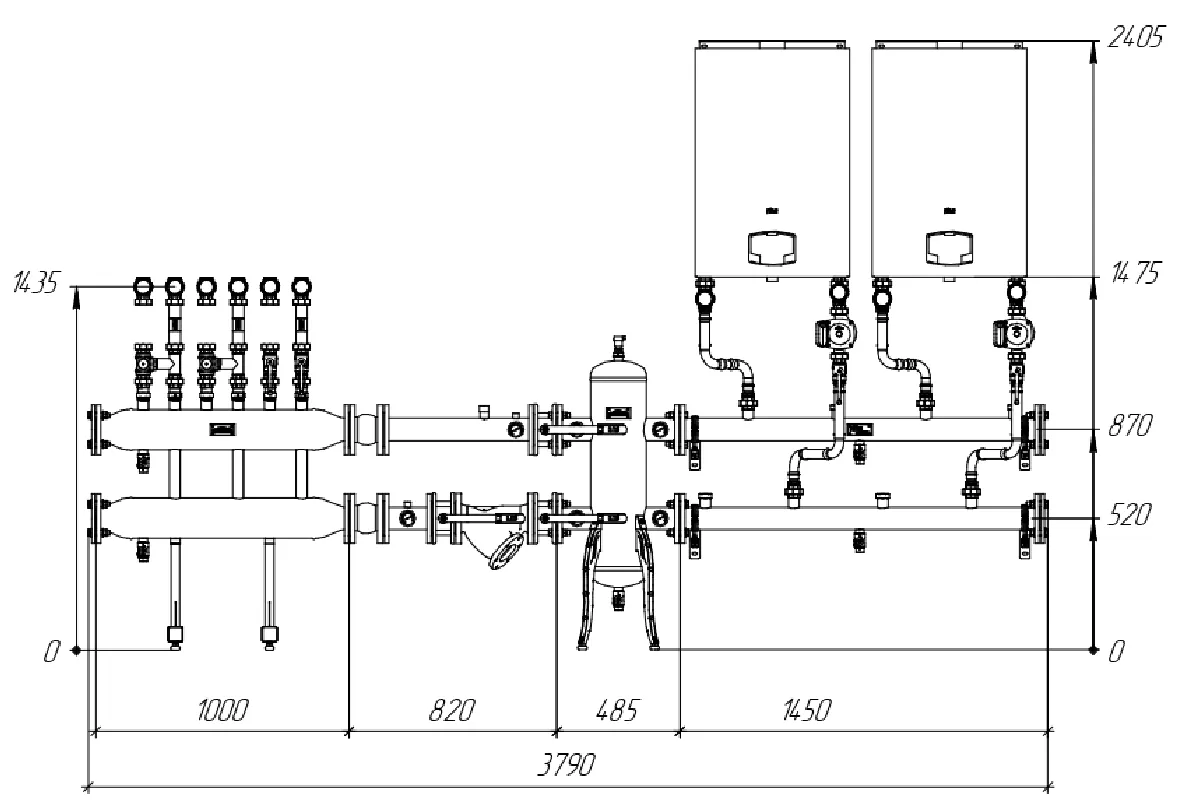

• Проектируйте основные компоненты системы масштабируемыми: каскад котлов, каскад бойлеров, каскад расширительных баков, …, а если у Вас нет на это времени - обратитесь к нам за бесплатной компоновкой или детальным проектом «растущей» котельной .
