Насосная группа с теплообменником DN25 - NG-25TO для системы снеготаяния и вентиляцииНасосная группа с теплообменником DN25 c имитацией циркуляционного насоса подключенная к смесительной насосной группеНасосная группа с теплообменником на 40 кВт c имитацией циркуляционного насосаГабаритные и присоединительные размеры насосной группы dn25 с теплообменником на 40 кВт

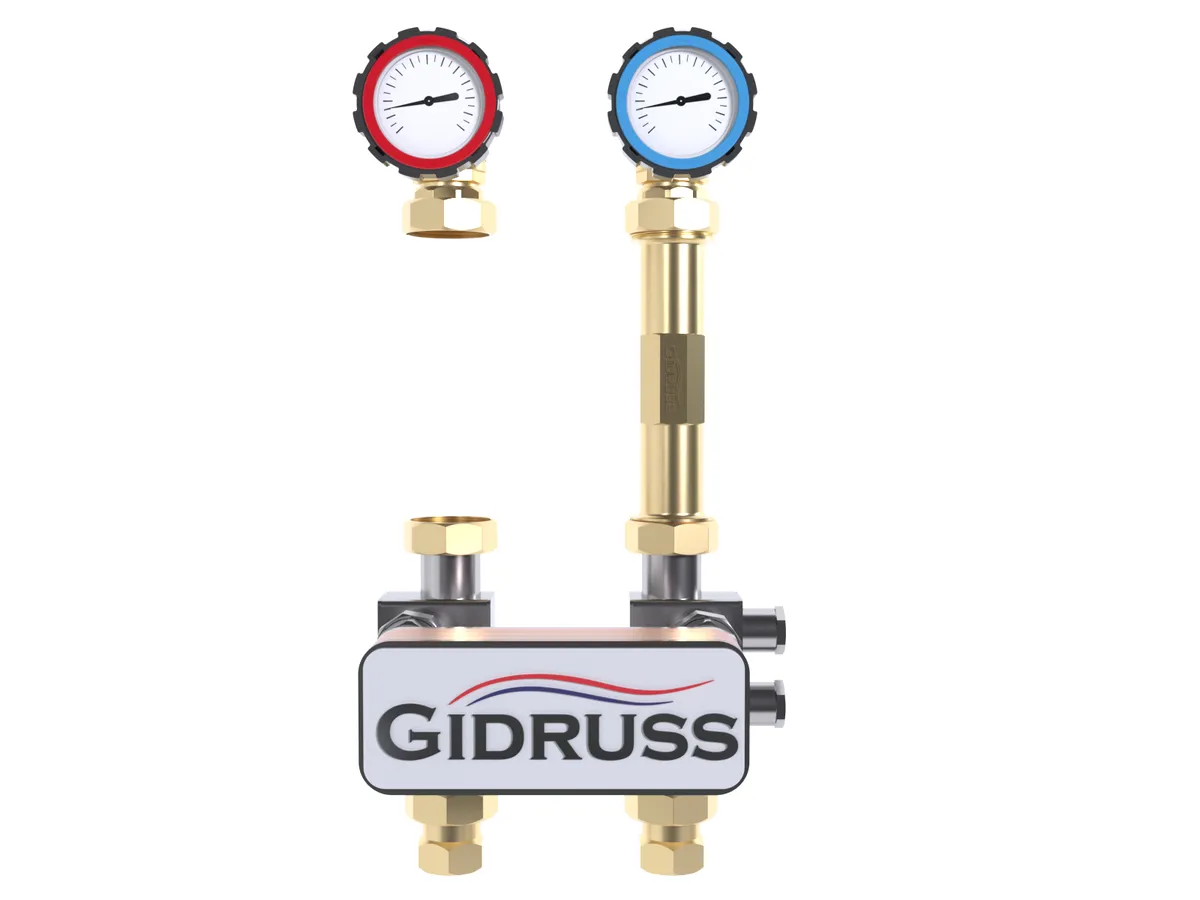

Насосная группа с теплообменником DN25 - NG-25TO для системы снеготаяния и вентиляции
Артикул:NG 25ATO 25

NG-25TO

1″, теплообменник 30 кВт, краны GIDRUSS с термометрами

Основные характеристики

Материал исполнения:
Латунь ЛС 59
Магистральное присоединение:
G 1″ (НР)
Мощность максимальная, кВт:
40
Максимальная подача, м³/ч:
1.7
81 800 ₽ Розничная цена
В наличии у производителя:
3 шт
Продукция из этой же серии
KIT.NG-25CTS [20-43°С] (G 1″, под термостатический смеситель 70-42 мм, под насос dn25)
KIT.NG-25C (G 1″, поворотный смеситель Wester KVs 6,3, под насос dn25)
Насосная группа прямая NGSS-25 без смесителя
Насосная группа dn25 прямая без насоса из латуни ЛС59 - NG-25 от Gidruss
Насосная группа со смесителем DN25 функционал состав размеры
Насосная группа смесительная dn25 с трехходовым смесительным клапаном - NG-25C (KVs 6.3, под сервопривод WA-001)
NG-25CTS [20-43°С](1″, термостатический смеситель KVs 2.5, 20-43°С, краны Gidruss с термометрами, для теплого пола)
Насосная группа с термостатическим клапаном Stout - NGSS-25CTS (для УШП, радиаторов, конвекторов с отоплением)
NG-25CTS [35-60°С](1″, термостатический смеситель KVs 2.5, 35-60°С, краны GIDRUSS с термометрами, для радиаторов и УШП)
Насосная группа с дешламатором без прямая смесителя DN25 - NG-25D
Насосная группа с трехходовым смесителем DN25 и дешламатором - NG-25CD
Описание

Предназначена для подключения к системе отопления потребителей до 40 кВт, подверженных воздействию отрицательных температур, таких как система снеготаяния, подогрев вентиляции или теплотрассы на антифризе.

Для оптимизации кол-ва насосных групп - закажите проект отопления в GIDRUSS.

🔌 Как подключить к системе отопления насосную группу с теплообменником к системе?

  • Если требуется автоматическая регулировка температуры на входе в теплообменник заказывайте: NG-25C
  • Если на входе в теплообменник должна быть максимальная температура - заказывайте: NG-25
  • Для стабилизации давления подключайте к вторичному контуру расширительный бак с помощью группы безопасности BKSS-35-15-3W.
  • Для удобной заправки системы подключите к вторичному контуру шаровый кран DN20 с противоположной стороны от расширительного бака.
  • Для подключения к системе используйте:
Все характеристики

Основные характеристики

Материал исполнения:
Латунь ЛС 59
Максимальная подача, м³/ч:
1.7
Мощность максимальная, кВт:
40
Максимальная отапливаемая площадь, м²:
250
Магистральное присоединение:
G 1″ (НР)
Подключения потребителей:
G 1″ (НР)
Межосевое расстояние, мм:
125
Преимущества продукции Гидрусс
Прочные латунные гайки от Gidruss
Прочные латунные накидные гайки
Особенность накидных гаек, входящих в комплект поставки насосной группы от Gidruss заключается в том, что они имеют повышенную прочность и коррозионную стойкость в отличии от крашенных стальных гаек, которые поставляются в комплекте с большинством циркуляционных насосов.

☝Рекомендация производителя

Не использовать насосные гайки из комплекта поставки насоса, так как это чревато тем, что через несколько лет их невозможно будет открутить, а так же весьма вероятны протечки возникшие между слоем краски и стальным корпусом гайки!
Подробнее
Обратный клапан до смесителя существенно снижает сопротивление контура
  • существенно снижает сопротивление на "большом круге" (контур циркуляции после смесителя), что обеспечивает большую площадь отапливаемых полов
  • перекрывает поток теплоносителя при выключенном насосе, что на 100% исключает паразитный поток по неработающему контуру
Подробнее
Ремонтный участок с накидными гайками повышает удобство обслуживания
Ремонтный участок с накидными гайками повышает удобство обслуживания
  1. Появляется возможность осуществить промывку контура без дополнительных временных врезок в систему отопления: перекрываем К1, К2; разбираем ремонтный участок; промываем контур через краны К3, К4.
  2. Удобно производить полный слив теплоносителя для консервации объекта и прочих сервисных задач.
Подробнее
Надежные, ремонтопригодные шаровые краны c термометрами российского производства
Если кран вышел из строя - Вы всегда можете заказать из наличия новый по доступной цене .
- Диаметр шкалы 63 мм
- Точность показаний 1%
Артикул для заказа: BV-25TUN-25
Подробнее
Котловое подключение G 1″ снизит затраты на фитинги и запорную арматуру!
Подключение G 1″ позволяет сэкономить существенную сумму на обвязке котлового контура . У конкурентов обычно используется подключение "с запасом" - G 1¼″ и теперь если пересчитать все элементы обвязки (краны, фитинги, обратные клапаны, труба).
Подробнее
Точные удобочитаемые термометры D=63 мм
  • Точность показаний намного выше, чем у мелких термометров, встроенных в ручки кранов.
  • Диаметр 63 мм позволяет с одного взгляда считывать температуру
Подробнее
Документация
NG-25ТО.25_ТЛ.pdf
Скачать всю документацию
Совместимые комплекты
TU-DN25-BM5DU-01 - Купить коллектор с гидрострелкой на 4 5 контуров в комплекте с обвязкой котла до 60 кВт под автоматику
Подходит для 90% частных домов 150-250 кв.м.
Выбрать комплект
Спецификация: [17]
452 864 ₽
Котельная 30 кВт с газовым и электрическим котлом BAXI - TU-GE40-BA-01
Анонс комплекта TU-GE40-BA-01
Выбрать комплект
Спецификация: [16]
407 674 ₽
Котельная 30 кВт с газовым и электрическим котлом BAXI - TU-GE40-BA-01
Анонс комплекта TU-GE40-BA-01
Выбрать комплект
Спецификация: [16]
407 674 ₽
Котельная 30 кВт с газовым и электрическим котлом BAXI - TU-GE40-BA-01
Анонс комплекта TU-GE40-BA-01
Выбрать комплект
Спецификация: [16]
407 674 ₽
Универсальные спецификации
TU-DN25-MK-00 - Конструктор спецификации обвязки коллектора отопления DN25 до 60 кВт DN25 с латунными насосными группами
 Перейти в конфигуратор комплекта
Спецификация: [23]
TU-DN25-BM-00 - Конструктор спецификации котельной до 60 кВт с гидрострелкой и коллектором
С помощью этой универсальной спецификации можно собрать узел любой конфигурации Перейти в конфигуратор комплекта
Спецификация: [23]
TU-DN50-00 - Конструктор спецификации котельной до 250 кВт в стальном исполнении
Спецификация котельной 160-250 кВт TU-DN50-00 - универсальный шаблон Перейти в конфигуратор комплекта
Спецификация: [22]
TU-DN50-01 - Конструктор спецификации котельной до 250 кВт в нержавеющем исполнении
Составьте свою спецификацию котельной 160 - 250 кВт Перейти в конфигуратор комплекта
Спецификация: [23]
Примеры применения в схемах
Анонс схемы отопления частного дома с газовым и электрическим котлом
Схема отопления частного дома с газовым и электрическим котлом
Анонс схемы обвязки 2 настенных газовых котлов каскадом до 600 кВт
Схема обвязки 2 настенных газовых котлов каскадом до 600 кВт
Анонс простой схемы отопления радиаторами и теплым полом
Простая схема отопления радиаторами и теплым полом с двухконтурным газовым или электрическим котлом
Схема отопления с настенным котлом и гидрострелкой
Схема отопления с настенным котлом и гидрострелкой
Схема отопления для напольного газового котла с гидрострелкой GR(SS)-100 G 1¼" (модернизация)
Самая бюджетная схема отопления на 2 контура на базе TGR(SS)
Простая схема отопления на 3 контура на базе TGR(SS)
3D-визуализация типового решения схемы отопления частного дома с настенным газовым котлом
Cхема отопления частного дома настенным газовым котлом
Схема отопления в 3D с напольным газовым котлом и резервным электрическим
Схема отопления с напольным газовым котлом и резервным электрическим
Отопление в деревянном доме газовым котлом
Отопление в деревянном доме
3D-визуализация системы отопления с буферной емкостью
Отопление с буферной емкостью - схема с твердотопливным и электрическим котлом
Каскадная котельная - Система отопления с настенными газовыми котлами объединенными в каскад
Каскадные котельные - схема систем отопления и типовые решения
Вопросы и ответы
Как поменять местами подающую и обратную линию насосной группы?

Последовательность действий по замене подачи и обратки:

  1. Отсоедините смесительный узел.
  2. Поверните его на 180 градусов по горизонтальной оси направленной от стены.
  3. Измените положение штока смесителя согласно паспорту производителя смесителя и сервопривода.
  4. Установите смесительный узел обратно.


Инструкция .

Дополнительная информация о расширительных баках

Перейти на вопрос
Как соединять резьбовую гидрострелку с коллектором (GR + MK + BM)?
В целях исключения появления внутренних напряжений конструкции после монтажа, повышения удобства обслуживания оборудования, обеспечивая возможность демонтажа без разведения трубопроводов, а так же сохранения гарантии на изделия:с магистралью от G ¾″ до G 2″ в любой последовательности необходимо производить с помощью разъемных соединений с плоскими прокладкам.

⚠ Перед установкой ознакомьтесь с условиями по монтажу и эксплуатации оборудования GIDRUSS .

Какие фитинги нужны для соединения коллектора с гидрострелкой?

Ниже приведены позиции для заказа для разных серий коллекторов в зависимости от магистрального сечения (кол-во указано для одного соединения):

Как производить монтаж разъемных соединений?

  1. Прикрутите пары разъемных частей американок к боковым штуцерам соединяемых изделий до их монтажа на стену таким образом, чтобы уплотняемые поверхности, к которым будет прижиматься прокладка, были на равном расстоянии от корпуса.
  2. Установить изделия GR, MK на кронштейны K.UMS и проверьте с помощью уровня прижав его к плоскостям двух разъемных соединений, установленном на каждом изделии - они должны быть в одной вертикальной плоскости!
  3. Установите прокладку и равномерно затяните накидные гайки прикладывая усилие по очереди, по аналогии с процессом затяжки гаек при установке колес на автомобиль.
Перейти на вопрос
