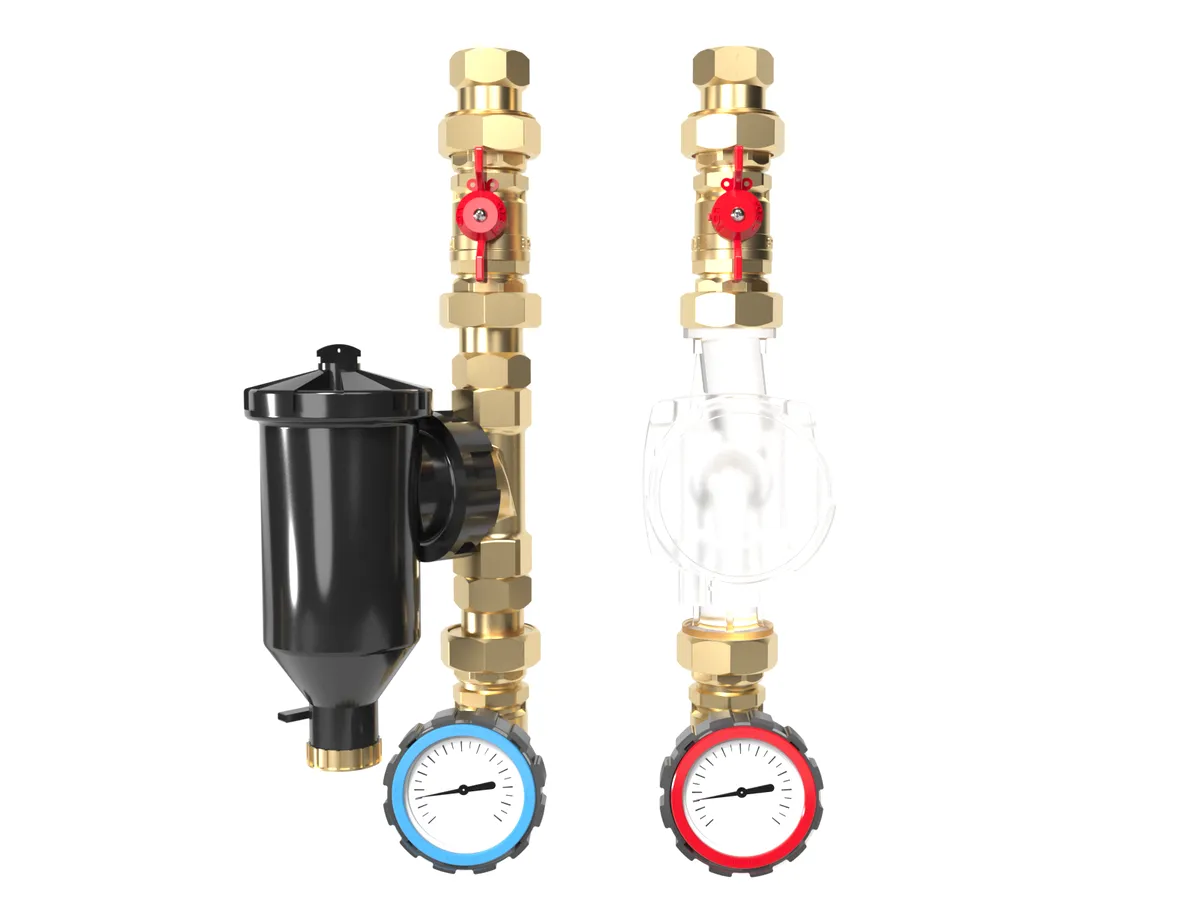

Артикул:NG 2500D 25
NG-25D
1″, дешламатор Stout, краны GIDRUSS с термометрамиОсновные характеристики
Материал исполнения:Латунь ЛС 59
Магистральное присоединение:G 1″ (НР)
Мощность максимальная, кВт:
60
Максимальная подача, м³/ч:
2.6
41 800 ₽ Розничная цена
В наличии город Челябинск:
1 шт
Продукция из этой же серии
Описание
NG-25D применяется в автономных котельных для подключения потребителя со стальными отопительными приборами или трубами без регулировки температуры.
Ключевым преимуществом является наличие дешламатора, что позволяет очищать теплоноситель на обратной линии потребителя, не допуская его попадания в систему.
🔌 Как подключить прямую насосную группу DN25?
Насосная группа совместима со следующим оборудованием гидравлической обвязки котельной:- Линейки балансировочных коллекторов c гидрострелками: BM-60 , BMSS-60 , BM-80 , BMSS-80 , BM-150 , BMSS-150
- Линейки модульных коллекторов: MK-60 , MKSS-60 , MK-100 , MKSS-100 , MK-150 , MKSS-150
🛑 Когда не следует применять насосную группу с дешламатором ?
- Если Вам советуют поставить несколько насосных групп - закажите проект отопления в GIDRUSS и мы минимизируем их количество.
- Если требуется регулировка температуры потребителя - заказывайте NG-25CD
- Если не требуется наличие дешламатора - заказывайте NG-25 .

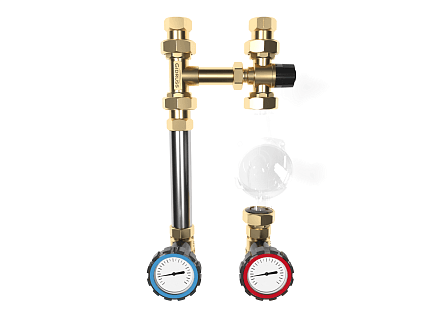

- Если требуется ручное регулирование температуры теплоносителя, заказывайте NG-25CTS (35-60°С) , NG-25CTS (20-43°С)
- Если планируете монтаж системы снеготаяния или внешнюю теплотрассу на антифризе - заказывайте NG-25TO .
- Если не хватает проходного сечения, подачи или Вам необходимо установить насос под гайки 2" (например 32-4, 32-6, 32-8), заказывайте NG-32 .
- Если у Вас коллектор с подключениями G ¾″ - 90 мм или достаточно подачи до 1.7 м³/ч заказывайте NGSS-20 .
Все характеристики
Основные характеристики
Материал исполнения:
Латунь ЛС 59
Максимальная подача, м³/ч:
2.6
Мощность максимальная, кВт:
60
Максимальная отапливаемая площадь, м²:
800
Магистральное присоединение:
G 1″ (НР)
Подключения потребителей:
G 1″ (НР)
Межосевое расстояние, мм:
125
Все преимущества
Прочные латунные накидные гайки
Особенность накидных гаек, входящих в комплект поставки насосной группы от Gidruss заключается в том, что они имеют повышенную прочность и коррозионную стойкость в отличии от крашенных стальных гаек, которые поставляются в комплекте с большинством циркуляционных насосов.
Подробнее ☝Рекомендация производителя
Не использовать насосные гайки из комплекта поставки насоса, так как это чревато тем, что через несколько лет их невозможно будет открутить, а так же весьма вероятны протечки возникшие между слоем краски и стальным корпусом гайки!
Обратный клапан до смесителя существенно снижает сопротивление контура
- существенно снижает сопротивление на "большом круге" (контур циркуляции после смесителя), что обеспечивает большую площадь отапливаемых полов
- перекрывает поток теплоносителя при выключенном насосе, что на 100% исключает паразитный поток по неработающему контуру

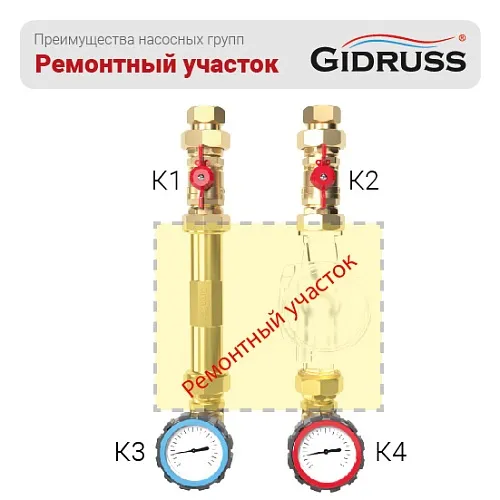

Ремонтный участок с накидными гайками повышает удобство обслуживания
- Появляется возможность осуществить промывку контура без дополнительных временных врезок в систему отопления: перекрываем К1, К2; разбираем ремонтный участок; промываем контур через краны К3, К4.
- Удобно производить полный слив теплоносителя для консервации объекта и прочих сервисных задач.
Надежные, ремонтопригодные шаровые краны c термометрами российского производства
Если кран вышел из строя - Вы всегда можете заказать из наличия новый по доступной цене .
- Диаметр шкалы 63 мм
- Точность показаний 1%
Артикул для заказа: BV-25TUN-25
Подробнее - Диаметр шкалы 63 мм
- Точность показаний 1%
Артикул для заказа: BV-25TUN-25
Котловое подключение G 1″ снизит затраты на фитинги и запорную арматуру!
Подключение G 1″ позволяет сэкономить существенную сумму на обвязке котлового контура .
У конкурентов обычно используется подключение "с запасом" - G 1¼″ и теперь если пересчитать все элементы обвязки (краны, фитинги, обратные клапаны, труба).
Подробнее
Точные удобочитаемые термометры D=63 мм
- Точность показаний намного выше, чем у мелких термометров, встроенных в ручки кранов.
- Диаметр 63 мм позволяет с одного взгляда считывать температуру
Документация
Скачать всю документацию
Совместимые комплекты
Универсальные спецификации
TU-DN25-MK-00 - Конструктор спецификации обвязки коллектора отопления DN25 до 60 кВт DN25 с латунными насосными группами
Перейти в конфигуратор комплекта Спецификация: [23]
TU-DN25-BM-00 - Конструктор спецификации котельной до 60 кВт с гидрострелкой и коллектором
Перейти в конфигуратор комплекта Спецификация: [23]
Применение в схемах
Простая схема отопления радиаторами и теплым полом с двухконтурным газовым или электрическим котлом
Схема обвязки 2 настенных газовых котлов каскадом до 600 кВт
Схема отопления частного дома с газовым и электрическим котлом
Схема отопления с настенным котлом и гидрострелкой
Схема отопления для напольного газового котла с гидрострелкой GR(SS)-100 G 1¼" (модернизация)
Самая бюджетная схема отопления на 2 контура на базе TGR(SS)
Простая схема отопления на 3 контура на базе TGR(SS)
Cхема отопления частного дома настенным газовым котлом
Схема отопления с напольным газовым котлом и резервным электрическим
Отопление с буферной емкостью - схема с твердотопливным и электрическим котлом
Отопление в деревянном доме
Каскадные котельные - схема систем отопления и типовые решения
Вопросы и ответы
Как соединять резьбовую гидрострелку с коллектором (GR + MK + BM)?
В целях исключения появления внутренних напряжений конструкции после монтажа, повышения удобства обслуживания оборудования, обеспечивая возможность демонтажа без разведения трубопроводов, а так же сохранения гарантии на изделия:
Перейти на вопрос - резьбовые гидравлические разделители GR/GRSS-40/60/80/100/150/250 ;
- модульные коллекторы MK/MKSS-40/60/100/150/250 ;
- балансировочные коллекторы BM/BMSS-40/60/80/150
⚠ Перед установкой ознакомьтесь с условиями по монтажу и эксплуатации оборудования GIDRUSS .
Какие фитинги нужны для соединения коллектора с гидрострелкой?
Ниже приведены позиции для заказа для разных серий коллекторов в зависимости от магистрального сечения (кол-во указано для одного соединения):
- Для DN50 (GR/GRSS/MK/MKSS-250) заказывайте FIT.KBRS-50 (Rp G 2″, ВР-ВР, никелированнный чугун) - 1 шт
- Для DN40 (GR/GRSS/BM/BMSS/MK/MKSS-150) заказывайте FIT.KBRS-40 (Rp 1½″, ВР-ВР, никелированнный чугун) - 1 шт
- Для DN32 (GR/GRSS/BM/BMSS-80, MK/MKSS-100) заказывайте FIT.A-32-MM (Rp 1¼″, ВР-ВР, латунь ЛС-59) - 2 шт
- Для DN25 (GR/GRSS/BM/BMSS/MK/MKSS-60) заказывайте FIT.A-25-MM (Rp 1″, ВР-ВР, латунь ЛС-59)- 2 шт
- Для DN20 заказывайте (GR/GRSS/BM/BMSS/MK/MKSS-40) FIT.KBRS-20 (Rp ¾″, ВР-ВР, никелированнный чугун) - 1 шт
Как производить монтаж разъемных соединений?
- Прикрутите пары разъемных частей американок к боковым штуцерам соединяемых изделий до их монтажа на стену таким образом, чтобы уплотняемые поверхности, к которым будет прижиматься прокладка, были на равном расстоянии от корпуса.
- Установить изделия GR, MK на кронштейны K.UMS и проверьте с помощью уровня прижав его к плоскостям двух разъемных соединений, установленном на каждом изделии - они должны быть в одной вертикальной плоскости!
- Установите прокладку и равномерно затяните накидные гайки прикладывая усилие по очереди, по аналогии с процессом затяжки гаек при установке колес на автомобиль.
Как поменять местами подающую и обратную линию насосной группы?
Последовательность действий по замене подачи и обратки:
- Отсоедините смесительный узел.
- Поверните его на 180 градусов по горизонтальной оси направленной от стены.
- Измените положение штока смесителя согласно паспорту производителя смесителя и сервопривода.
- Установите смесительный узел обратно.
.Дополнительная информация о расширительных баках
- Как правильно подобрать насосную группу!
- Сэкономьте свое время и отправьте 📑 запрос на бесплатный подбор насосных групп и прочего оборудования котельной.
