Артикул:NG 2505D 25
NG-25СD
1″, дешламатор Stout, поворотный смеситель KVs 6.3, краны GIDRUSS с термометрамиОсновные характеристики
Материал исполнения:Латунь ЛС 59
Магистральное присоединение:G 1″ (НР)
Мощность максимальная, кВт:
60
Максимальная подача, м³/ч:
2.6
55 800 ₽ Розничная цена
В наличии у производителя:
1 шт
Продукция из этой же серии
![KIT.NG-25CTS [20-43°С] (G 1″, под термостатический смеситель 70-42 мм, под насос dn25)](/_ipx/q_80/https://gidruss.ru/upload/resize_cache/iblock/3bc/480_330_1/dnnctv38u9x6ksy31vf9hlg6qg22dz7r.png)
](/_ipx/q_80/https://gidruss.ru/upload/resize_cache/iblock/d16/480_330_1/0350z40l7z5mpexvp23ds5cbo9uoomhh.png)
](/_ipx/q_80/https://gidruss.ru/upload/resize_cache/iblock/ddf/480_330_1/2c13eohylck2gsd21jssj0v571k4q3mz.png)
Описание

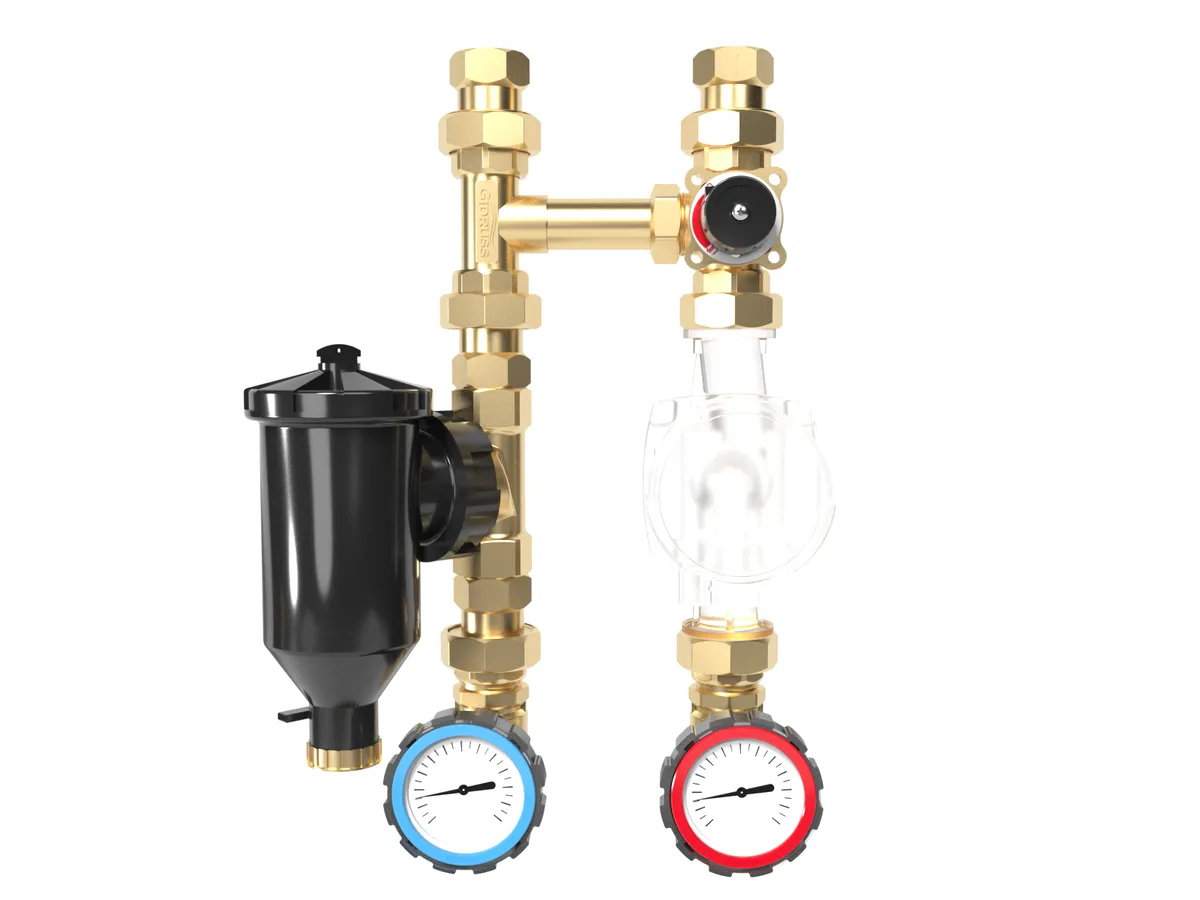

Насосная группа NG-25CD предназначена для подключения к системе отопления потребителя с регулировкой температуры и дешламатором для очистки теплоносителя от шлама и грязи непосредственно на обратной линии контура, не допуская их попадания в систему.
🔌 Как подключить насосную группу с трехходовым смесителем и дешламатором?
Насосная группа совместима со следующим оборудованием гидравлической обвязки котельной:- Линейки балансировочных коллекторов c гидрострелками: BM-60, BMSS-60, BM-80, BMSS-80, BM-150, BMSS-150
- Линейки модульных коллекторов: MK-60, MKSS-60, MK-100, MKSS-100, MK-150, MKSS-150
🛑 Когда не следует применять насосную группу со смесителем и дешламатором ?
- Если Вам советуют поставить несколько насосных групп - закажите проект отопления в GIDRUSS и мы минимизируем их количество.
- Если не требуется регулировка температуры потребителя - заказывайте NG-25D
- Если не требуется наличие дешламатора - заказывайте NG-25C.
- Если требуется ручное регулирование температуры теплоносителя, заказывайте NG-25CTS (35-60°С), NG-25CTS (20-43°С)
- Если планируете монтаж системы снеготаяния или внешнюю теплотрассу на антифризе - заказывайте NG-25TO.
- Если не хватает проходного сечения, подачи или Вам необходимо установить насос под гайки 2" (например 32-4, 32-6, 32-8), заказывайте NG-32C.
- Если у Вас коллектор с подключениями G ¾″ - 90 мм или достаточно подачи до 1.7 м³/ч заказывайте NGSS-20C.
Все характеристики
Основные характеристики
Материал исполнения:
Латунь ЛС 59
Максимальная подача, м³/ч:
2.6
Мощность максимальная, кВт:
60
Максимальная отапливаемая площадь, м²:
800
Магистральное присоединение:
G 1″ (НР)
Подключения потребителей:
G 1″ (НР)
ТХ: KVs, м³/ч:
6.3
Межосевое расстояние, мм:
125
Преимущества продукции Гидрусс
Прочные латунные накидные гайки
Особенность накидных гаек, входящих в комплект поставки насосной группы от Gidruss заключается в том, что они имеют повышенную прочность и коррозионную стойкость в отличии от крашенных стальных гаек, которые поставляются в комплекте с большинством циркуляционных насосов.
Подробнее ☝Рекомендация производителя
Не использовать насосные гайки из комплекта поставки насоса, так как это чревато тем, что через несколько лет их невозможно будет открутить, а так же весьма вероятны протечки возникшие между слоем краски и стальным корпусом гайки!
Обратный клапан до смесителя существенно снижает сопротивление контура
- существенно снижает сопротивление на "большом круге" (контур циркуляции после смесителя), что обеспечивает большую площадь отапливаемых полов
- перекрывает поток теплоносителя при выключенном насосе, что на 100% исключает паразитный поток по неработающему контуру
Ремонтный участок с накидными гайками повышает удобство обслуживания
- Появляется возможность осуществить промывку контура без дополнительных временных врезок в систему отопления: перекрываем К1, К2; разбираем ремонтный участок; промываем контур через краны К3, К4.
- Удобно производить полный слив теплоносителя для консервации объекта и прочих сервисных задач.
Надежные, ремонтопригодные шаровые краны c термометрами российского производства
Если кран вышел из строя - Вы всегда можете заказать из наличия новый по доступной цене .
- Диаметр шкалы 63 мм
- Точность показаний 1%
Артикул для заказа: BV-25TUN-25
Подробнее - Диаметр шкалы 63 мм
- Точность показаний 1%
Артикул для заказа: BV-25TUN-25
Котловое подключение G 1″ снизит затраты на фитинги и запорную арматуру!
Подключение G 1″ позволяет сэкономить существенную сумму на обвязке котлового контура .
У конкурентов обычно используется подключение "с запасом" - G 1¼″ и теперь если пересчитать все элементы обвязки (краны, фитинги, обратные клапаны, труба).
Подробнее
Точные удобочитаемые термометры D=63 мм
- Точность показаний намного выше, чем у мелких термометров, встроенных в ручки кранов.
- Диаметр 63 мм позволяет с одного взгляда считывать температуру
Документация
Скачать всю документацию
Совместимые комплекты
Универсальные спецификации
TU-DN25-MK-00 - Конструктор спецификации обвязки коллектора отопления DN25 до 60 кВт DN25 с латунными насосными группами
Перейти в конфигуратор комплекта Спецификация: [23]
TU-DN25-BM-00 - Конструктор спецификации котельной до 60 кВт с гидрострелкой и коллектором
Перейти в конфигуратор комплекта Спецификация: [23]
Примеры применения в схемах
Схема отопления частного дома с газовым и электрическим котлом
Схема обвязки 2 настенных газовых котлов каскадом до 600 кВт
Простая схема отопления радиаторами и теплым полом с двухконтурным газовым или электрическим котлом
Схема отопления с настенным котлом и гидрострелкой
Схема отопления для напольного газового котла с гидрострелкой GR(SS)-100 G 1¼" (модернизация)
Самая бюджетная схема отопления на 2 контура на базе TGR(SS)
Простая схема отопления на 3 контура на базе TGR(SS)
Cхема отопления частного дома настенным газовым котлом
Схема отопления с напольным газовым котлом и резервным электрическим
Отопление в деревянном доме
Отопление с буферной емкостью - схема с твердотопливным и электрическим котлом
Каскадные котельные - схема систем отопления и типовые решения
Вопросы и ответы
Как поменять местами подающую и обратную линию насосной группы?
Последовательность действий по замене подачи и обратки:
- Отсоедините смесительный узел.
- Поверните его на 180 градусов по горизонтальной оси направленной от стены.
- Измените положение штока смесителя согласно паспорту производителя смесителя и сервопривода.
- Установите смесительный узел обратно.
.Дополнительная информация о расширительных баках
- Как правильно подобрать насосную группу!
- Сэкономьте свое время и отправьте 📑 запрос на бесплатный подбор насосных групп и прочего оборудования котельной.
Как соединять резьбовую гидрострелку с коллектором (GR + MK + BM)?
В целях исключения появления внутренних напряжений конструкции после монтажа, повышения удобства обслуживания оборудования, обеспечивая возможность демонтажа без разведения трубопроводов, а так же сохранения гарантии на изделия:
Перейти на вопрос - резьбовые гидравлические разделители GR/GRSS-40/60/80/100/150/250 ;
- модульные коллекторы MK/MKSS-40/60/100/150/250 ;
- балансировочные коллекторы BM/BMSS-40/60/80/150
⚠ Перед установкой ознакомьтесь с условиями по монтажу и эксплуатации оборудования GIDRUSS .
Какие фитинги нужны для соединения коллектора с гидрострелкой?
Ниже приведены позиции для заказа для разных серий коллекторов в зависимости от магистрального сечения (кол-во указано для одного соединения):
- Для DN50 (GR/GRSS/MK/MKSS-250) заказывайте FIT.KBRS-50 (Rp G 2″, ВР-ВР, никелированнный чугун) - 1 шт
- Для DN40 (GR/GRSS/BM/BMSS/MK/MKSS-150) заказывайте FIT.KBRS-40 (Rp 1½″, ВР-ВР, никелированнный чугун) - 1 шт
- Для DN32 (GR/GRSS/BM/BMSS-80, MK/MKSS-100) заказывайте FIT.A-32-MM (Rp 1¼″, ВР-ВР, латунь ЛС-59) - 2 шт
- Для DN25 (GR/GRSS/BM/BMSS/MK/MKSS-60) заказывайте FIT.A-25-MM (Rp 1″, ВР-ВР, латунь ЛС-59)- 2 шт
- Для DN20 заказывайте (GR/GRSS/BM/BMSS/MK/MKSS-40) FIT.KBRS-20 (Rp ¾″, ВР-ВР, никелированнный чугун) - 1 шт
Как производить монтаж разъемных соединений?
- Прикрутите пары разъемных частей американок к боковым штуцерам соединяемых изделий до их монтажа на стену таким образом, чтобы уплотняемые поверхности, к которым будет прижиматься прокладка, были на равном расстоянии от корпуса.
- Установить изделия GR, MK на кронштейны K.UMS и проверьте с помощью уровня прижав его к плоскостям двух разъемных соединений, установленном на каждом изделии - они должны быть в одной вертикальной плоскости!
- Установите прокладку и равномерно затяните накидные гайки прикладывая усилие по очереди, по аналогии с процессом затяжки гаек при установке колес на автомобиль.
